辉光钟 | Nixie Clocks

Make the retro Nixie Tubes shine again…

Released on 17th May, 2019.

On sale

资料下载 | Download

中文使用说明书

User Manual in English

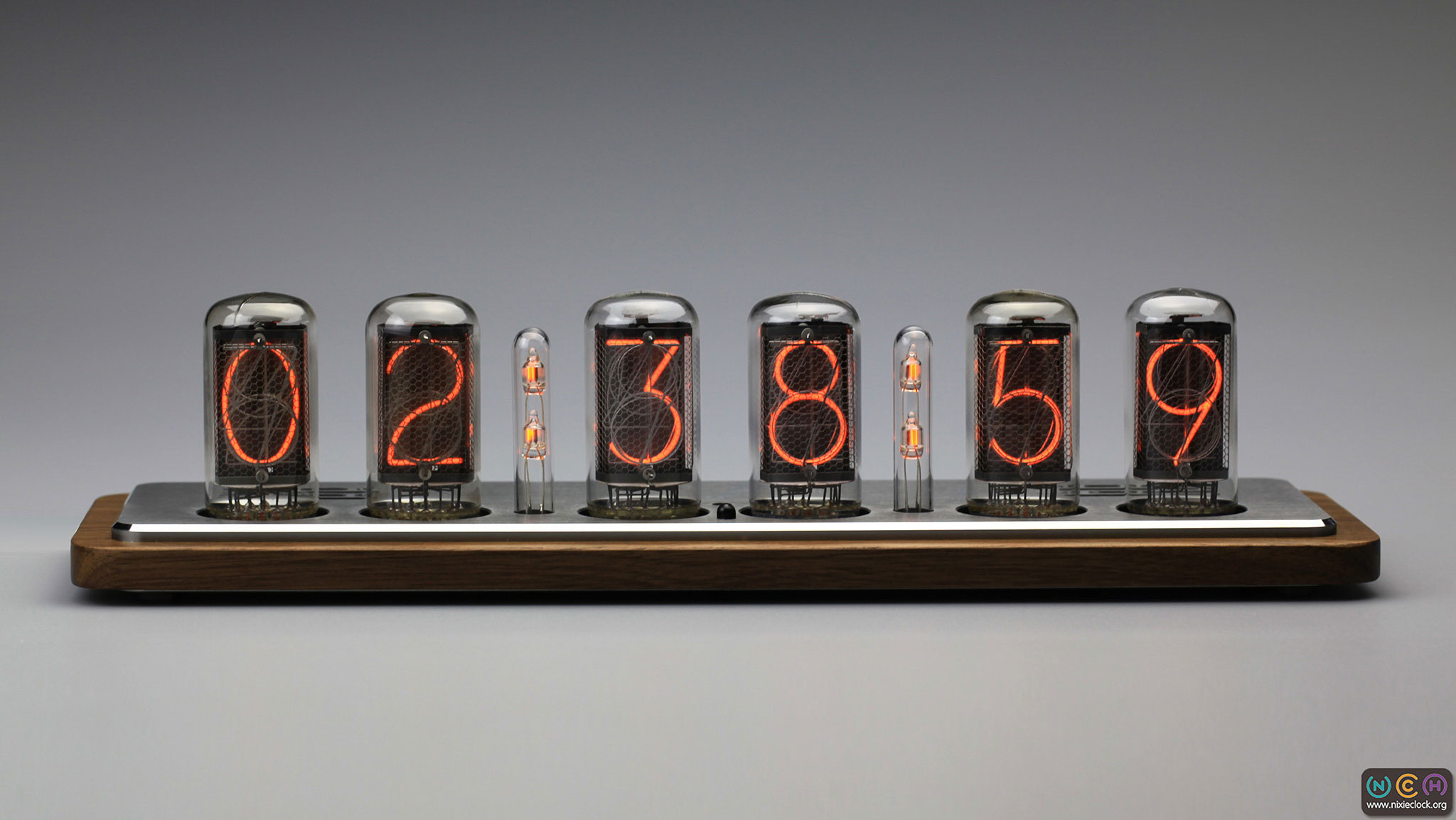

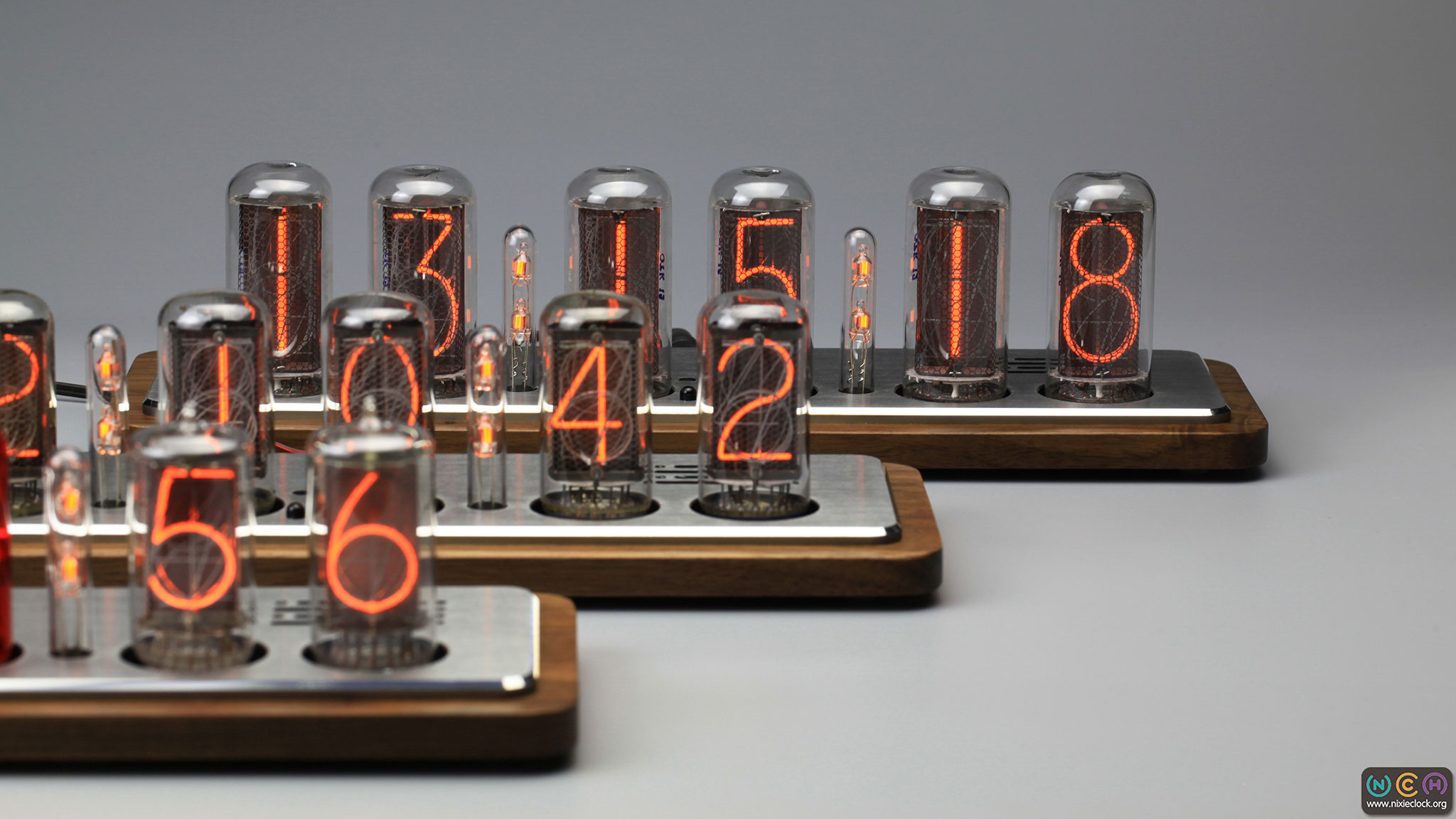

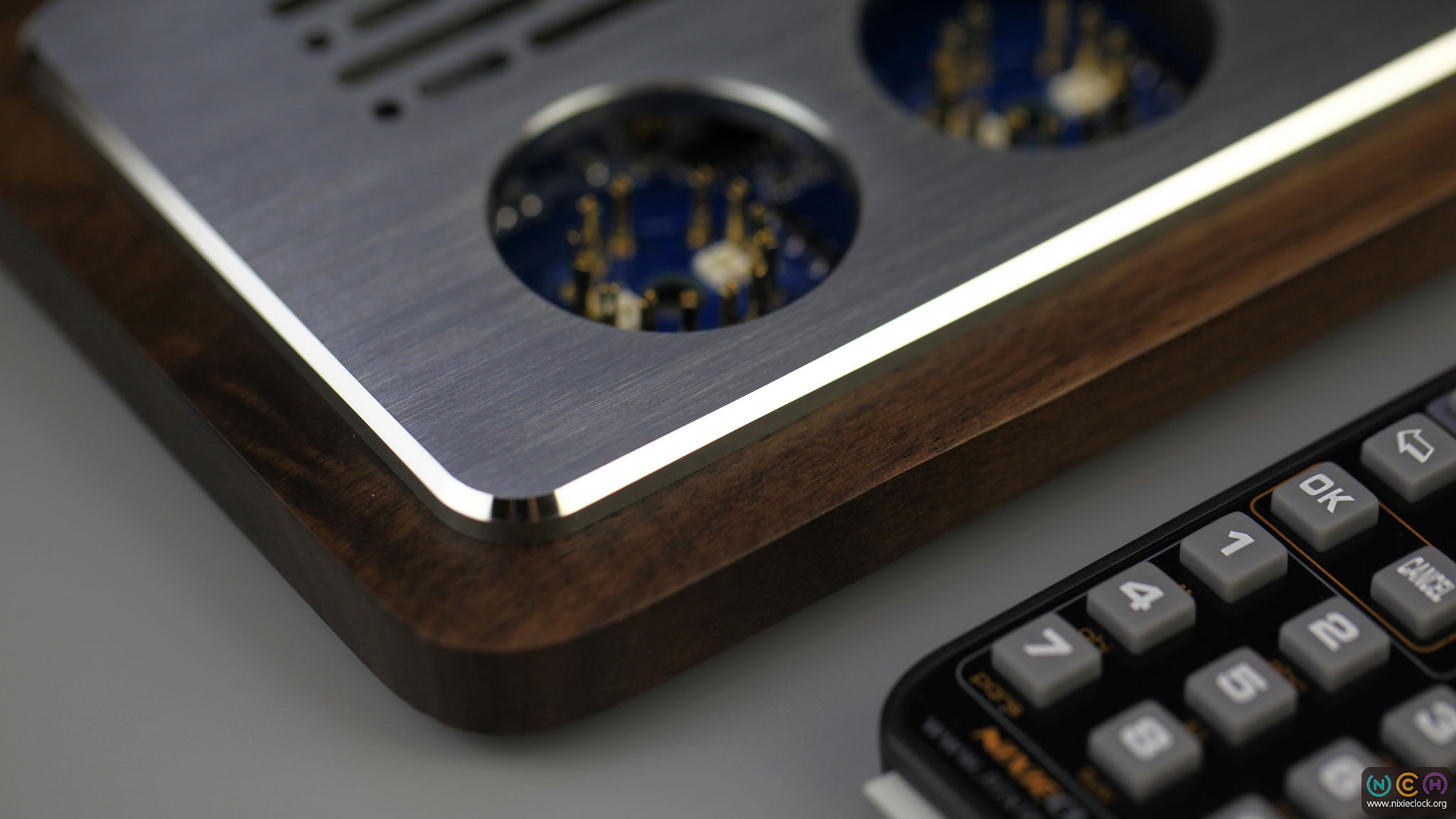

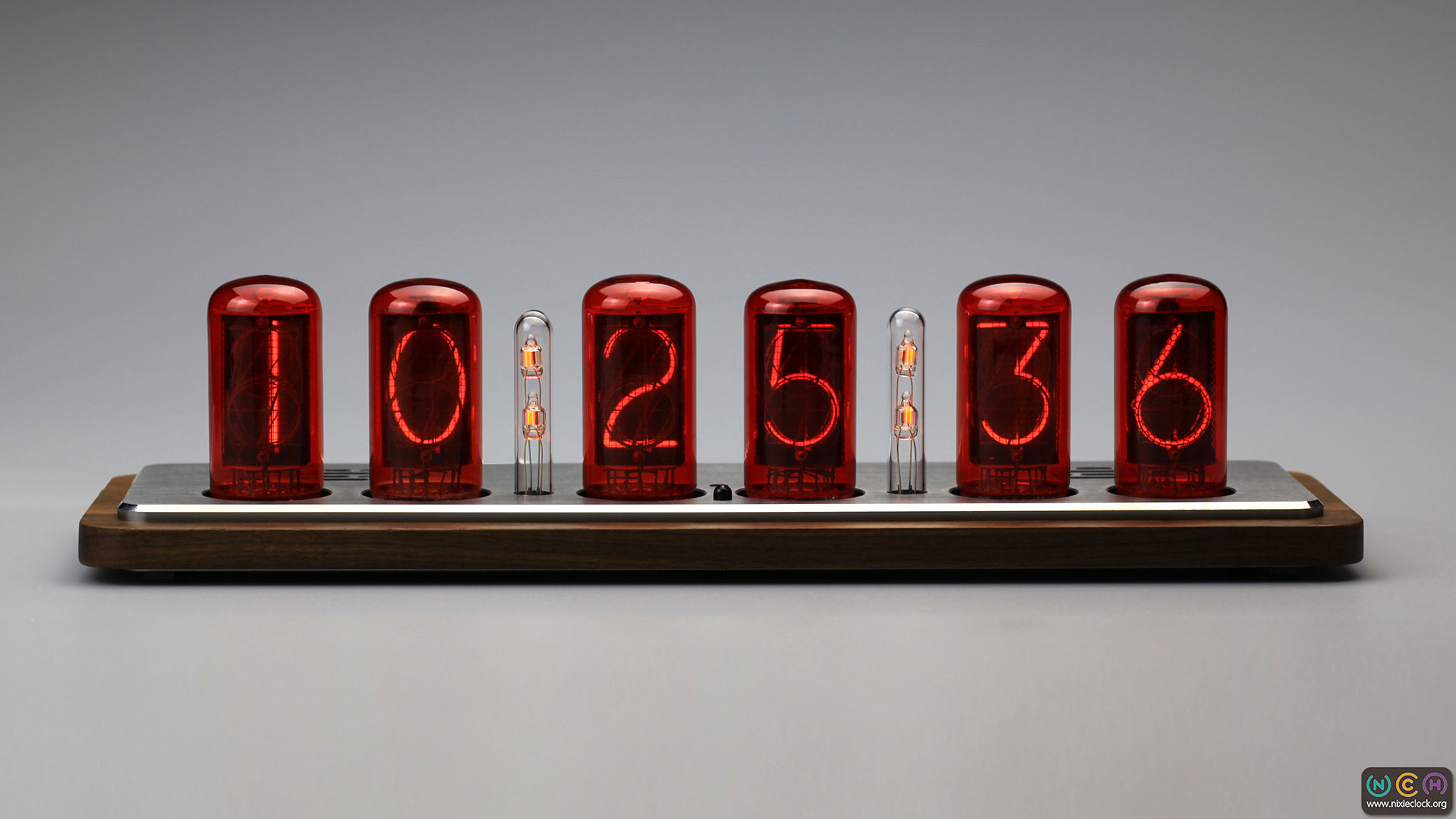

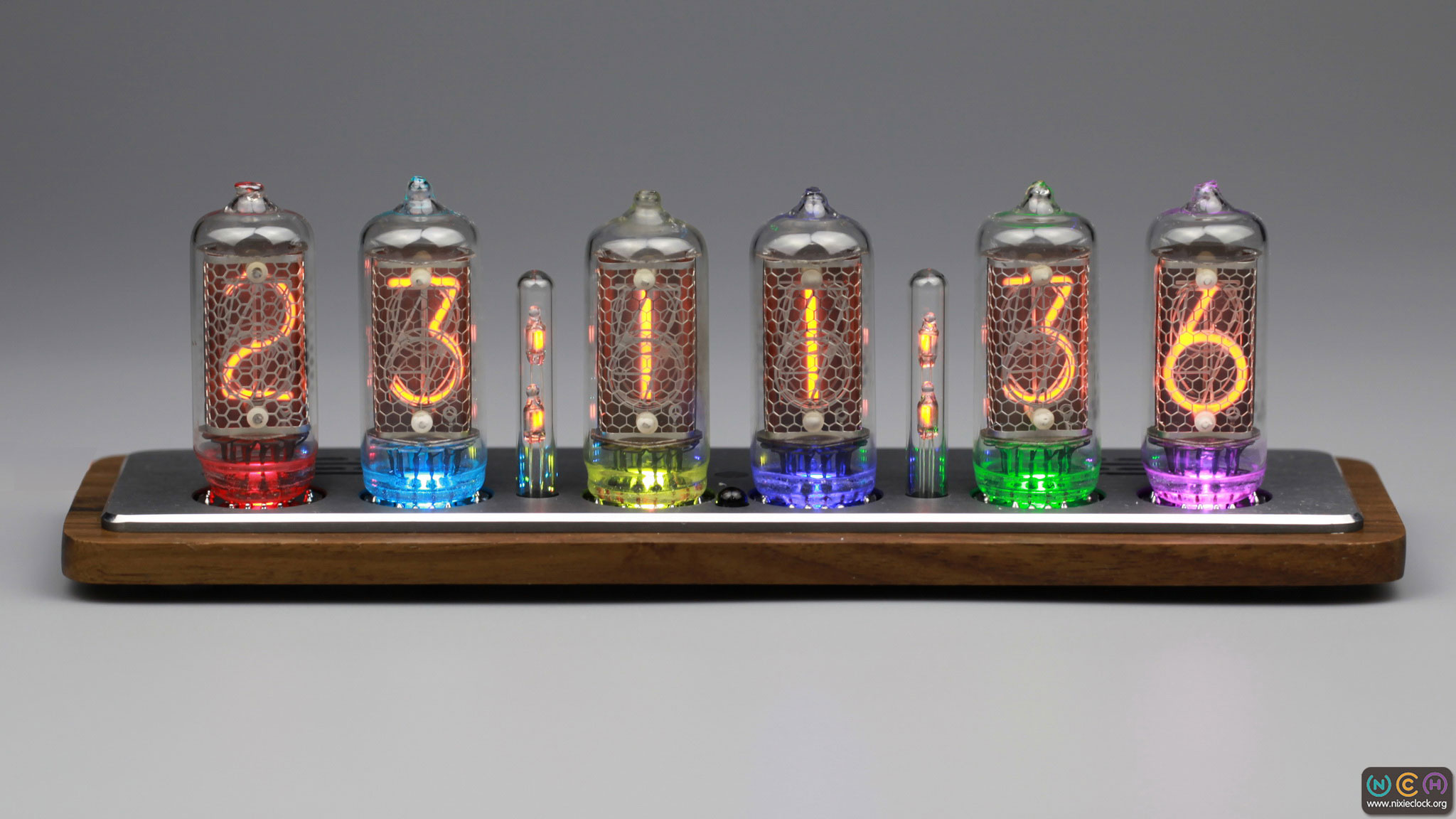

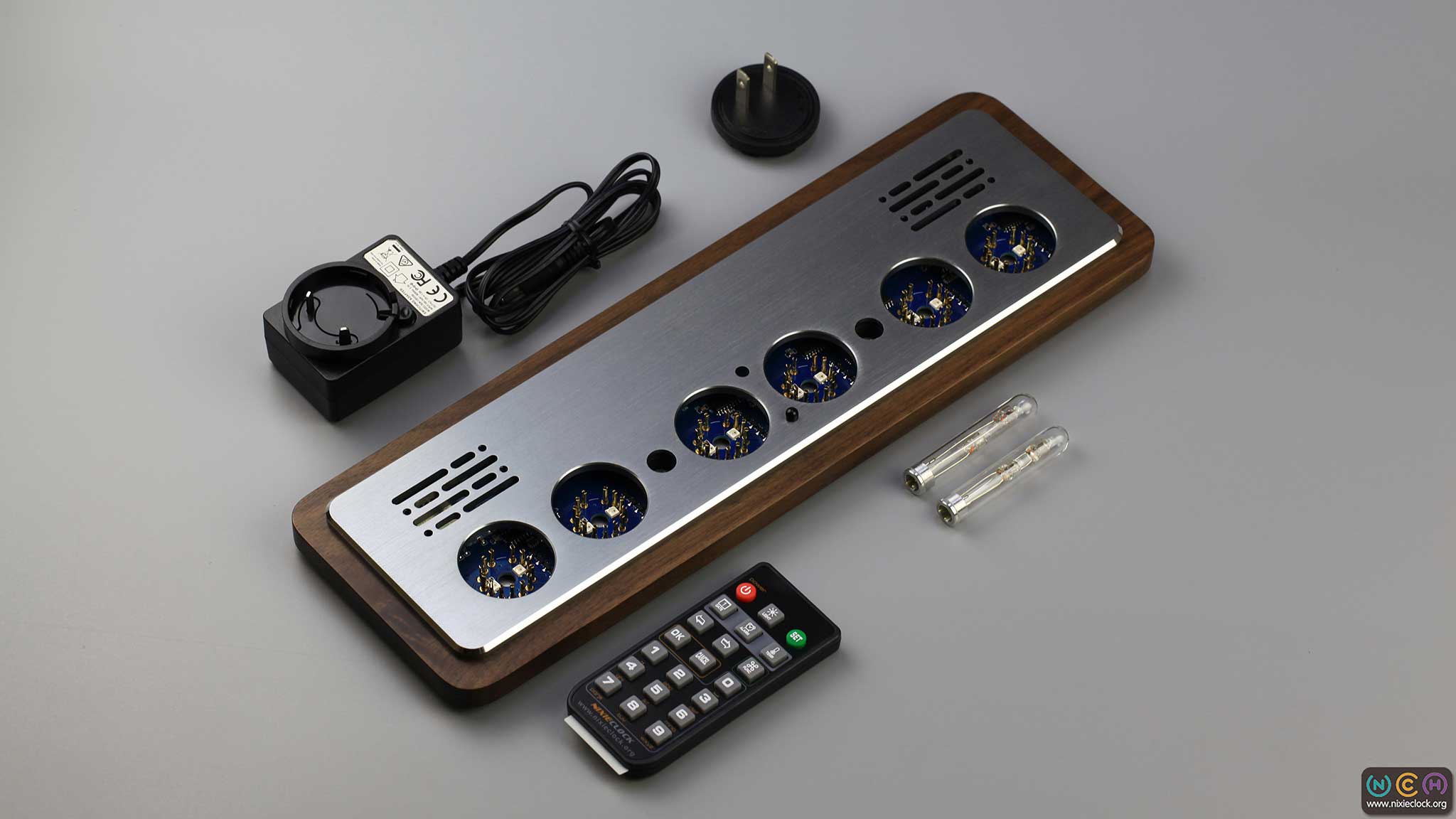

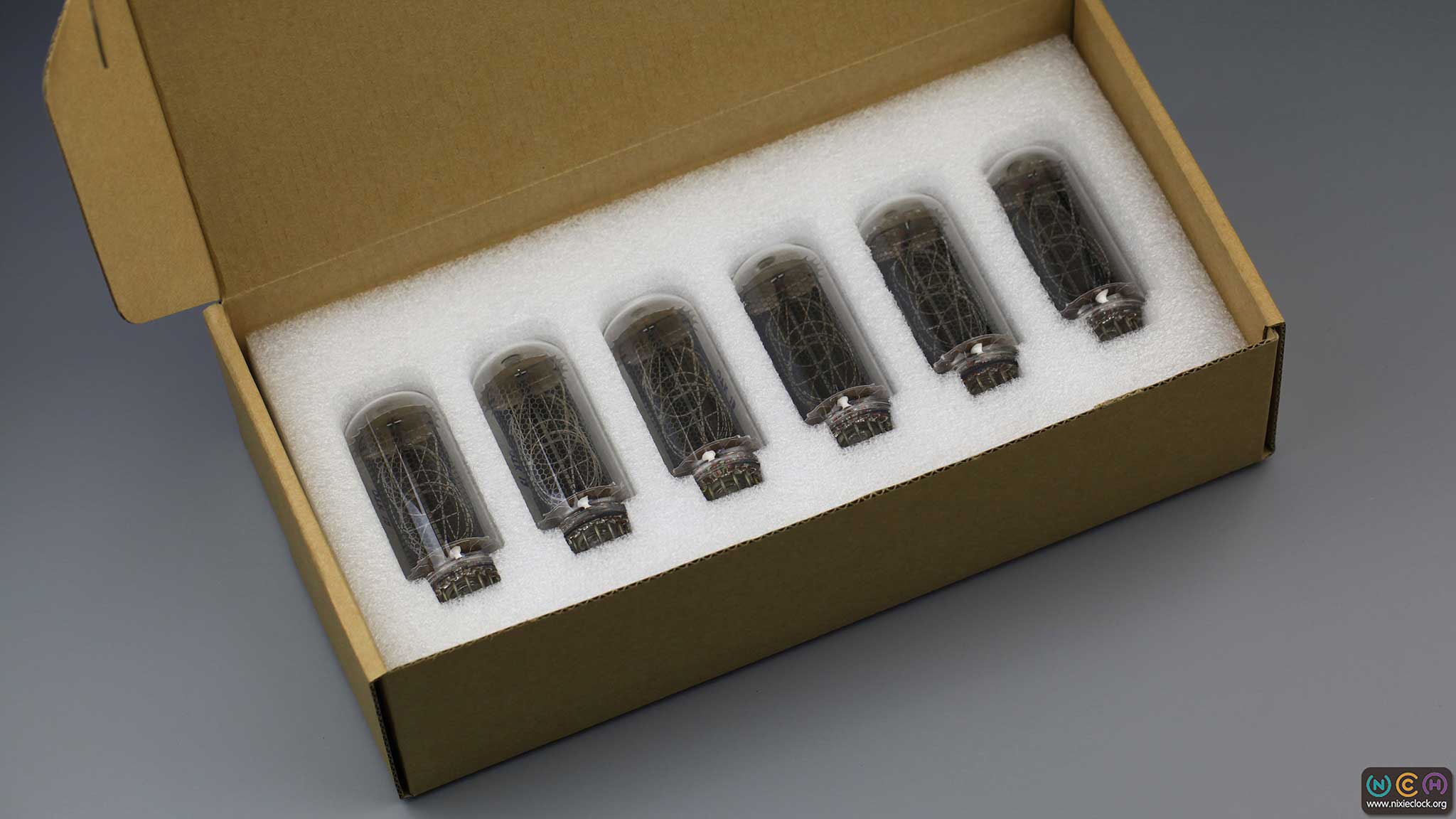

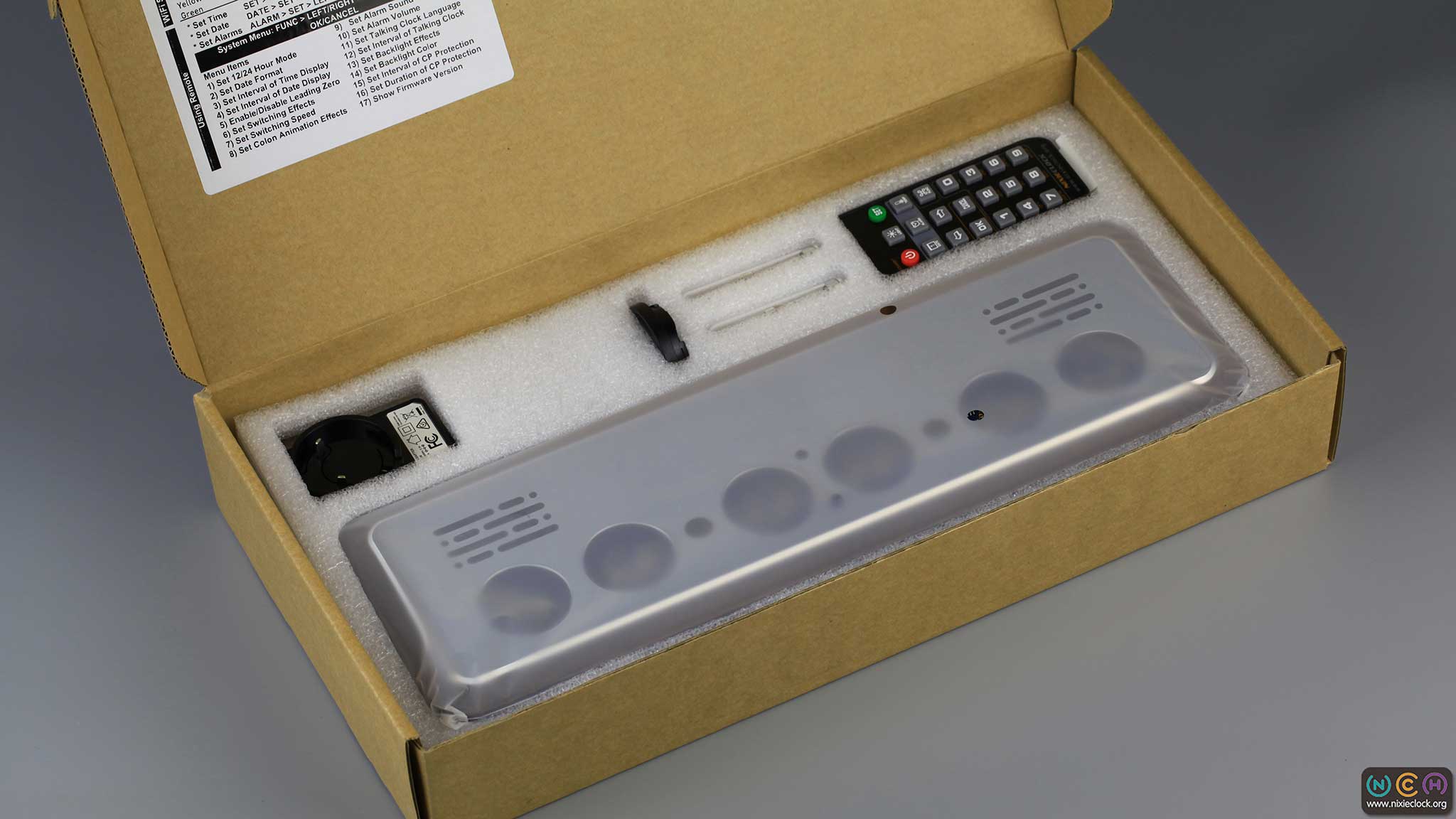

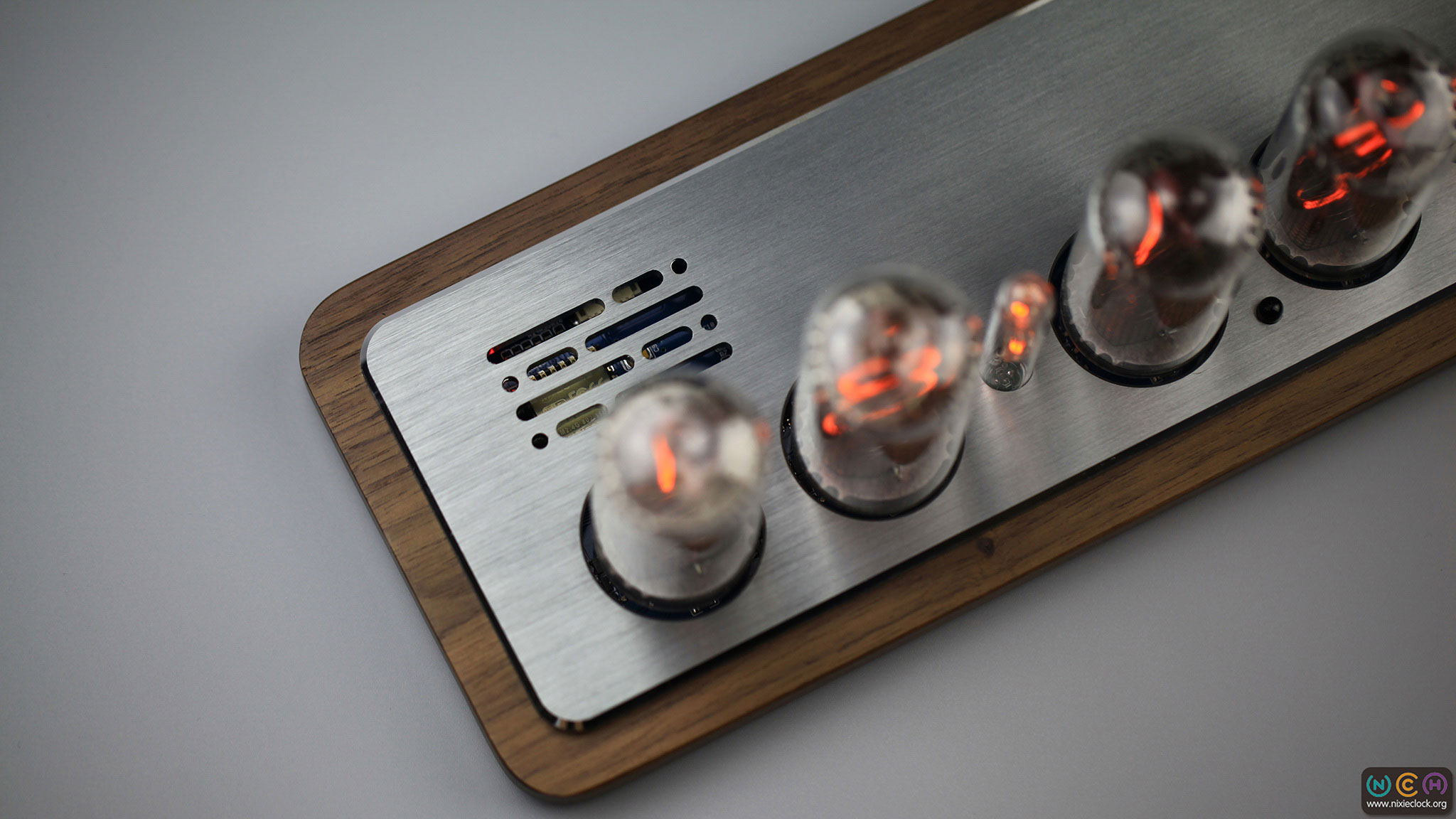

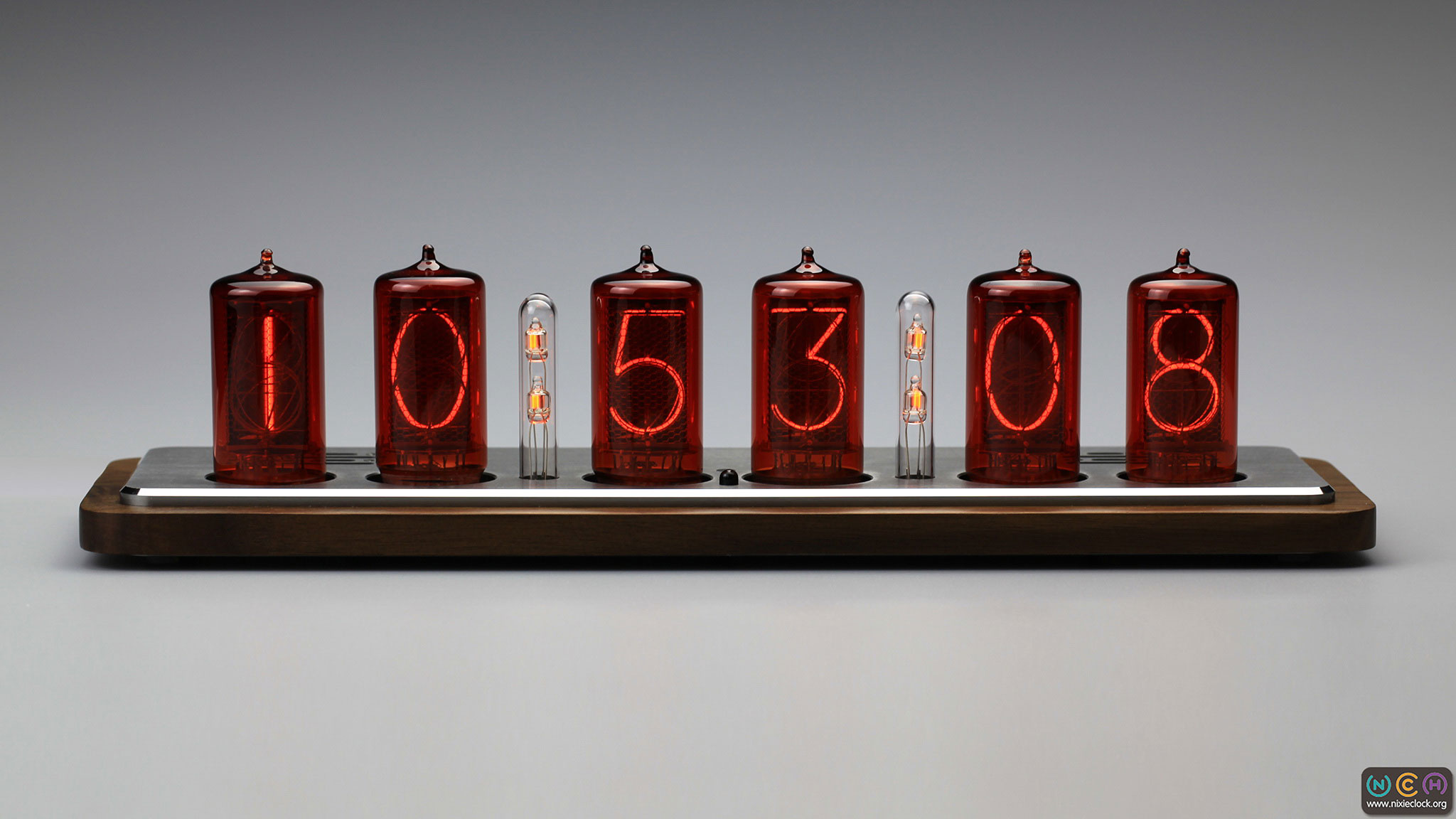

Omnixie® Plus  Smart Wifi Nixie Clock

Nixie Tube Clock with IN-18/Z566M/ZM1042 Nixie Tubes

Omnixie Plus 是特别为30mm直径的侧显辉光管而设计的一款 Nixie Clock, 她采用北美黑胡桃实木作为底座边框，配合高光亮边处理的铝合金拉丝面板，314不锈钢拉丝底板，外观简洁大方，厚度仅为10mm，为同类作品中底座最薄的。

她兼容 IN-18, Z566M, Z5660M, ZM1040, ZM1042 等辉光管，所有辉光管均可插拔，且两枚特制的冒号管也可插拔。

支持 WIFI NTP 网络同步校时，支持手机、电脑网络控制，辉光管亮度可调，具备音乐铃声和四国语音报时，红外线遥控等功能。

Omnixie Plus is specially designed for 30mm diameter side view Nixie Tubes. It uses Black Walnut solid wood as the base frame, aluminum alloy brushed panel with high-bright edge treatment, and 314# stainless steel brushed bottom plate. The thickness is only 10mm, which is the thinnest base in other similar works.

It’s compatible with IN-18, Z566M, Z5660M, ZM1040, ZM1042 and other Nixie Tubes. All tubes are pluggable, and two special colon tubes are also pluggable.

Omnixie Plus supports WIFI NTP synchronization time, support mobile phone, computer network control, adjustable brightness of the Nixie Tube, with music ringtones, four languages talking time, infrared remote control.

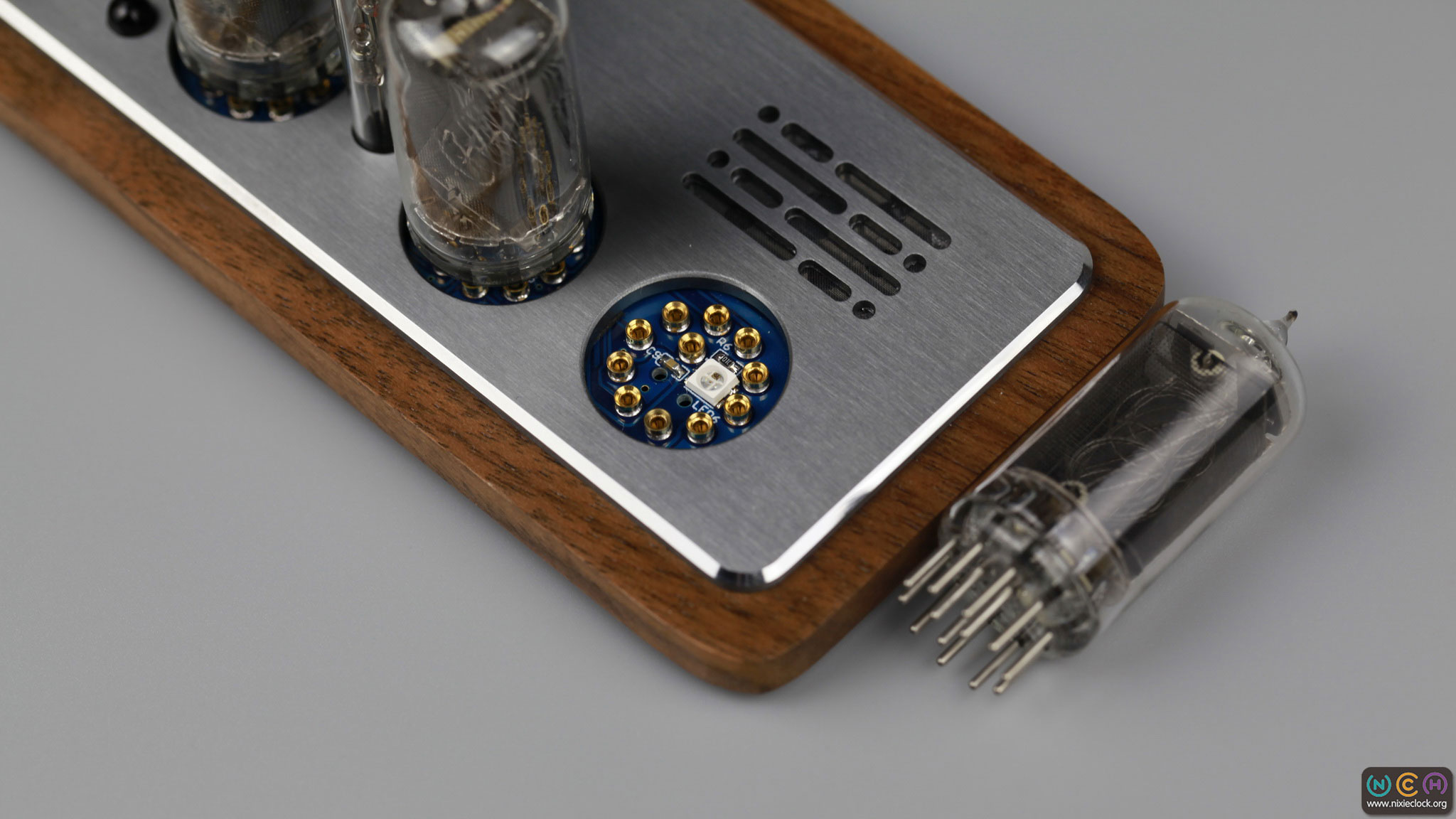

可插拔六位辉光管和冒号管

Swappable Nixie tubes and colon tubes

兼容多种不同型号辉光管，并配备冒号显示管，冒号管和所有型号辉光管均支持插拔，插针插座均采用镀金连接器，确保连接稳定可靠。

Compatible with dozens of different types of Nixie tubes, gold-plated connectors ensure stable and reliable connection with easy tube replacement.

WIFI网络校时

WIFI synchronization

内置WIFI模块，可以连接路由器实现NTP网络自动校时（NTP服务器精度可以达到1-50ms），永远不再担心时间不准，对于闰年、闰秒、夏令时都能自动调整。

Built-in WIFI module, connect to router automatically and sync date and time from NTP server (NTP time accuracy can reach 1-50ms) after initial setup, never worry about the accuracy, leap year, leap seconds. Daylight saving time can be automatically adjusted.

Web 页面配置（支持手机iOS, Android，Mac OS, Windows任意浏览器）

Web configuration

内置Web服务器，打开任意浏览器访问配置页面（控制台）即可配置Omnixie所有功能，包括Wifi参数设置、NTP参数设置、查看系统状态、基本功能设置、显示特效设置、闹钟设置、高级参数设置、固件升级等等。

Built-in web server, open any web browser to access the interface page (Dashboard) to configuration of all Omnixie features including WIFI parameter settings.

支持DHCP、mDNS、SSDP

DHCP、mDNS、SSDP support

支持DHCP设置，可实现外网访问；支持mDNS，可实现浏览器域名访问（无需记住设备IP地址）；支持SSDP，可实现快速网络发现。

Support DHCP settings for external network access, supports mDNS for browser domain name access (no need to remember device IP address), supports SSDP for fast network discovery.

OTA 远程固件升级

OTA firmware upgrade

可通过Web界面直接升级，无需特殊设备，轻松升级系统固件。

The system firmware can be upgraded directly through the Web interface without any special equipment.

GMT 时区设置

Support GMT setting

支持GMT时区设置，系统会根据设置的GMT时区自动换算当地日期与时间。

Supports GMT time zone setting. The system will automatically convert the local date and time according to the GMT time zone settings.

DST 夏令时设置

Support DST setting

支持DST夏令时设置，可以自定义夏令时开始和结束时间，适应不同国家的夏令时规则。

Supports DST settings. Customize the start and end dates for daylight saving time to adapt to different countries daylight saving time rules.

八级辉光管亮度调节（支持自动亮度感应）

Brightness adjustable

辉光管和背景灯的亮度共分8级，并且可根据环境光线亮度自动调节，夜晚不影响睡眠。

8 brightness levels for Nixie tubes and backlights, which can also be automatically adjusted according to ambient light conditions (to allow sleep at night).

四国语言语音报时

Talking clock

实时语音报时，内置中文普通话、英语、日语、德语四国语言，支持实时报时，也可以设置按时间间隔进行报时。

Intelligent speech system in English, Chinese Mandarin, Japanese and German. The interval and alarm music are user customizable.

四组闹铃

Alarm

支持4组闹钟，每组闹钟可独立开启或关闭，并可设置是否在周末启用，支持贪睡功能。

Four individually configurable alarm clocks, supports snooze function. (weekend activation optional)

音乐按键音和闹铃铃声

Music key tone and alarm

多种按键音音效，方便确认设置状态，12种闹铃音乐可供选择，闹钟音量可独立设置。

Variety of key tone sound effects for easy setting confirmation. 12 kinds of alarm music, the alarm volume can be set independently.

定时开关机

Switch On/Off automatically

为了延长辉光管寿命，可以设置自动开/关机时间，Omnixie将根据设置的时间自动开/关机。

On and Off time can be set for longer tube lifetime.

红外线遥控

IR remote

除了Web页面配置以外，红外线遥控器也可实现所有功能的设置，方便快捷。

IR remote controller operation.

音量调节

Volume adjustable

音量大小共分8级，可静音。闹钟音量可独立设置。

8 volume levels. Independent Alarm volume, mute does not affect the alarm sound.

四种数字显示特效

Digits transition effects

1.正常切换 2.淡入淡出 3.交叉呼吸 4.翻牌显示 数字显示特效。

1.Normal 2. Fade in-out 3. Crossfading 4. Slot machine.

十级特效切换速度

Transition speed adjustable

十级不同的特效切换速度，可根据喜好设定特效切换的快慢。

Ten speeds available for the transition.

四种冒号显示特效

Colons effects

1.呼吸模式 2.闪烁模式 3.常亮模式 4.常闭模式 四种冒号显示特效。

1.Fade in-out 2. Blinking 3. Always on 4. Always off

三种背景光显示特效

Background light effects

1.常亮模式 2.呼吸模式 3.常闭模式 三种背景光显示特效。

1.Always on 2. Fade in-out 3. Always off

十五种背景光颜色方案

Background light color scheme

15种不同的背景光颜色配置方案，每个辉光管底部的背景光颜色可不同。

15 types of background light color scheme can be configured.

辉光管型号 Nixie tubes Omnixie Plus IN series

IN-18

                                             Omnixie Plus ZM series

Z566M/Z5660M/ZM1040/ZM1042/LC-631

电源接口类型 Power input

DC3.5/1.35

电源输入电压 Voltage

直流12V DC 12V

工作电流 Current

600mA Max

WIFI标准 Wifi standard

IEEE 802.11 b/g/n

频率范围 Frequency range

2.412GHz-2.484GHz

天线形式 Antenna

内置板载PCB天线

外壳材质 Material of housing

铝合金面板、实木中框、不锈钢底版

工作温度 Operation temperature

0℃ to 60℃ (32℉ to 140 ℉)

外形尺寸 Dimension

底座 长 x 宽 x 高 320mm x 103mm x 10mm

辉光管高度 62mm-71mm

重量 Weight

910g 仅主机 1100g 完整包装

创作详情 | Details

Released on 12th Mar, 2018.

On sale

资料下载 | Download

中文使用说明书

User Manual in English

取扱説明書 日本語

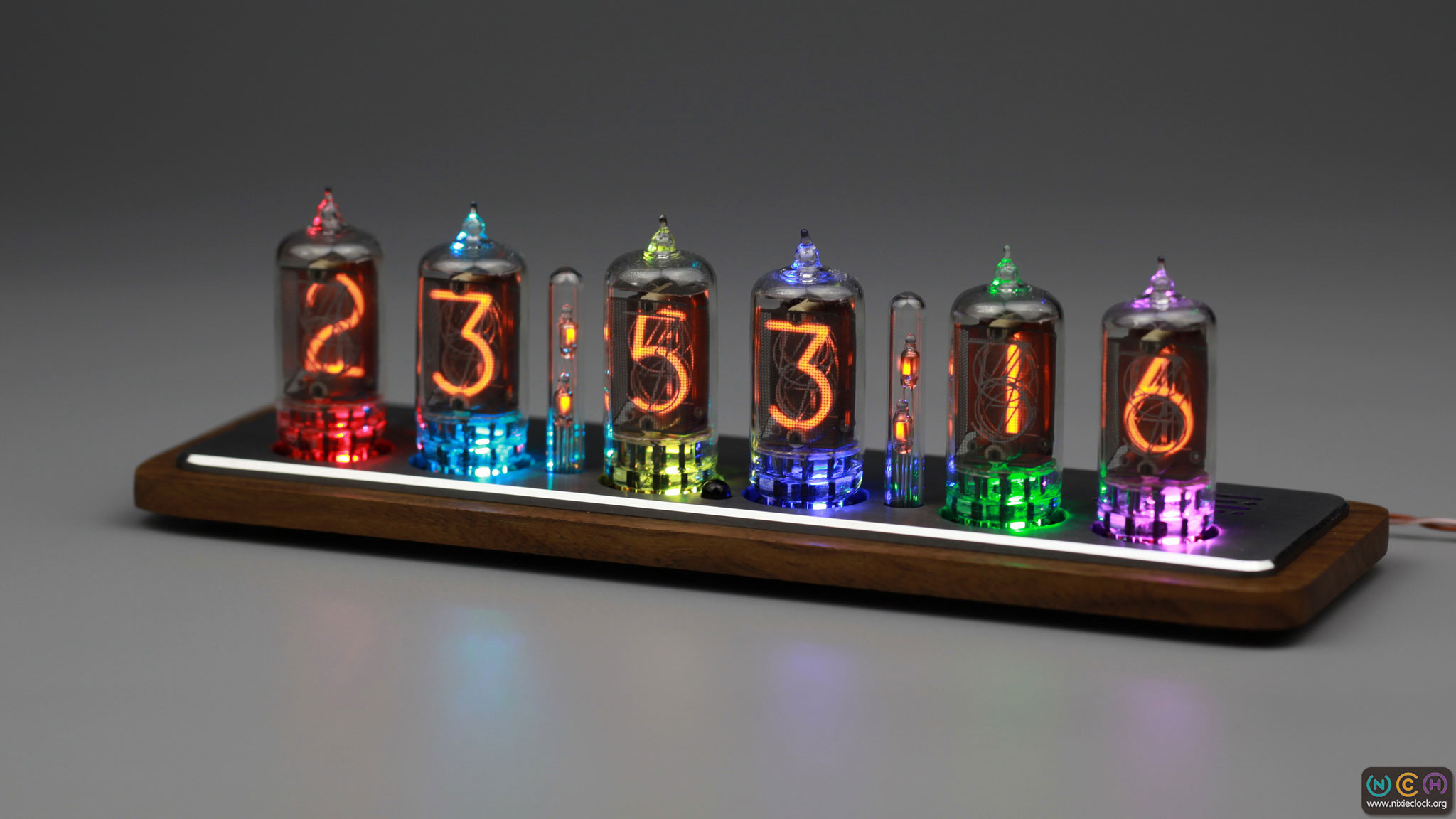

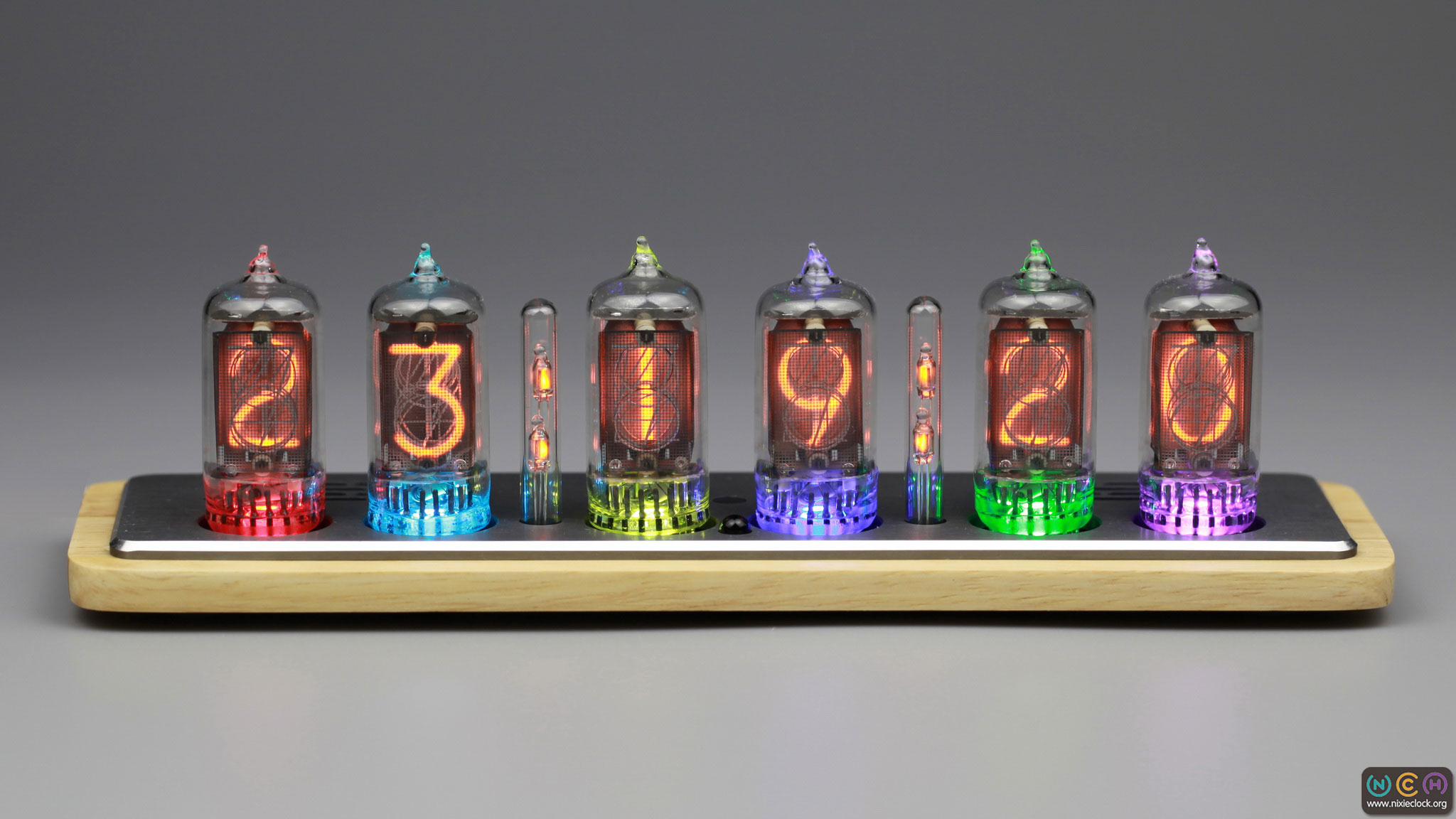

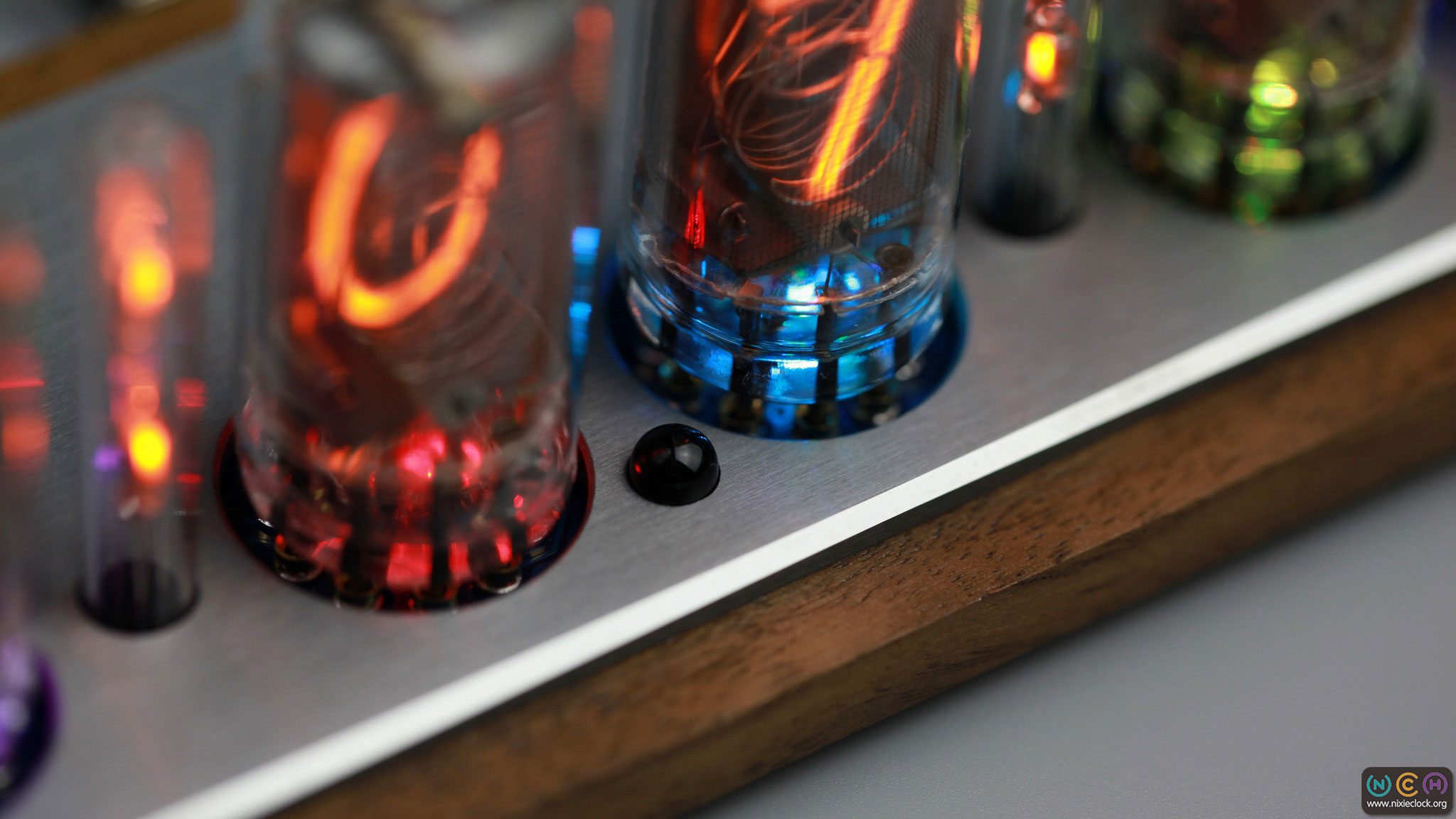

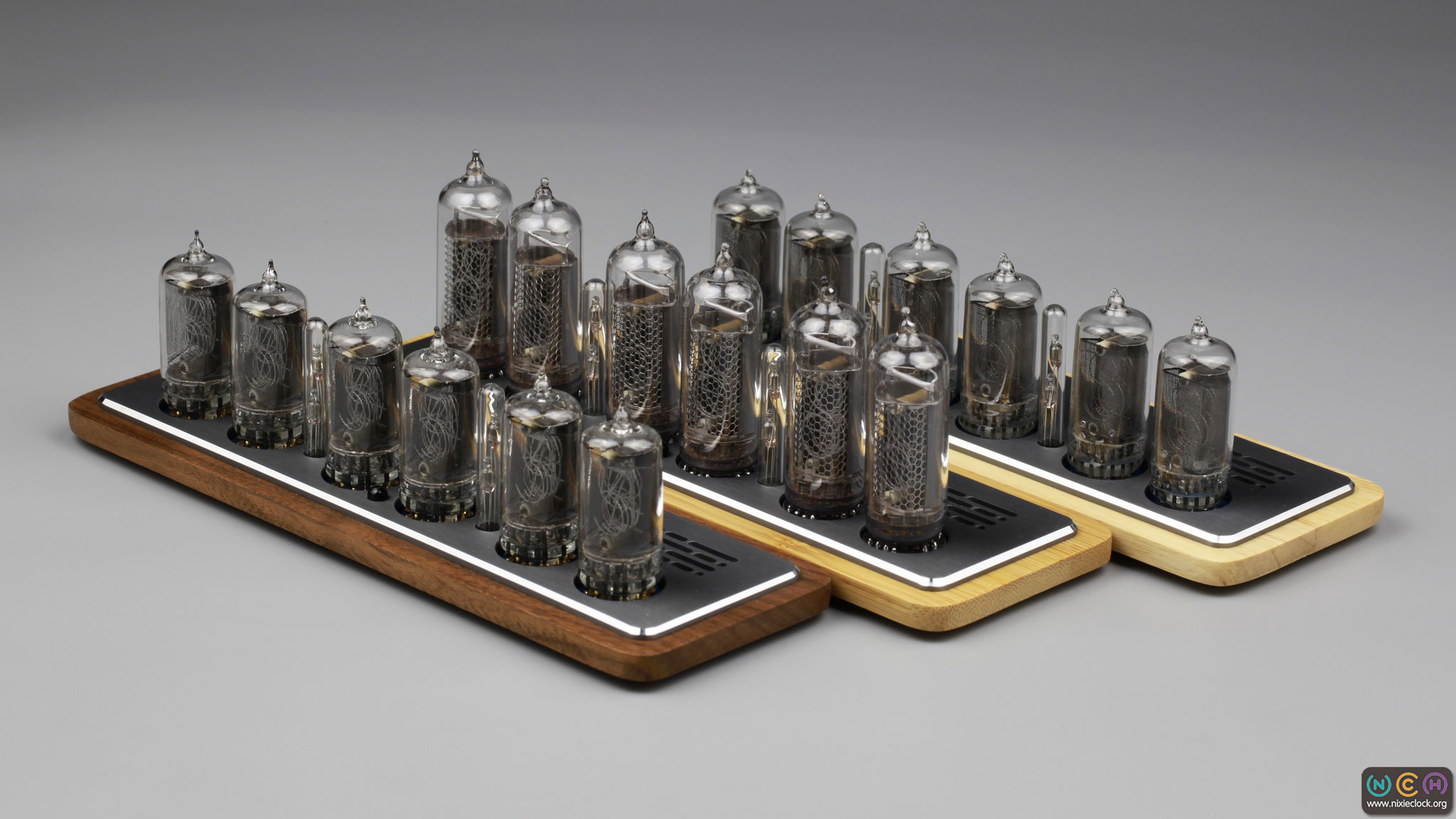

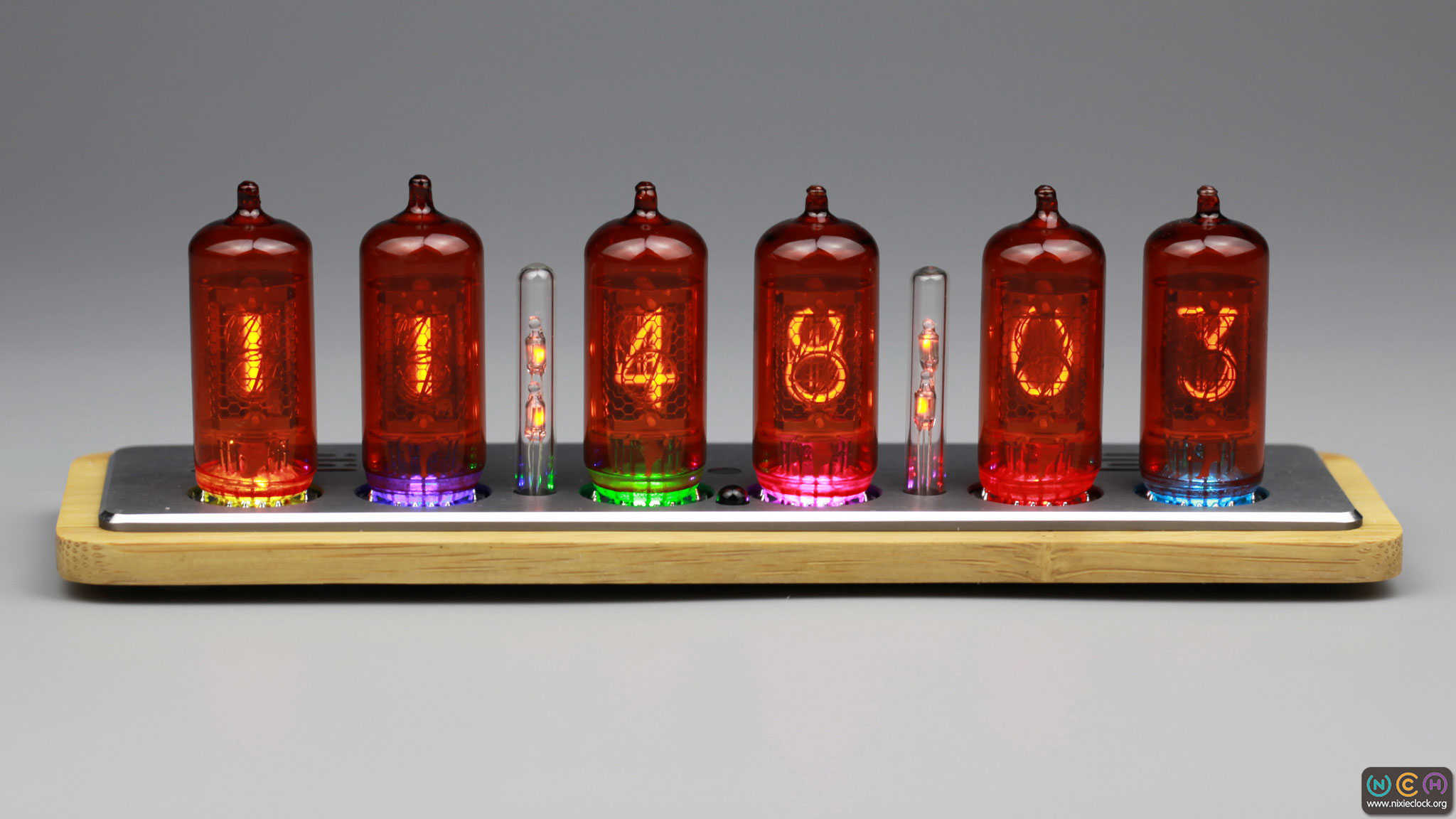

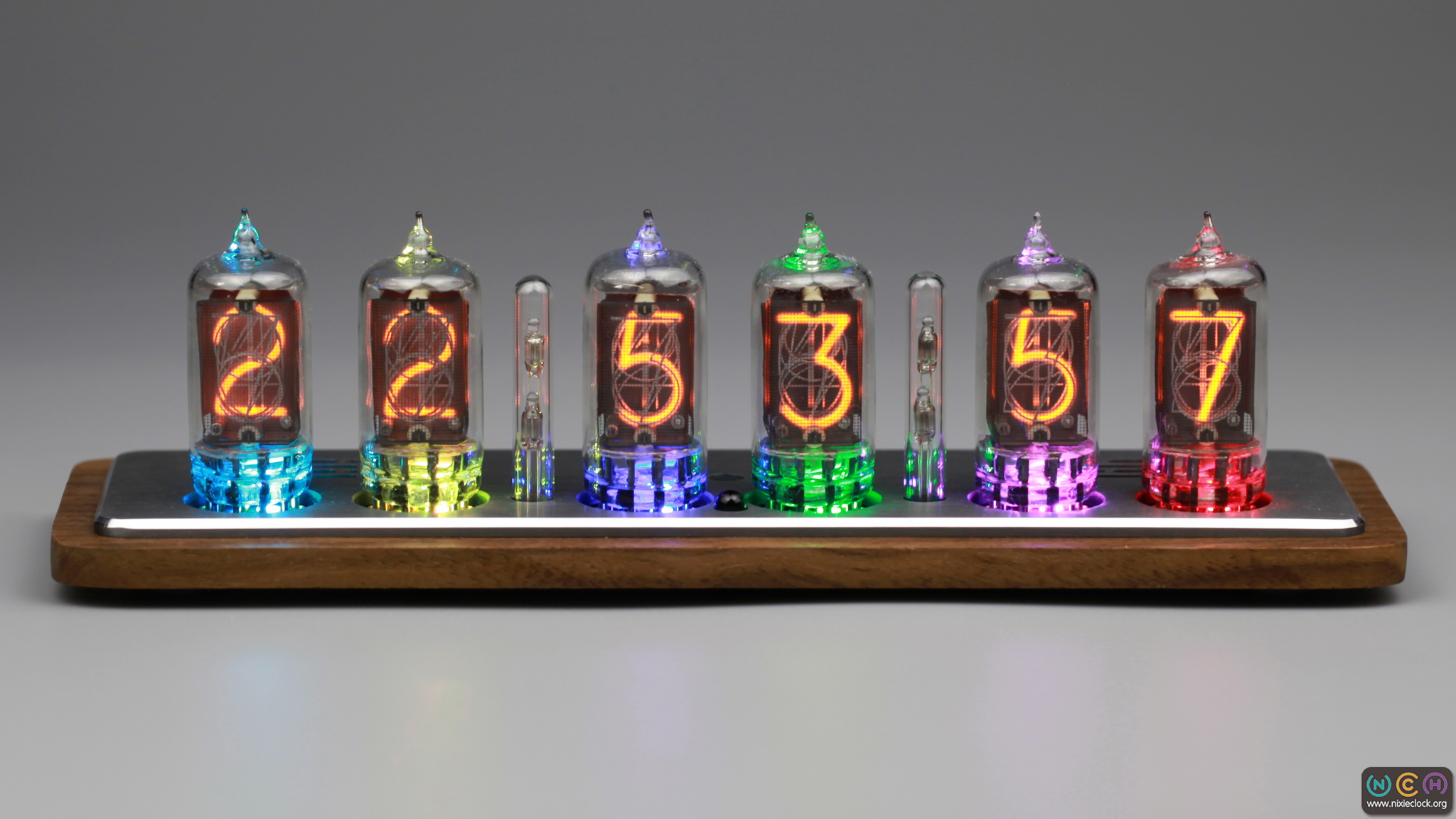

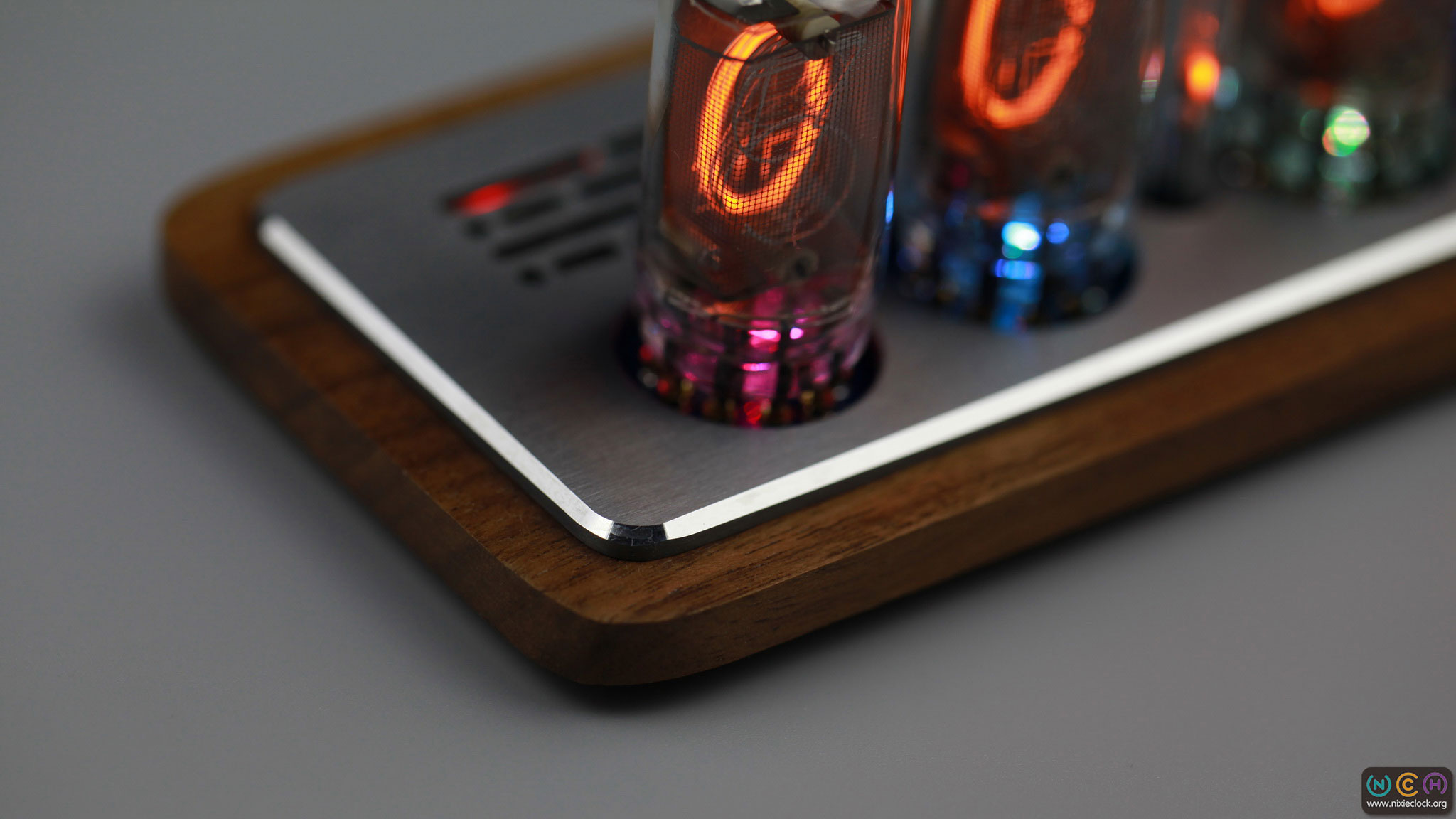

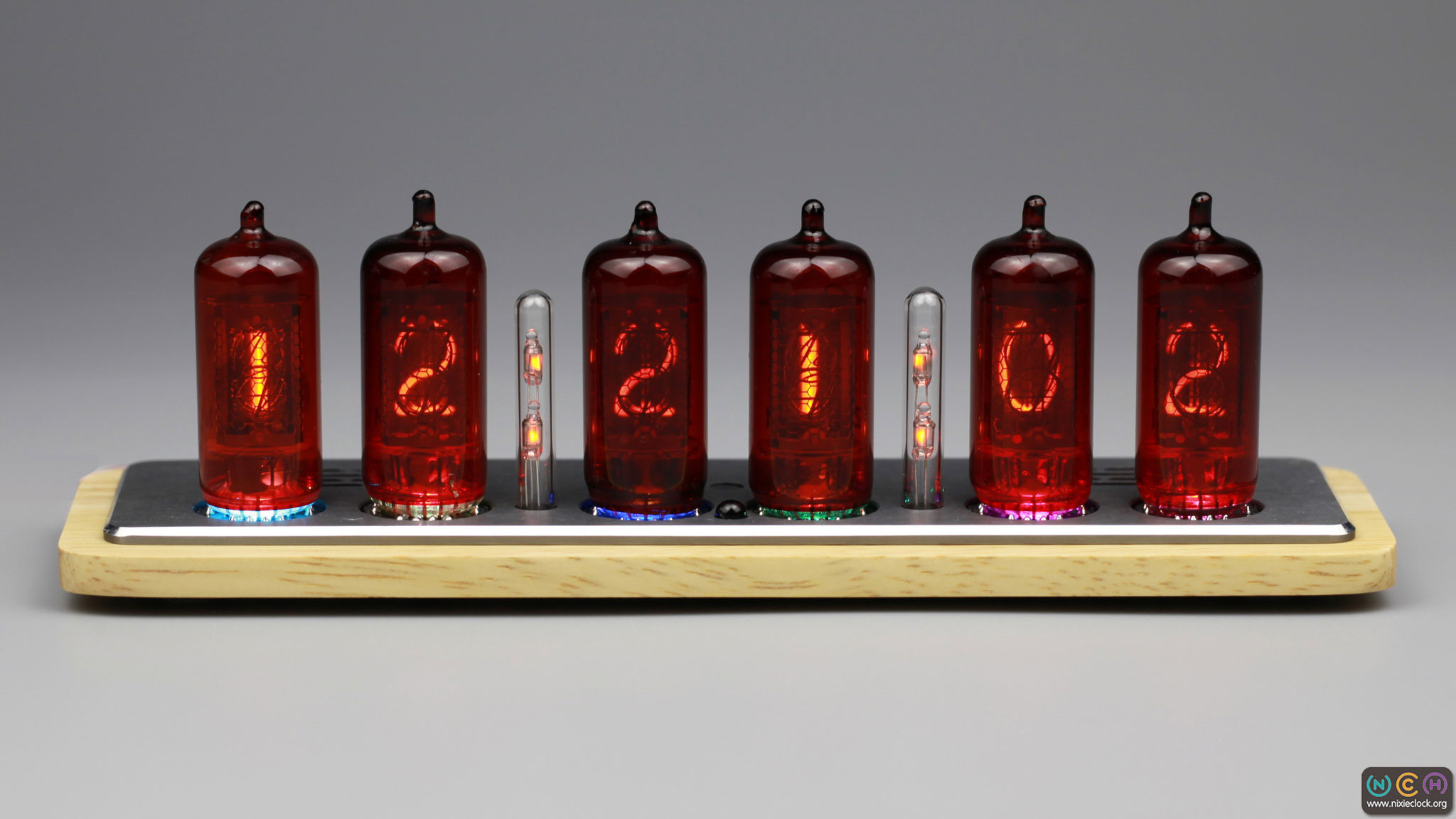

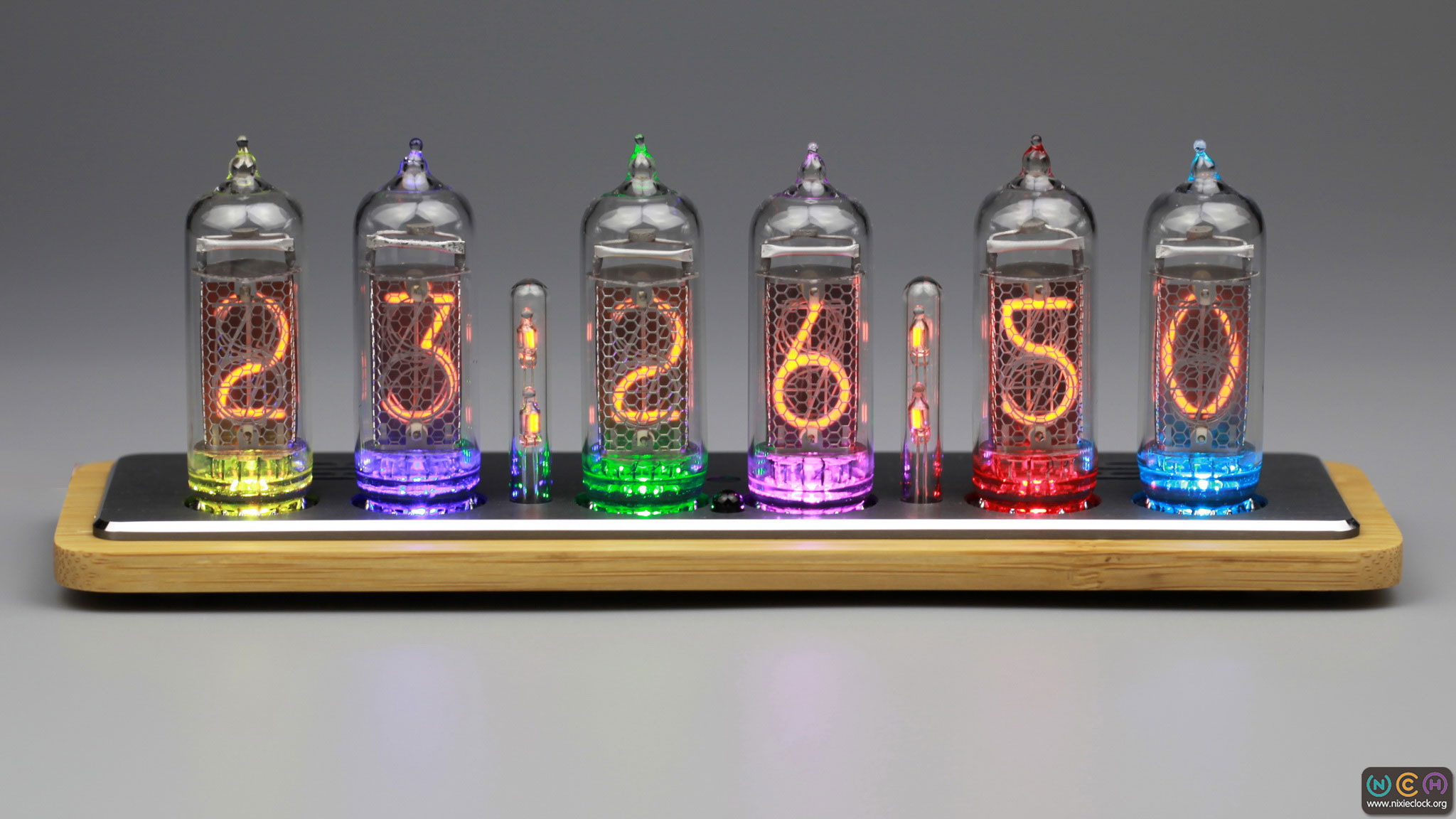

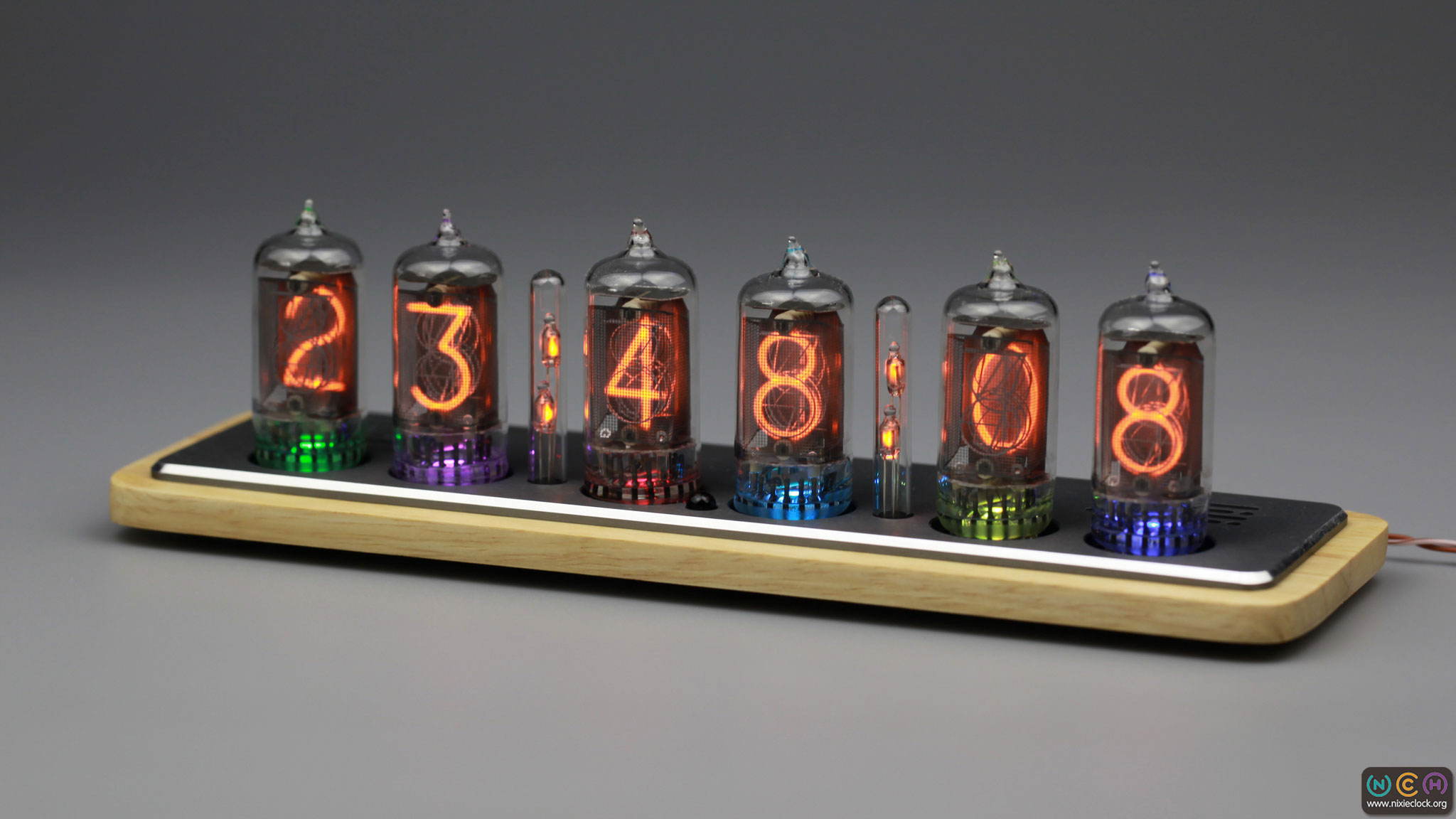

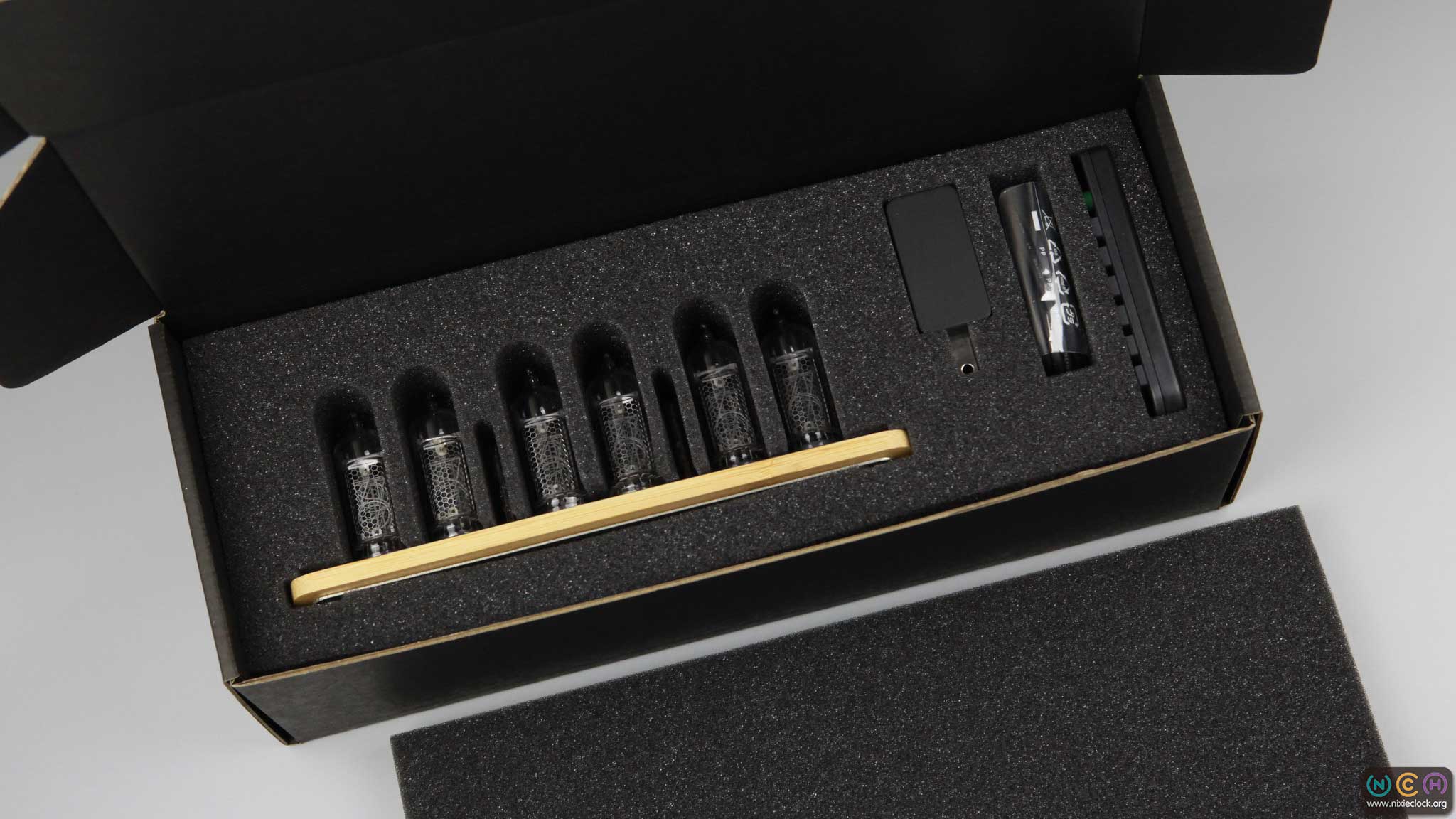

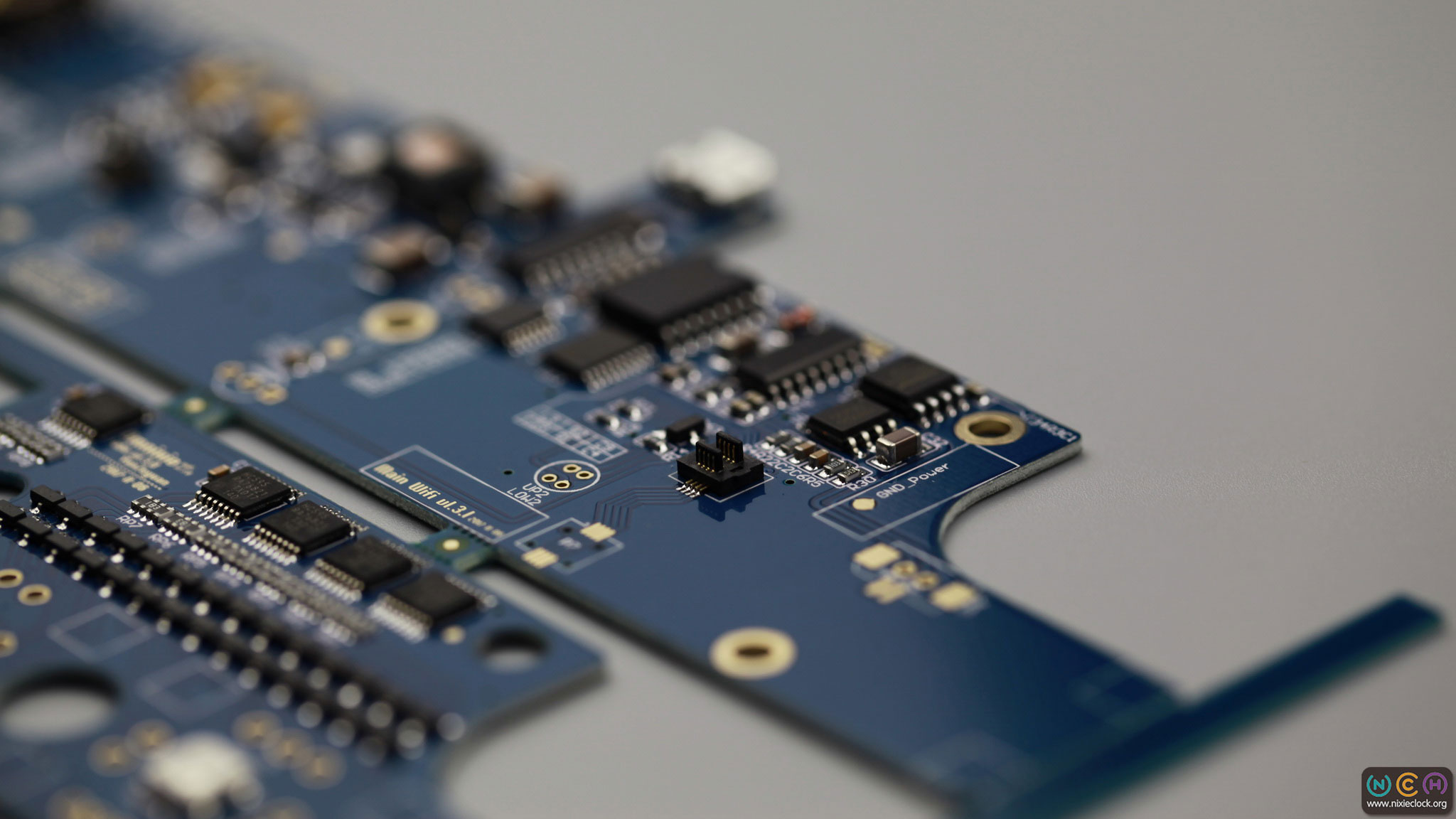

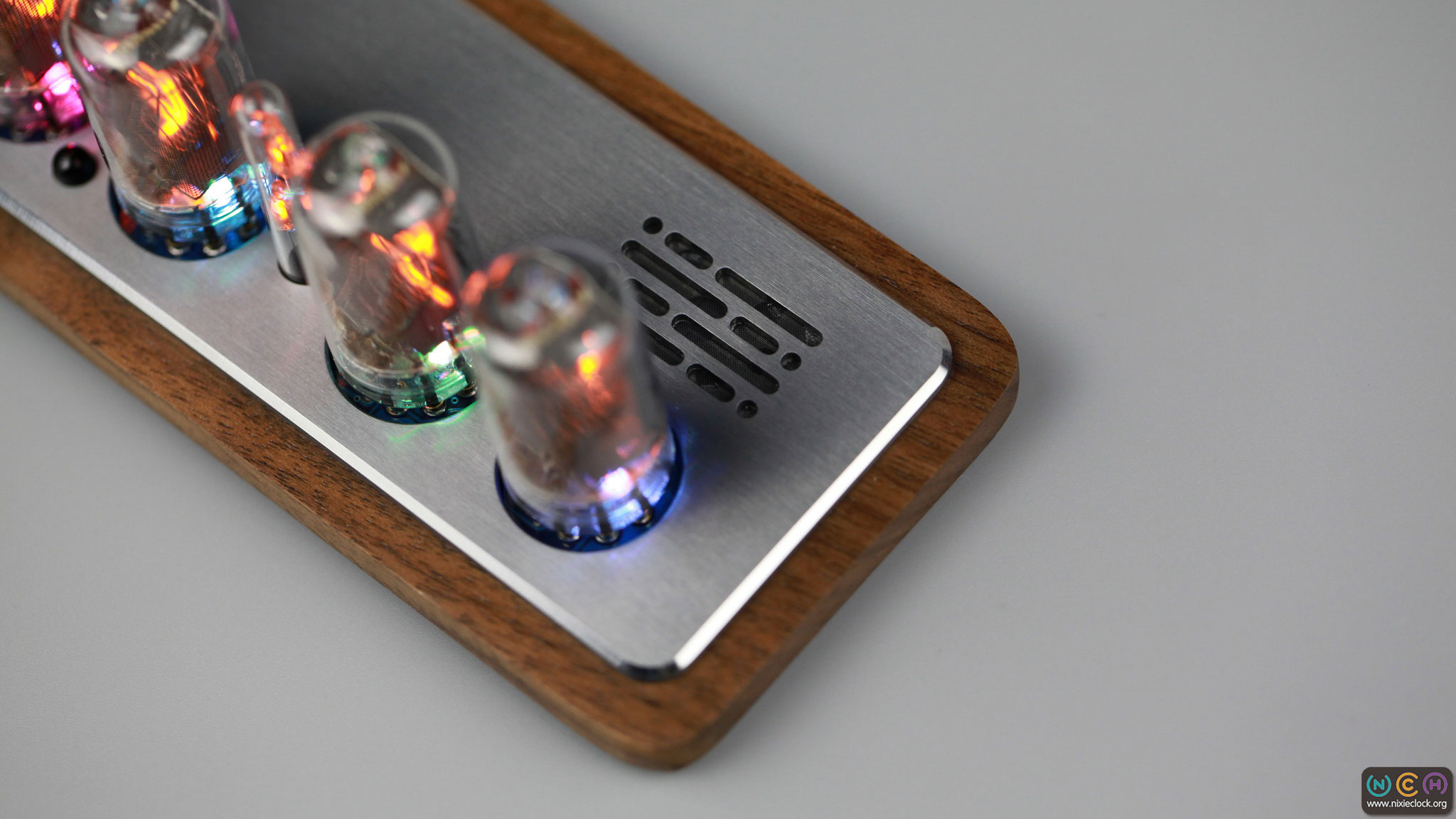

Omnixie® Smart Wifi Nixie Clock

Nixie Tube Clock with IN-14/IN-8-2/Z570M/ZM1080/NL-5441/NL-841 Nixie Tubes

Omnixie 是特别为18mm直径的侧显辉光管而设计的一款 Nixie Clock, 她采用北美黑胡桃实木作为底座边框，配合高光亮边处理的铝合金拉丝面板，314不锈钢拉丝底板，外观简洁大方，厚度仅为6mm，为同类作品中底座最薄的。

她兼容 IN-14, IN-8-2, Z570M, ZM1080, NL-5441, NL-841 等辉光管，特殊设计的辉光管转接板搭配专业的镀金连接器能使所有辉光管实现可插拔。

支持 WIFI NTP 网络同步校时，支持手机、电脑网络控制，辉光管亮度可调，具备音乐铃声和四国语音报时，红外线遥控等功能。

Omnixie is a Nixie Clock specially designed for 18mm diameter side view Nixie Tubes. It uses black walnut solid wood as the base frame, aluminum alloy brushed panel with high-bright edge treatment, and 314# stainless steel brushed base plate. The appearance is simple and elegant. The thickness is only 6mm, which is the thinnest base in other similar works.

it is compatible with IN-14, IN-8-2, Z570M, ZM1080, NL-5441, NL-841 and other glow tubes. The specially designed Nixie Tube adapter board with professional gold-plated connectors can make all Nixie Tubes achieve pluggable.

Omnixie supports WIFI NTP synchronization time, support mobile phone, computer network control, adjustable brightness of the Nixie Tube, with music ringtones, four languages talking time, infrared remote control.

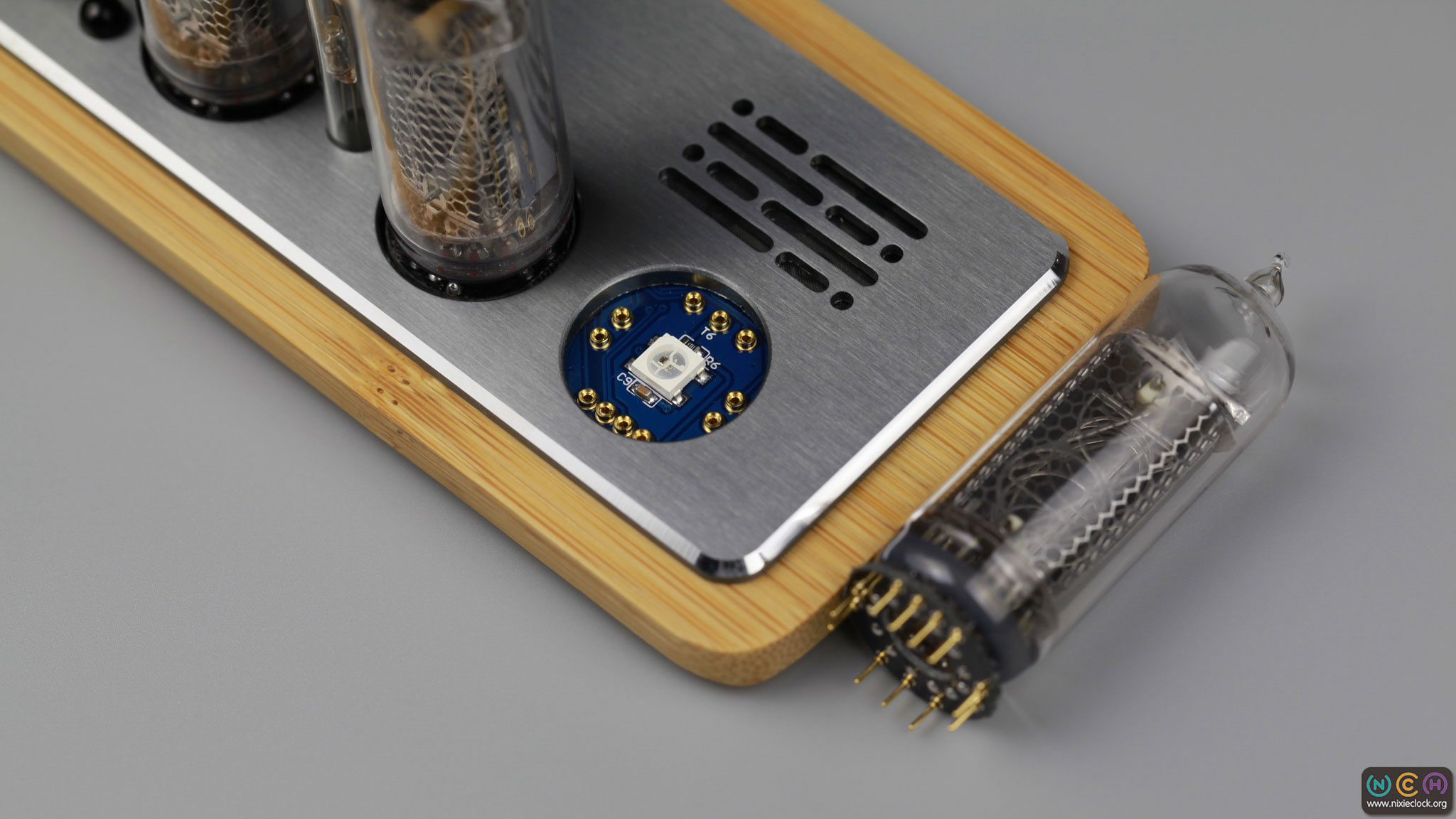

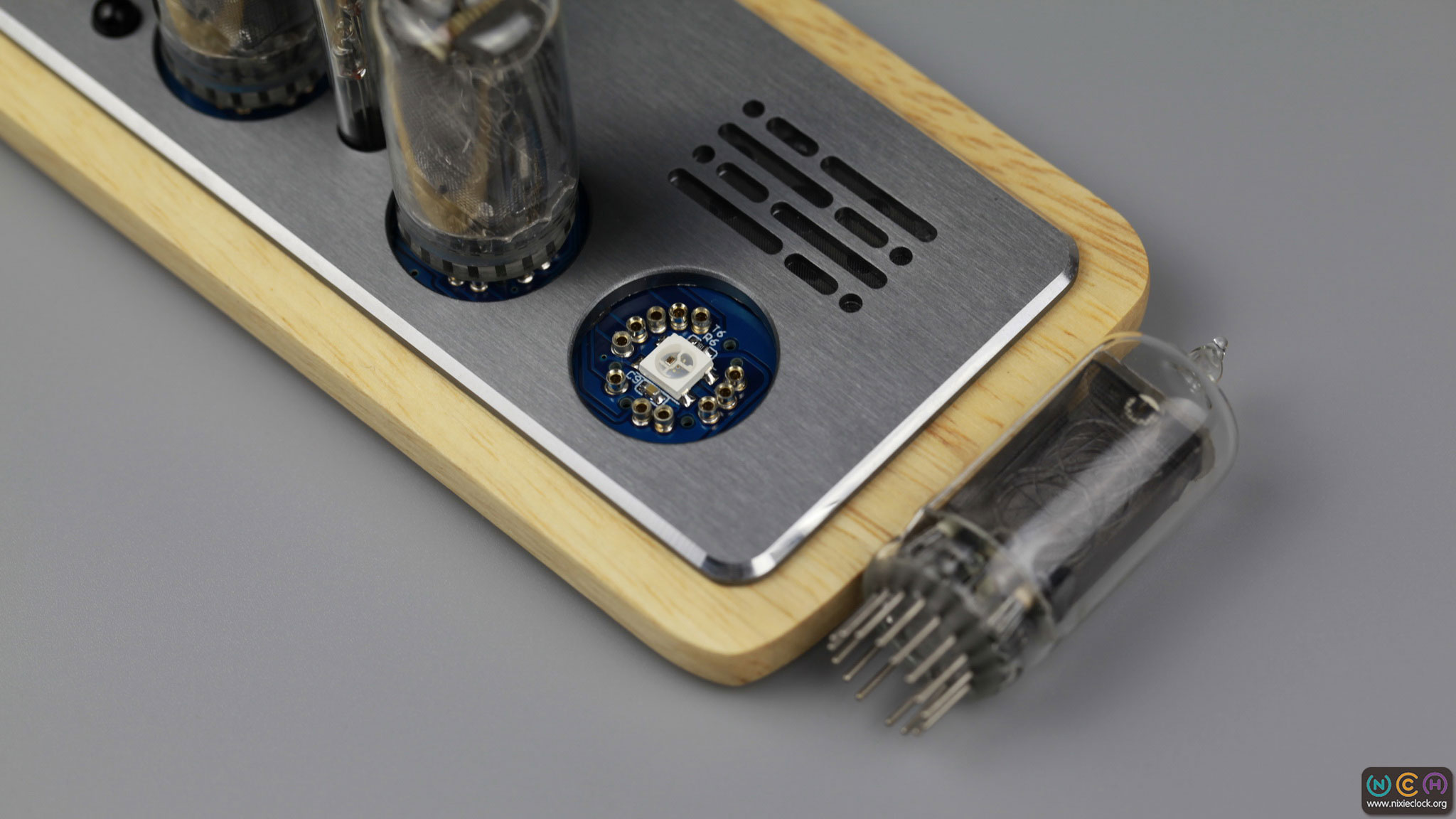

可插拔六位辉光管

Swappable Nixie tubes

兼容多种不同型号辉光管，并配备冒号显示管，所有型号辉光管均支持插拔，插针插座均采用镀金连接器，确保连接稳定可靠。

Compatible with dozens of different types of Nixie tubes, gold-plated connectors ensure stable and reliable connection with easy tube replacement.

WIFI网络校时

WIFI synchronization

内置WIFI模块，可以连接路由器实现NTP网络自动校时（NTP服务器精度可以达到1-50ms），永远不再担心时间不准，对于闰年、闰秒、夏令时都能自动调整。

Built-in WIFI module, connect to router automatically and sync date and time from NTP server (NTP time accuracy can reach 1-50ms) after initial setup, never worry about the accuracy, leap year, leap seconds. Daylight saving time can be automatically adjusted.

Web 页面配置（支持手机iOS, Android，Mac OS, Windows任意浏览器）

Web configuration

内置Web服务器，打开任意浏览器访问配置页面（控制台）即可配置Omnixie所有功能，包括Wifi参数设置、NTP参数设置、查看系统状态、基本功能设置、显示特效设置、闹钟设置、高级参数设置、固件升级等等。

Built-in web server, open any web browser to access the interface page (Dashboard) to configuration of all Omnixie features including WIFI parameter settings.

支持DHCP、mDNS、SSDP

DHCP、mDNS、SSDP support

支持DHCP设置，可实现外网访问；支持mDNS，可实现浏览器域名访问（无需记住设备IP地址）；支持SSDP，可实现快速网络发现。

Support DHCP settings for external network access, supports mDNS for browser domain name access (no need to remember device IP address), supports SSDP for fast network discovery.

OTA 远程固件升级

OTA firmware upgrade

可通过Web界面直接升级，无需特殊设备，轻松升级系统固件。

The system firmware can be upgraded directly through the Web interface without any special equipment.

GMT 时区设置

Support GMT setting

支持GMT时区设置，系统会根据设置的GMT时区自动换算当地日期与时间。

Supports GMT time zone setting. The system will automatically convert the local date and time according to the GMT time zone settings.

DST 夏令时设置

Support DST setting

支持DST夏令时设置，可以自定义夏令时开始和结束时间，适应不同国家的夏令时规则。

Supports DST settings. Customize the start and end dates for daylight saving time to adapt to different countries daylight saving time rules.

八级辉光管亮度调节（支持自动亮度感应）

Brightness adjustable

辉光管和背景灯的亮度共分8级，并且可根据环境光线亮度自动调节，夜晚不影响睡眠。

8 brightness levels for Nixie tubes and backlights, which can also be automatically adjusted according to ambient light conditions (to allow sleep at night).

四国语言语音报时

Talking clock

实时语音报时，内置中文普通话、英语、日语、德语四国语言，支持实时报时，也可以设置按时间间隔进行报时。

Intelligent speech system in English, Chinese Mandarin, Japanese and German. The interval and alarm music are user customizable.

四组闹铃

Alarm

支持4组闹钟，每组闹钟可独立开启或关闭，并可设置是否在周末启用，支持贪睡功能。

Four individually configurable alarm clocks, supports snooze function. (weekend activation optional)

音乐按键音和闹铃铃声

Music key tone and alarm

多种按键音音效，方便确认设置状态，12种闹铃音乐可供选择，闹钟音量可独立设置。

Variety of key tone sound effects for easy setting confirmation. 12 kinds of alarm music, the alarm volume can be set independently.

定时开关机

Switch On/Off automatically

为了延长辉光管寿命，可以设置自动开/关机时间，Omnixie将根据设置的时间自动开/关机。

On and Off time can be set for longer tube lifetime.

红外线遥控

IR remote

除了Web页面配置以外，红外线遥控器也可实现所有功能的设置，方便快捷。

IR remote controller operation.

音量调节

Volume adjustable

音量大小共分8级，可静音。闹钟音量可独立设置。

8 volume levels. Independent Alarm volume, mute does not affect the alarm sound.

四种数字显示特效

Digits transition effects

1.正常切换 2.淡入淡出 3.交叉呼吸 4.翻牌显示 数字显示特效。

1.Normal 2. Fade in-out 3. Crossfading 4. Slot machine.

十级特效切换速度

Transition speed adjustable

十级不同的特效切换速度，可根据喜好设定特效切换的快慢。

Ten speeds available for the transition.

四种冒号显示特效

Colons effects

1.呼吸模式 2.闪烁模式 3.常亮模式 4.常闭模式 四种冒号显示特效。

1.Fade in-out 2. Blinking 3. Always on 4. Always off

三种背景光显示特效

Background light effects

1.常亮模式 2.呼吸模式 3.常闭模式 三种背景光显示特效。

1.Always on 2. Fade in-out 3. Always off

十五种背景光颜色方案

Background light color scheme

15种不同的背景光颜色配置方案，每个辉光管底部的背景光颜色可不同。

15 types of background light color scheme can be configured.

辉光管型号 Nixie tubes Omnixie S series

NL-5440A/5441A/5440/5441

B-5440A/5441A/5440/5441

 Omnixie E series

NL-840/841/842/845/846/848/900/901

Omnixie C series

IN-14/IN-8-2/Z570M/Z573M/Z574M/ZM1080

电源接口类型 Power input

Micro-USB

电源输入电压 Voltage

直流5V DC 5V

工作电流 Current

700mA Max

WIFI标准 Wifi standard

IEEE 802.11 b/g/n

频率范围 Frequency range

2.412GHz-2.484GHz

天线形式 Antenna

内置板载PCB天线

辉光管高度 40mm-55mm

外壳材质 Material of housing

铝合金面板、实木中框、不锈钢底版

工作温度 Operation temperature

0℃ to 60℃ (32℉ to 140 ℉)

外形尺寸 Dimension

底座 长 x 宽 x 高 192mm x 62mm x 6mm

辉光管高度 40mm-55mm

重量 Weight

240g 仅主机 500g 完整包装

创作详情 | Details

Released on 7th Jun, 2012. Updated on 25th Sep, 2012.

Sold out

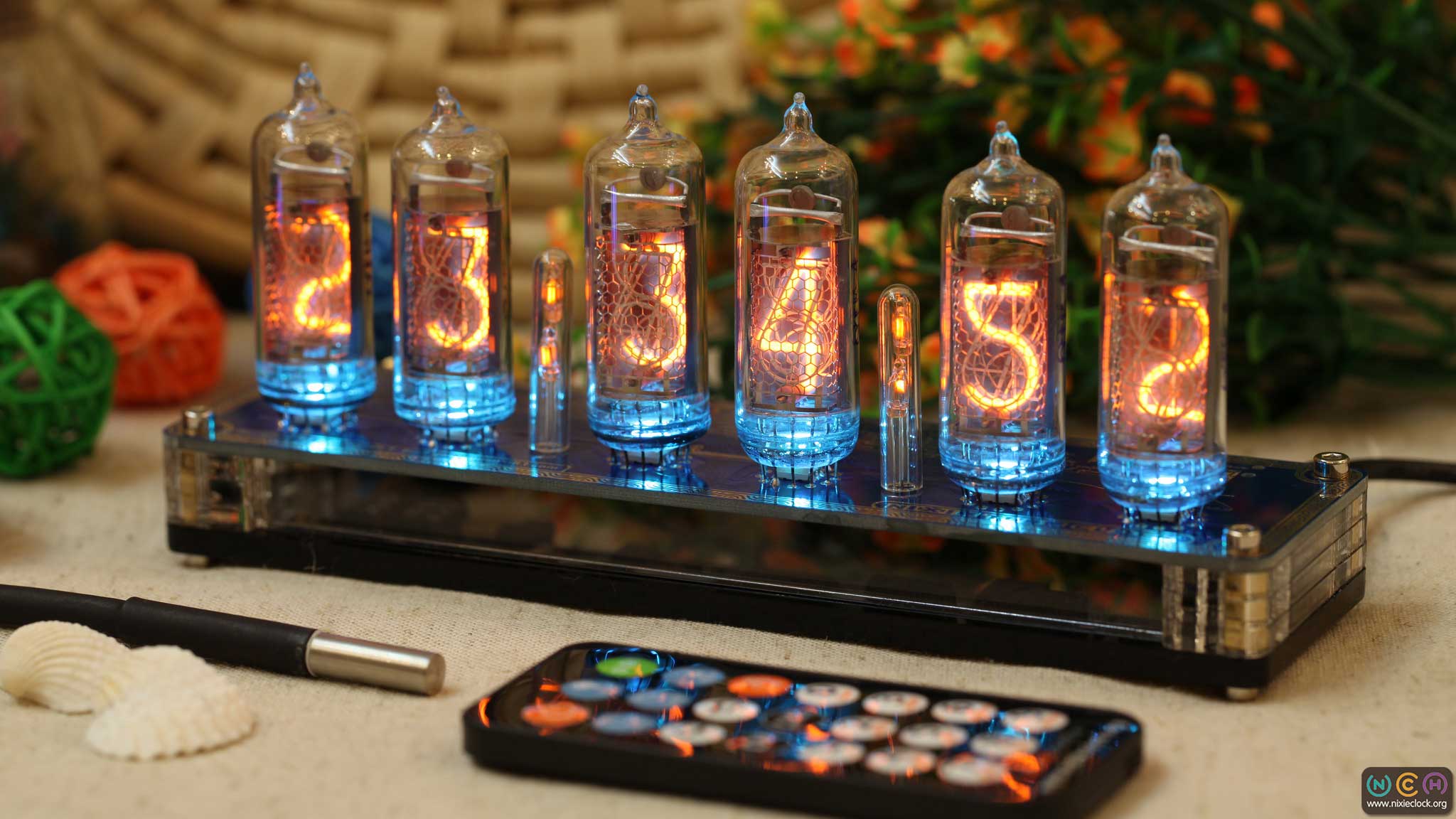

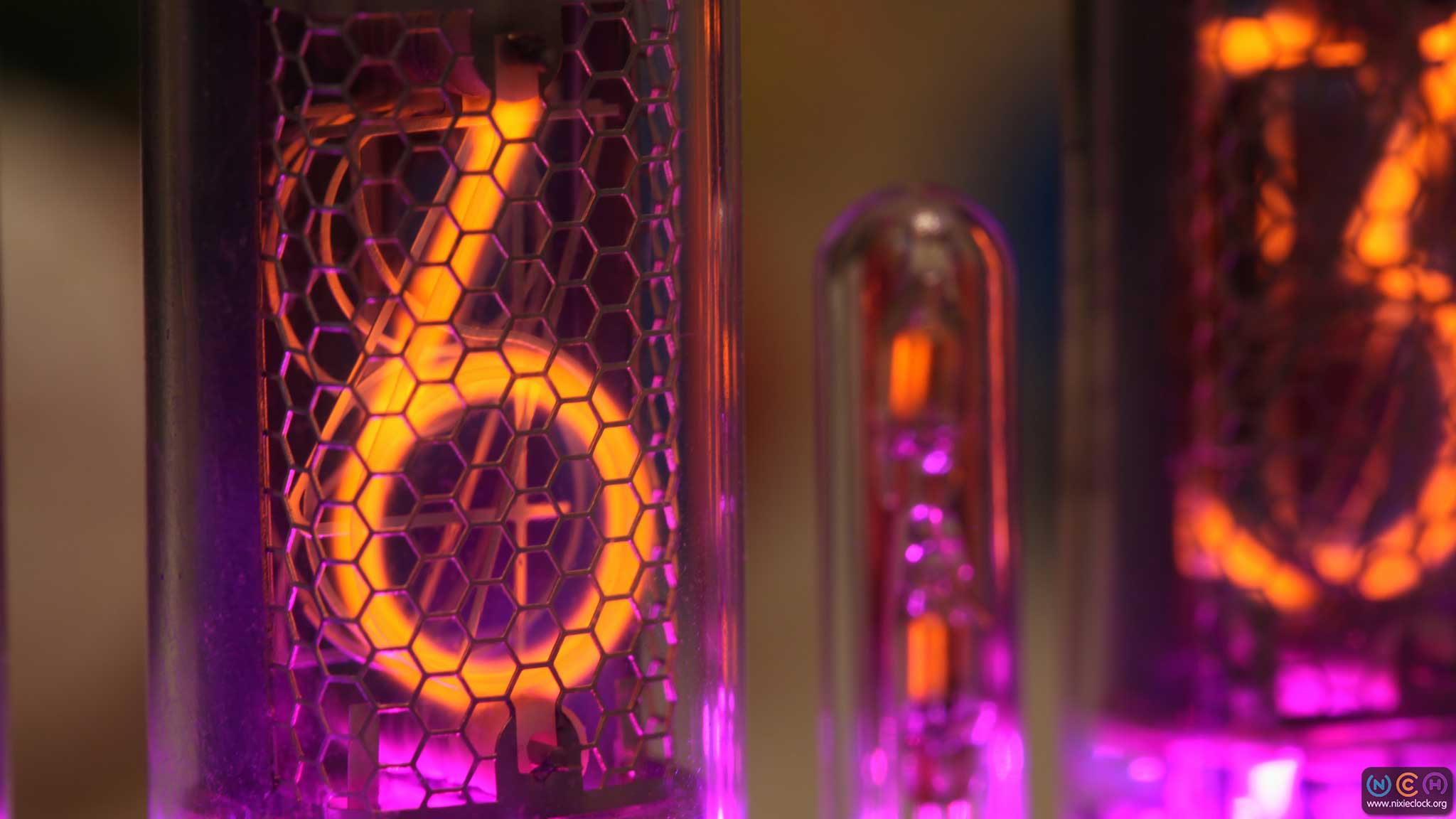

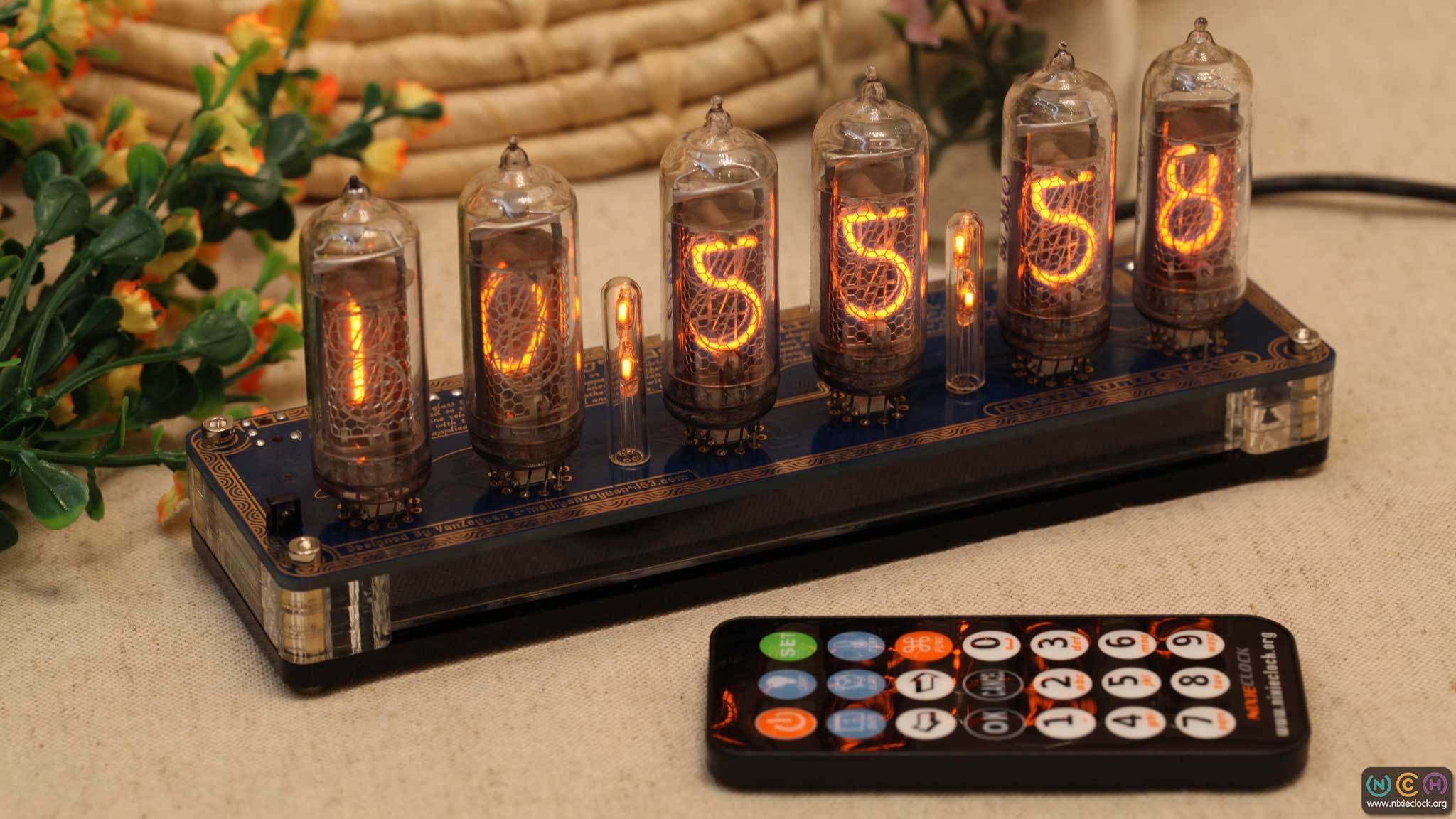

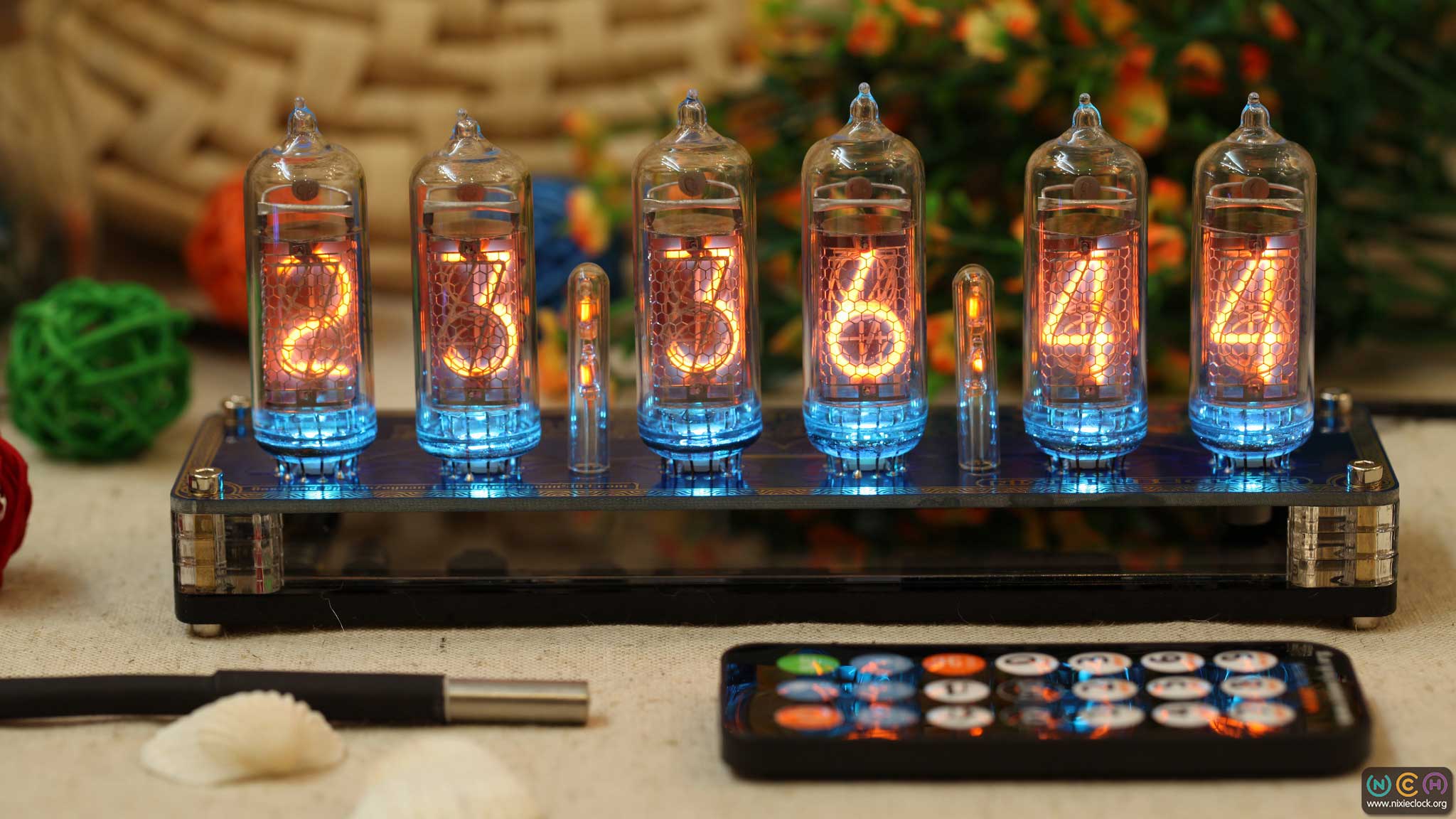

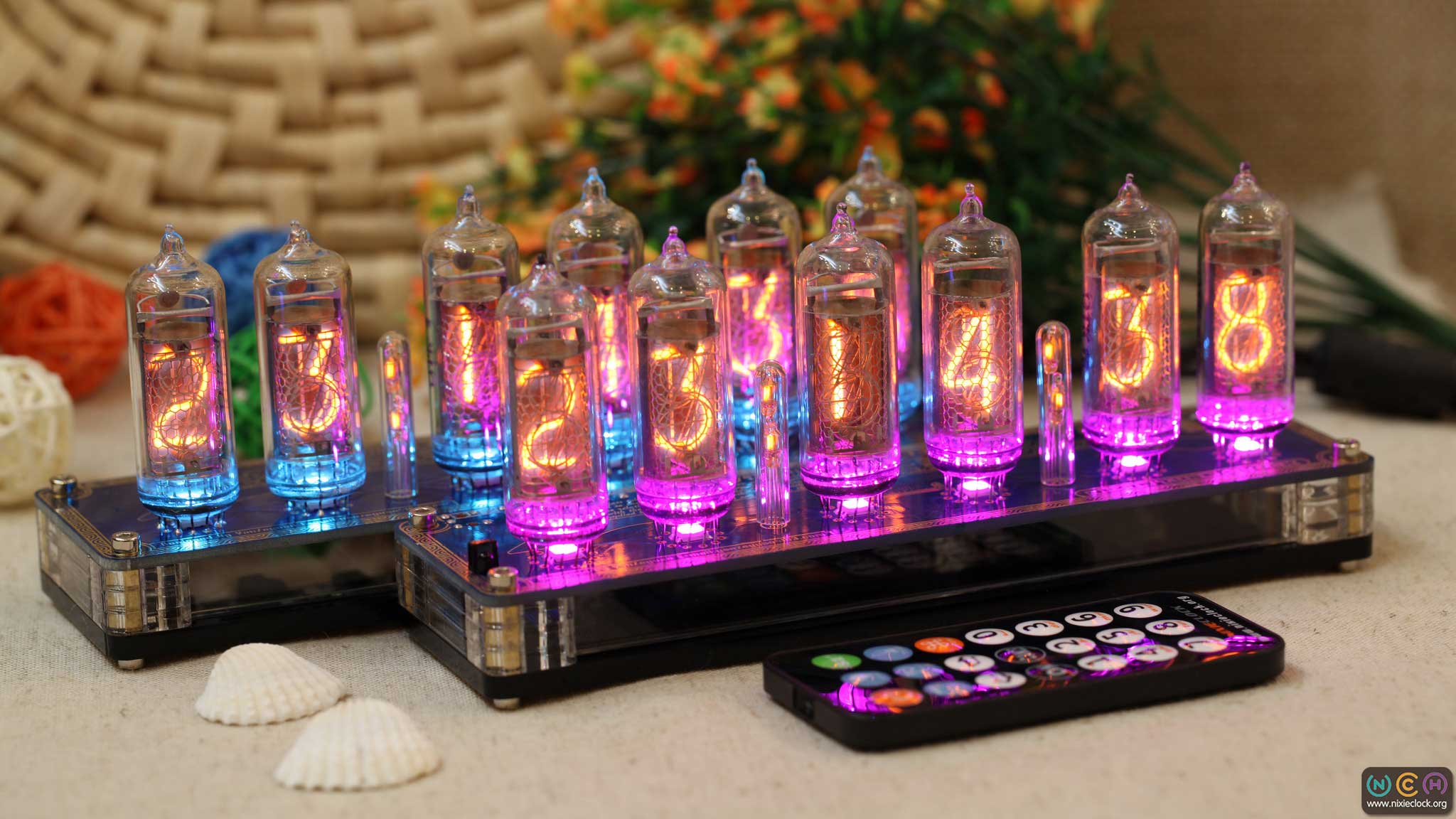

IN-14 Nixie Clock Gold Edition

Nixie Tube Clock with IN-14 Nixie Tubes

IN-14 Nixie Clock Gold Edition | IN-14 辉光钟黄金纪念版 是我第一次使用IN-14辉光管创作的辉光钟，我采用了大胆的沉金PCB版面设计，将复古的黄金花边搭配书本线条，并将辉光管的工作原理英文介绍使用沉金文字印在了PCB版面上，整个PCB主板作为整个 Nixie Clock 的顶部面板，底座采用激光切割亚克力板制作。

IN-14 Nixie Clock 黄金纪念版支持红外线遥控器，可外接温度传感器，且支持GPS自动校时功能。

IN-14 Nixie Clock Gold Edition is the first time I use the IN-14 Nixie Tube to create a Nixie Clock. The lace is matched with the lines of the ‘book’, and the working principle of the Nixie Tube is introduced in English on the top of PCB board. The entire PCB board is used as the top panel of the Nixie Clock. The base is made of laser-cut acrylic sheet.

The IN-14 Nixie Clock Gold Edition supports an infrared remote controller, which can be connected to an external temperature sensor, and supports GPS automatic time adjustment.

1、 前苏联产IN-14 6位数字辉光管显示日期（年月日）和时间（时分秒）；

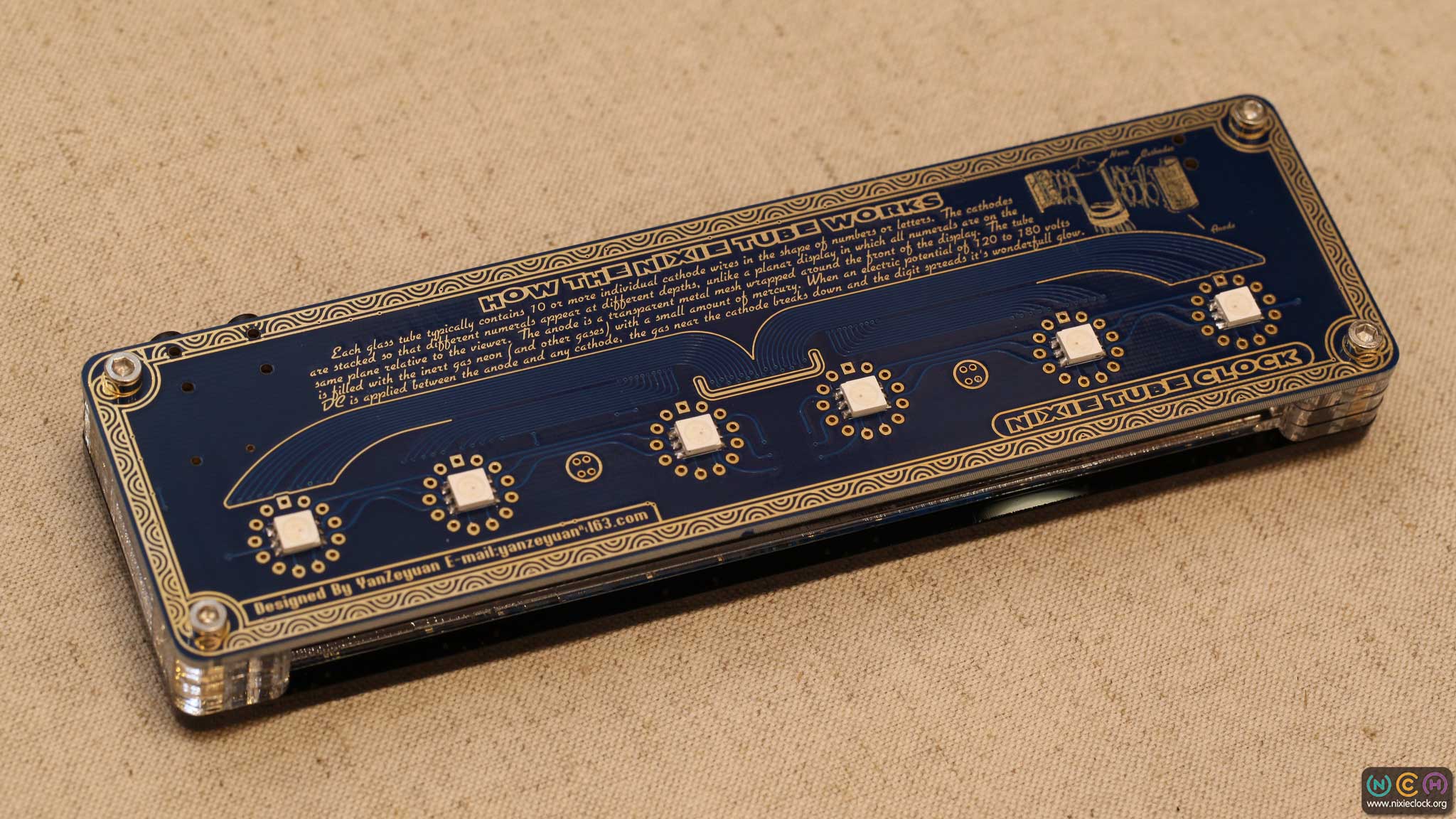

2、 PCB板厚2.0，沉金工艺处理，艺术花边效果，内嵌How The Nixie Tube Works原版英文镀金叙述及辉光管原始解剖图，颇具收藏价值；
3、 单芯片集成工艺，一颗IC直接驱动6颗辉光管，性能稳定可靠；
4、 红外线遥控控制所有功能，时钟本身无按键，简洁大方；
5、 GPS自动校时功能，支持手动启动GPS校时，可选外接GPS模组；
6、 内置GMT时区设置功能，并集成格林尼治时间自动换算当前时区日期时间的算法，断电记忆时区设置，无需担心准确度问题；
7、 四种辉光数字切换效果：Crossfade.Fadein and fadeout. Flipover.Standard；
8、 4只3毫米直径氖灯组成双冒号，呼吸效果指示；
9、 两组闹钟功能，可分别设置不同时间，可分别启用或关闭；
10、 室内室外温度显示功能，可选配室内或室外温度传感器；
11、 具备摄氏度/华氏度温度单位切换功能；
12、 支持断点保存温度单位设置，无需再切换温度单位；
13、 配备12v全球通用的电源适配器；
14、 激光切割亚克力底座+不锈钢内六角螺丝，彰显沉金工艺电路板特色；
15、 采用DS3231高精度时钟芯片，内置温补晶振，走时精确，年误差1分钟以内；
16、 内置锂电池，断电5年仍旧能够自动计时；
17、 RGB全彩背景光显示，可手动切换背景光显示模式，手动选择色彩，或关闭背景光功能；
18、 支持公历日期显示和中国农历日期显示；
19、 具备YY.MM.DD日期格式和MM.DD.YY日期格式选择；
20、 支持断电保存日期格式设置，无需再切换格式；
21、 支持12小时及24小时时间格式；
22、 支持断电后自动记忆时间格式，无需再切换时间格式；
23、 支持“赤橙黄绿青蓝紫”代表周一至周日的色彩星期指示功能；

输入电压              直流12V

工作电流              300mA（最大500mA）

辉光管型号           IN-14（IN-8-2） 1976-1984前苏联制造

工作温度              0℃至60℃

外壳材质              亚克力板+激光切割

外形尺寸              长175mm 宽50mm 辉光管高度54.5mm 直径19mm

重量                     150g

创作详情 | Details

Released on 9th Apr, 2011.

Sold out

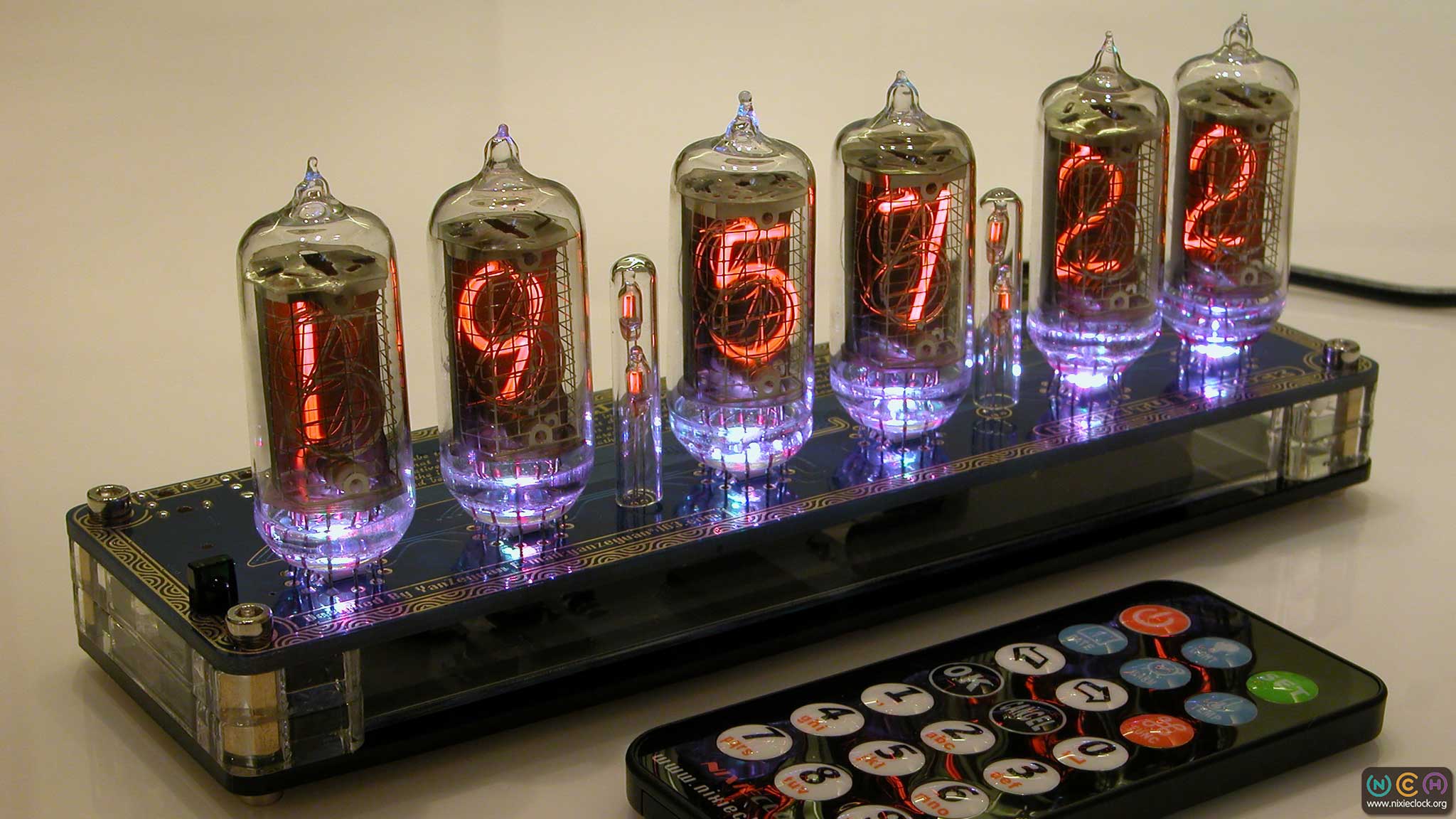

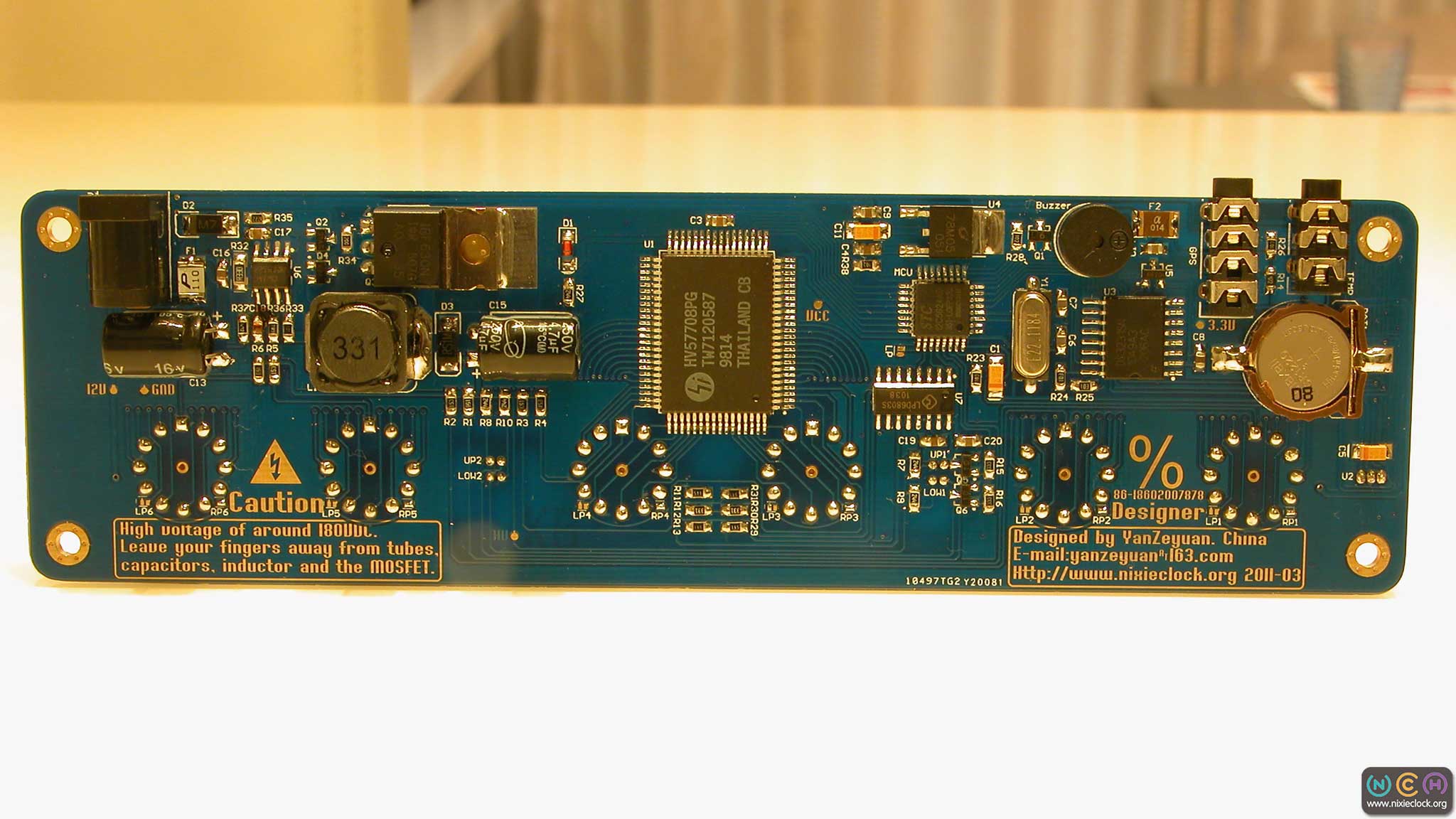

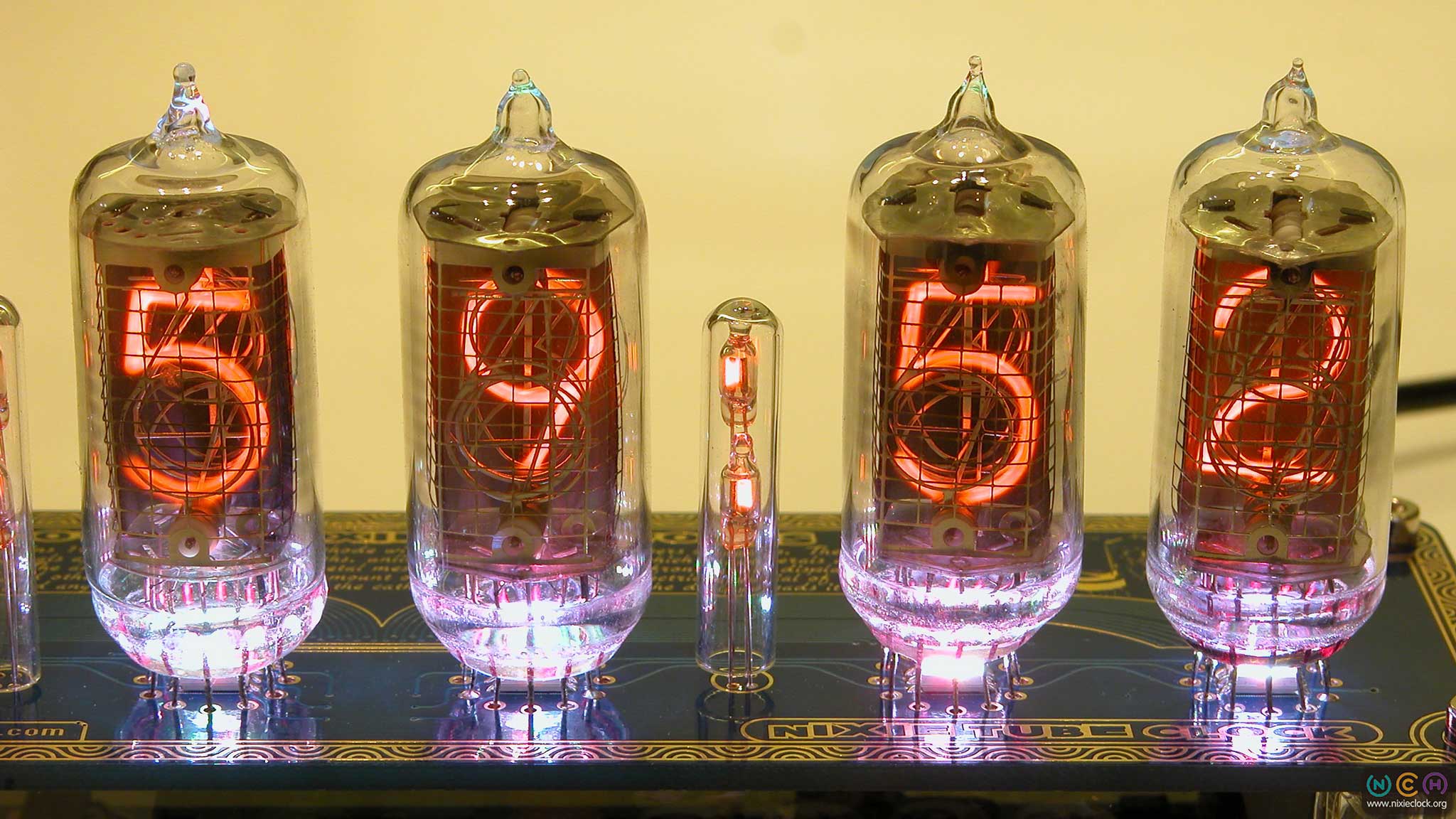

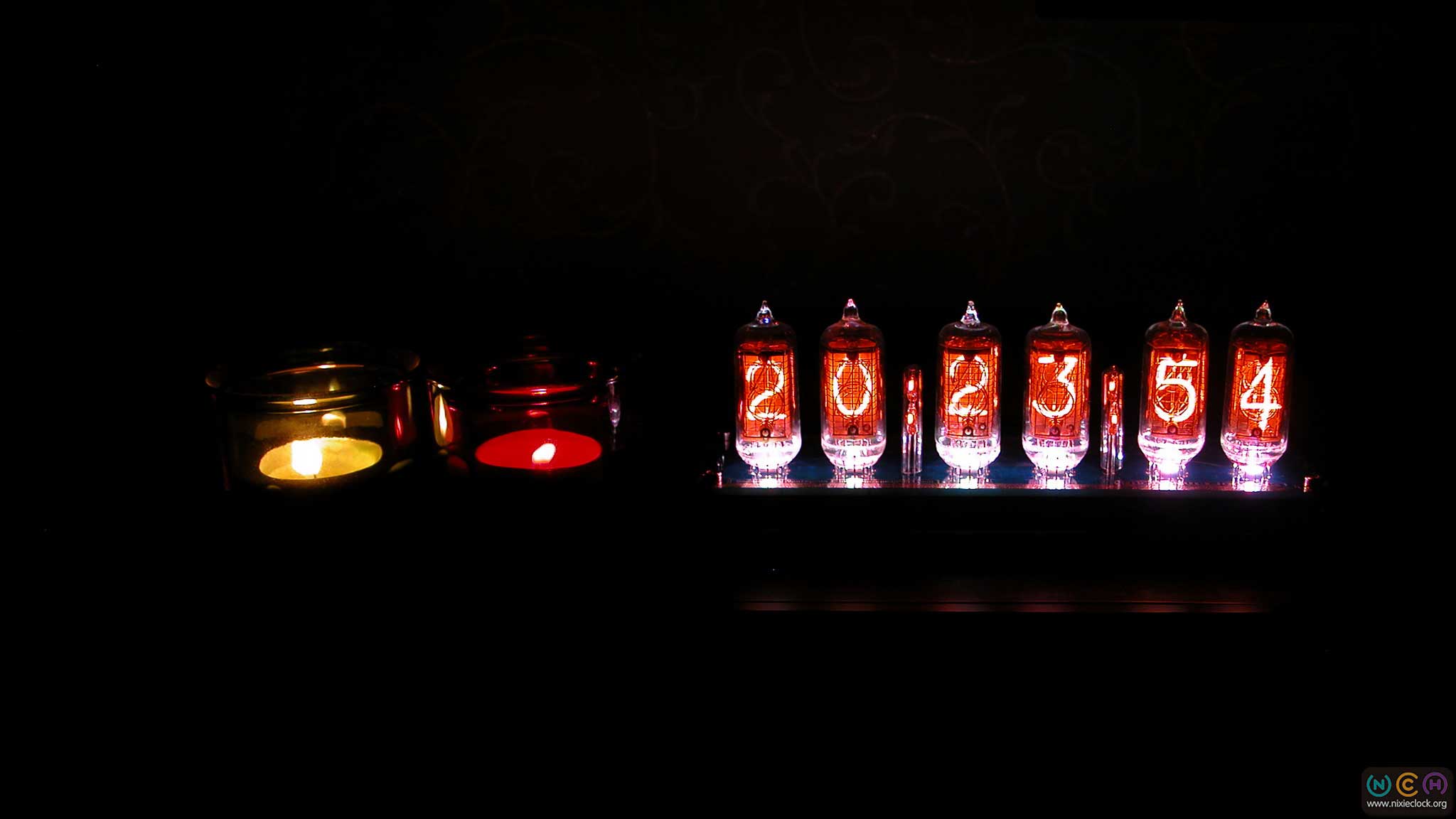

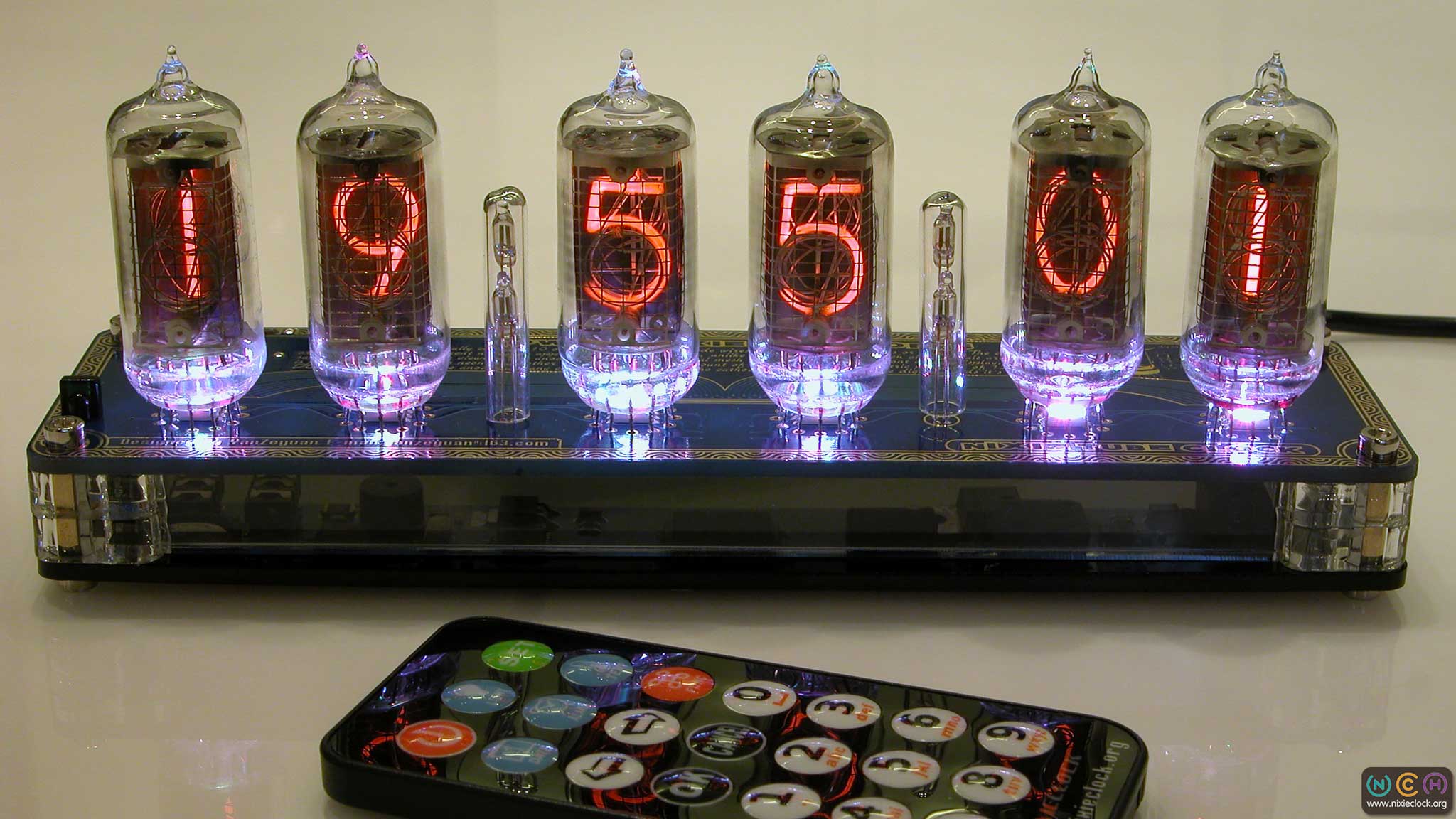

QS18-12 Nixie Clock Gold Edition

Nixie Tube Clock with QS18-12 Nixie Tubes

QS18-12 Nixie Clock Gold Edition | QS18-12 辉光钟黄金纪念版 采用的是中国产18mm直径的QS18-12辉光管，我采用了大胆的沉金PCB版面设计，将复古的黄金花边搭配书本线条，并将辉光管的工作原理英文介绍使用沉金文字印在了PCB版面上，整个PCB主板作为整个 Nixie Clock 的顶部面板，底座采用激光切割亚克力板制作。

QS18-12 Nixie Clock 黄金纪念版支持红外线遥控器，可外接温度传感器，且支持GPS自动校时功能。

QS18-12 Nixie Clock Gold Edition used 6pcs QS18-12 Chinese Nixie Tubes with 18mm diameter. The lace is matched with the lines of the ‘book’, and the working principle of the Nixie Tube is introduced in English on the top of PCB board. The entire PCB board is used as the top panel of the Nixie Clock. The base is made of laser-cut acrylic sheet.

The QS18-12 Nixie Clock Gold Edition supports an infrared remote controller, which can be connected to an external temperature sensor, and supports GPS automatic time adjustment.

1、 6位数字辉光管显示日期（年月日）和时间（时分秒）；

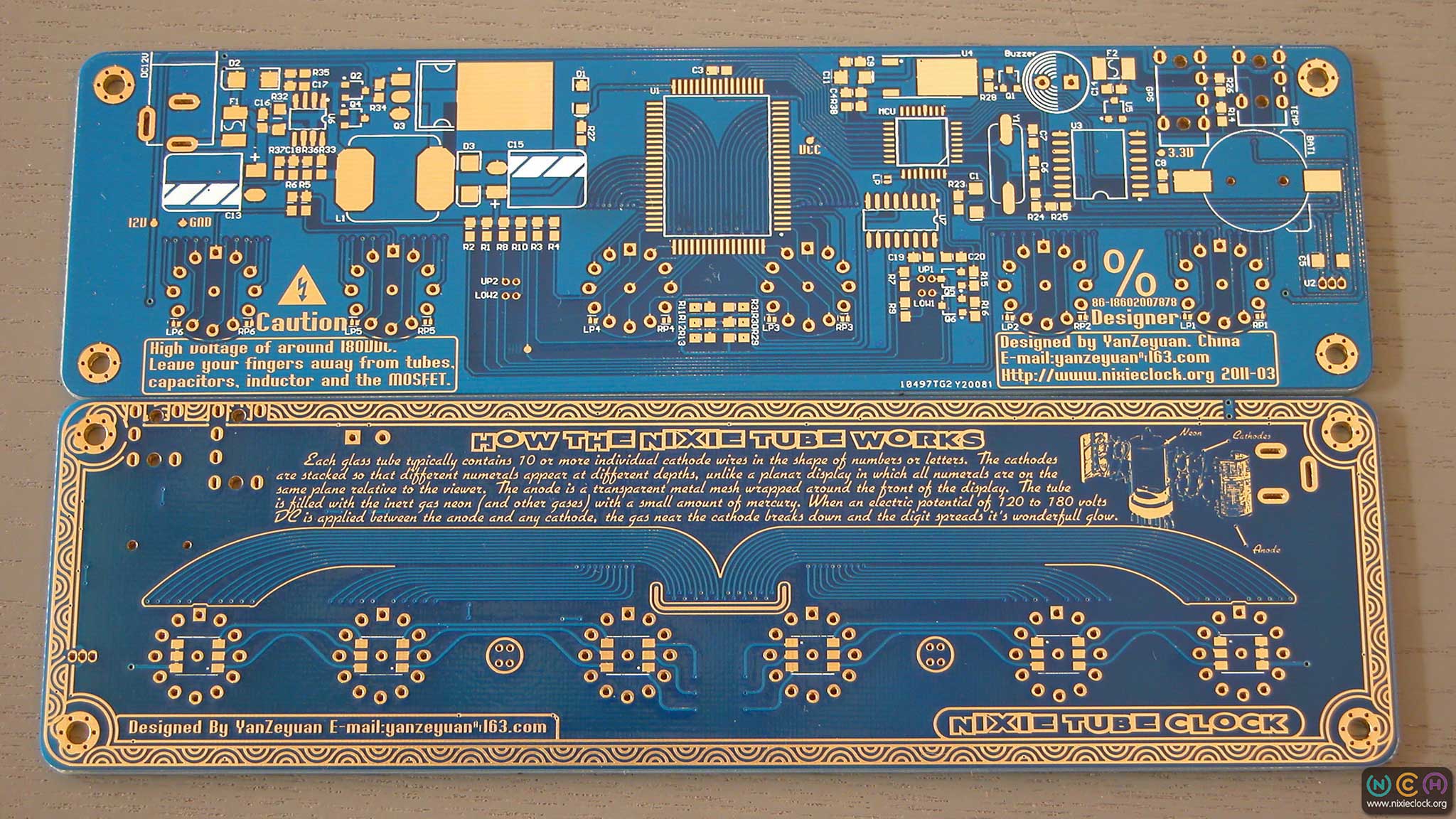

2、 PCB板厚2.0，沉金工艺处理，艺术花边效果，内嵌How The Nixie Tube Works原版英文镀金叙述及辉光管原始解剖图，颇具收藏价值；
3、 单芯片集成工艺，一颗IC直接驱动6颗辉光管，性能稳定可靠；
4、 红外线遥控控制所有功能，时钟本身无按键，简洁大方；
5、 GPS自动校时功能，支持手动启动GPS校时，可选外接GPS模组；
6、 内置GMT时区设置功能，并集成格林尼治时间自动换算当前时区日期时间的算法，断电记忆时区设置，无需担心准确度问题；
7、 四种辉光数字切换效果：Crossfade.Fadein and fadeout. Flipover. Standard；
8、 4只3毫米直径氖灯组成双冒号，呼吸效果指示；
9、 两组闹钟功能，可分别设置不同时间，可分别启用或关闭；
10、 室内室外温度显示功能，可选配室内或室外温度传感器；
11、 具备摄氏度/华氏度温度单位切换功能；
12、 支持断点保存温度单位设置，无需再切换温度单位；
13、 配备12v全球通用的电源适配器；
14、 激光切割亚克力底座+不锈钢内六角螺丝，彰显沉金工艺电路板特色；
15、 采用DS3231高精度时钟芯片，内置温补晶振，走时精确，年误差1分钟以内；
16、 内置锂电池，断电5年仍旧能够自动计时；
17、 RGB全彩背景光显示，可手动切换背景光显示模式，手动选择色彩，或关闭背景光功能；
18、 支持公历日期显示和中国农历日期显示；
19、 具备YY.MM.DD日期格式和MM.DD.YY日期格式选择；
20、 支持断电保存日期格式设置，无需再切换格式；
21、 支持12小时及24小时时间格式；
22、 支持断电后自动记忆时间格式，无需再切换时间格式；
23、 支持“赤橙黄绿青蓝紫”代表周一至周日的色彩星期指示功能；

输入电压              直流12V

工作电流              400mA（最大600mA）

辉光管型号           QS18-12 中国制造

工作温度              0℃至60℃

外壳材质              亚克力板+激光切割

外形尺寸              长175mm 宽50mm 辉光管高度54.5mm 直径19mm

重量                     150g

创作详情 | Details

Released on 25th Nov, 2010. Updated on 14th Dec, 2010.

Sold out

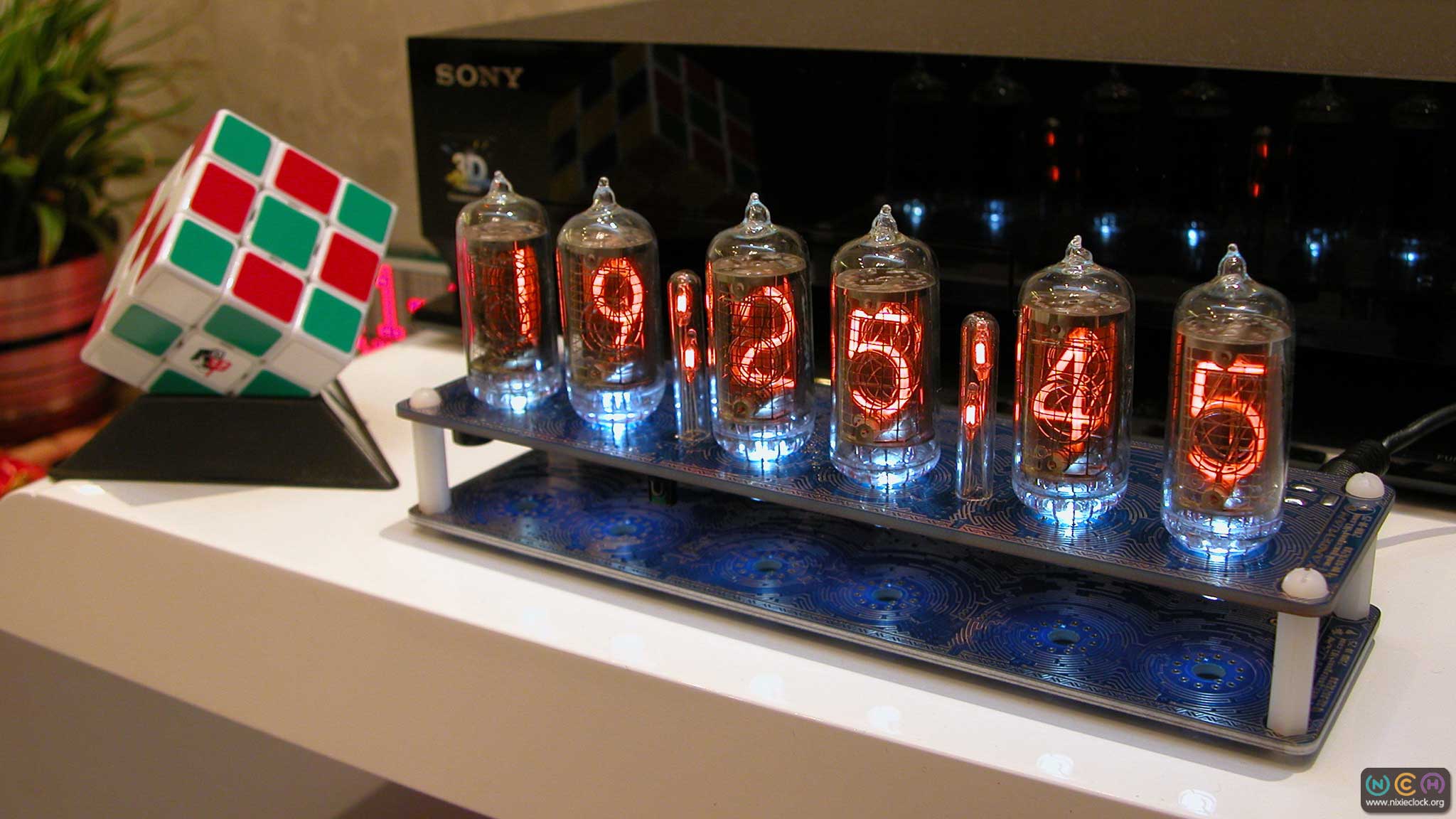

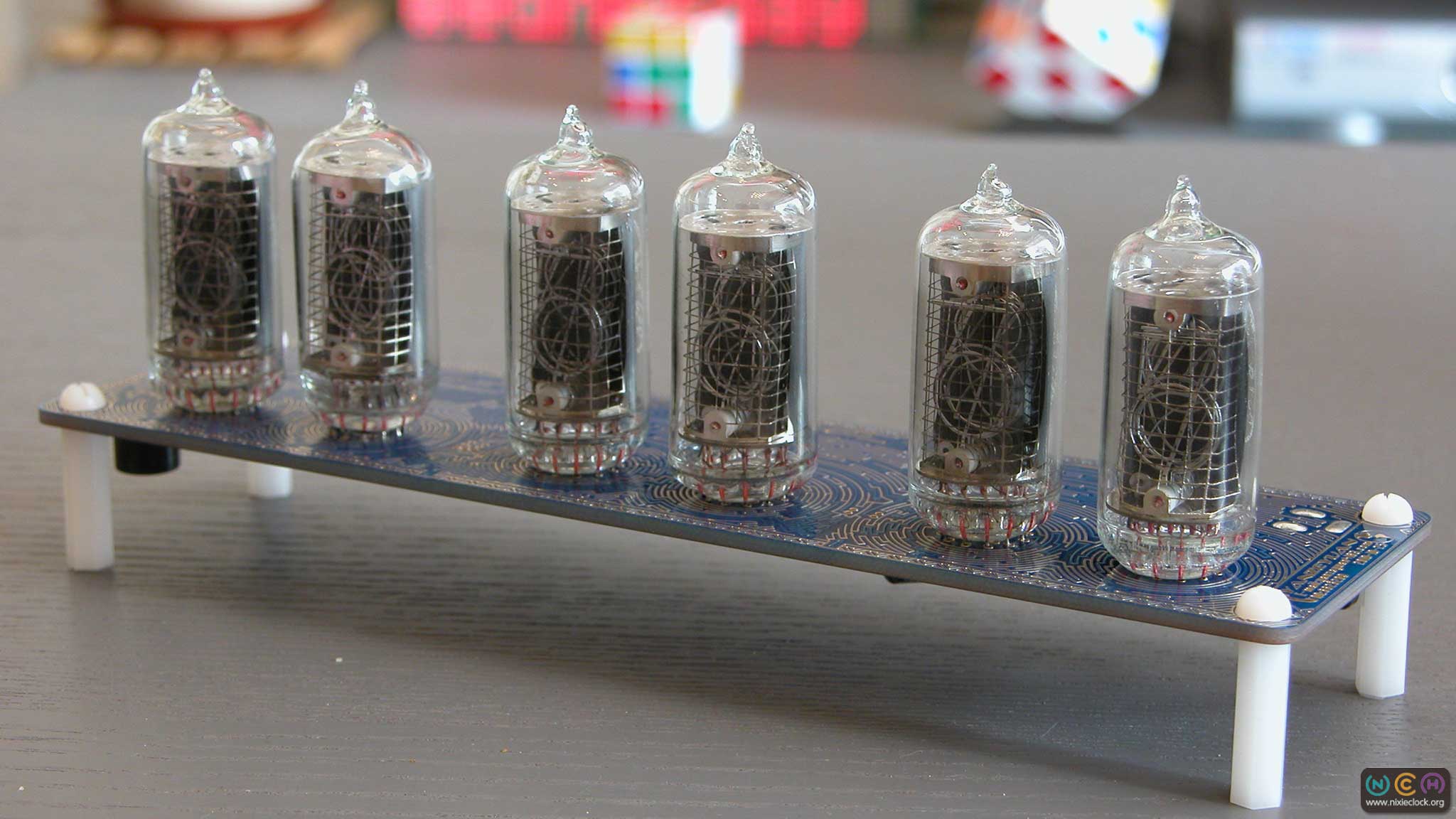

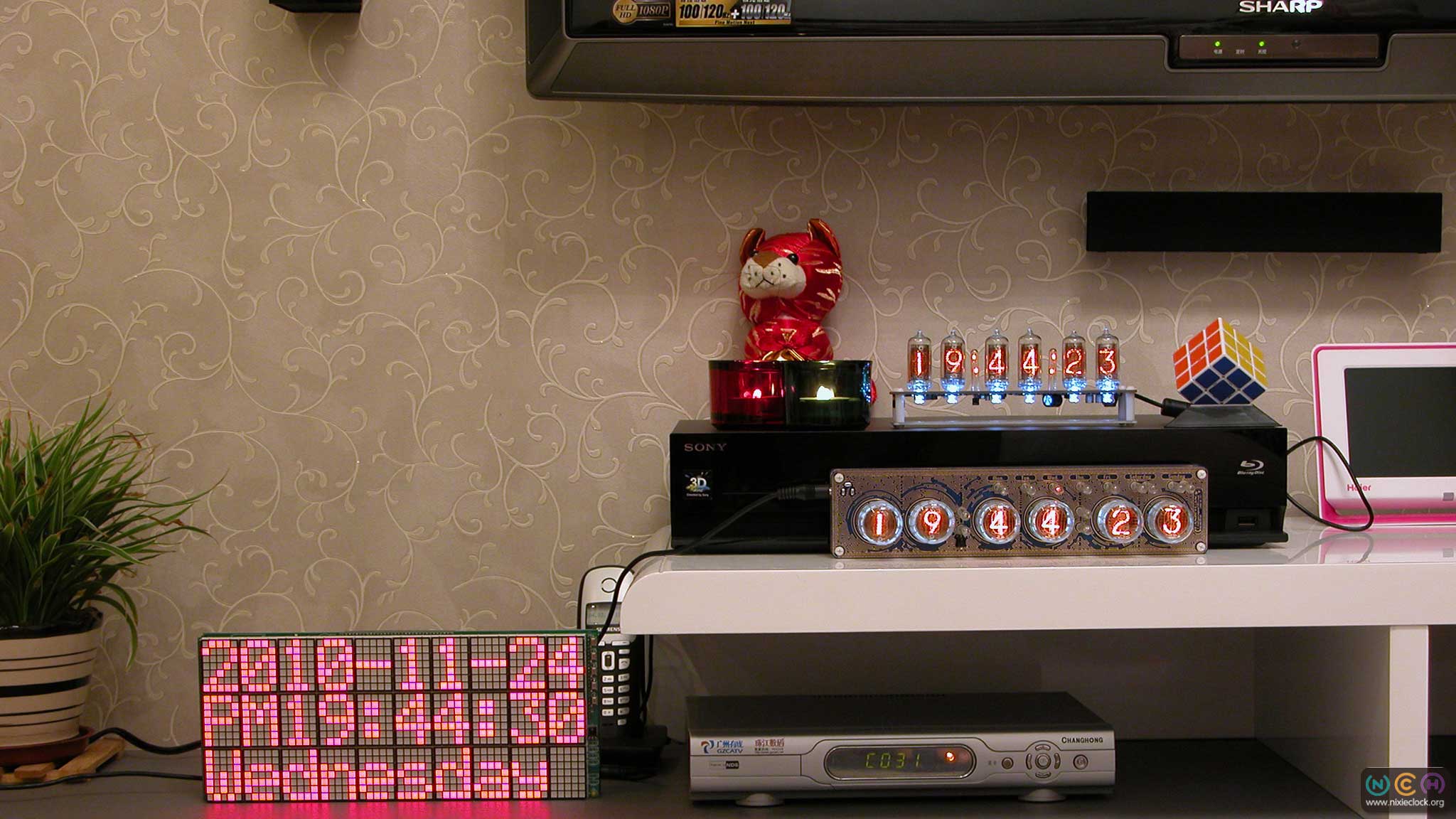

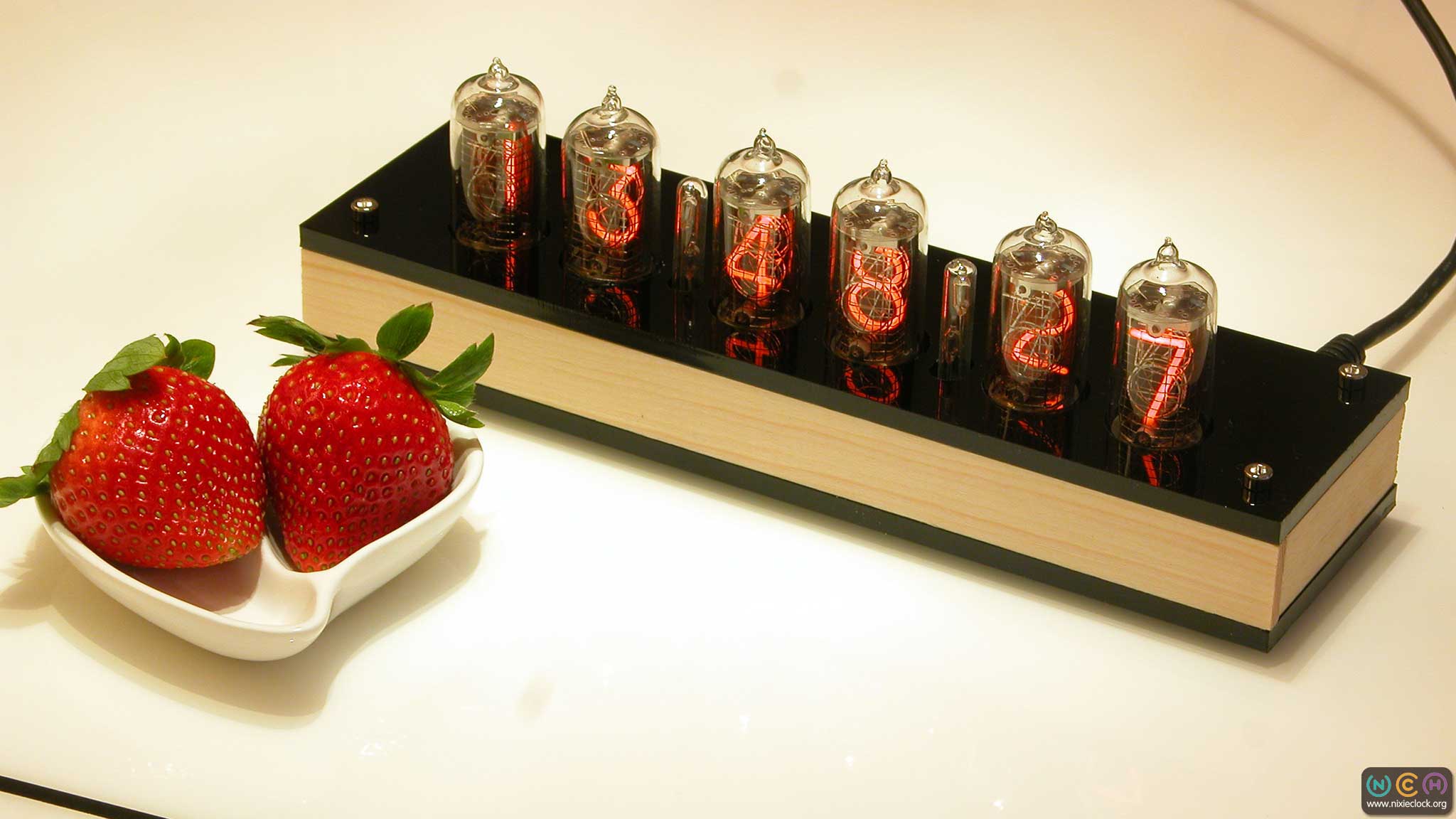

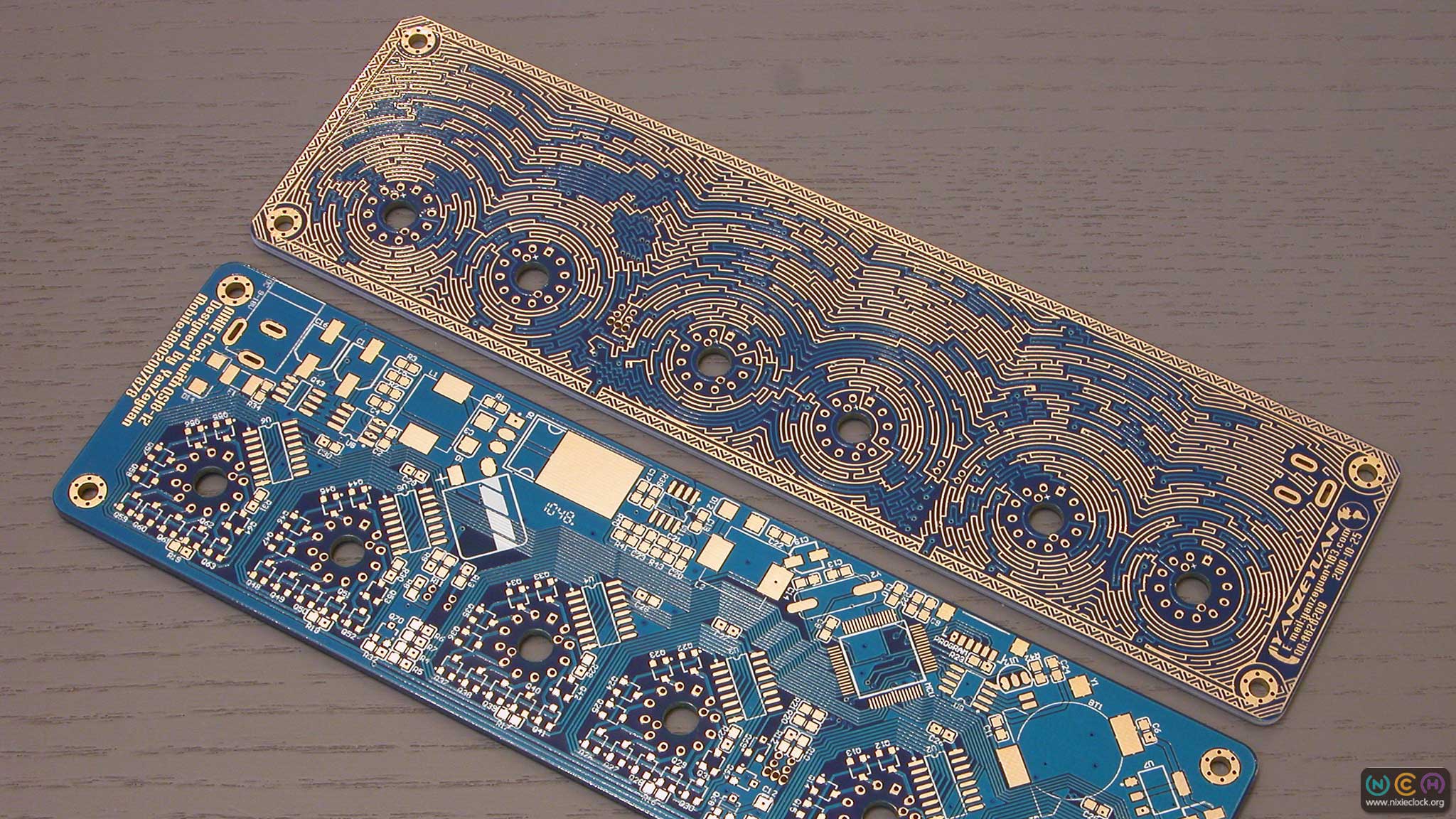

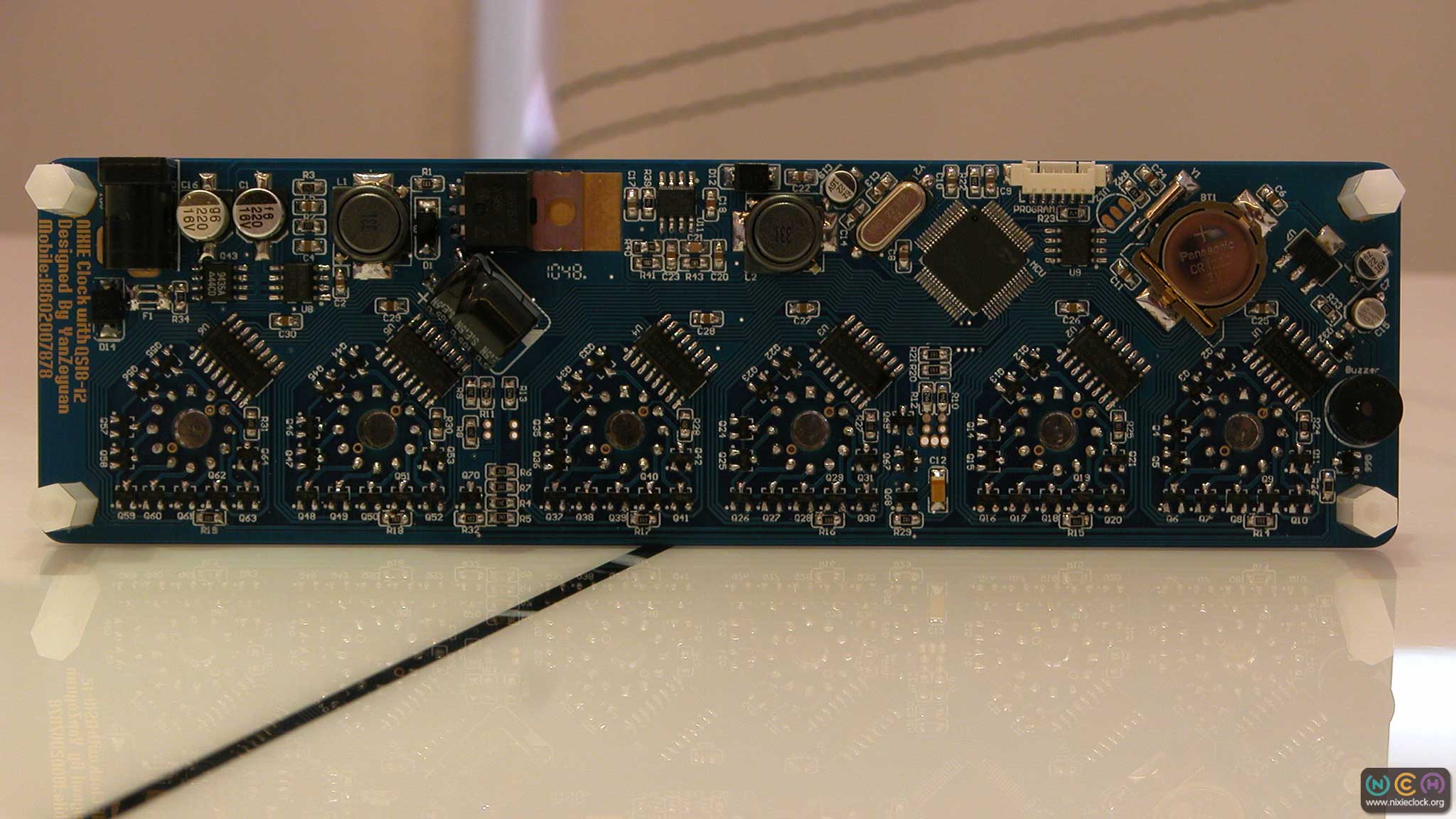

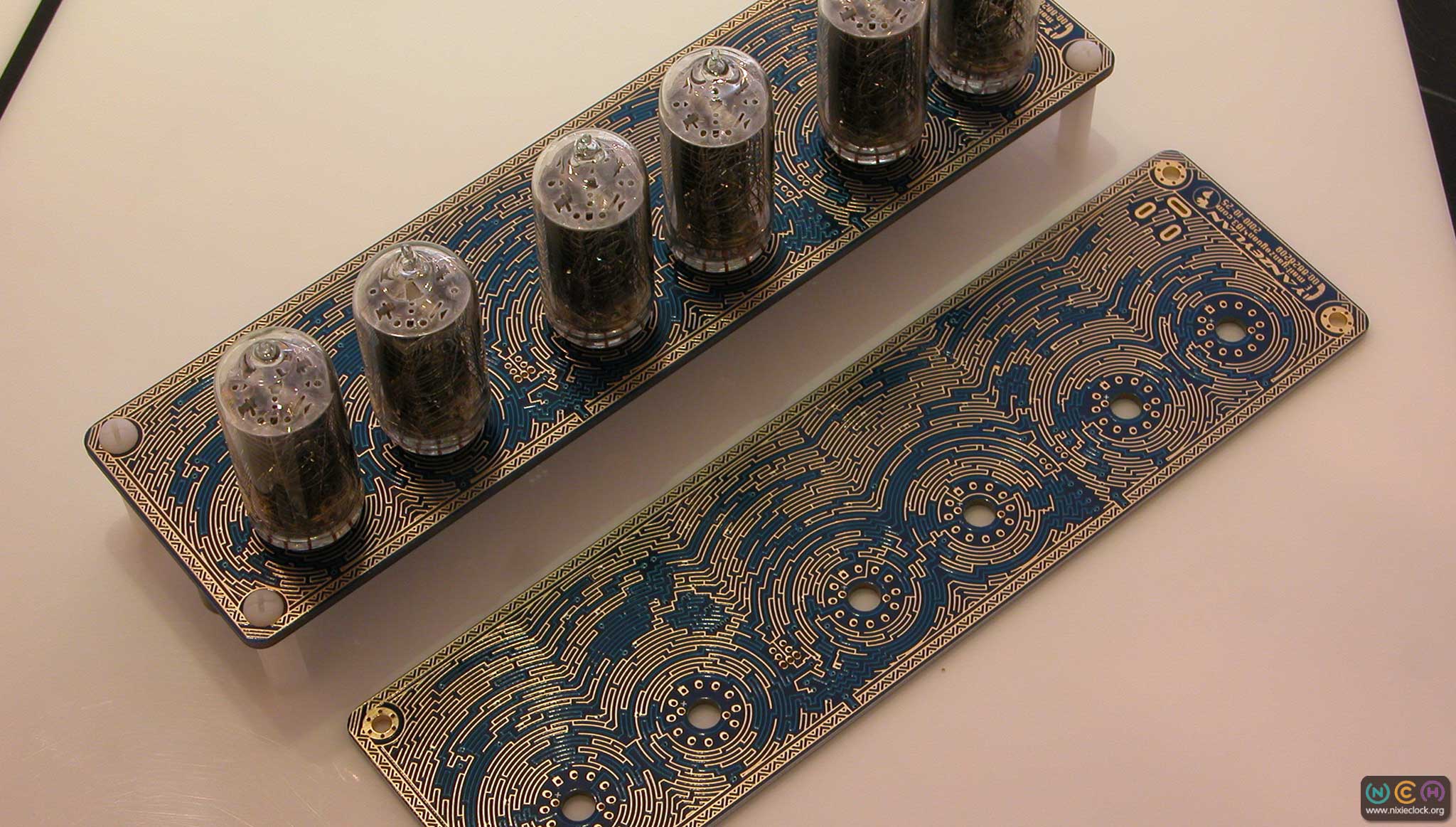

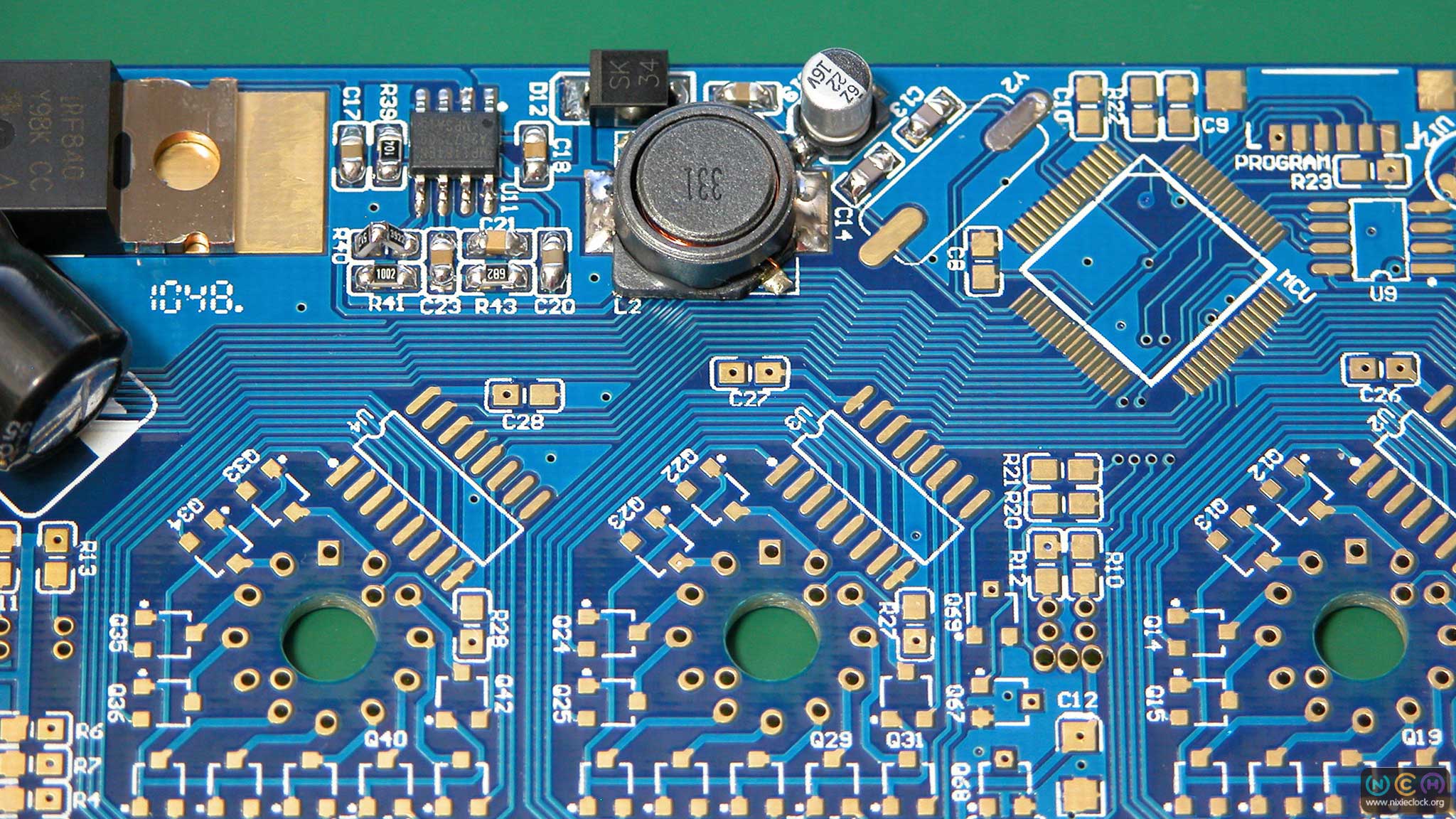

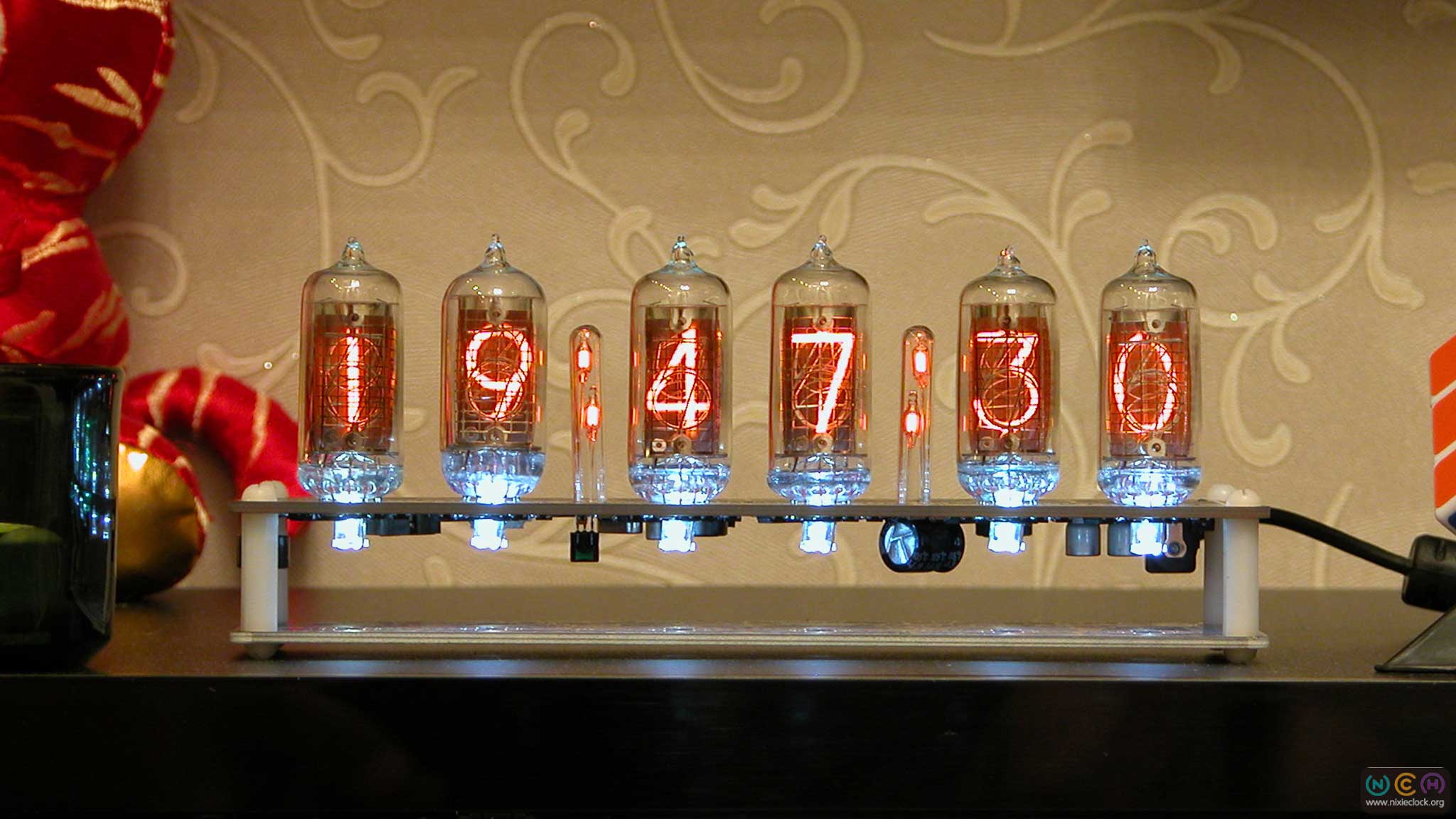

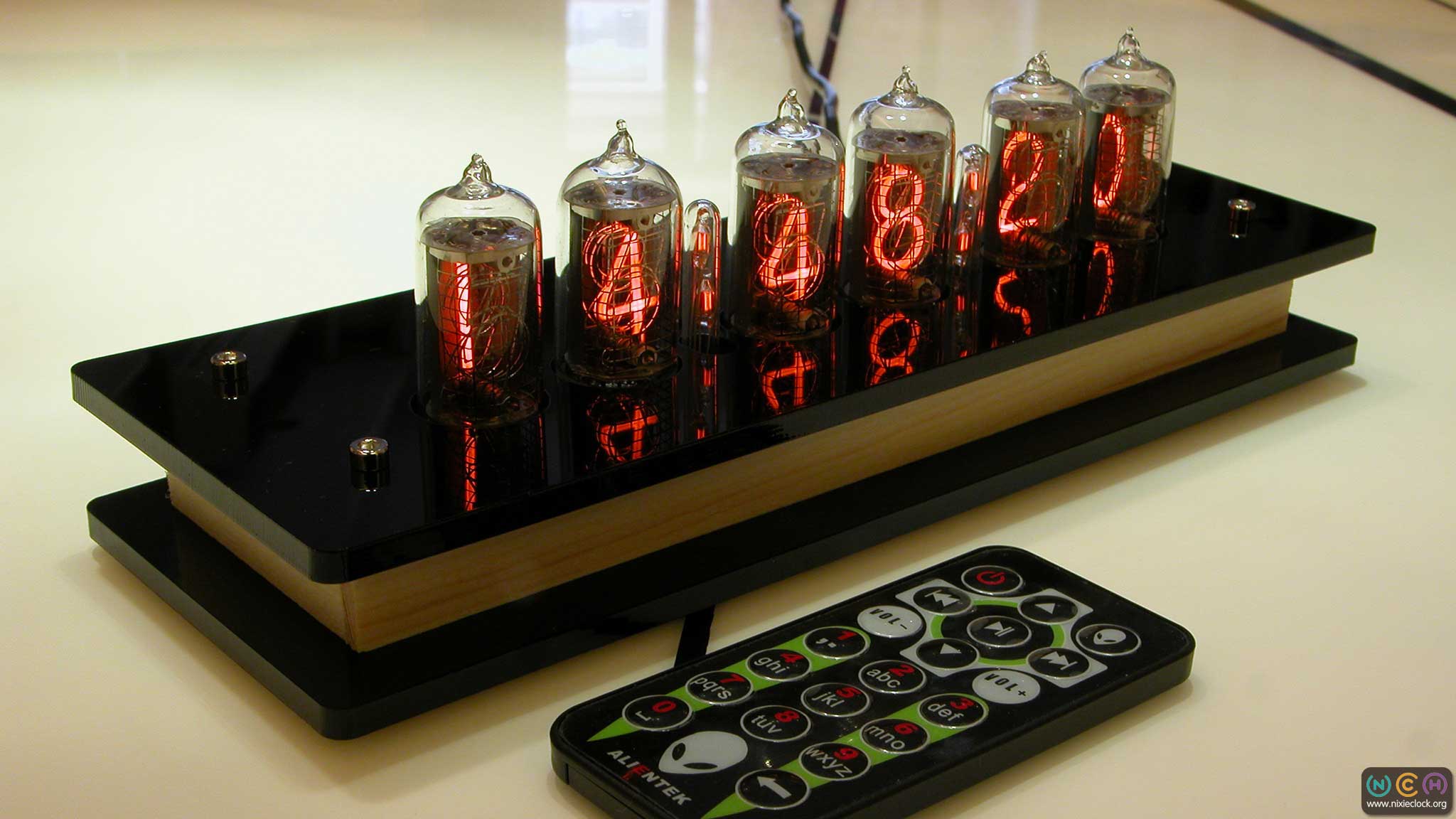

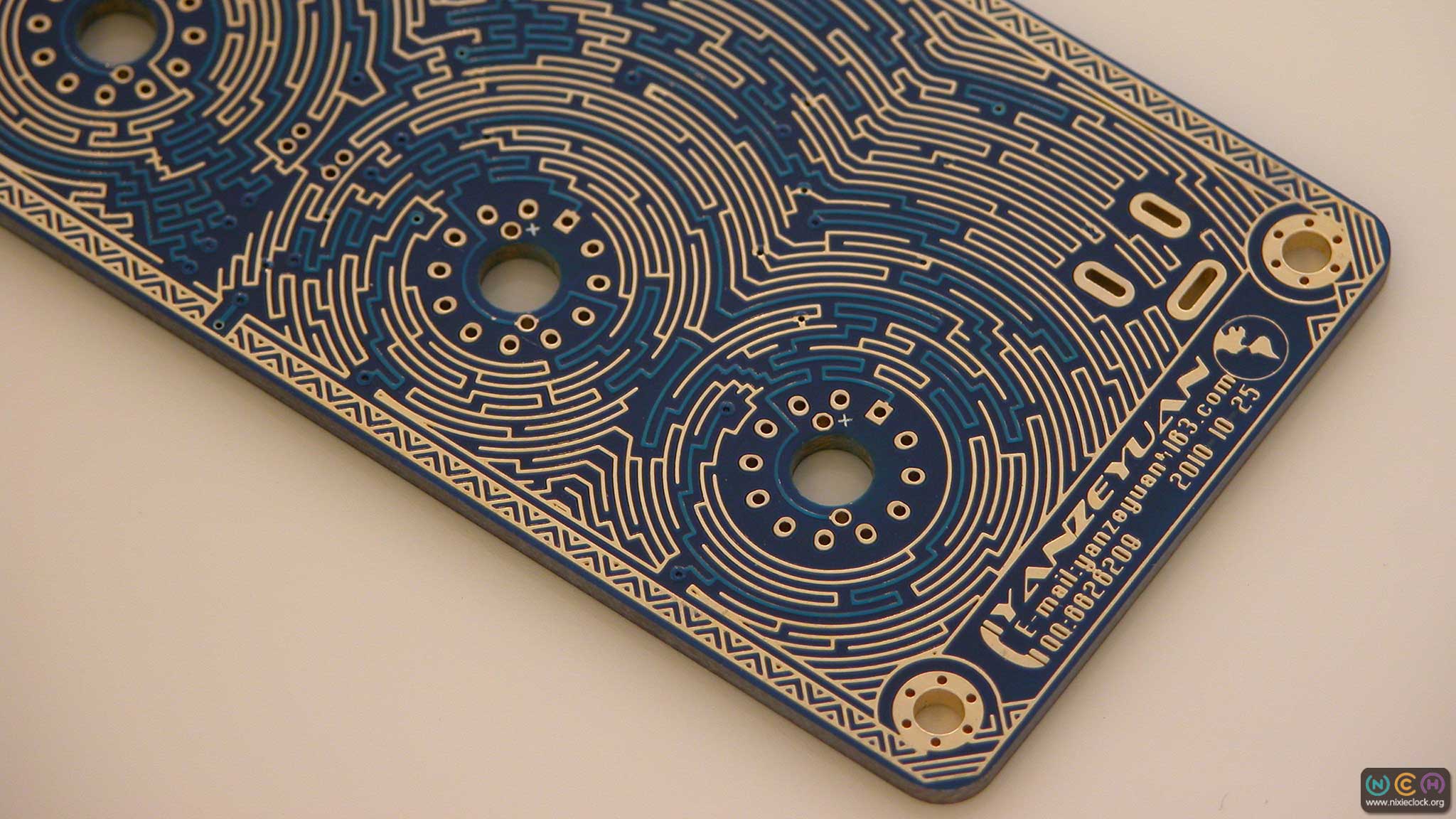

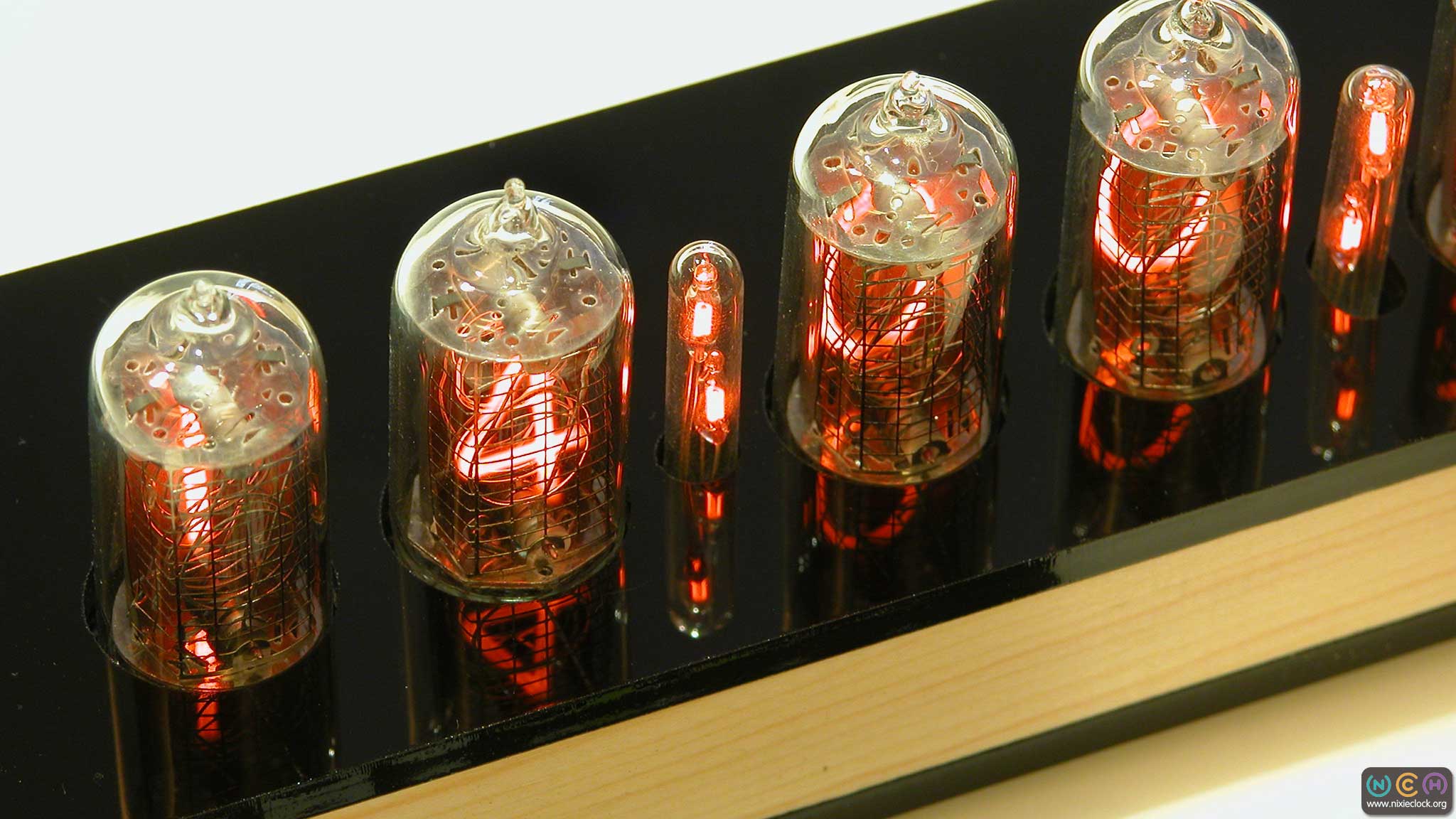

QS18-12 Nixie Clock Lite

Nixie Tube Clock with QS18-12 Nixie Tubes

QS18-12 Nixie Clock Lite | QS18-12 辉光钟 是我第一次使用侧显的辉光管来设计创作的辉光钟。此次采用的是中国产18mm直径的QS18-12辉光管，我采用了大胆的沉金PCB版面设计，整个PCB面版采用了环形迷宫线条填充，而且让整个PCB主板作为 Nixie Clock 的顶部面板。

QS18-12 Nixie Clock 黄金纪念版支持红外线遥控器。

这款作品有幸被刊登在《无线电》杂志2011年第七期。

QS18-12 Nixie Clock Lite is the first time I use the side view Nixie Tube to create a Nixie Clock. This time I used 6pcs QS18-12 Chinese Nixie Tubes with 18mm diameter. I used a gold PCB layout design. The entire PCB board was filled with a circular labyrinth line, and the entire PCB board was used as the top panel of the Nixie Clock

The QS18-12 Nixie Clock Lite supports infrared remote controller.

This design was fortunate to be published in the seventh issue of Radio Magazine in 2011.

1、采用DC12V供电，最大耗电电流280mA。
2、使用6只QS18-12辉光数码管，能同时显示年月日或同时显示时分秒。
3、采用4颗直径3mm的氖灯，能指示时钟冒号。
4、采用红外遥控器进行所有功能操作（开/关时钟、显示农历、公历、室内温度、调整日期时间等等）。
5、每颗辉光管底部有一颗贴片高亮白光LED做背景灯，在关机的时候背景灯能够每秒钟交替明暗一次（注意是明暗过渡，不是亮和灭，采用了PWM制作的LED调光，在晚上效果很炫），也可以在开机的时候通过遥控器打开或关闭背景灯功能。
6、采用无源蜂鸣器来对每一次遥控操作进行声音提示，不同的操作功能和结果会有不同的响声。
7、能够根据公历时间自动计算出农历日期，在设置时只需要设置好公历日期即可。
8、为了延长辉光管的寿命（毕竟电子管的寿命相对LED短很多），可以用遥控器关闭辉光时钟，但每到整点时刻，辉光钟能自动启动显示10秒钟时间，启动时会有整点报时。
9、采用18B20作为温度传感器，能够显示室内温度。
10、全部电路布局在一块双面电路板上，电路板经过精心设计，线条细腻，与辉光管相映成辉，所有GND网络线条均镀金处理，电路板厚2mm。
11、内部采用DC-DC升压电路，提供180v的直流高压供辉光管使用，体积小，效率高。
12、采用C8051F023作为主控MCU，所有程序采用C语言编写。
13、采用74HC145做译码控制辉光管显示相应数字。
14、采用DS1302时钟芯片，配合西铁城高精度晶体谐振器(32.768kHz,精度±5ppm)。
15、MCU及时钟芯片等所使用的5v电源也采用DC-DC电路降压，效率高，发热量小。

输入电压              直流12V

工作电流              400mA（最大600mA）

辉光管型号           QS18-12 中国制造

工作温度              0℃至60℃

外壳材质              亚克力板+激光切割

外形尺寸              长176mm 宽50mm 辉光管高度54.5mm 直径19mm

重量                     150g

创作详情 | Details

Released on 20th Nov, 2010.

Sold out

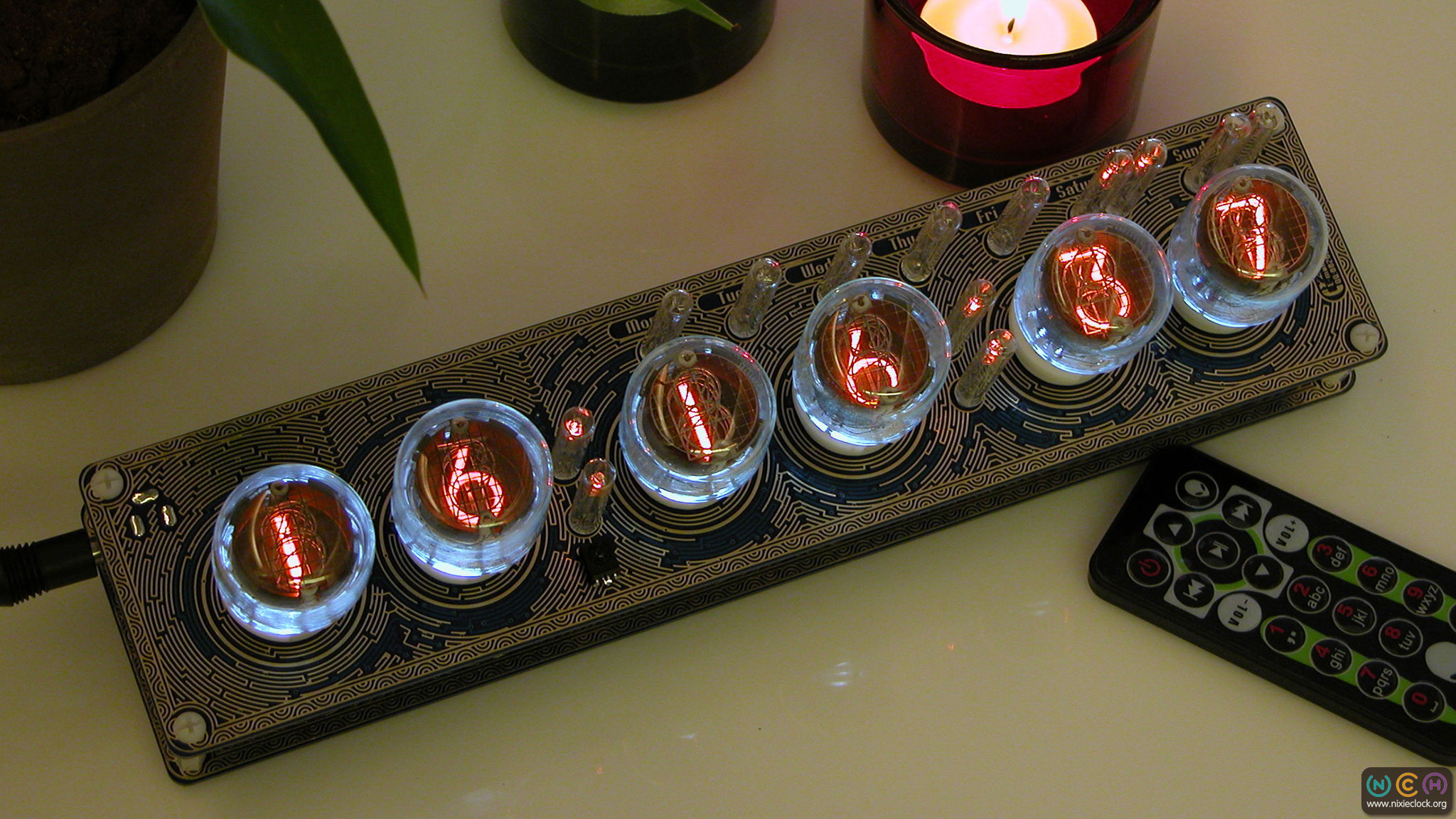

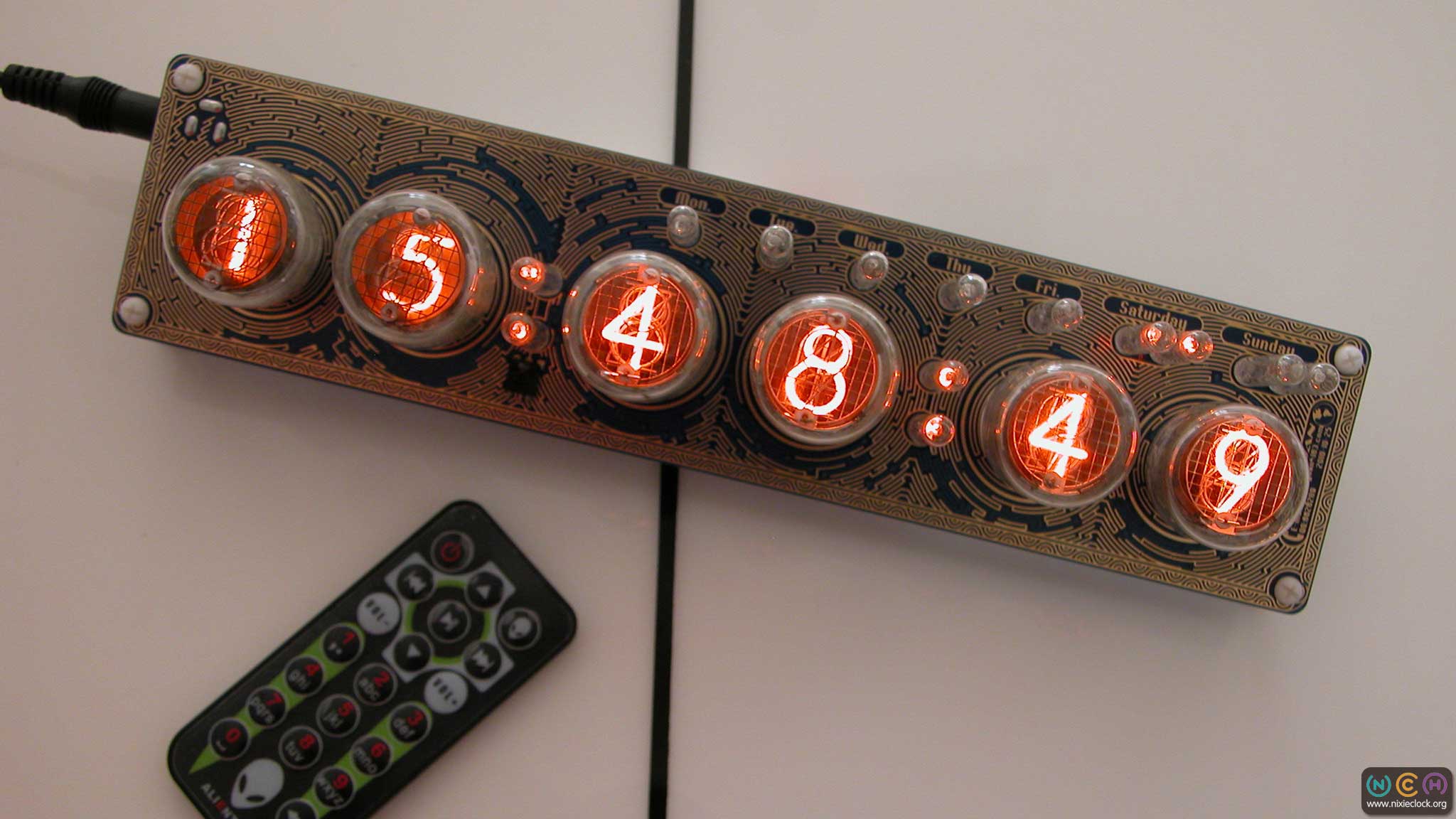

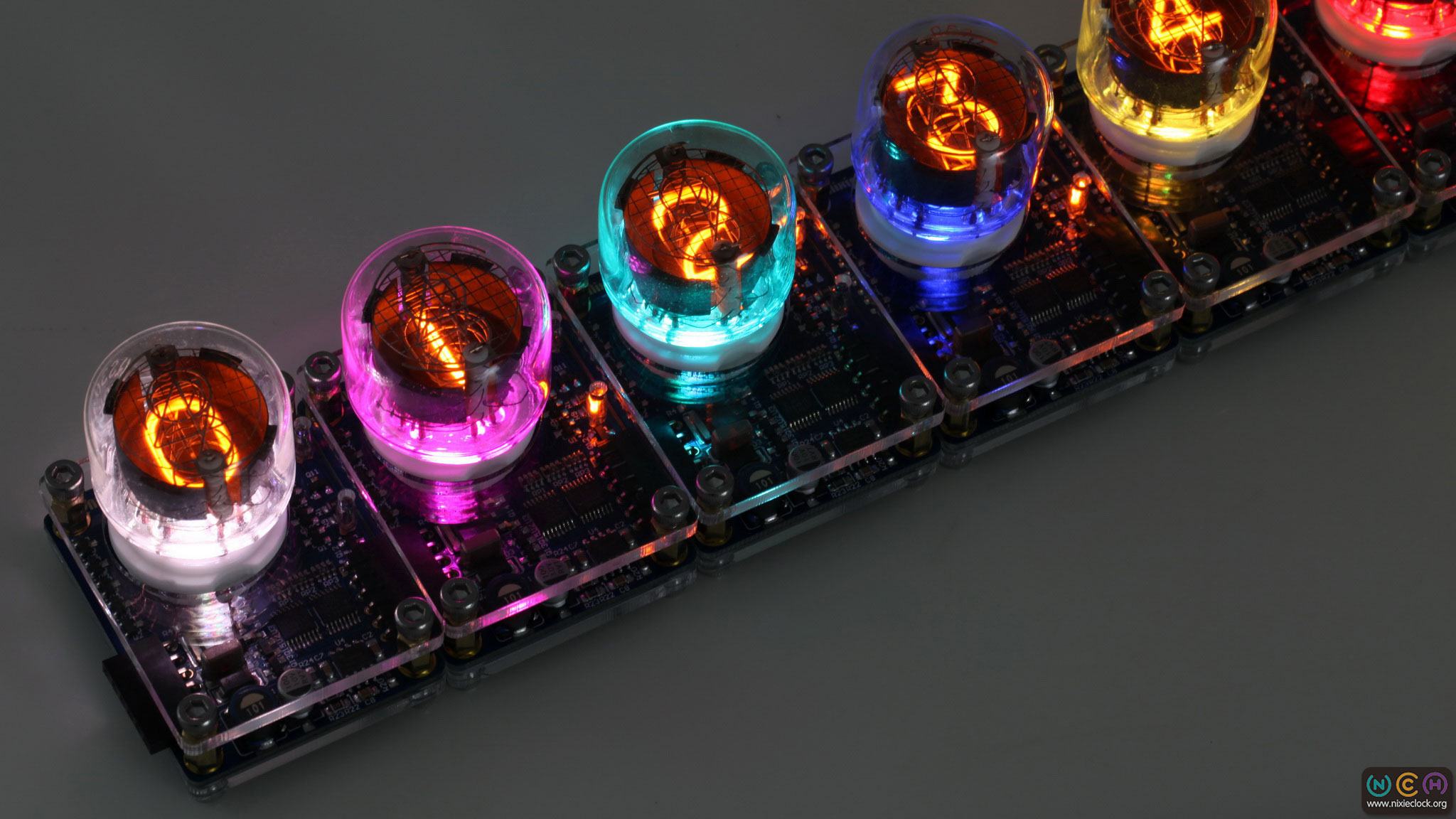

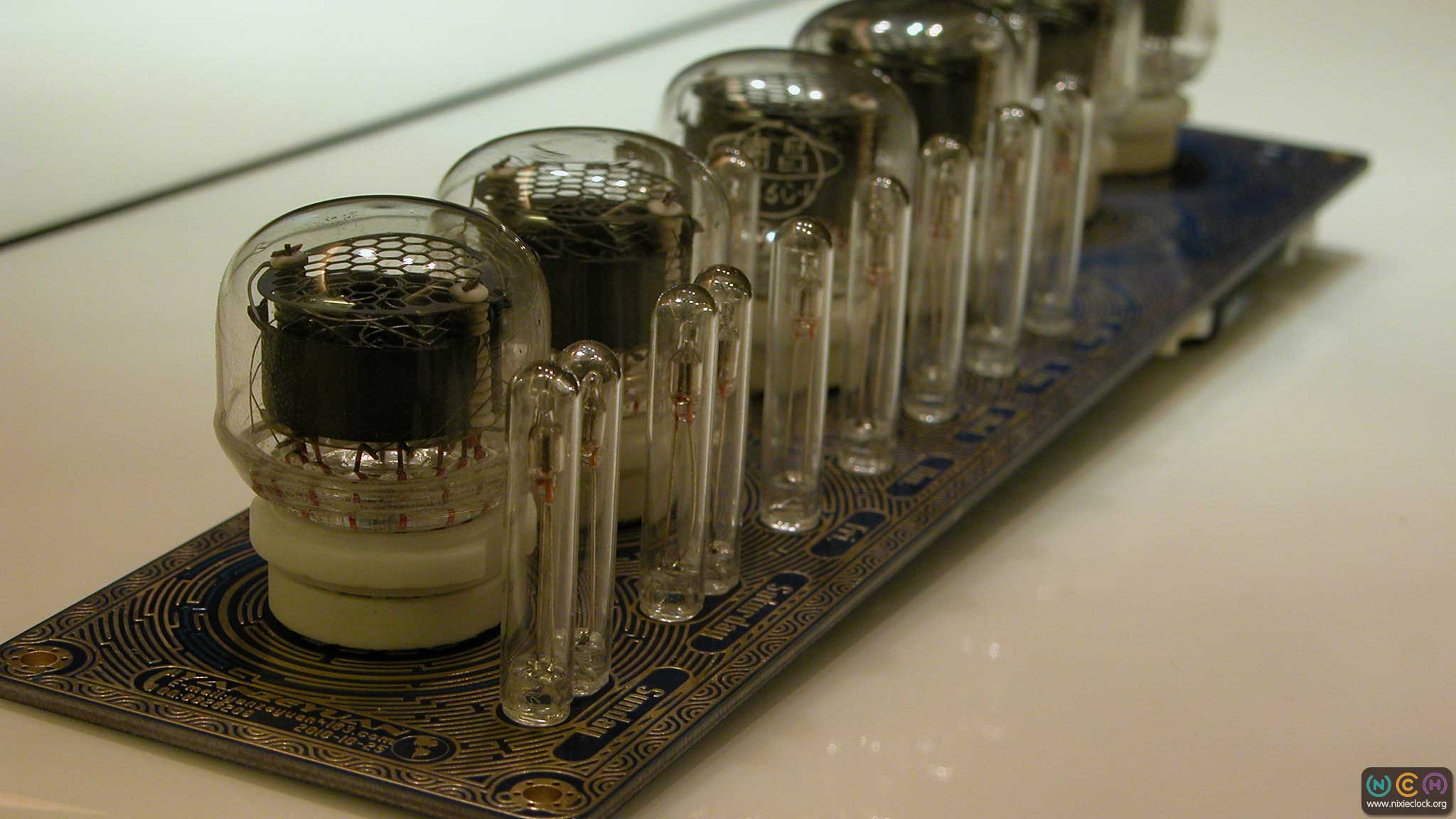

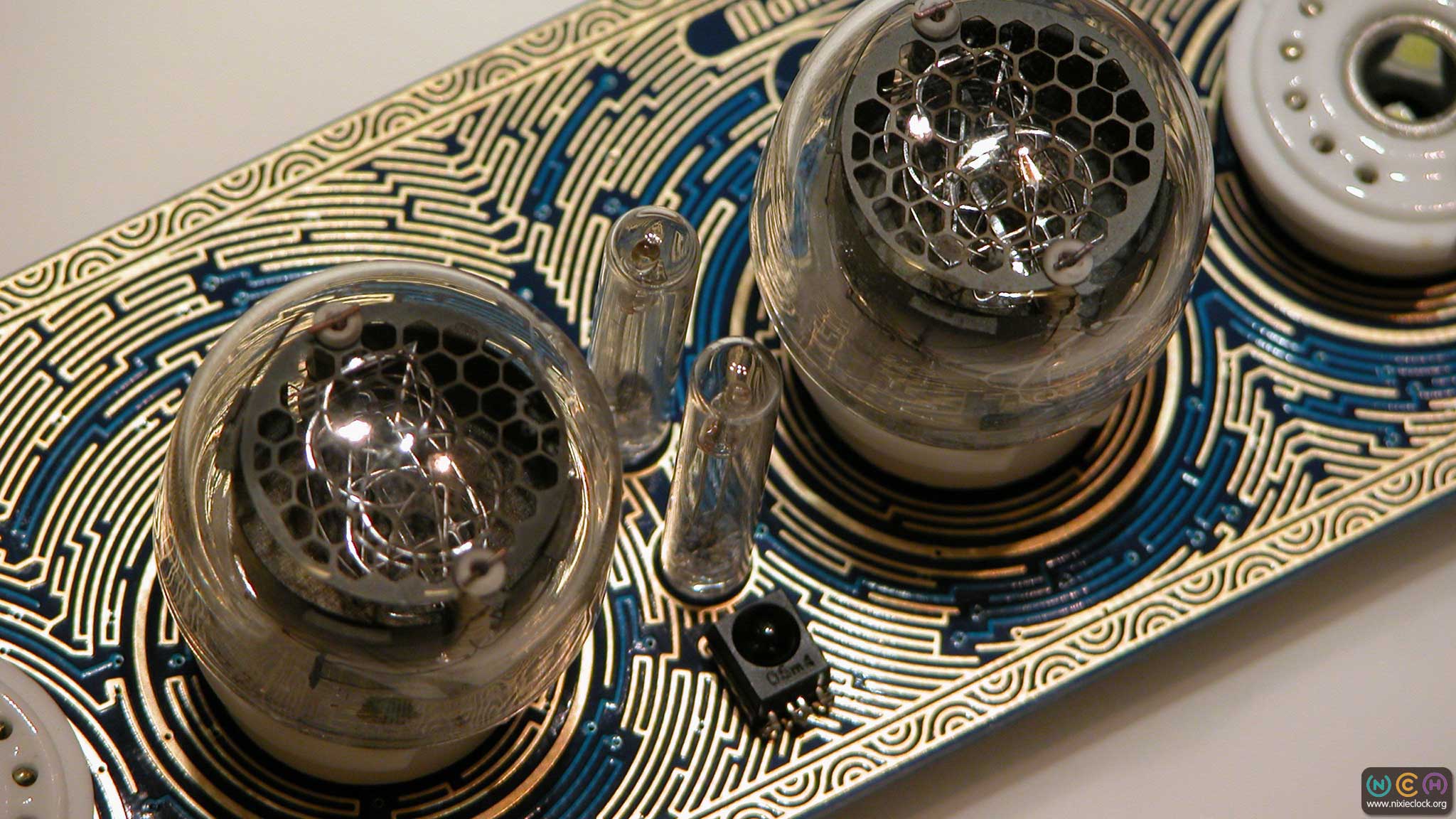

QS30-1 Nixie Clock

Nixie Tube Clock with QS30-1 Nixie Tubes

QS30-1 Nixie Clock | QS30-1 辉光钟 是我的第一个辉光钟作品。她采用国内最为常见的直径30mm的顶显辉光管QS30-1来设计，并且大胆的采用了沉金线条的PCB版面设计，整个PCB面版采用了环形迷宫线条填充，而且让整个PCB主板作为 Nixie Clock 的顶部面板。

QS30-1 Nixie Clock 黄金纪念版支持红外线遥控器，并且支持温度传感器。

这款作品的创意与设计获得了多个国内外奖项。

QS30-1 Nixie Clock is my frist Nixie Clock design. It uses QS30-1, the most common top-view Chinese Nixie Tube with diameter of 30mm, and body adopts the PCB layout design of gold tracks. The entire PCB board is used as Nixie Clock’s front panel.

QS30-1 Nixie Clock support infrared remote control and temperature sensor.

The creation and design of this work has won multiple domestic and foreign awards.

1、采用DC12V供电，最大耗电电流400mA。
2、使用6只QS30-1辉光数码管，能同时显示年月日或同时显示时分秒。
3、采用13颗直径3mm的氖灯，能指示星期和时钟冒号。
4、采用红外遥控器进行所有功能操作（开/关时钟、显示农历、公历、室内温度、调整日期时间等等）。
5、每颗辉光管底部有一颗贴片高亮白光LED做背景灯，在关机的时候背景灯能够每秒钟交替明暗一次（注意是明暗过渡，不是亮和灭，采用了PWM制作的LED调光，在晚上效果很炫），也可以在开机的时候通过遥控器打开或关闭背景灯功能。
6、采用无源蜂鸣器来对每一次遥控操作进行声音提示，不同的操作功能和结果会有不同的响声。
7、能够根据公历时间自动计算出星期几，并且能够自动计算出农历日期，在设置时只需要设置好公历日期即可。
8、为了延长辉光管的寿命（毕竟电子管的寿命相对LED短很多），可以用遥控器关闭辉光时钟，但每到整点时刻，辉光钟能自动启动显示10秒钟时间，启动时会有整点报时。
9、采用18B20作为温度传感器，能够显示室内温度。

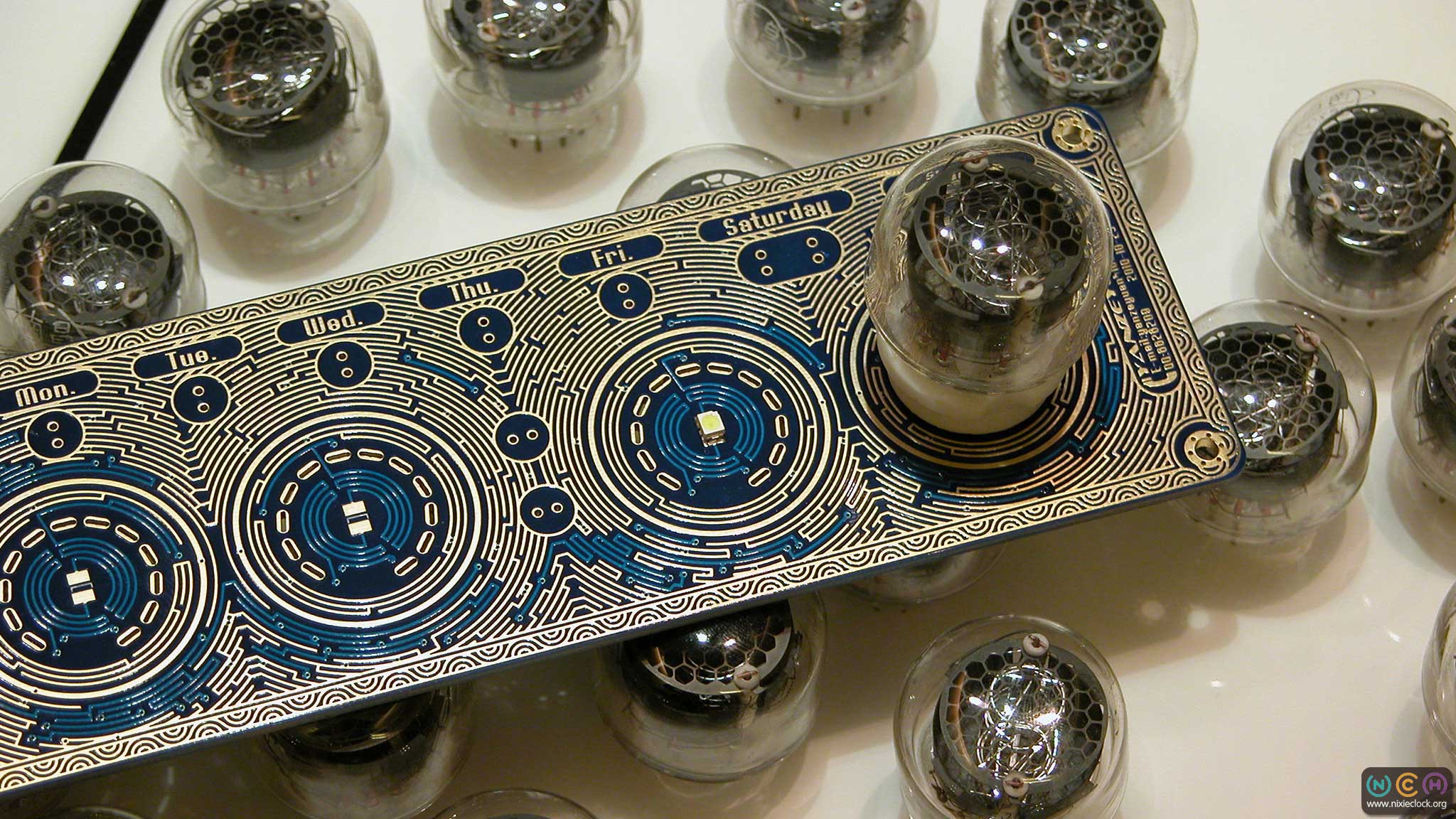

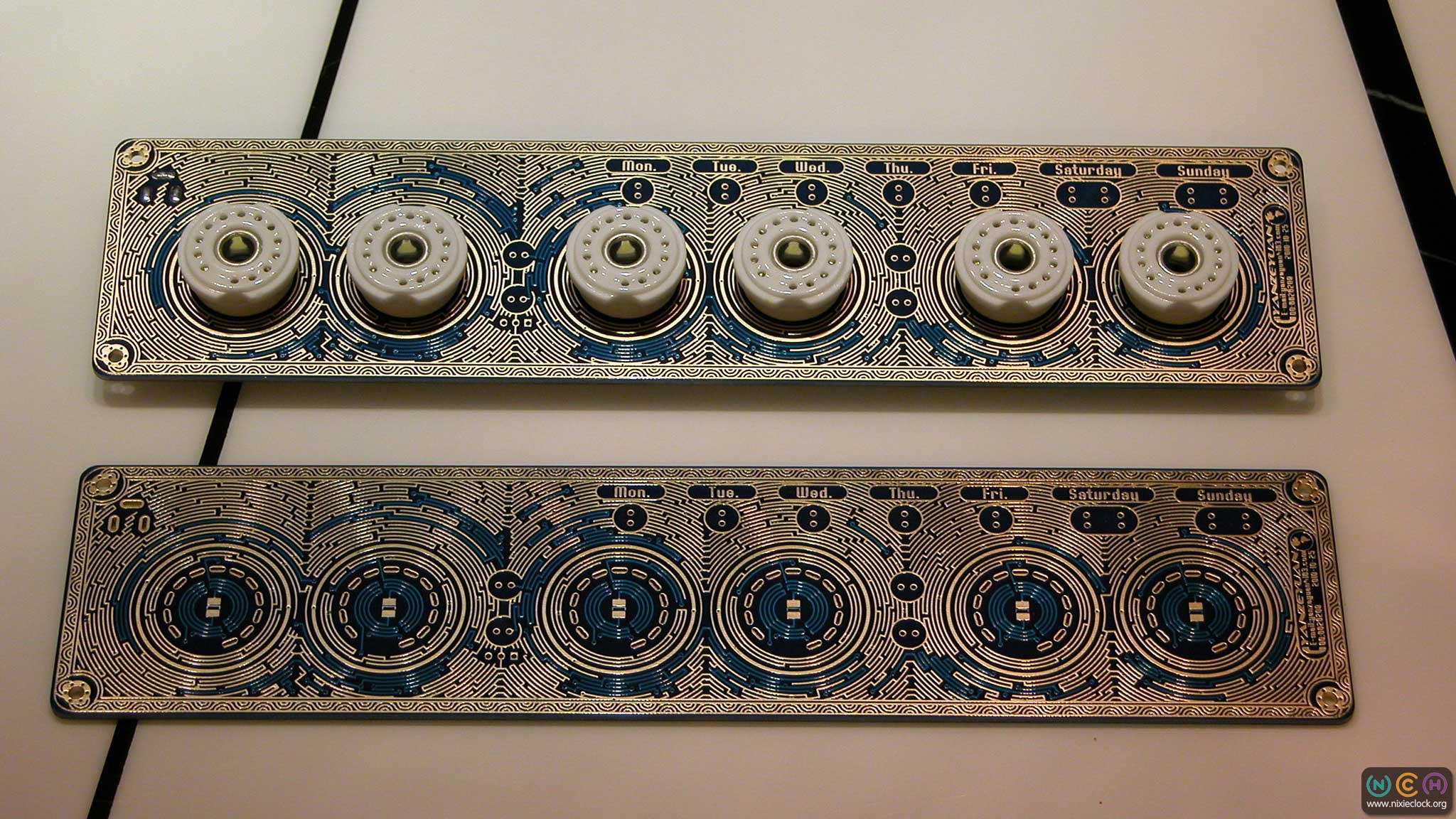

10、全部电路布局在一块双面电路板上，电路板经过精心设计，线条细腻，与辉光管相映成辉，所有GND网络线条均镀金处理，电路板厚2mm。
11、内部采用DC-DC升压电路，提供180v的直流高压供辉光管使用，体积小，效率高。
12、采用C8051F310作为主控MCU，所有程序采用C语言编写。
13、采用74HC595做译码控制辉光管显示相应数字。
14、采用DS1302时钟芯片，配合西铁城高精度晶体谐振器(32.768kHz,精度±5ppm)。
15、MCU及时钟芯片等所使用的5v电源也采用DC-DC电路降压，效率高，发热量小。

输入电压              直流12V

工作电流              400mA（最大600mA）

辉光管型号           QS30-1 中国制造

工作温度              0℃至60℃

外壳材质              亚克力板+激光切割

外形尺寸              长257mm 宽60mm 深30mm

重量                     260g

创作详情 | Details

世界线变动仪 | Divergence Meter

Bring Divergence Meter back from Steins;Gate | 命运石之门 | シュタインズゲート

Released on 25th Aug, 2015.

On sale

资料下载 | Download

中文使用说明书

User Manual in English

专题介绍 | Project Introduction

世界线变动仪 项目首页 | Project Home Page

世界线变动仪 结构方案设计 | Structural Design

世界线变动仪 辉光管选型与对比 | Nixie Tube Selection

世界线变动仪 外观零件选型与细节对比 | Apperance parts Selection

世界线变动仪 外壳制作过程 | Housing Making Process

世界线变动仪 电路方案设计与制作 | Circuit Design and Manufacture

世界线变动仪 电路板组装与调试 | Circuit board Assembly and Debugging

世界线变动仪 功能设计与操作说明 | Functional Design and Instructions

世界线变动仪 包装设计与附件选型 | Package Design and Accessory Selection

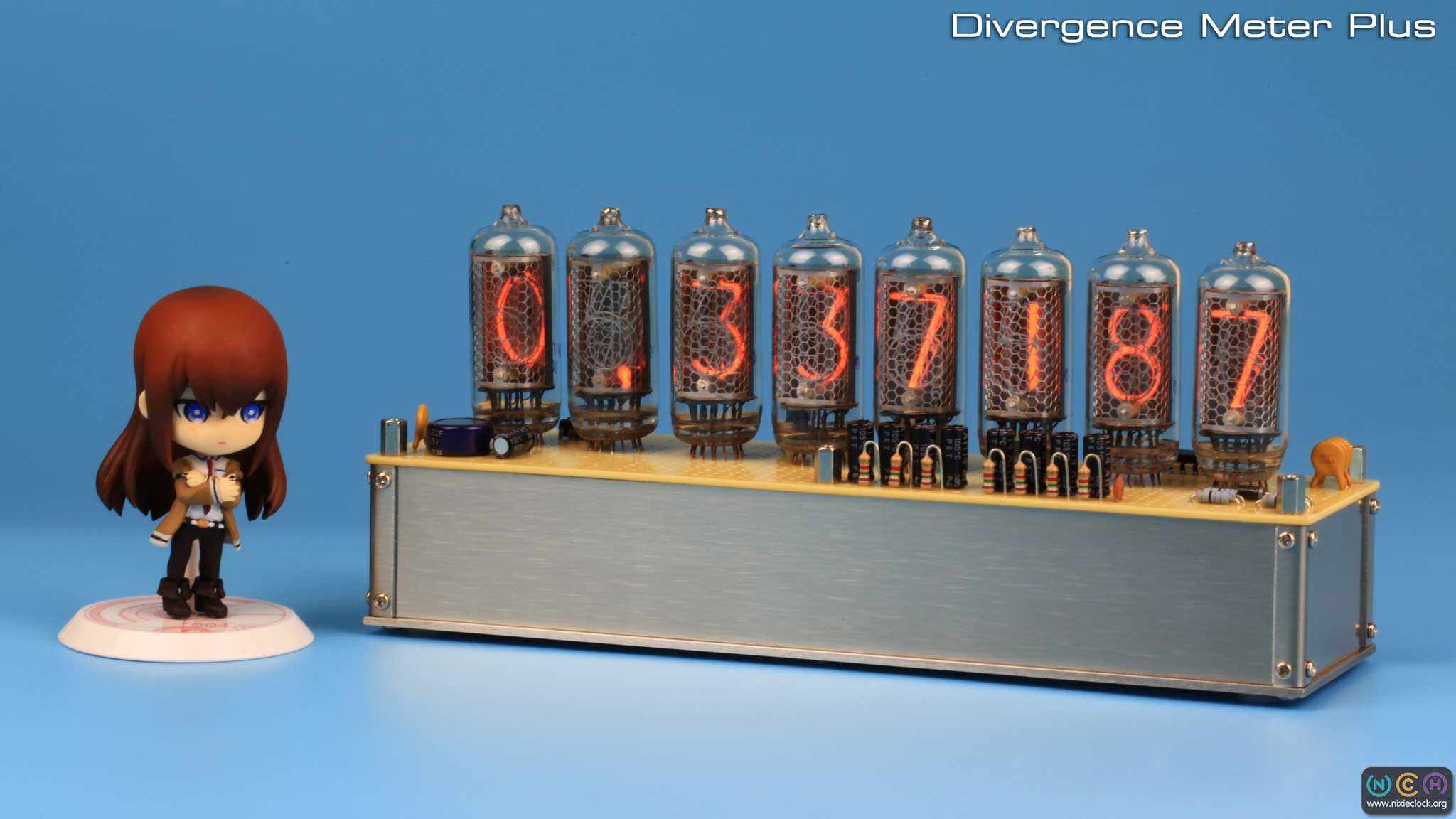

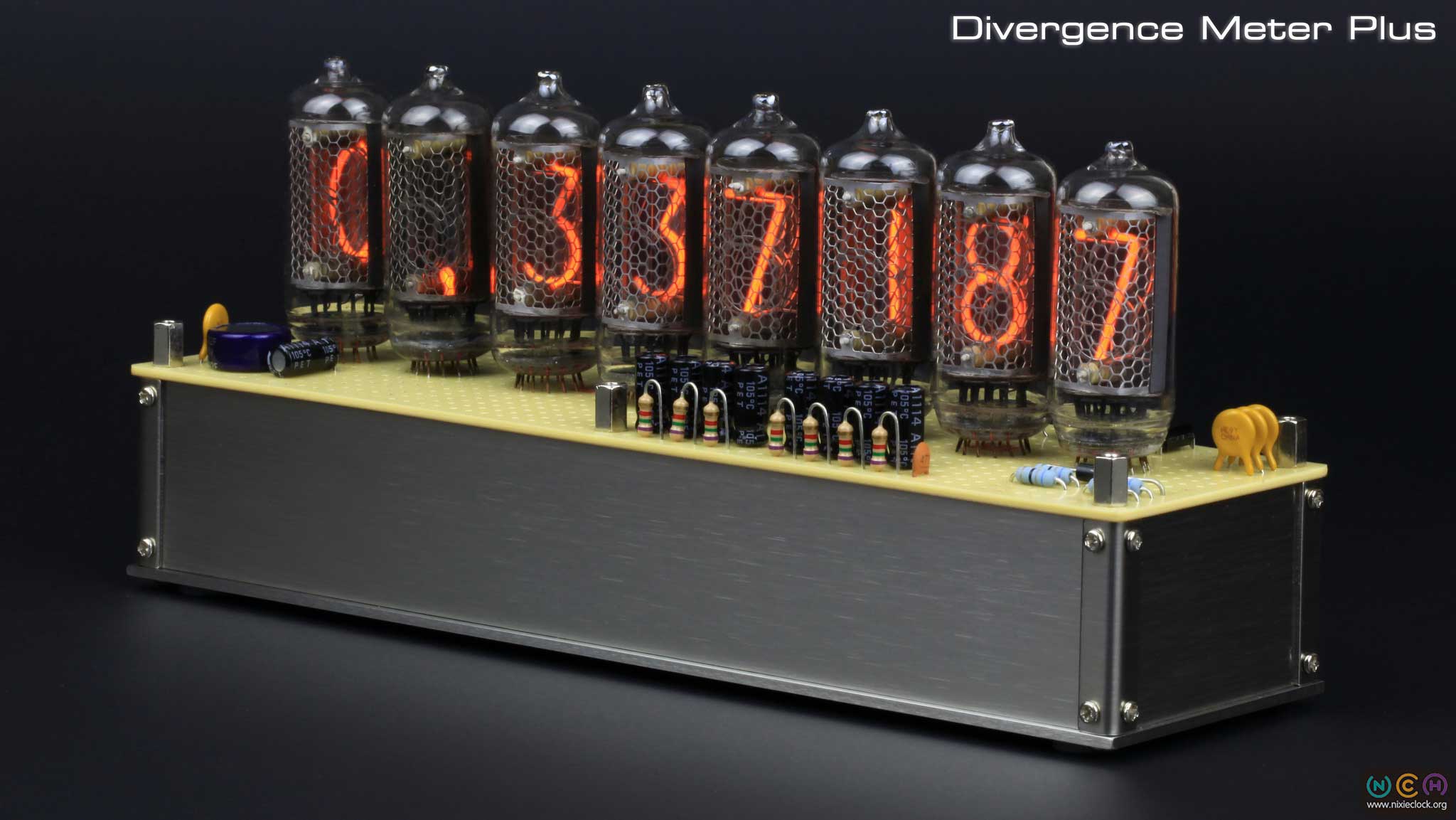

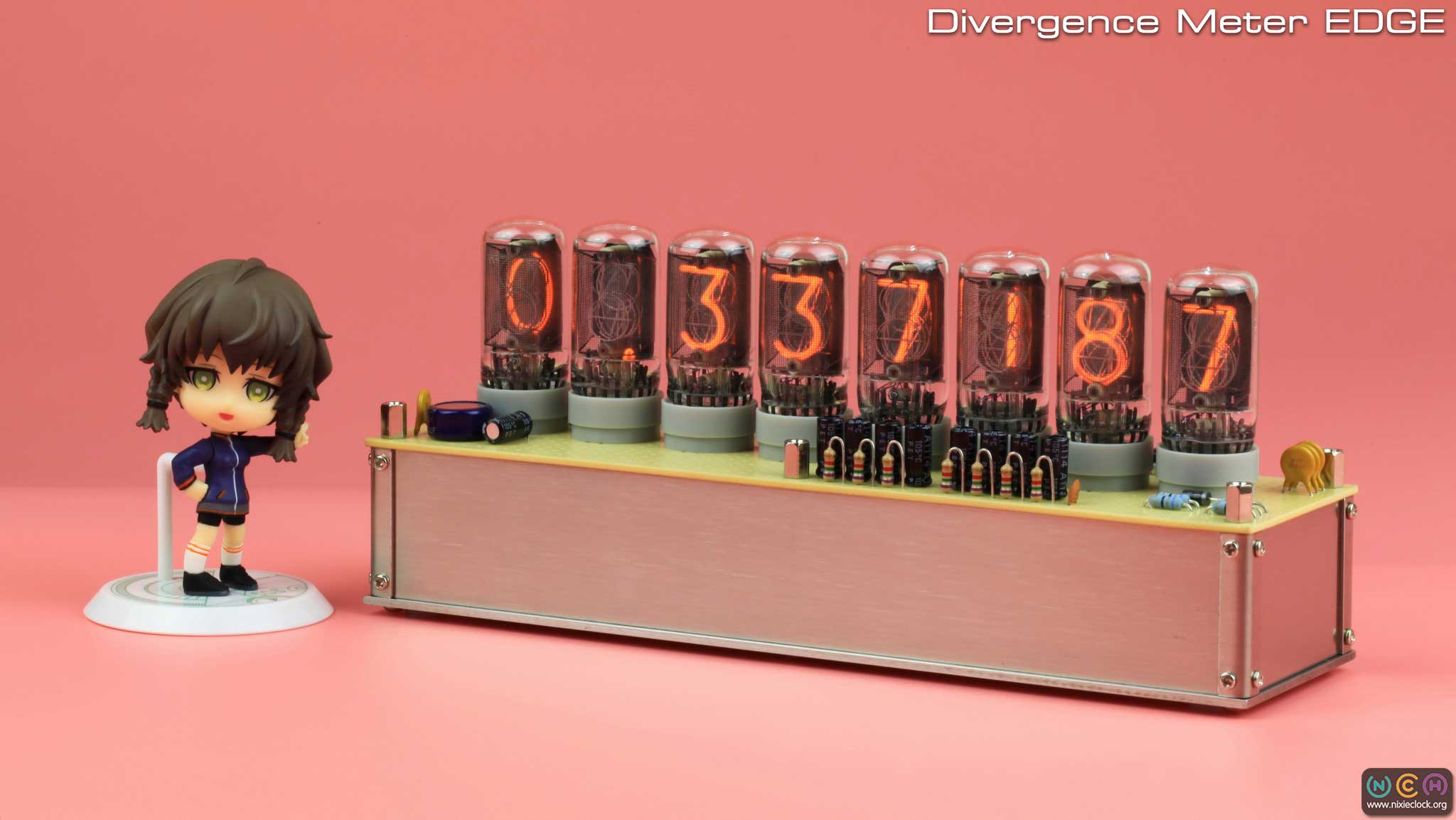

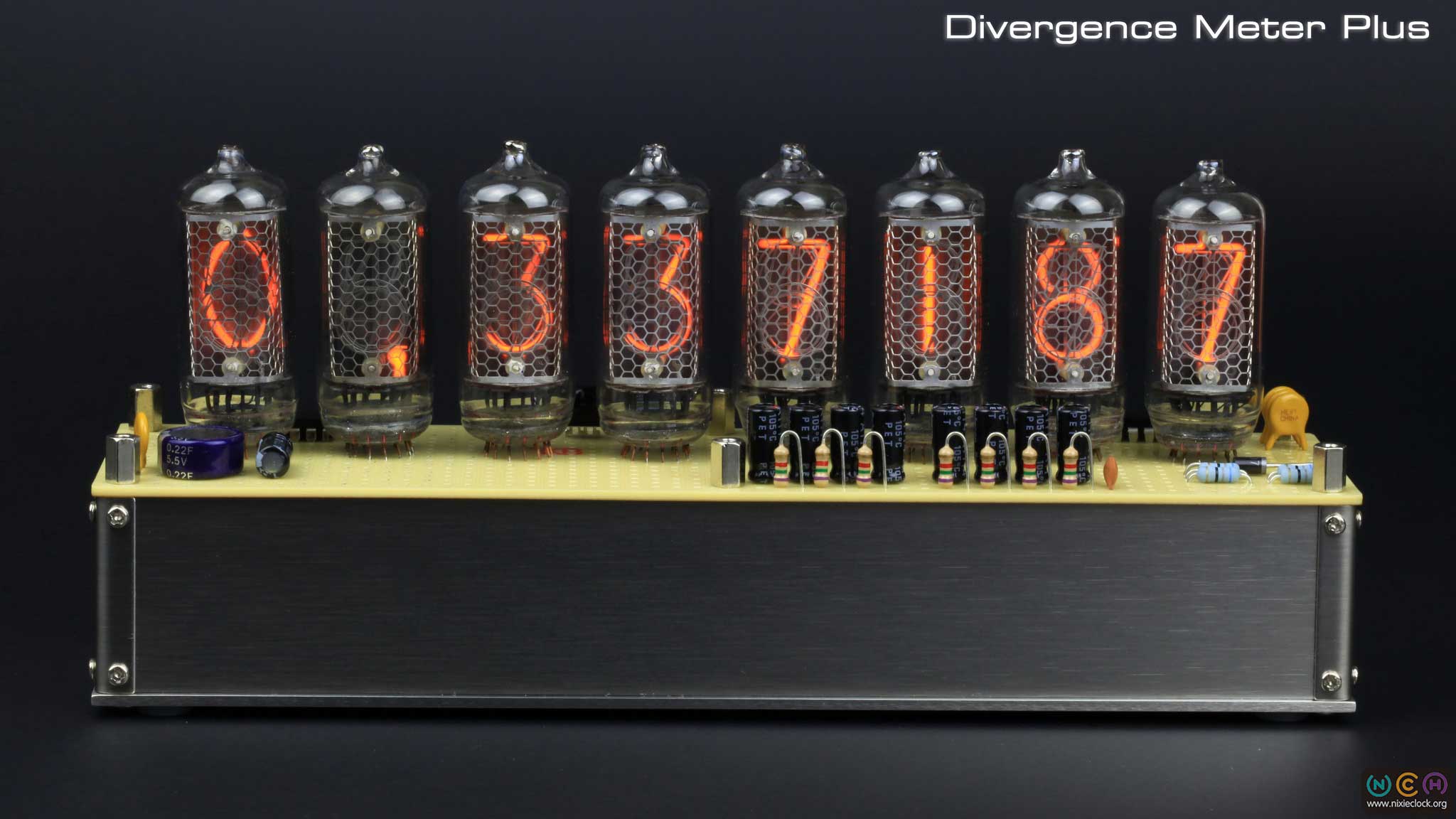

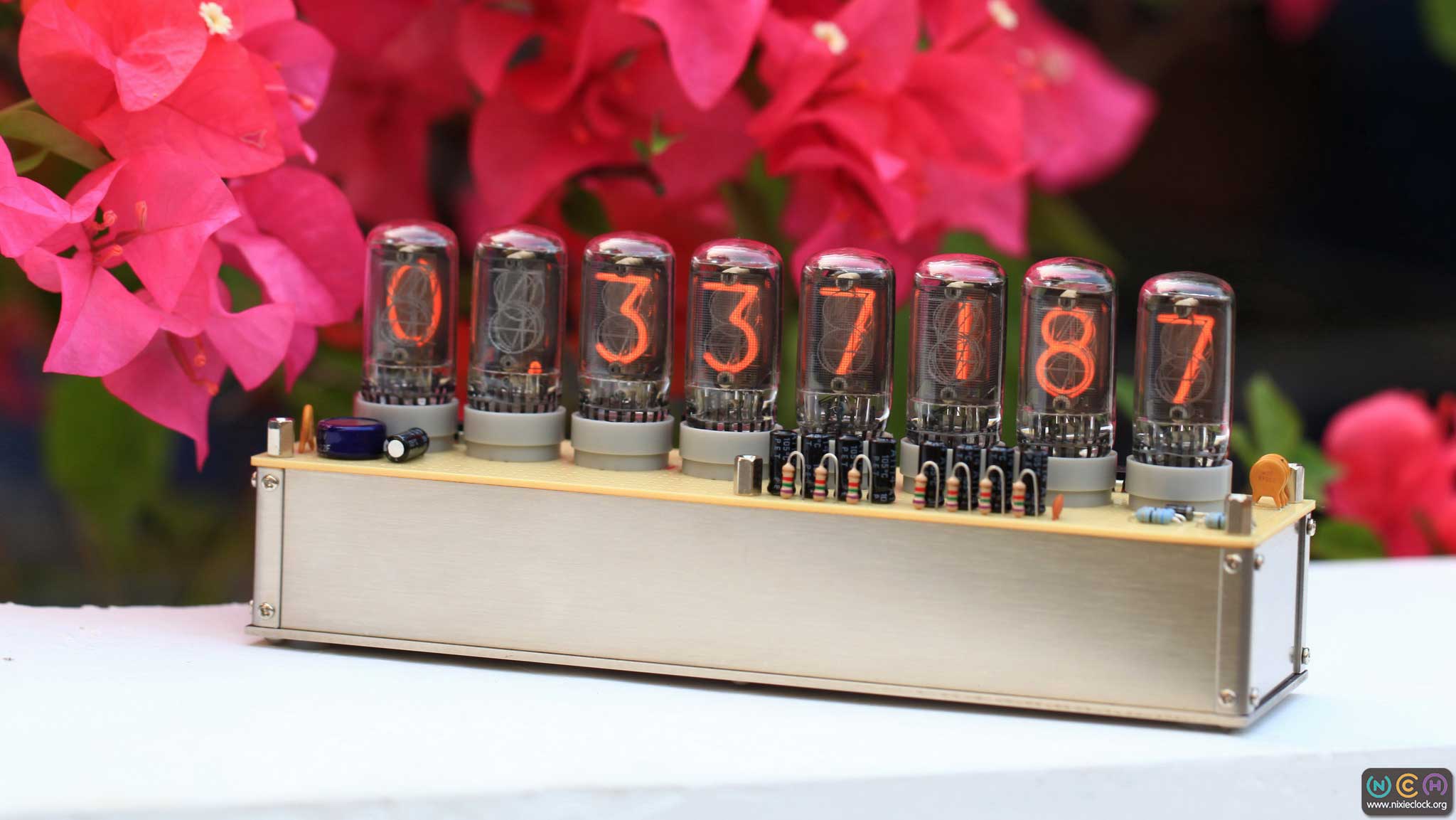

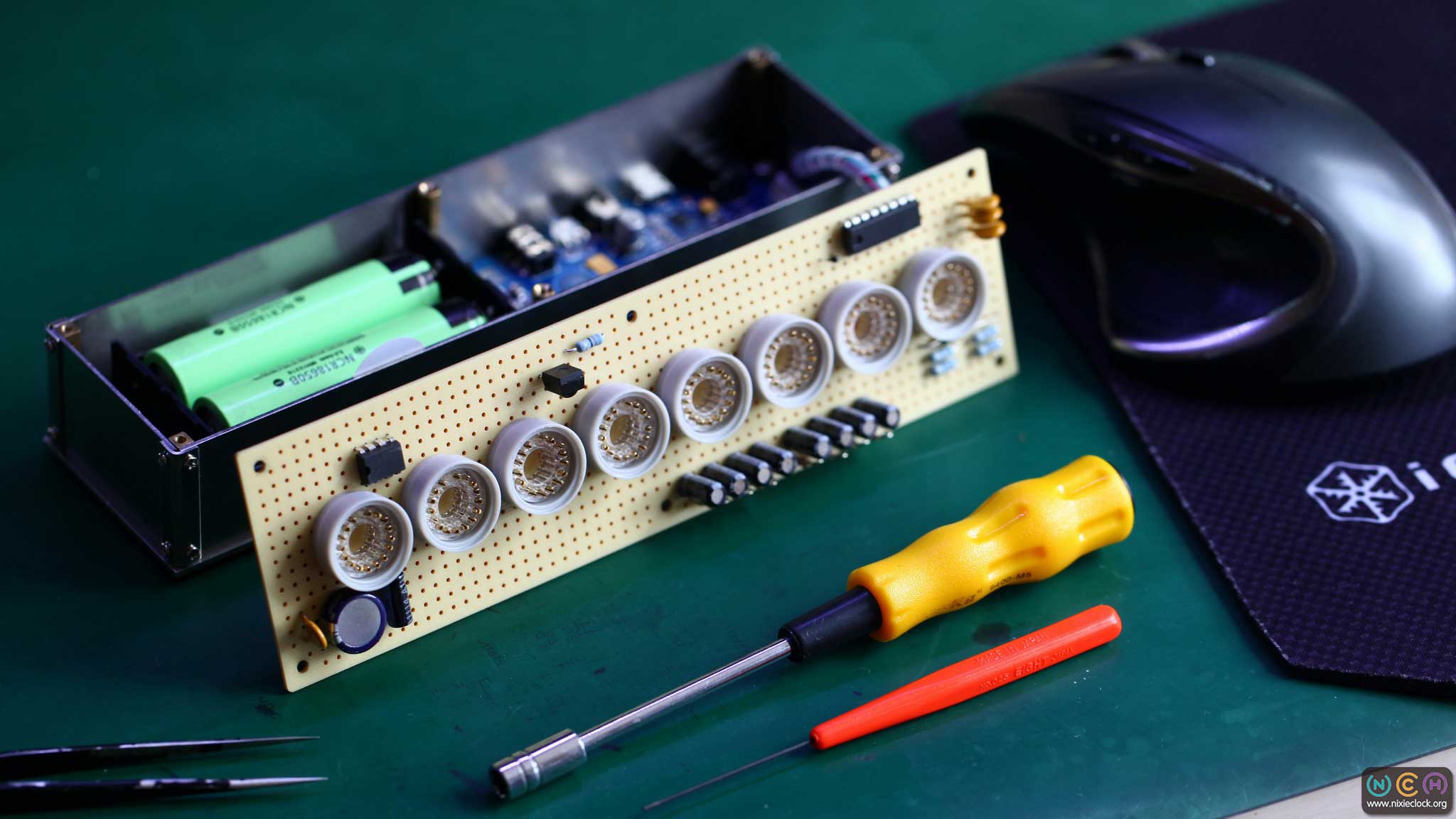

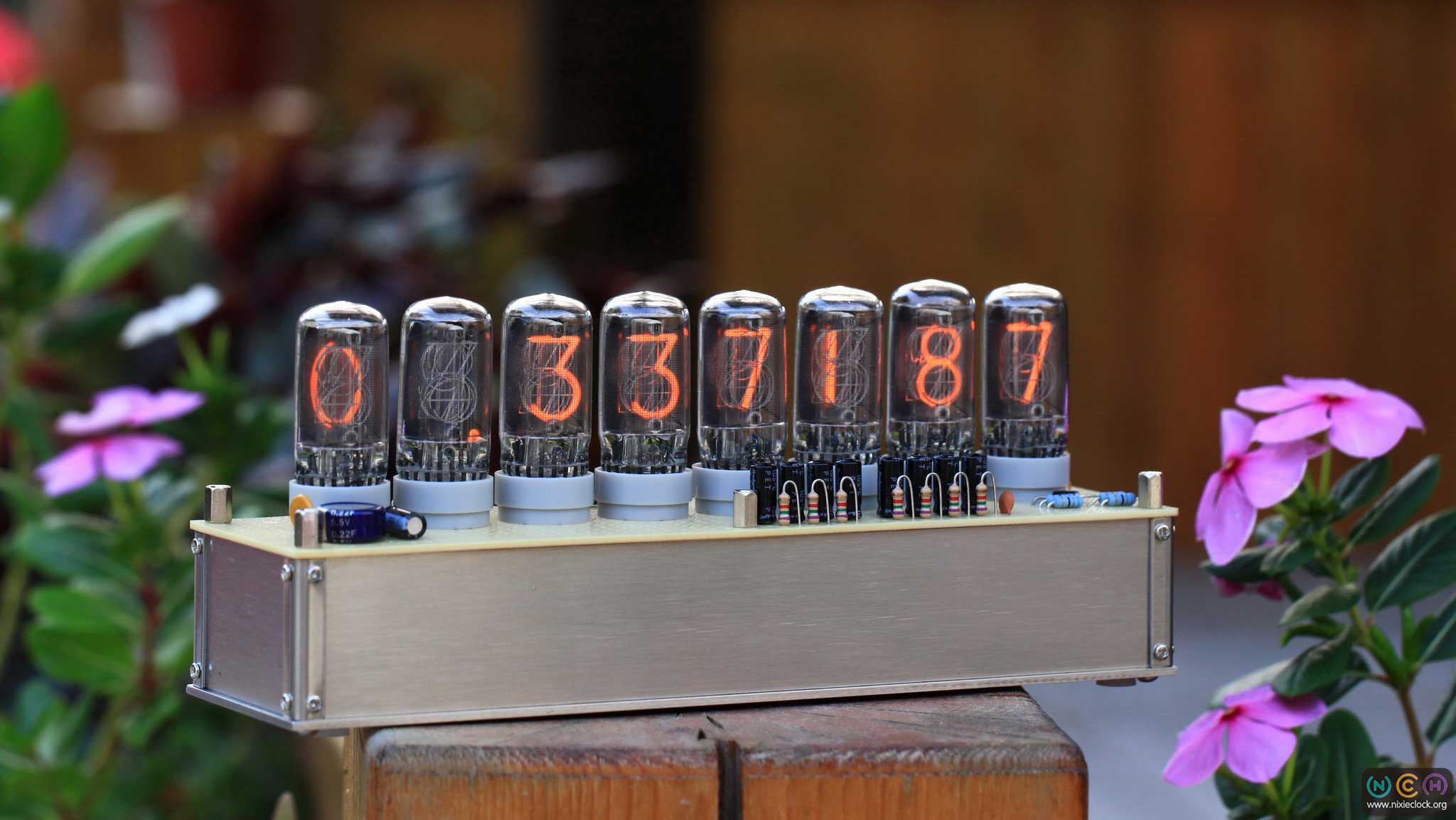

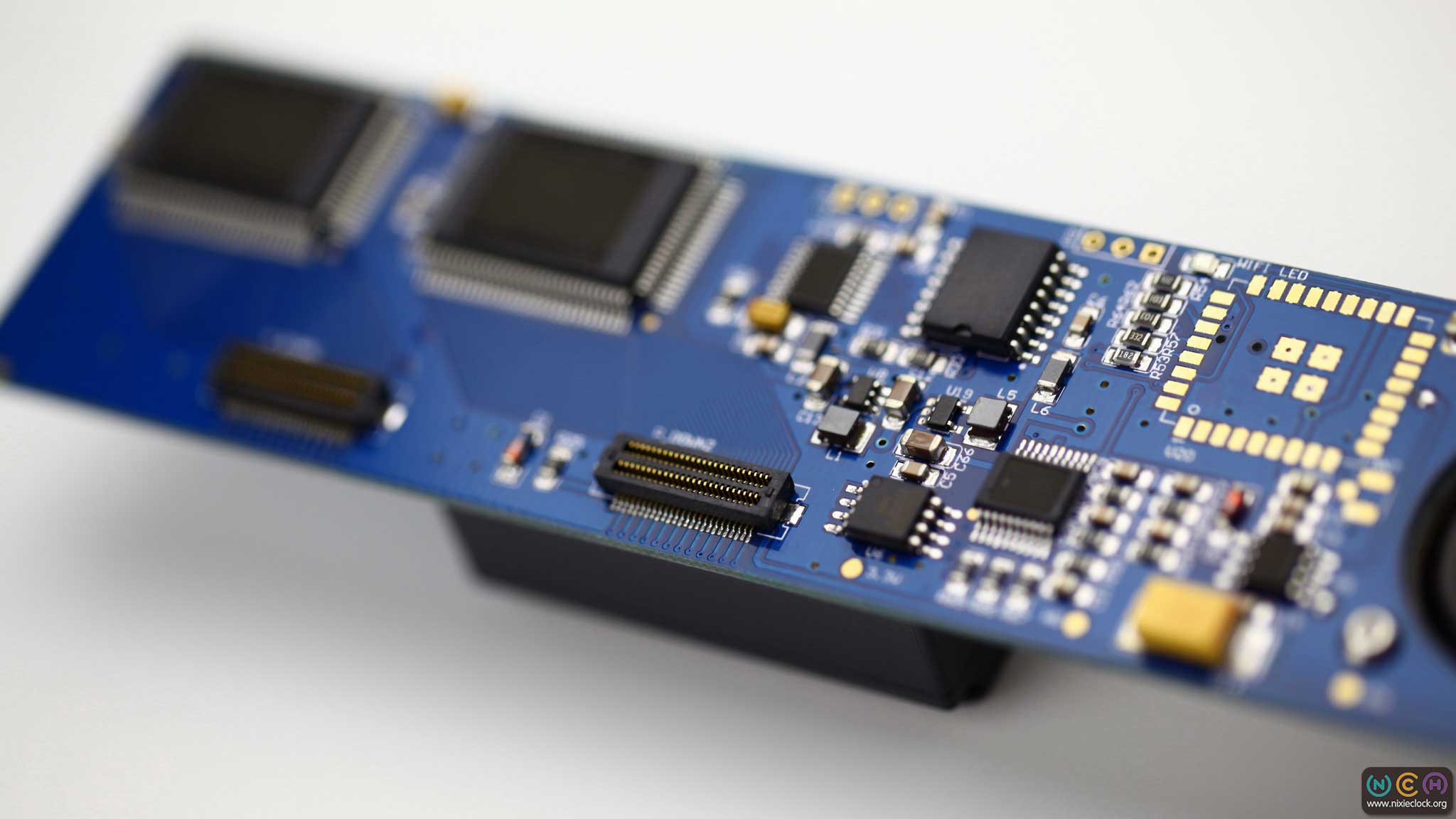

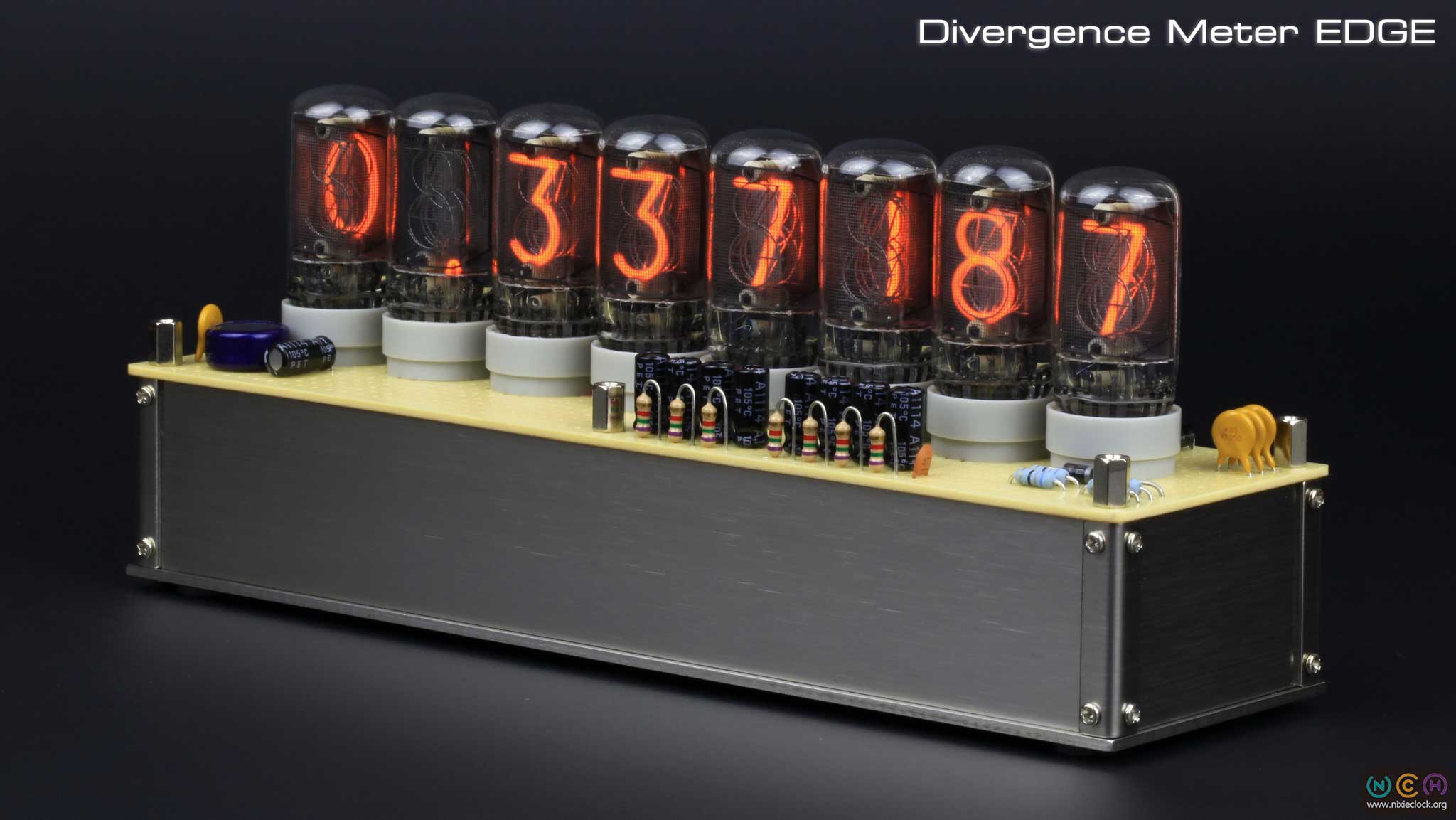

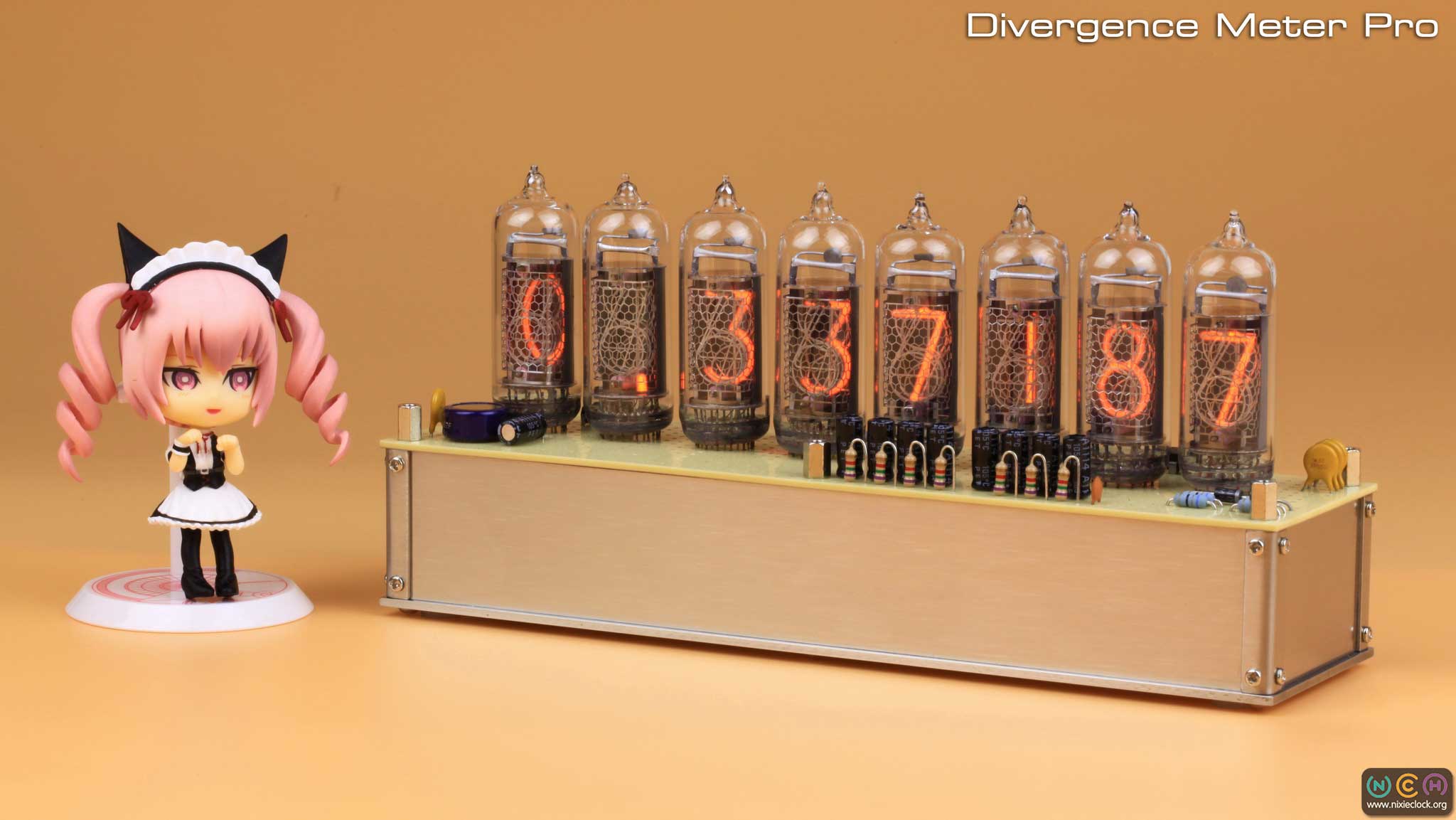

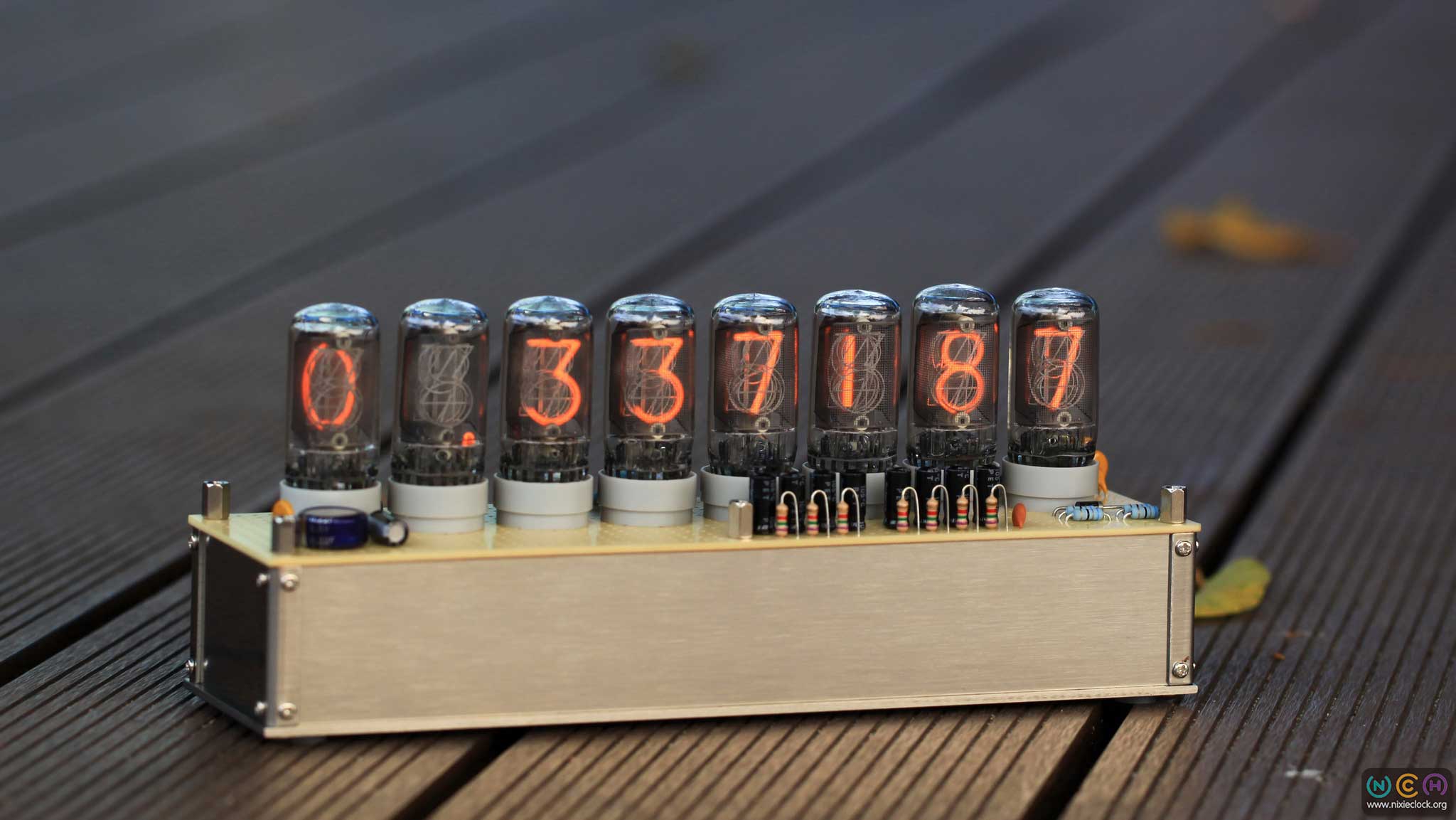

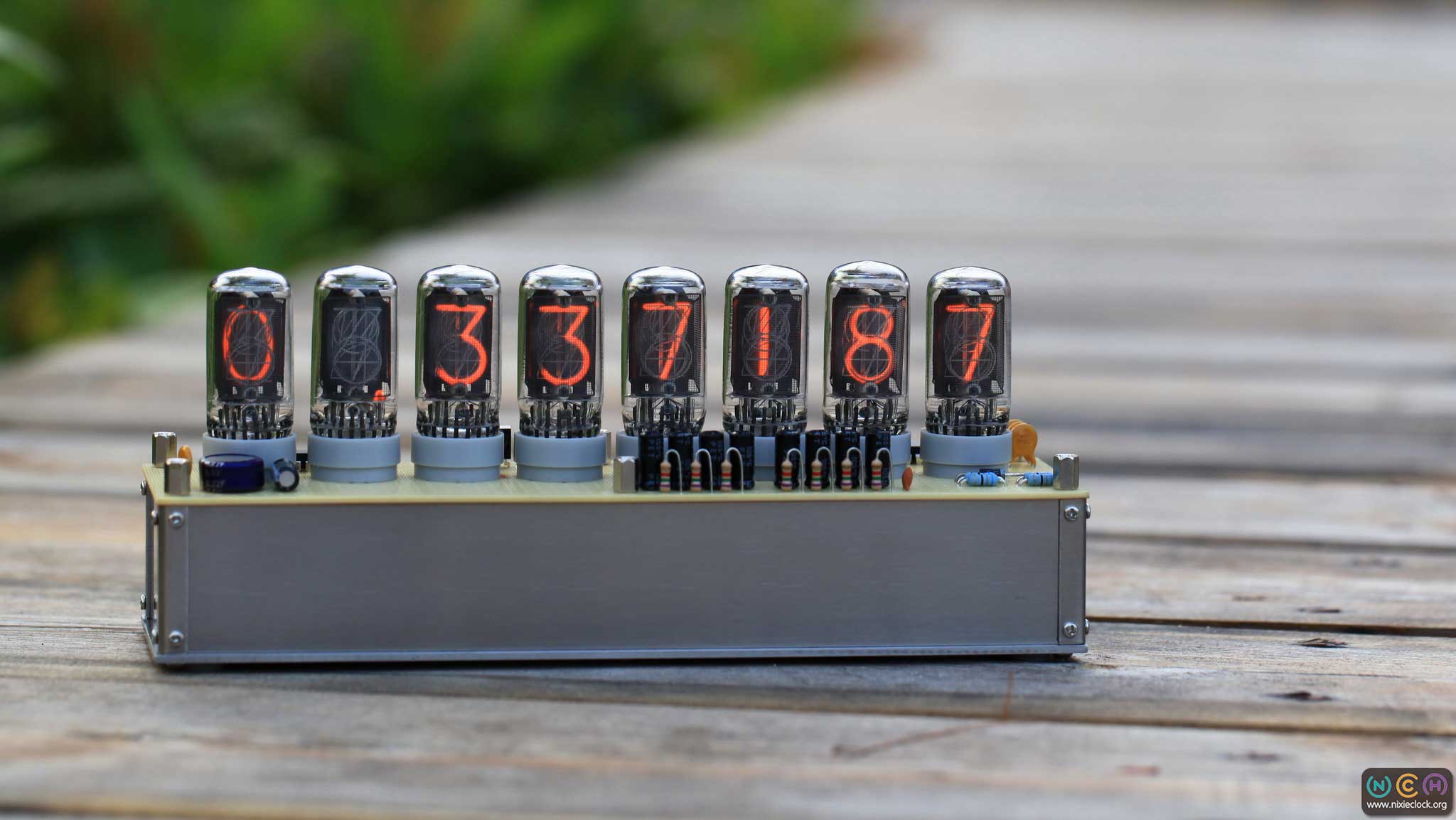

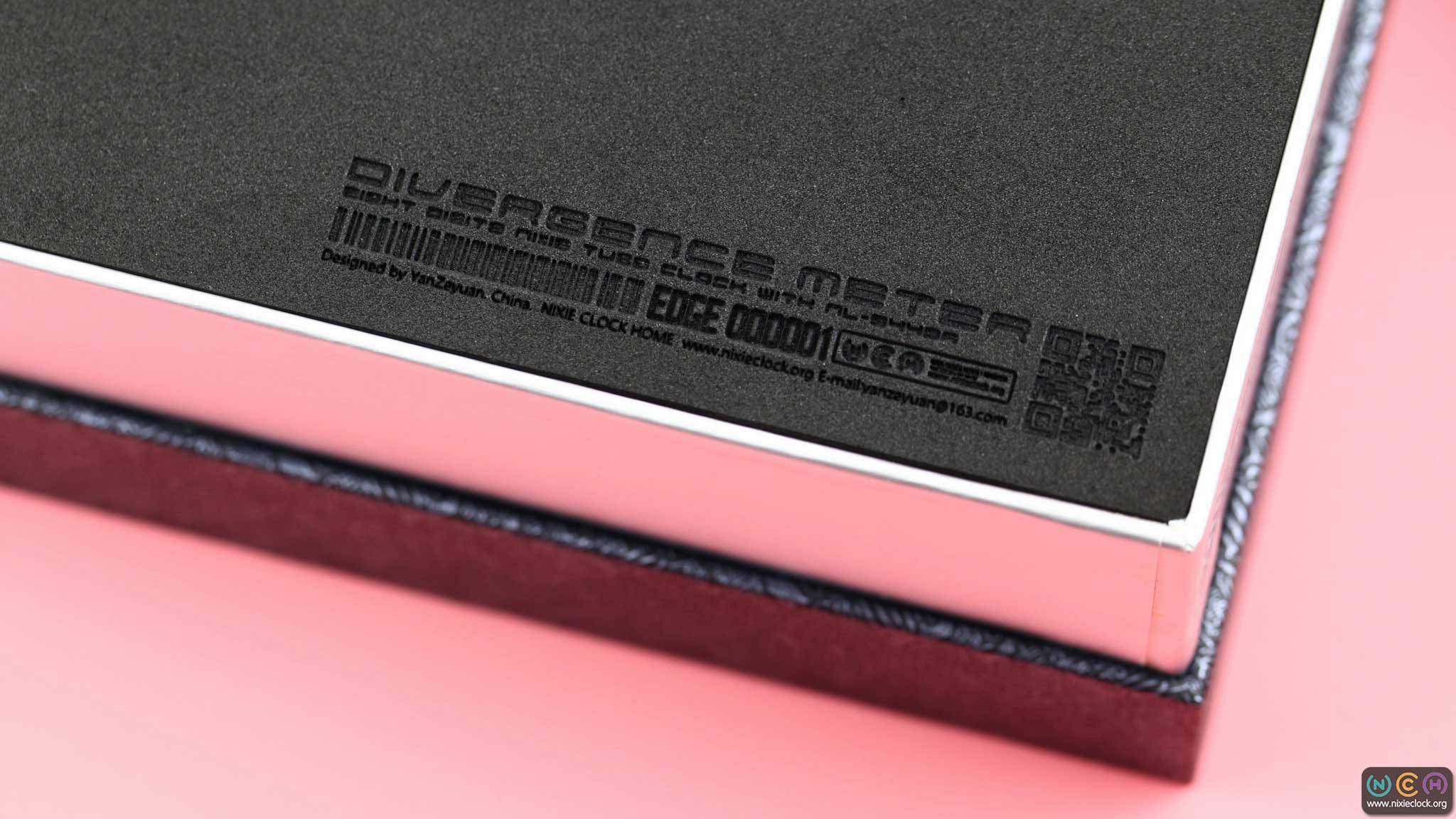

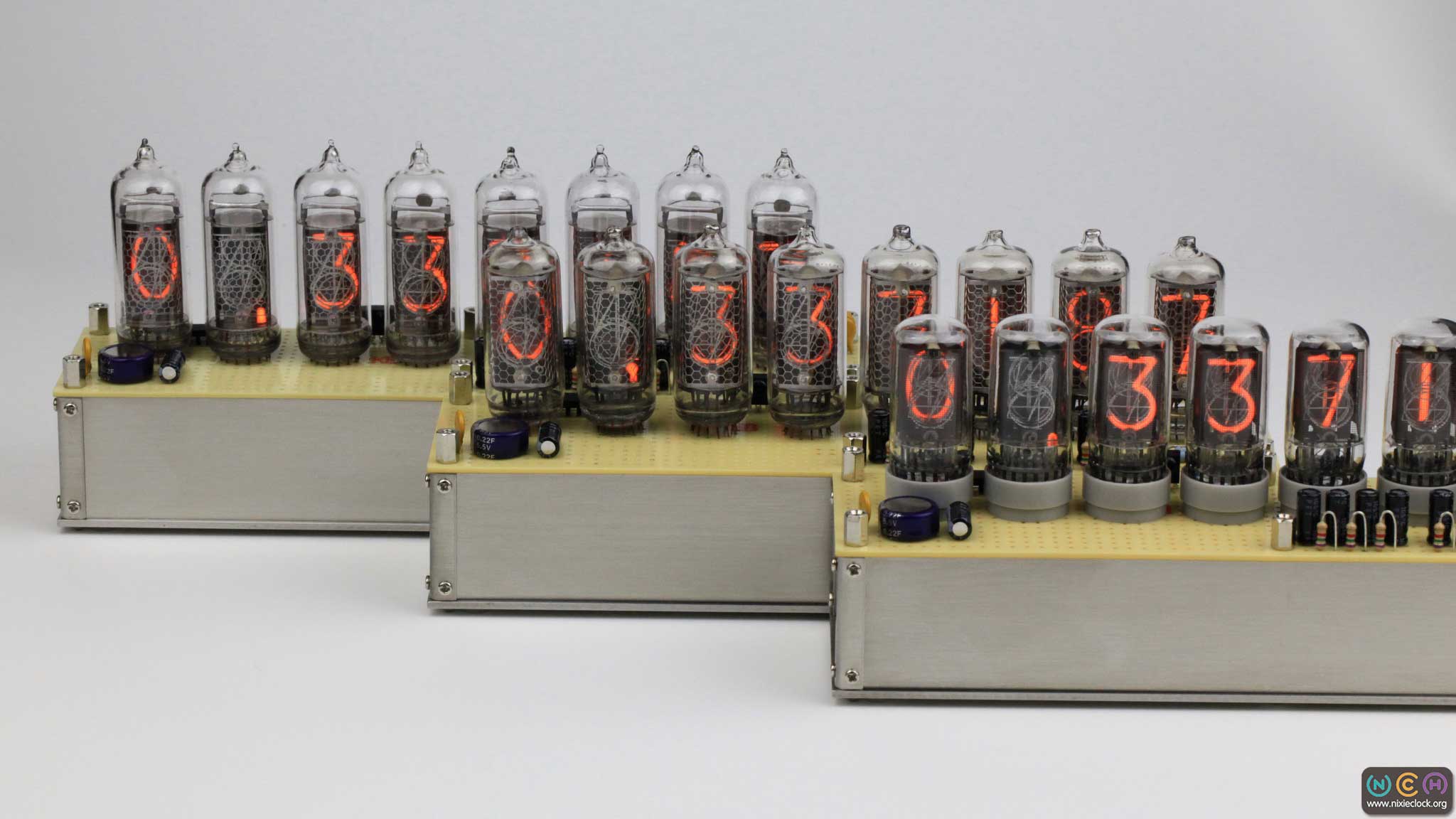

Divergence Meter

世界线变动率探测仪 | Divergence Meter | A special Nixie Clock with NL-5441A/IN-8-2/IN-14

世界线变动率探测仪 | Divergence Meter 在现实中貌似是不存在的，但在Steins;Gate故事中，这个探测仪则是主角冈部伦太郎在不同的世界线中穿梭时，用来识别不同世界线的神奇仪器，世界线变动率这个概念当然也贯穿于故事的始终，玩过命运石之门游戏的朋友对世界线的理解或许会比看过动漫剧情的朋友理解的更加深刻。所以，相信无论是玩过这个游戏的朋友还是看过这部动漫的朋友，都会对这个神奇的Divergence Meter产生强烈的兴趣。

要将动漫中出现的事物复刻到现实中来，其实算不上创意，因为idea本身已经被作者所定义，但这个复刻的过程绝对算得上创作，因为动漫中出现的事物往往会脱离现实事物的概念，所以这种创作本身就是一种极大的乐趣。就拿Divergence Meter上大家讨论的焦点 辉光管 | Nixie Tube 来说，它其实是一种在上个世纪70-80年代的确存在过的一种古老的电子器件，现在早已不再生产，但现实中是否有和Steins;Gate中出现的Divergence Meter上所搭载的这八颗Nixie tube一模一样的器件呢？无论是Baidu还是Google上我们可以看到无数人在讨论这个问题，但通过这五六年来对Nixie tube的接触与了解，再结合对Steins;Gate中出现的个角度镜头分析来看，这个Divergence Meter上的八颗Nixie tube在现实中其实是不存在的，无论是尺寸大小、直径与高度的比例、字形，都可以肯定现实中是不存在一模一样的Nixie tube的，但我可以肯定的说有非常相似的Nixie tube存在（在第二章 辉光管选型与型号对比中会有非常详尽的图文介绍，所以第二章也是本文的重点所在），这也就为这次创作带来了希望。

最终，我采用了NL-5441A/IN-8-2/IN-14三种型号的辉光管复刻了这款世界线变动仪，应该也是市面上还原度最高，功能最多，内部设计最专业的一款，她采用304#不锈钢钢板做外壳，并可以使用锂电池供电，我们为此作品写了八篇专题文章对创作每一步进行了详细记录和描述，欢迎浏览！

Inspired by the popular Japanese anime Steins:Gate, which follows the journey of a self-proclaimed crazy scientist Rintarou Okabe and his friends as they race to save the world from a certain catastrophic future using their home-made time machine.

The Divergence Meter is the world-line meter made by the future Rintarou to help track the degree of alteration to his initial timeline, the goal is to divert pass 1 degree. This would mean that he has crossed out of the possibility of any ripple effects causing World War 3.

We have provided customers with the option to choose from 3 types of tubes to go with their Divergence Meters – IN-14, IN-8-2 & NL-5440A; With the NL-5440A nixie tube being the closest to the actual Divergence Meter used in the anime.

The Divergence Meter is made from Stainless Steel and laser cut to perfection, for the top, we used a customized PVC breadboard to mimic the actual make-shift look from the anime. Every clock comes with its own collector’s serial number for authenticity; The base also comes with laser engraved operating manual for easy reference.

1. 八位辉光数码电子管显示 Nixie clock with eight Nixie tubes
EDGE版本采用美国产NL-5440A辉光管，Plus版本采用前苏联产IN-8-2辉光管，Pro版本采用前苏联产IN-14辉光管，所有辉光管均为上个世纪60-80年代生产。
The EDGE version uses NL-5440A Nixie tubes made in USA; The Plus version uses IN-8-2 Nixie tubes made in Soviet Union; The Pro version uses IN-14 Nixie tubes made in Soviet Union.

2. 实时时钟显示 Real-time clock display
具备实时时钟显示功能，两位小时、两位分钟和两位秒。支持12/24小时时间格式，并可显示或取消前导0。具备两种不同的时间显示模式：普通模式和世界线变动率模式。例如晚上十点十五分二十秒按不同模式将显示为 22.15.20和1.101520。
Display hour, minute and second (12 or 24 hour format optional), leading zero on/off optional. Two different time display mode: Normal 6 digits mode and Divergence Meter mode. Eg: 22:15:20 can be displayed as 22.15.20 or 1.101520.

3. 实时日期显示 Date display
具备实时日期显示功能，两位年、两位月、两位日，并支持农历显示。支持 年-月-日、年-日-月、日-月-年、月-日-年 四种日期显示格式。
Display year, month, day and Chinese lunar date (YY-MM-DD, YY-DD-MM, DD-MM-YY or MM-DD-YY format optional).

4. 闹钟 Alarm
支持4组闹钟设定，每一组闹钟可独立开启或关闭，并可以独立设置每一组闹钟在周末是否有效。
Four alarm clocks, each of which can be activated individually (weekend activated optional).

5. 温度显示 Temperature display
内置温度传感器，可显示实时室内温度，并且可调节温度补偿，支持℃和℉两种温度单位。
Built-in temperature sensor, ℃ or ℉ optional.

6. 语音报时 Talking clock
支持实时语音报时功能，报时语言包括中文普通话、英语、德语、日语四种语言，可随时按下遥控器进行语音报时，也可以设置按时间间隔进行报时。整点时，支持前导滴滴声。
Intelligent speech system in English, Chinese Mandarin, Japanese and German. The interval and alarm music are user customizable.

7. 音量调节 Volume adjustable
具备8级音量大小，闹钟有独立的音量大小设定。
8 volume levels.

8. 动画切换特定世界线变动率 Animations as show in the comics
内置10组世界线变动率值，可方便的使用遥控器修改并存储，并具备两种不同的世界线变动率切换特效。
Up to 10 sets of Divergence data can be saved. The transitions among them have animations.

9. 世界线变动率音乐特效演示 Animations show with music
具备Steins;Gate音乐伴奏的酷炫动画特效演示功能。
Divergence data is shown along with built-in music.

10. 四种时间显示切换特效 Four transition effects for the digits
具备1.正常切换 2.淡入淡出 3.交叉呼吸 4.翻牌显示 四种时间显示切换特效。
Normal. Fade in-out. Crossfading. Slot machine.

11. 十级特效切换速度 Ten transition speed for the digits
具备十级不同的特效切换速度，可根据喜好设定特效切换的快慢。
Ten speeds available for the transition.

12. 四种冒号显示特效 Four animation effects for the colons
具备1.双点左右呼吸闪烁 2.双点同步呼吸闪烁 3.双点常亮 4.双点双闪 四种冒号特效。
Left and right dot crossfading. Left and right dot fade in-out. Always lighting. Blinking.

13. 支持GPS卫星同步授时 GPS synchronization
支持外接GPS接收机，可设置不同波特率来适应不同的GPS接收机，支持GMT时区设置，设置后系统可以根据卫星同步授时信号自动换算当地时间。（GPS接收机为选配件）
GPS adjustment with real-time synchronization.(GPS is offered as an option)

14. 定时开关机 Switch On/Off automatically
为了延长辉光管寿命，可以设置自动开机、关机时间，世界线变动仪将根据设置的时间自动开机和关机。
On and Off-time can be set for longer tube lifetime.

辉光管型号

Nixie tubes

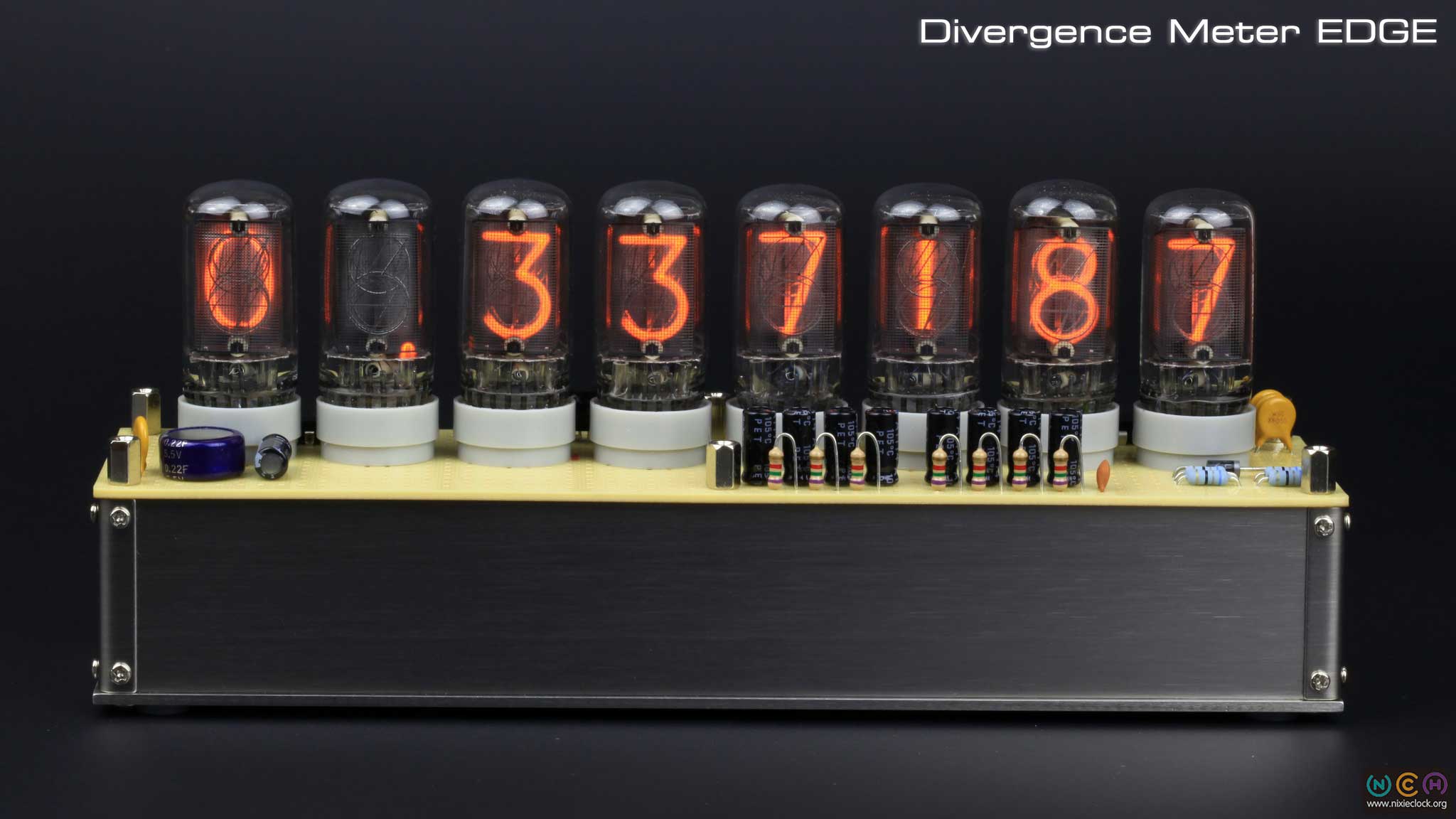

EDGE NL-5440A (美国产)

EDGE edition: NL-5440A made in USA

Plus IN-8-2 (前苏联产)

Plus edition: IN-8-2 made in Soviet Union

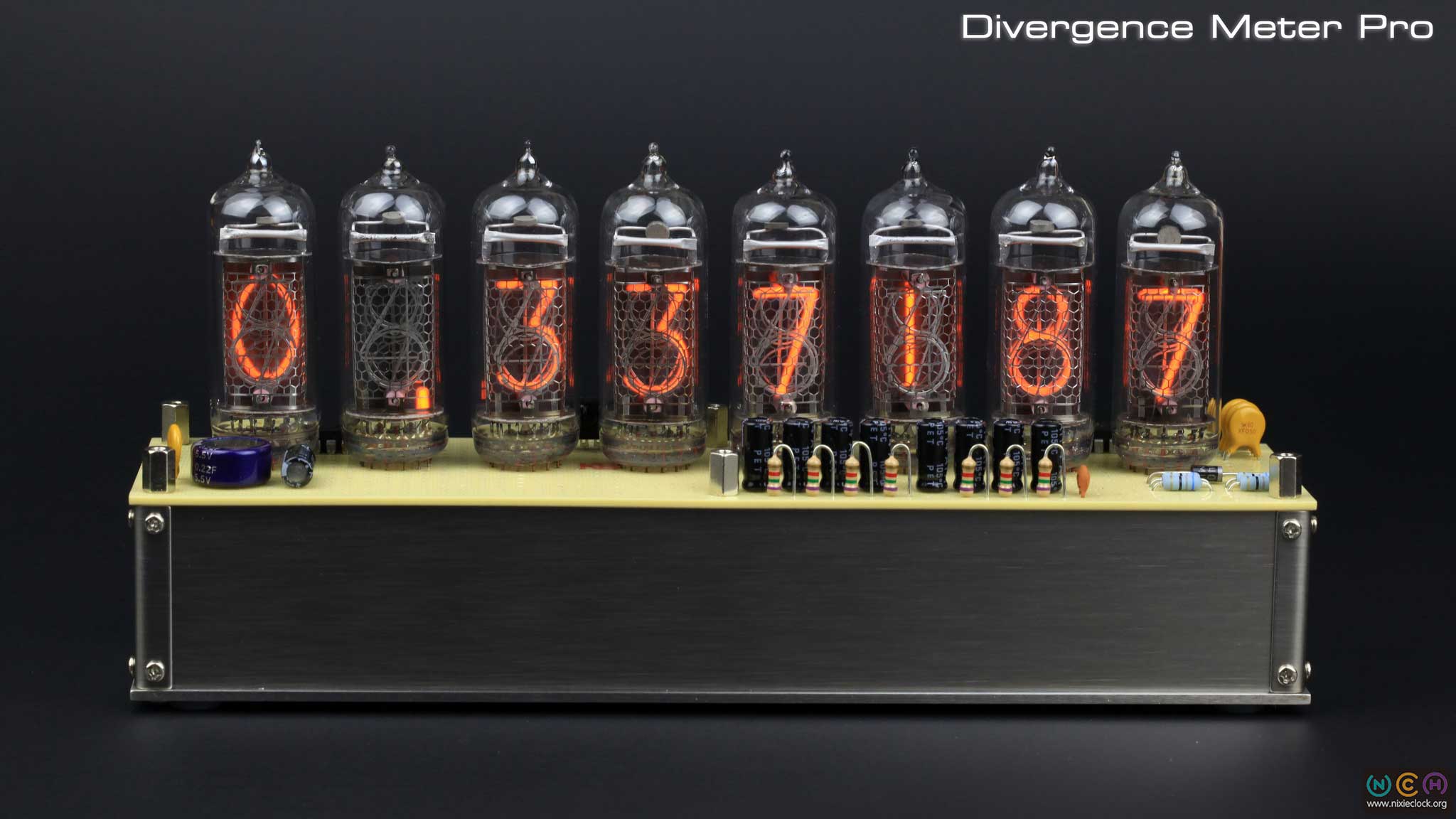

Pro IN-14 (前苏联产)

Pro edition: IN-14 made in Soviet Union

电源接口类型

Power input

Micro-USB 和 DC3.5-1.35

Micro-USB or DC(3.5mm/1.35mm)

Micro-USB端口输入电压

Voltage of Micro-USB input

直流5V

DC5V

DC3.5端口输入电压

Voltage of DC input

直流5V

DC 5V

工作电流

Operation current

Max 900mA (仅工作)

Max 900mA (for display only)

Max 1000mA(仅充电)

Max 1000mA (for charging only)

Max 1900mA(工作+充电)

Max 1900mA (for display and charging)

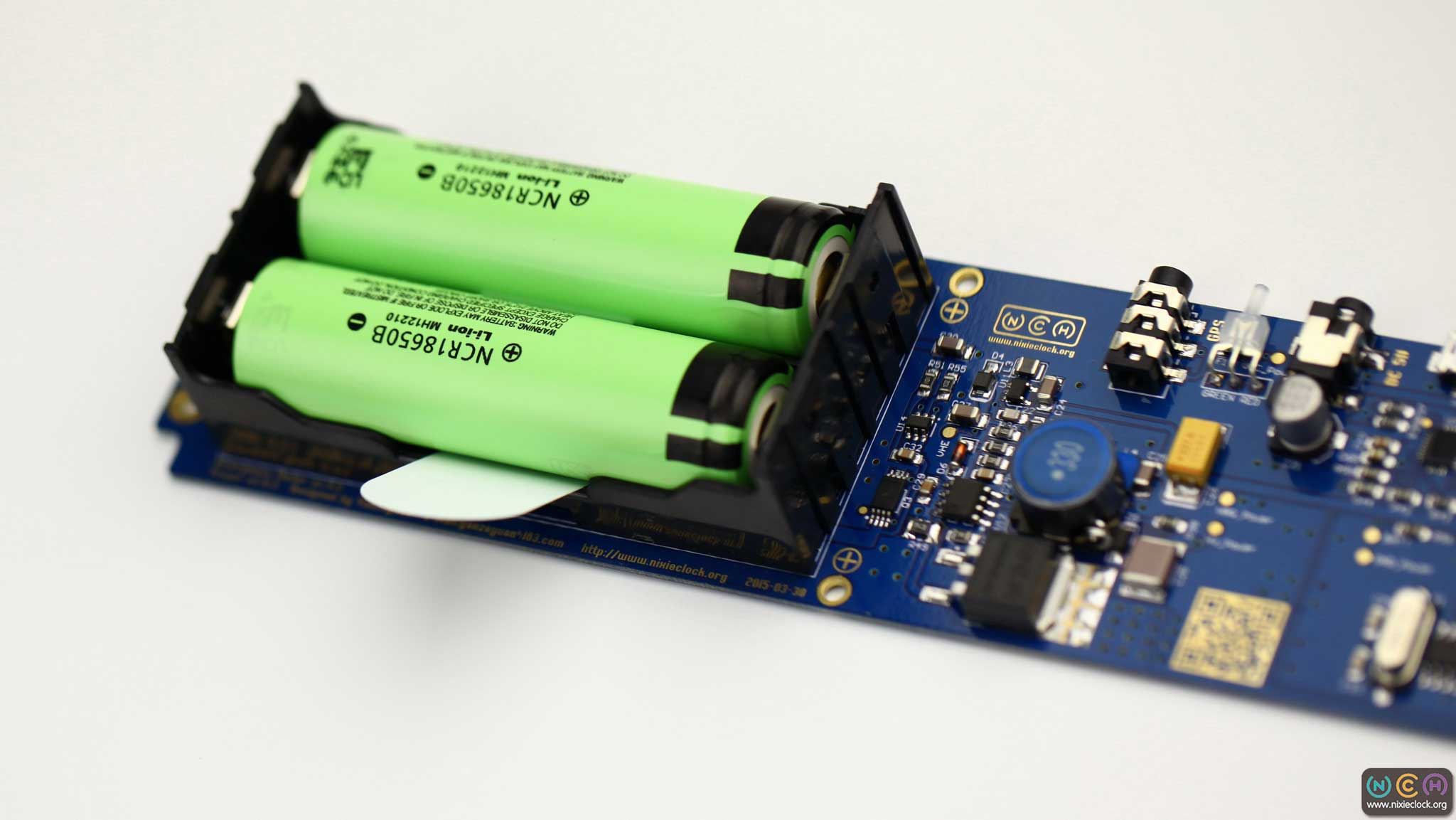

内置电池规格

Built-in battery

Panasonic NCR18650B 两节 总容量6800mAh

2pcs Panasonic NCR18650B (capacity 6800mAh)

使用时间约8-10小时

Working time 8-10 hours

完全充电时间约6小时

Fully charged time 6 hours

外接GPS规格

GPS requirement

TTL接口，2400-9600bps波特率，3.5mm耳机插头

TTL port, 2400-9600bps, 3.5mm headset plug

外壳材质

Material of housing

不锈钢板

Stainless steel

工作温度

Operating temperature

0℃至60℃

0℃ to 60℃ (32℉ to 140℉)

外形尺寸

Dimension

底座 长x宽x高 190mm x 50mm x 35mm

Base 190mm(L) x 50mm(W) x 35mm(H)

辉光管高度 55mm 直径19mm

Height of nixie tube 55mm, diameter 19mm

重量

Weight

600g (仅主机)

600g (Only Divergence Meter)

1200g (完整包装)

1200g (Complete packaging)

创作详情 | Details

荧光钟 | VFD Tube/Display Clocks

Like the blue and green light…

Released on 22nd Jan, 2013.

On sale

资料下载 | Download

中文DIY装配零件清单

中文DIY装配说明书

中文使用说明书 (简体中文)

中文使用说明书 (繁体中文)

DIY Kit BOM List

DIY Kit Assembly Manual

User Manual in English

外壳装配说明 | Housing Assembly Manual

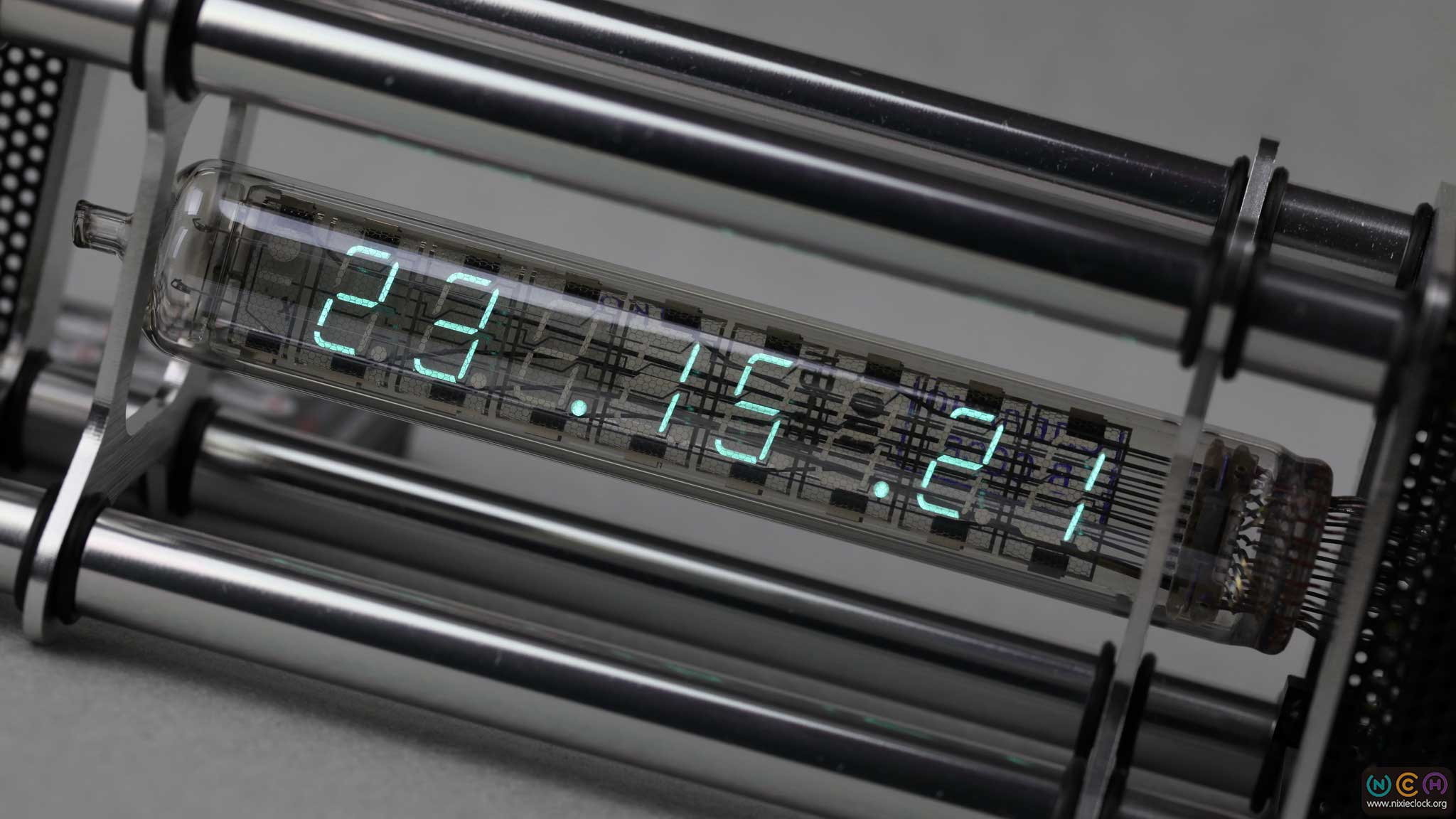

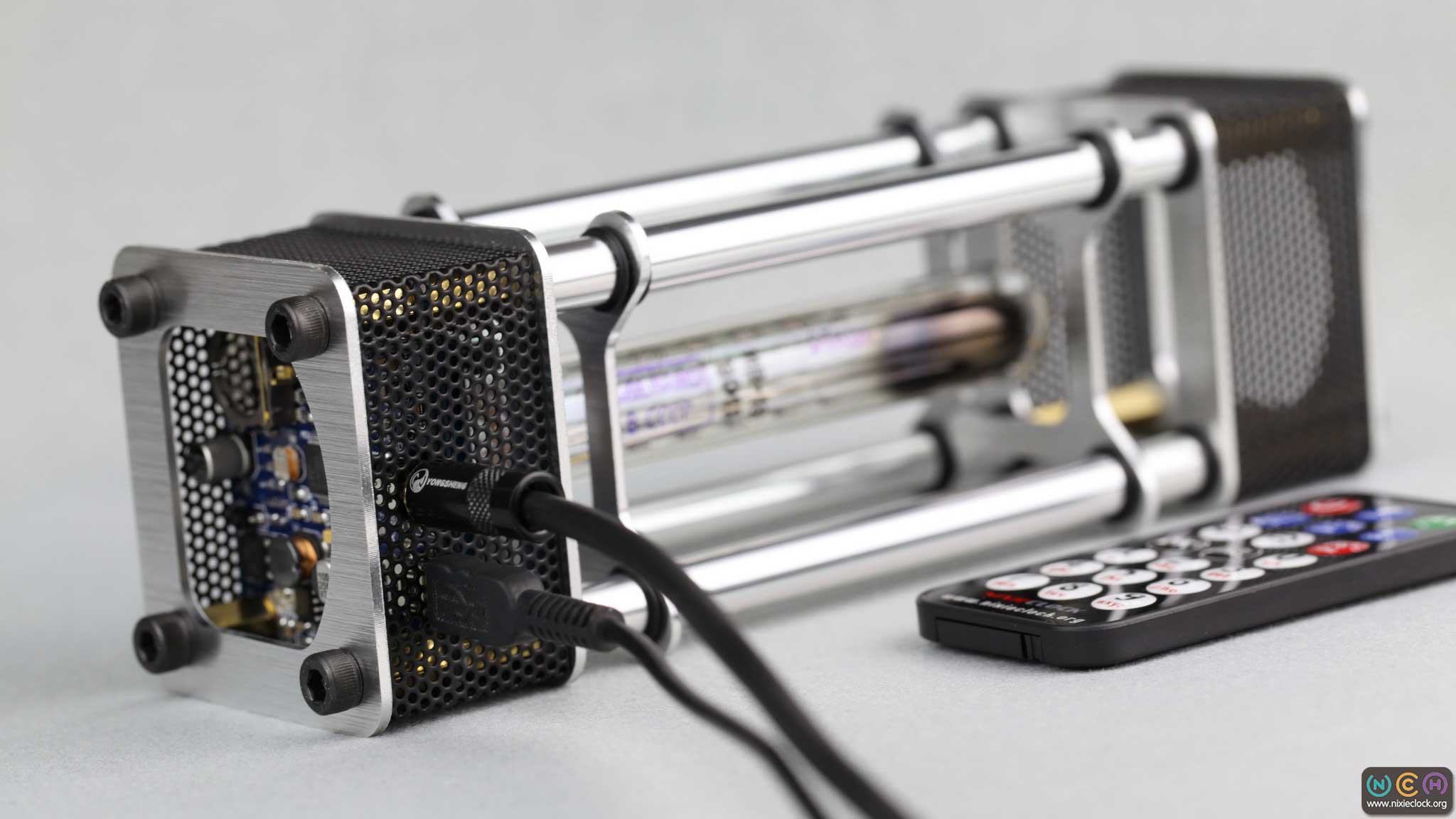

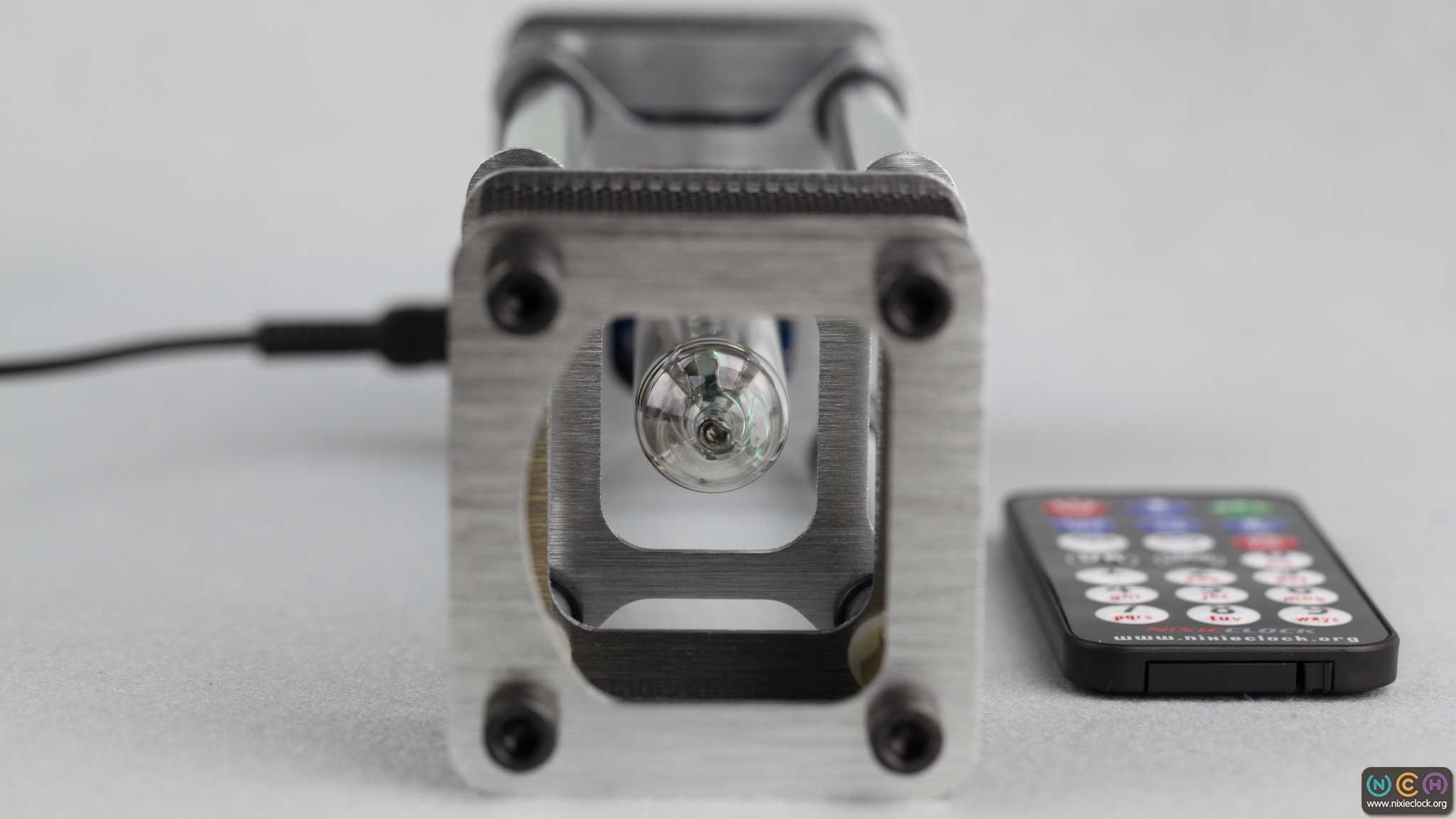

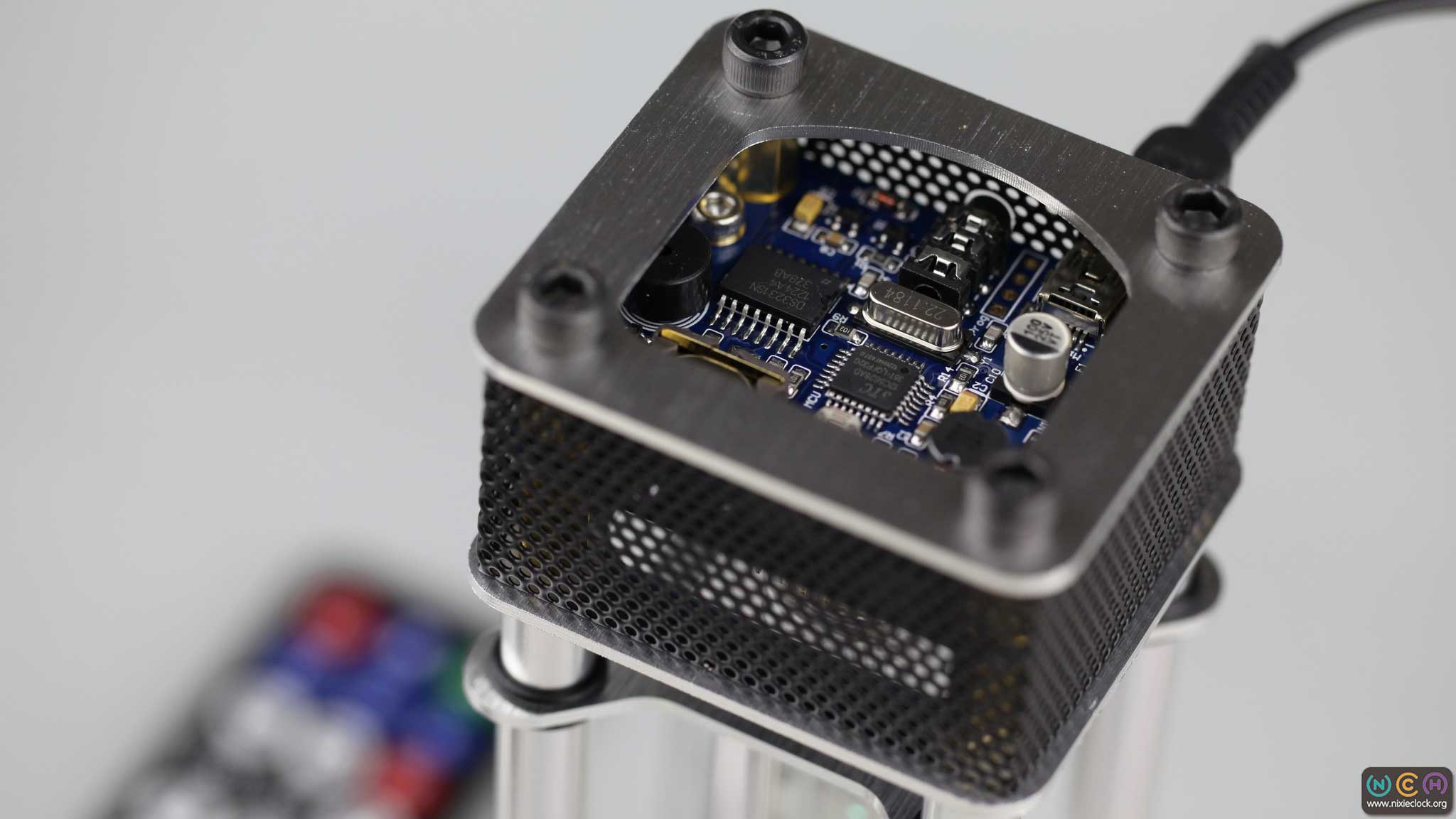

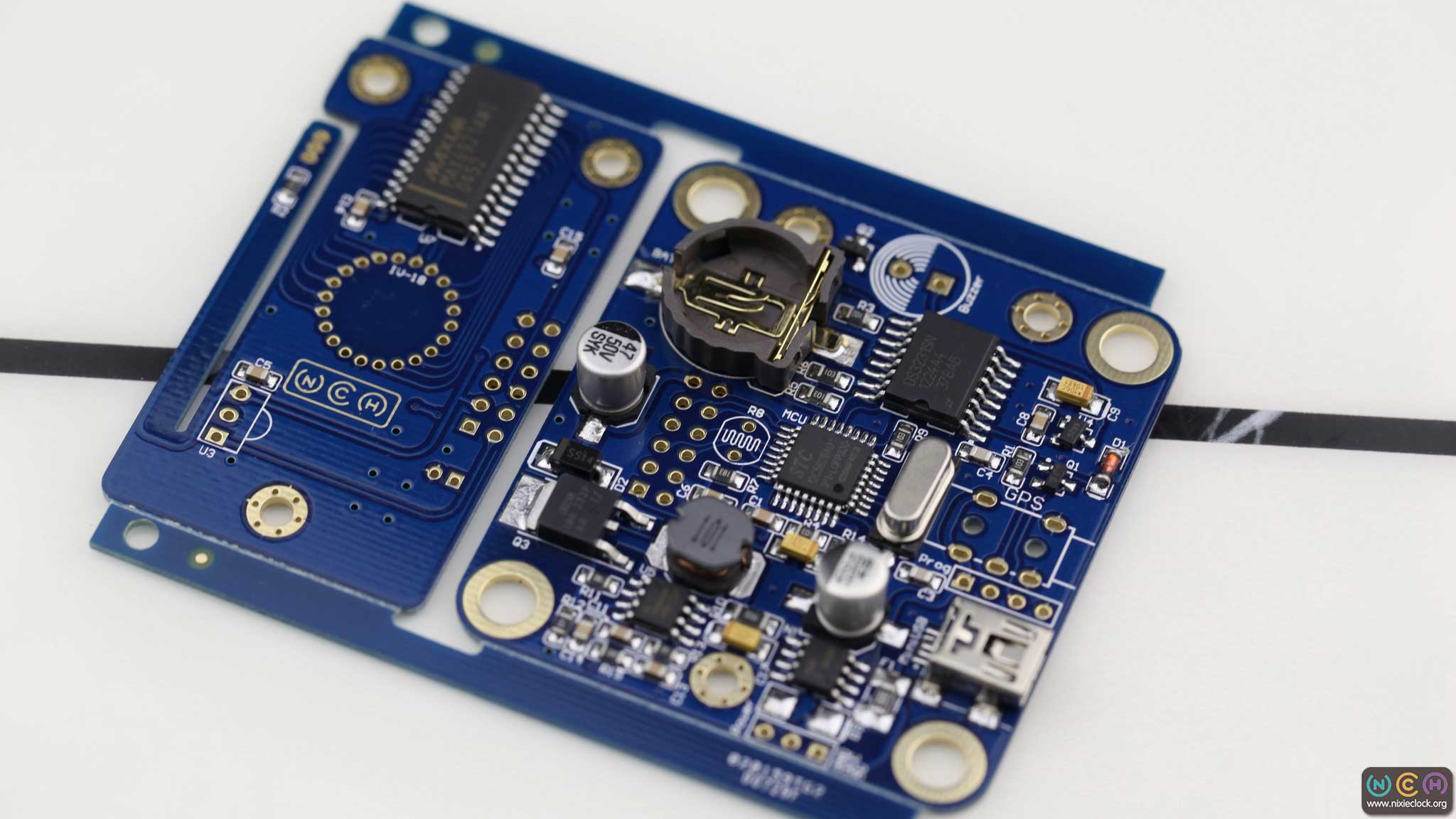

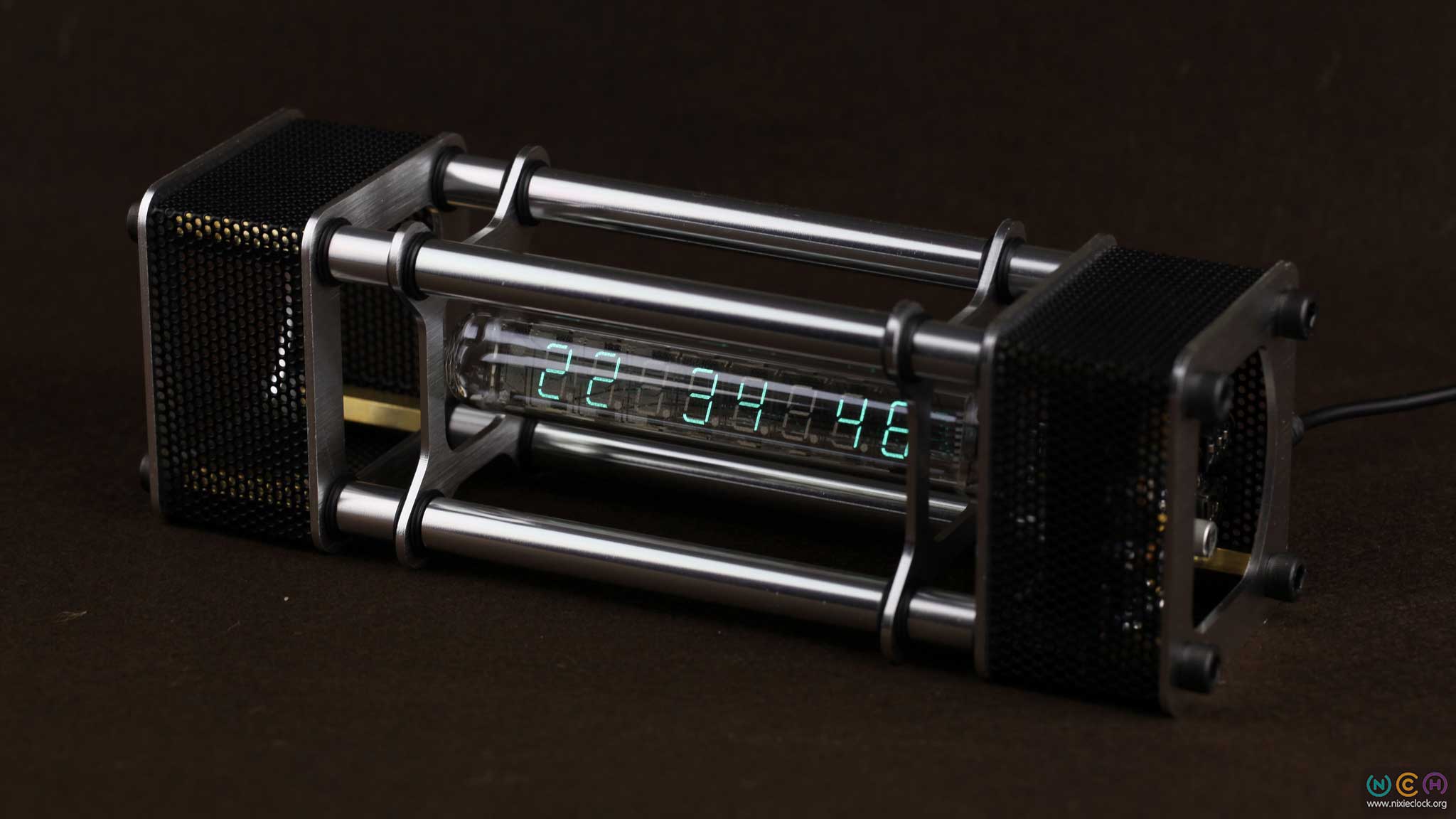

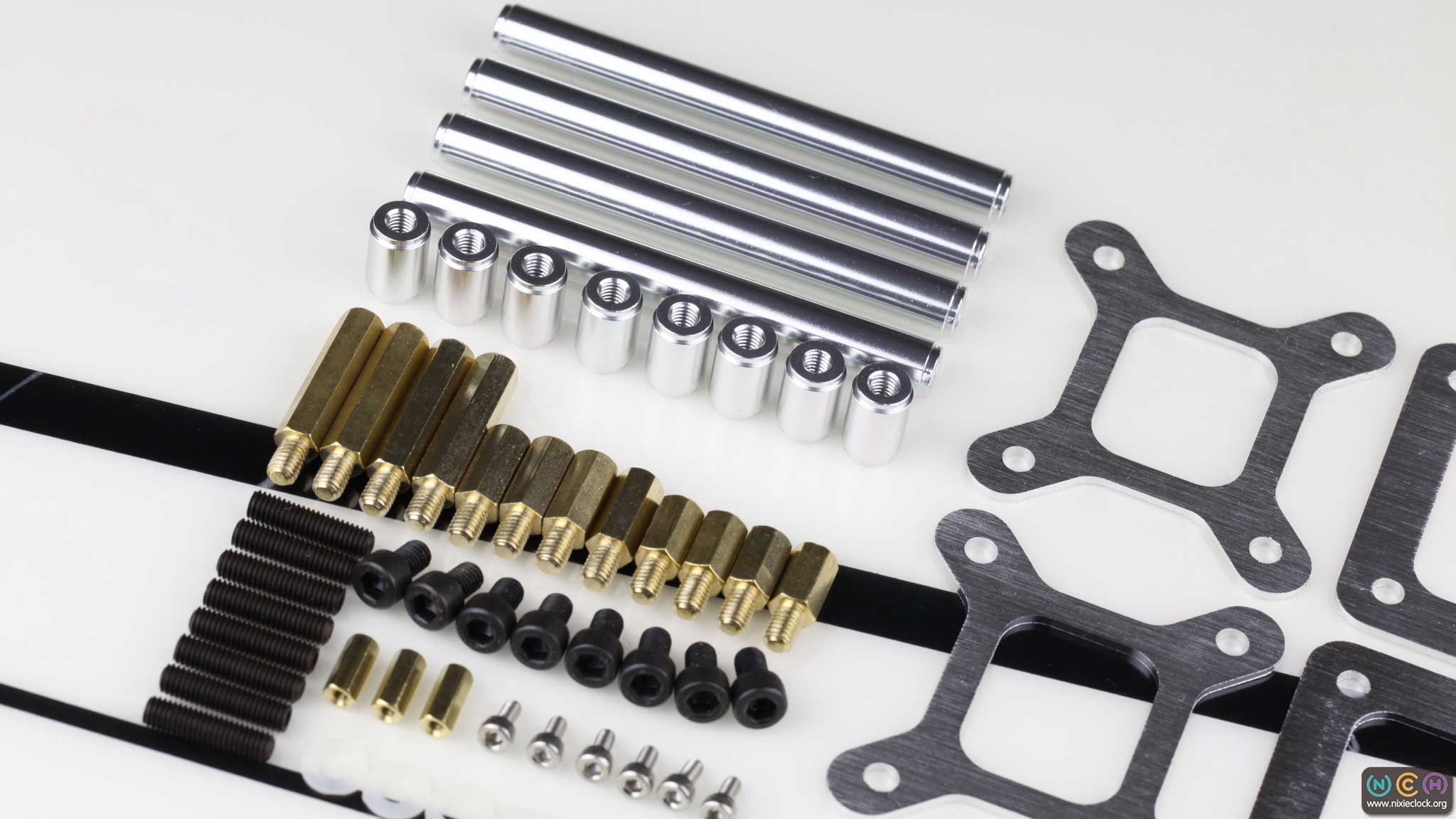

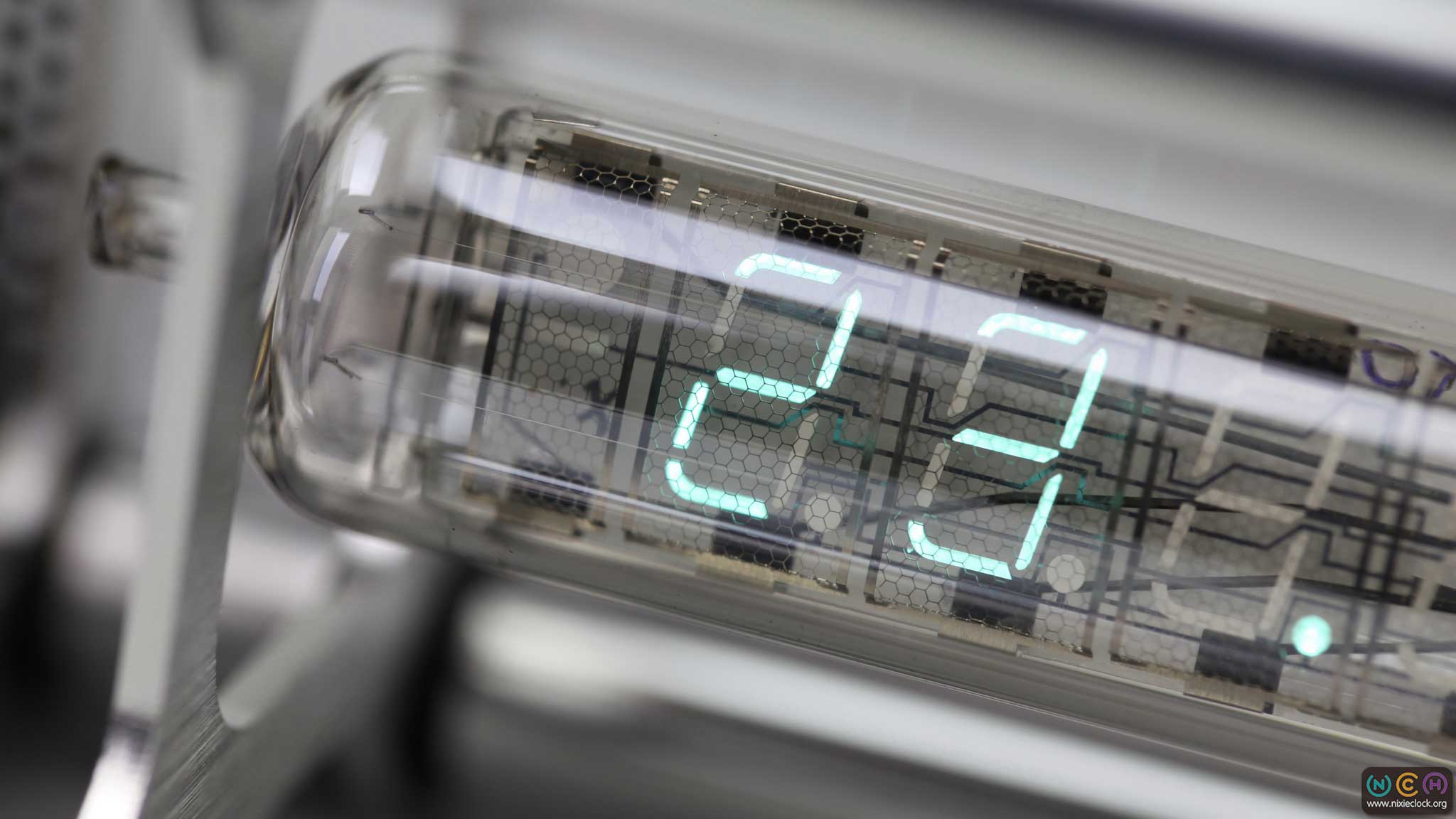

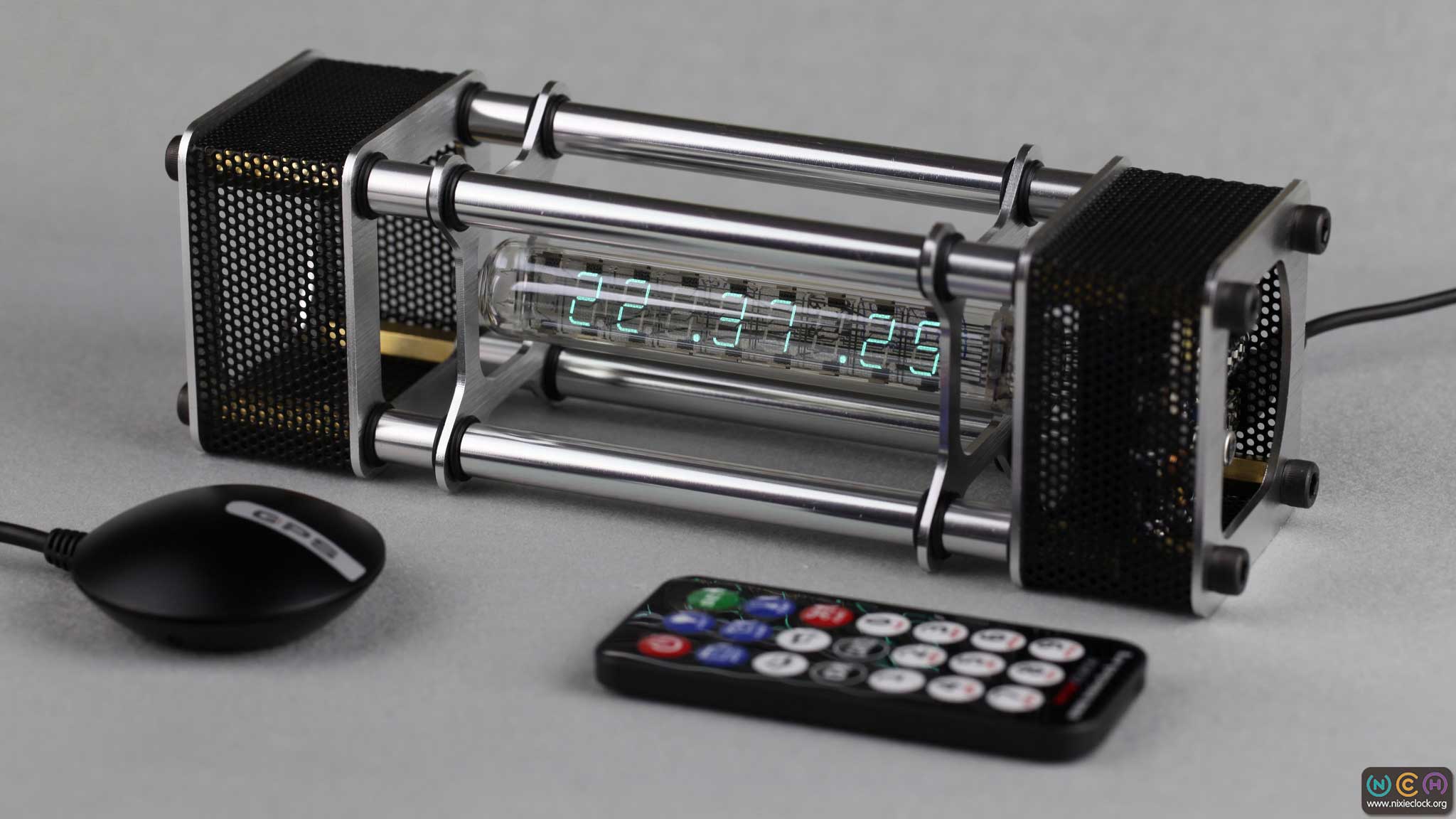

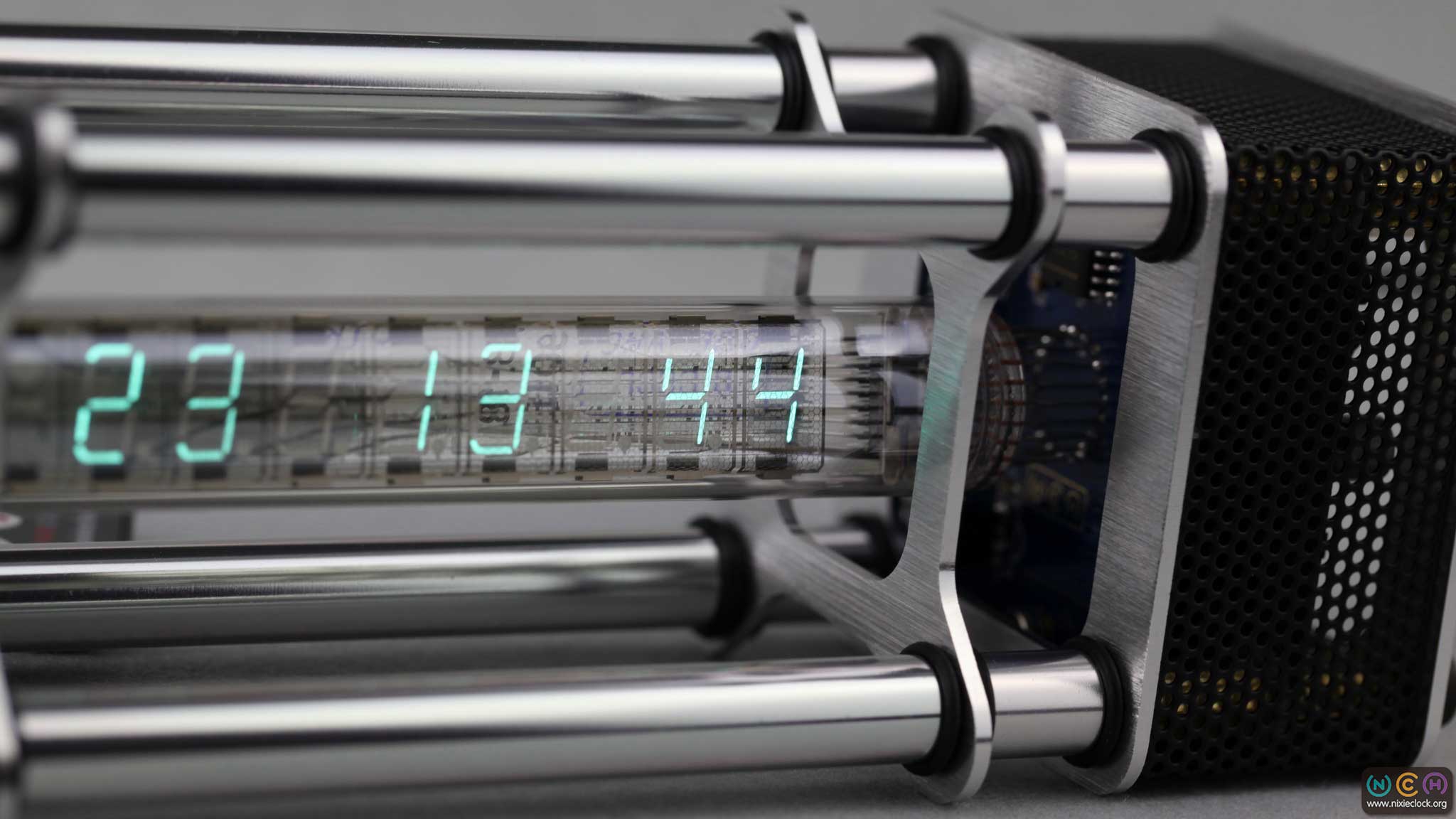

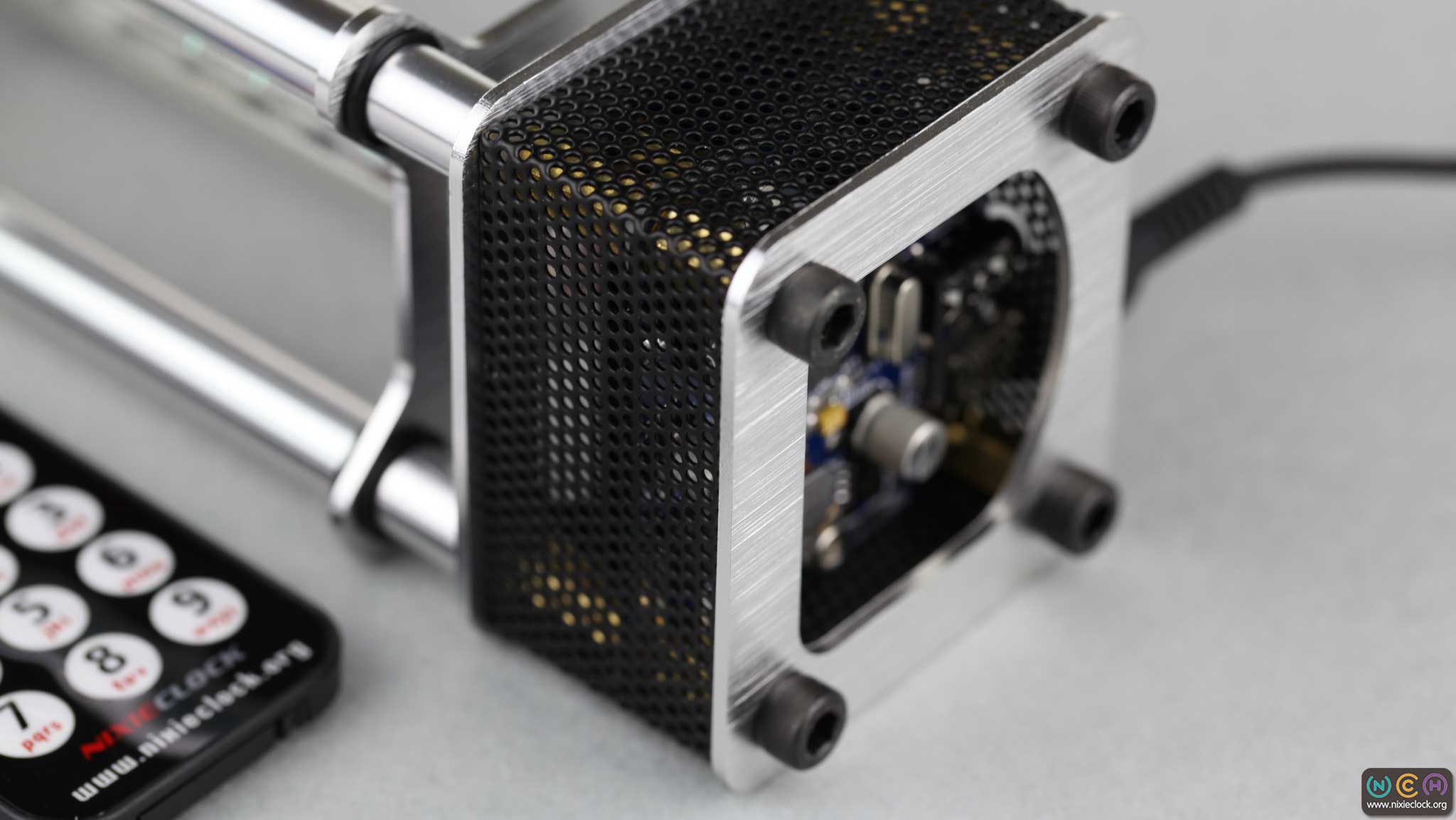

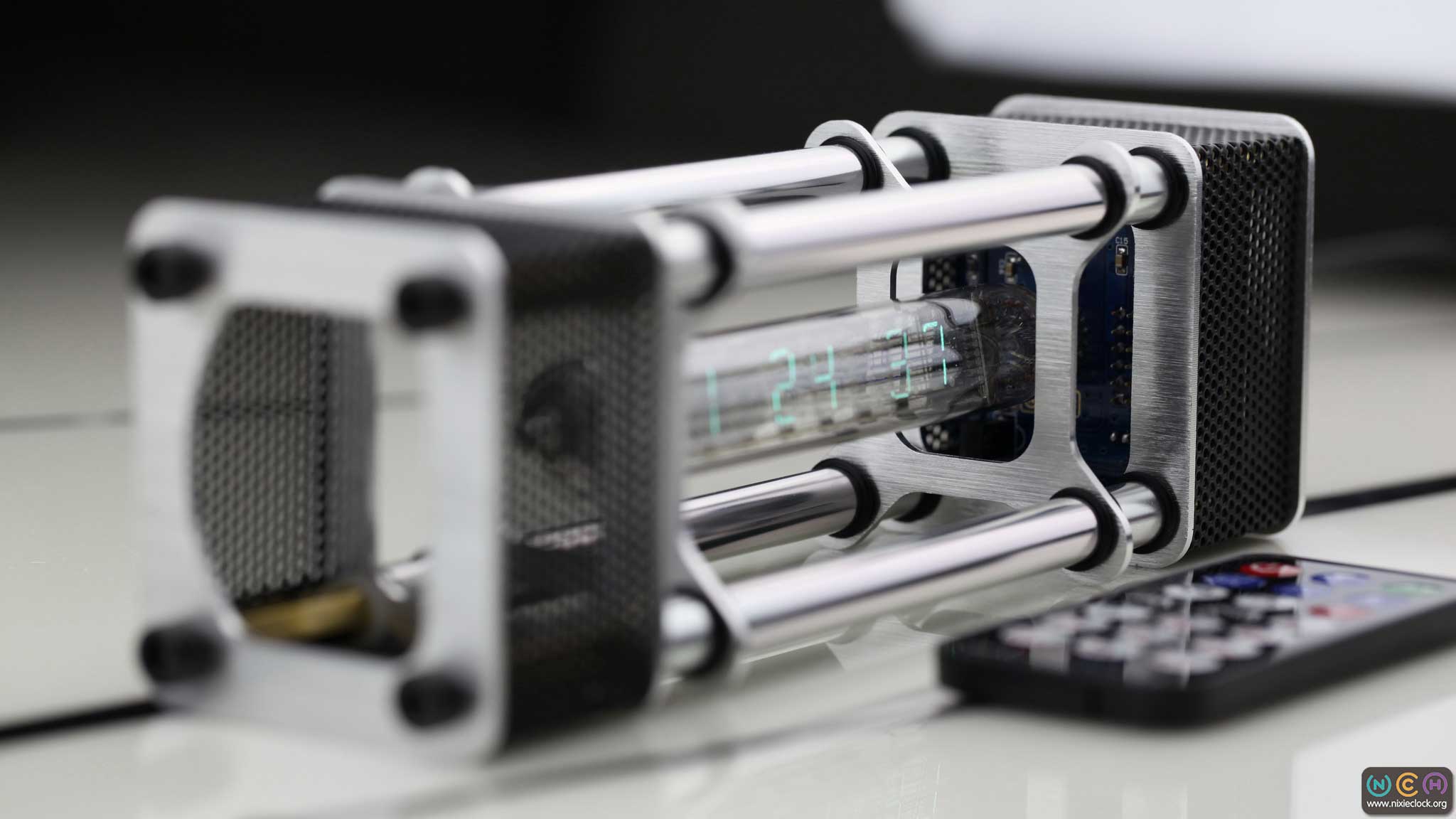

Energy Pillar IV-18 VFD Tube Clock

VFD Tube Clock with IV-18 Tube, Assembled & Kit

IV-18 荧光电子管是上世纪80-90年代前苏联的产物，冷战时期曾大量制造并应用于军事设备；冷战结束后，同其他海量的战争遗留物一起，被埋于地下，或被封存于冰冷的仓库角落。与其他种类荧光电子管不同的是，她在一根管内嵌入了8个7段数字，并且每个数字右下角都有小数点。她独特的外形、通透的管身、冷艳的色彩，让她与金属外壳搭配一定是完美的创作。于是，经过一次又一次的设计、修改、打样，历时一年多的创作，Energy Pillar 能量柱由此诞生。

同时，Energy Pillar | IV-18 荧光电子管时钟它不仅仅是一件完成品，我还为热爱DIY的朋友们准备了全套的DIY套件，并提供详细的装配指导说明，大家在享受DIY乐趣的同时，也能学到很多东西，并且最终还能拥有一台极具金属质感的电子数码管时钟。

The Energy Pillar IV-18 VFD Nixie Clock features the authentic Russian IV-18 VFD tubes produced in the 1980s to 1990s. Like our many other designs, the Energy Pillar is encased in quality metal finish and is packed with features including auto-brightness, sleep function, countdown timer & alarm clock functions. The clock comes with an Infrared remote control as well.

All tubes are 100% authentic brand-new unused 1980s – 1990s USSR made IV-18 VFD tubes and they come in Assembled and DIY Soldering Kit version.

1. 8位荧光数码电子管显示（80-90年代前苏联产IV-18 (ИВ-18)型荧光数码电子管）。
Eight digits in IV-18 (ИВ-18) VFD tube display. (~1980-1992 made in USSR).

2. 时、分、秒 时间显示（12或24小时制式可选）。
Display hour, minute and second (12 or 24 hour format optional).

3. 年、月、日 日期显示及农历日期显示（YY-MM-DD/MM-DD-YY/DD-MM-YY/YY-DD-MM日期格式可选）。
Display year, month and day and Chinese lunar date (YY-MM-DD or MM-DD-YY.DD-MM-YY.YY-DD-MM format optional).

4. 首字符0显示关闭功能(Leader Zero ON/OFF)。
Leading zero ON/OFF function.

5. GPS校时功能，实时同步更新时间，支持 GPS连接状态显示功能（GPS接收机为选配件）。
GPS real-time adjustment. Automatically adjusts date and time; GPS status display (with optional GPS receiver).

6. GMT时区设置功能，时钟会根据卫星收到的格林尼治时间自动换算当地时间与日期。
GMT time zone functions, the clock will calculate the local time based on satellite.

7. 室内温度显示（℃或℉温度单位可选）。
Temperature display (℃ or ℉) (with optional temperature sensor).

8. 两组闹钟功能（可分别设置闹钟时间，可单独关闭某组闹钟功能）。
Two alarm clock (set ON/OFF independent alarms).

9. 日期、温度自动循环切换显示，可设定间隔时间自动切换显示日期和温度。
Alternating, date and temperature display. Adjustable display intervals.

10. 计时器功能，最长支持99小时59分59秒的倒计时提醒功能。
Timer function. Can be set up to 99 hours, 59 minutes and 59 seconds.

11. 定时开/关机功能，开/关机时间可分别设置，自动关机后也可轻松查看时间、日期等。
Display ON/OFF timer. Easily check time and date after when powered off.

12. 八级显示亮度可设定，也可自动根据环境光线调节显示亮度。
8 manual brightness levels; auto brightness for ambient conditions.

13. 按键音打开、关闭可选。
Sound ON/OFF button.

14. 正/倒置自动切换功能，可自动根据放置方向切换显示状态。
Display information auto-rotates 180° based on clock orientation.

15. 配备红外线遥控器，无线操作方便快捷。
IR remote controller operation. (included)

16. 采用高精度时钟模块，计时精确，年误差<1分钟。
Extremely precise RTC module provides accuracy Δ less than 1 minute/year.

17. 内置后备锂电池，断电情况下能维持时钟计时大于3年。
Built-in backup lithium battery will maintain clock time more than 3 years.

输入电压 直流5V
Input voltage DC5V

工作电流 最大220mA
Working current Max 220mA

荧光管型号 IV-18（ИB-18 1984-1992前苏联制造）
Tube type IV-18（ИB-18, manufactured in USSR, 1984-1992)

工作温度 0℃至60℃
Working temp 0℃ – 60℃

外壳材质 铝合金
Shell material Aluminum alloy

外形尺寸 长200mm 宽52mm 高64mm 荧光管长度115mm 直径18mm
Size 200mm x 52mm x 64mm; tube length 115mm x diameter 18mm

重量 350g
Weight 350g

创作详情 | Details

Released on 1st Apr, 2012. Updated on 14th Jun, 2017.

On sale

资料下载 | Download

中文DIY装配说明书

中文使用说明书

DIY Kit Assembly Manual

User Manual in English

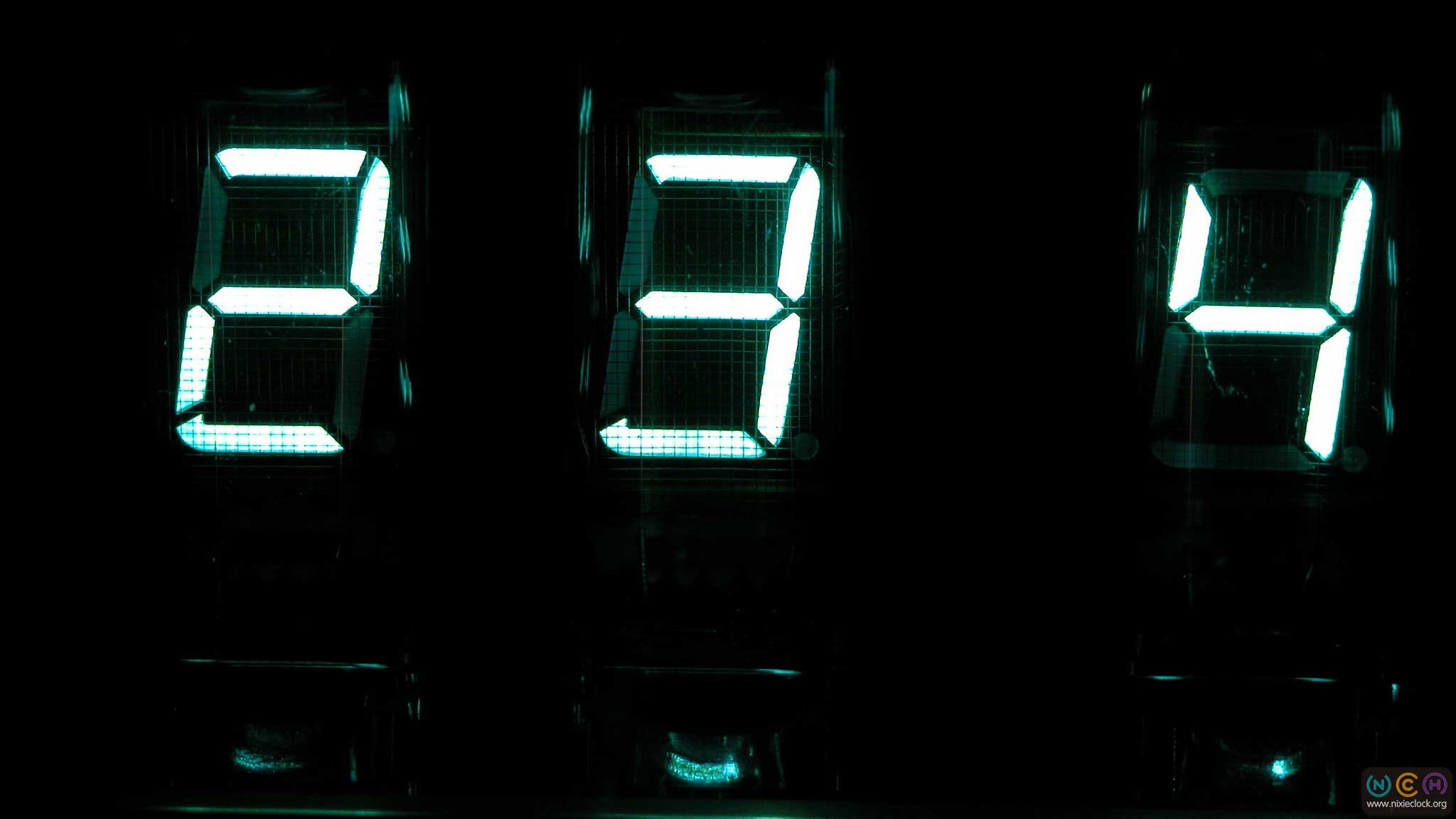

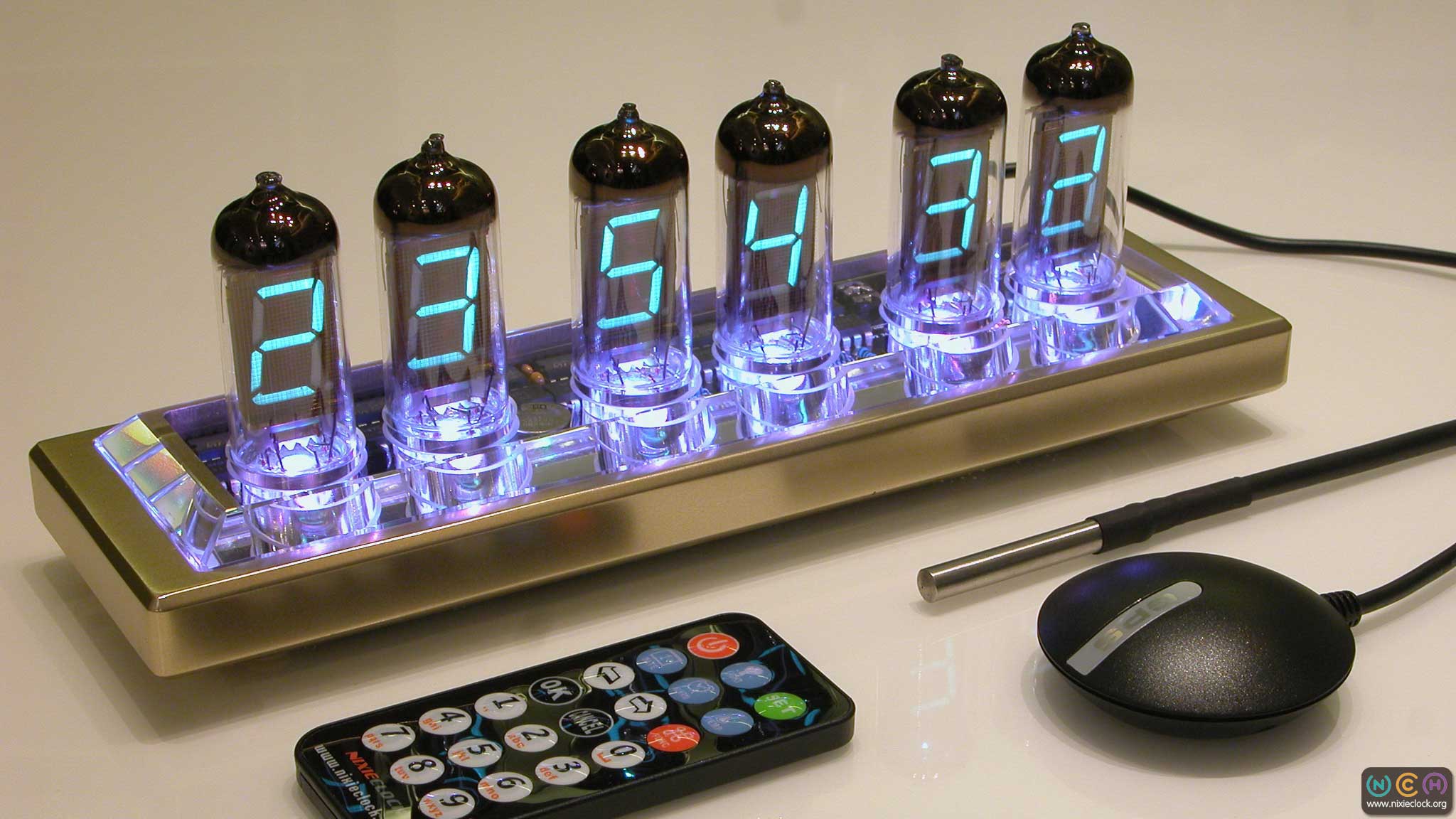

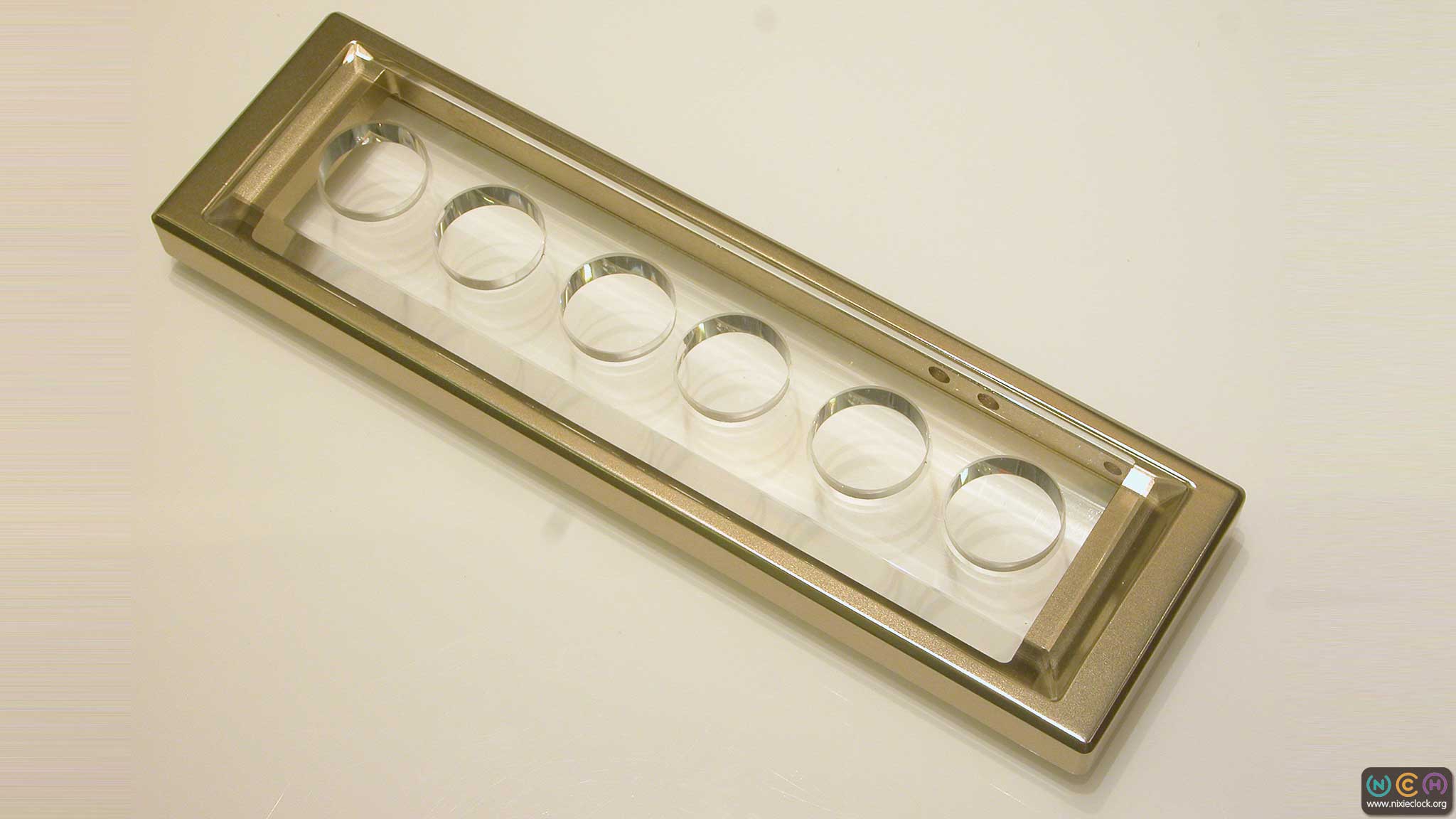

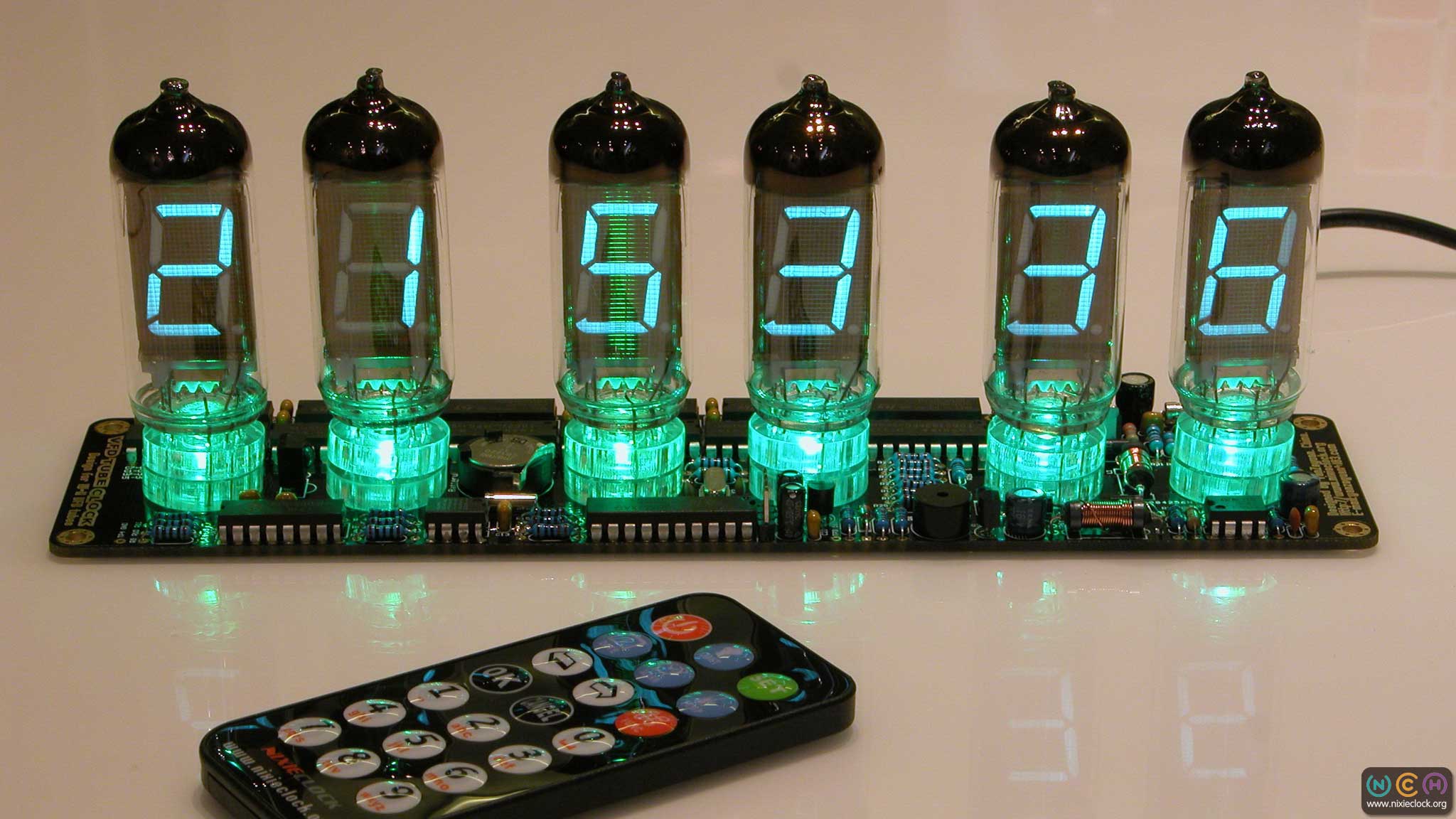

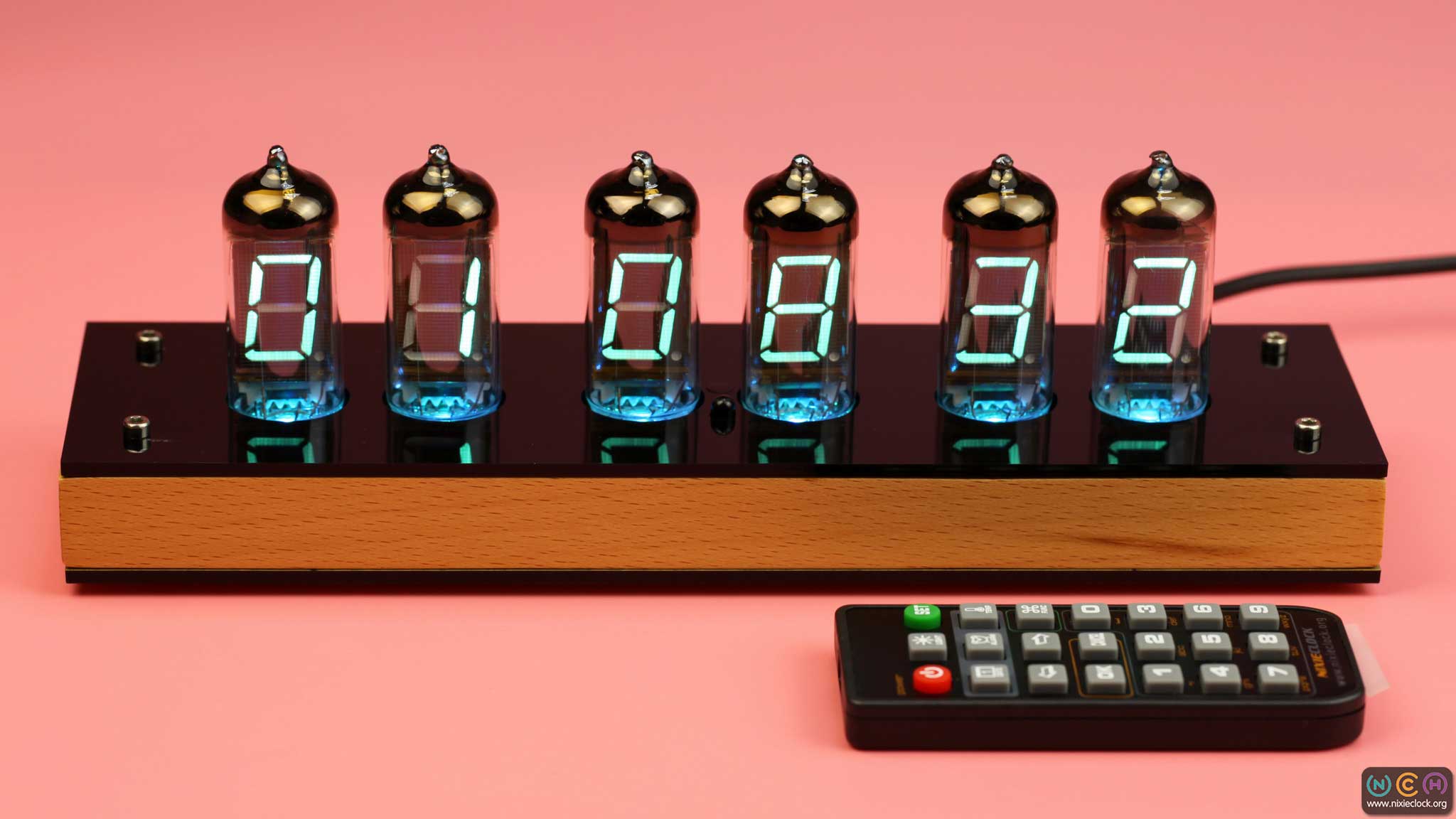

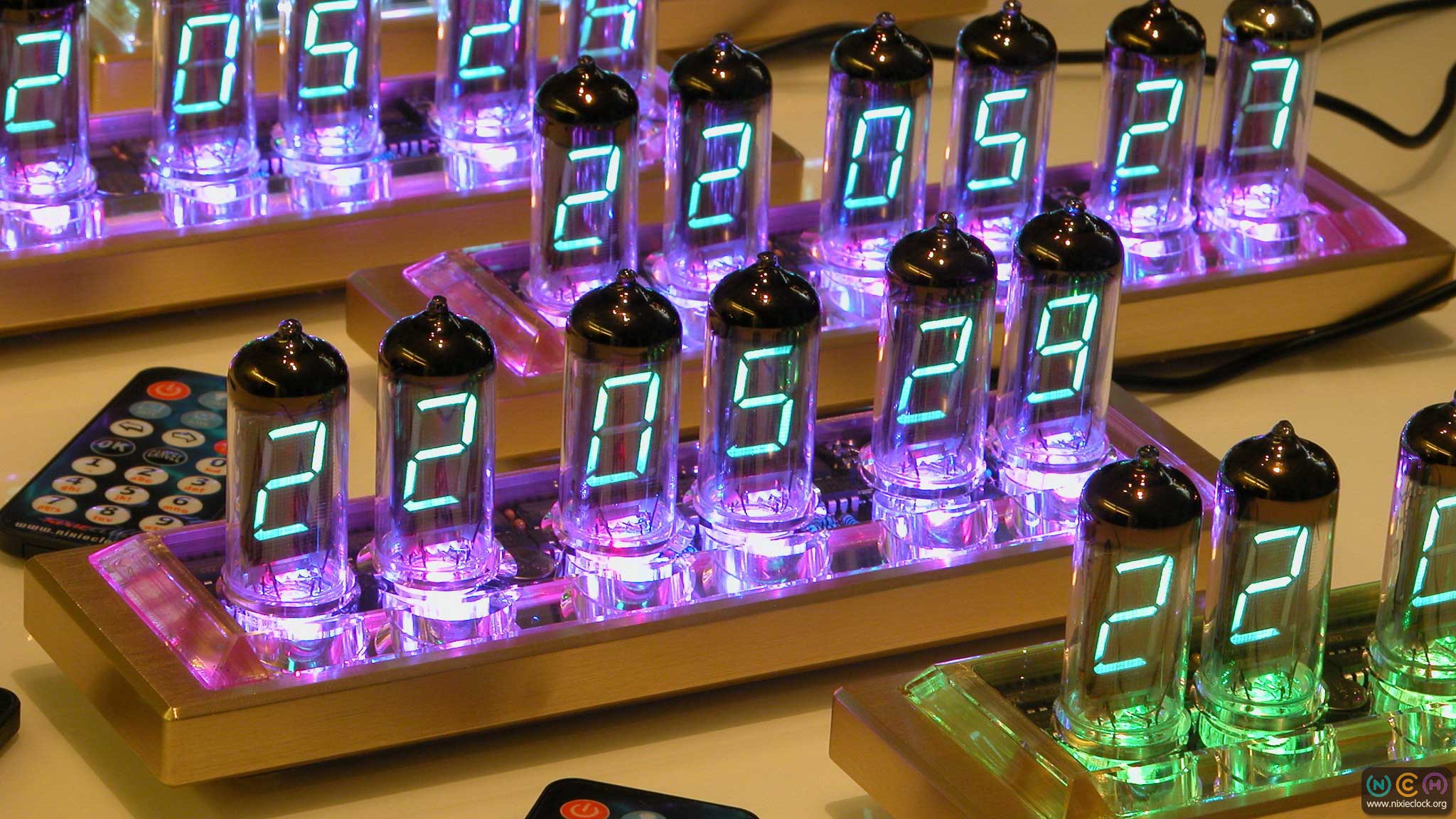

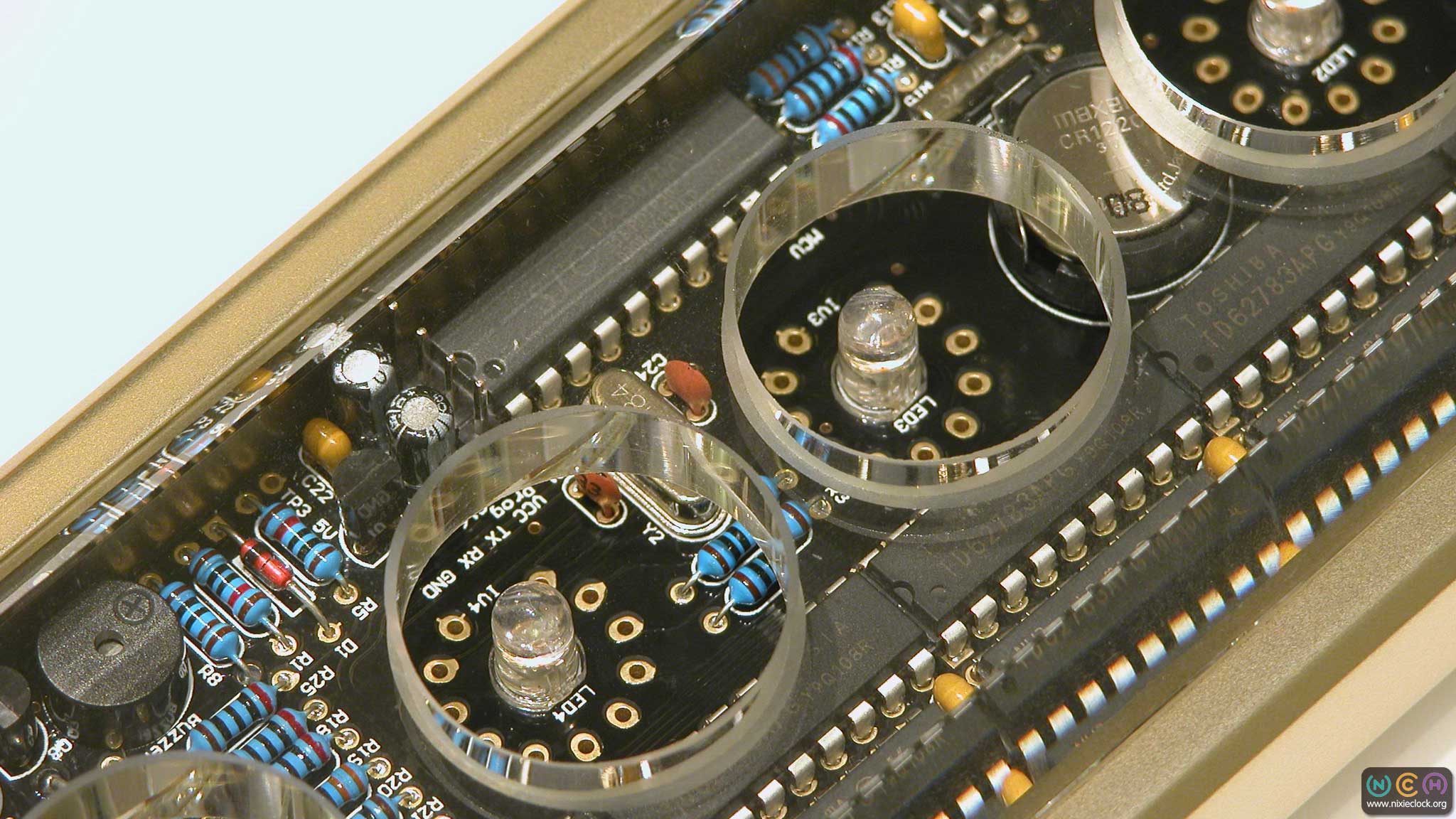

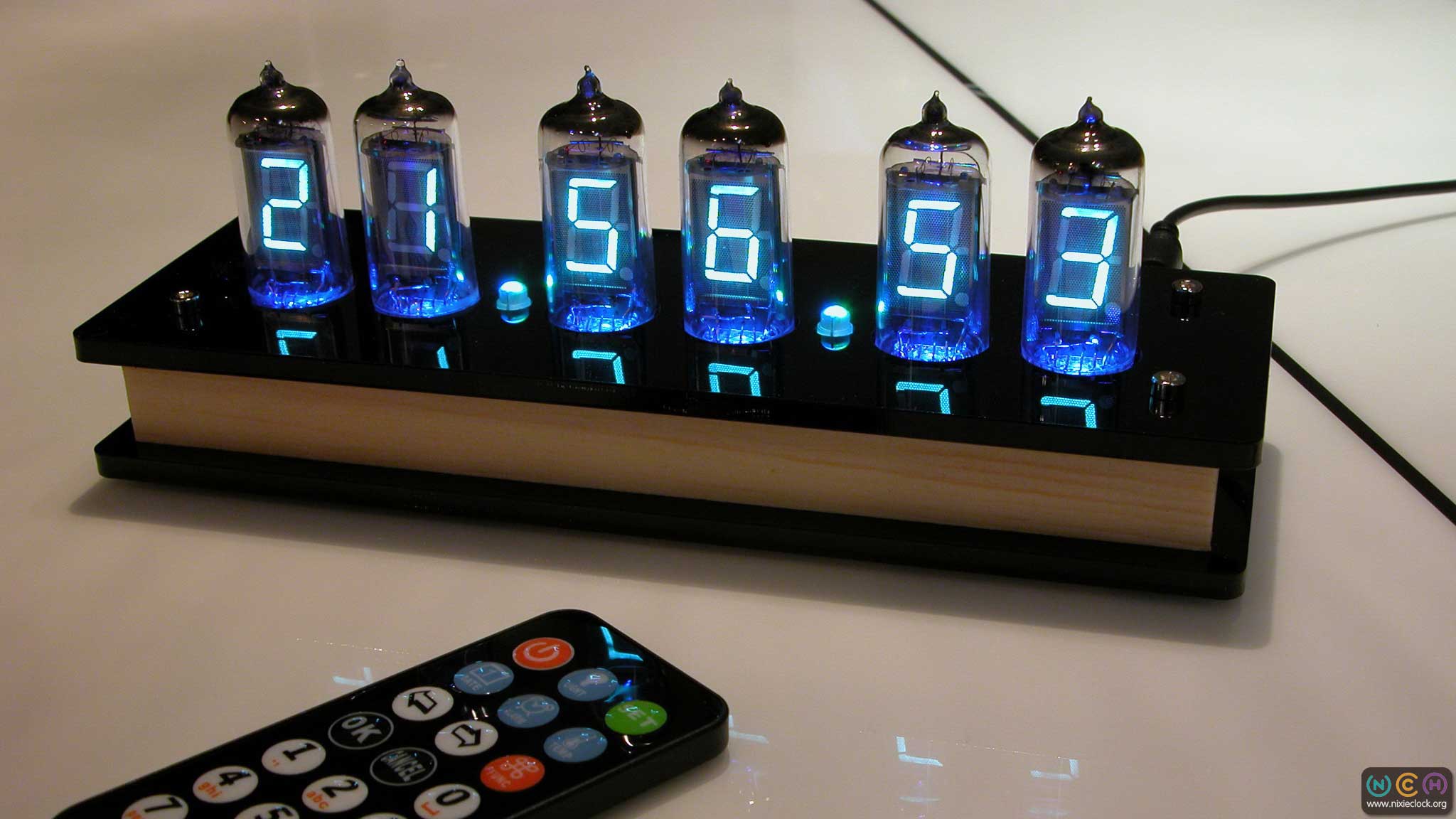

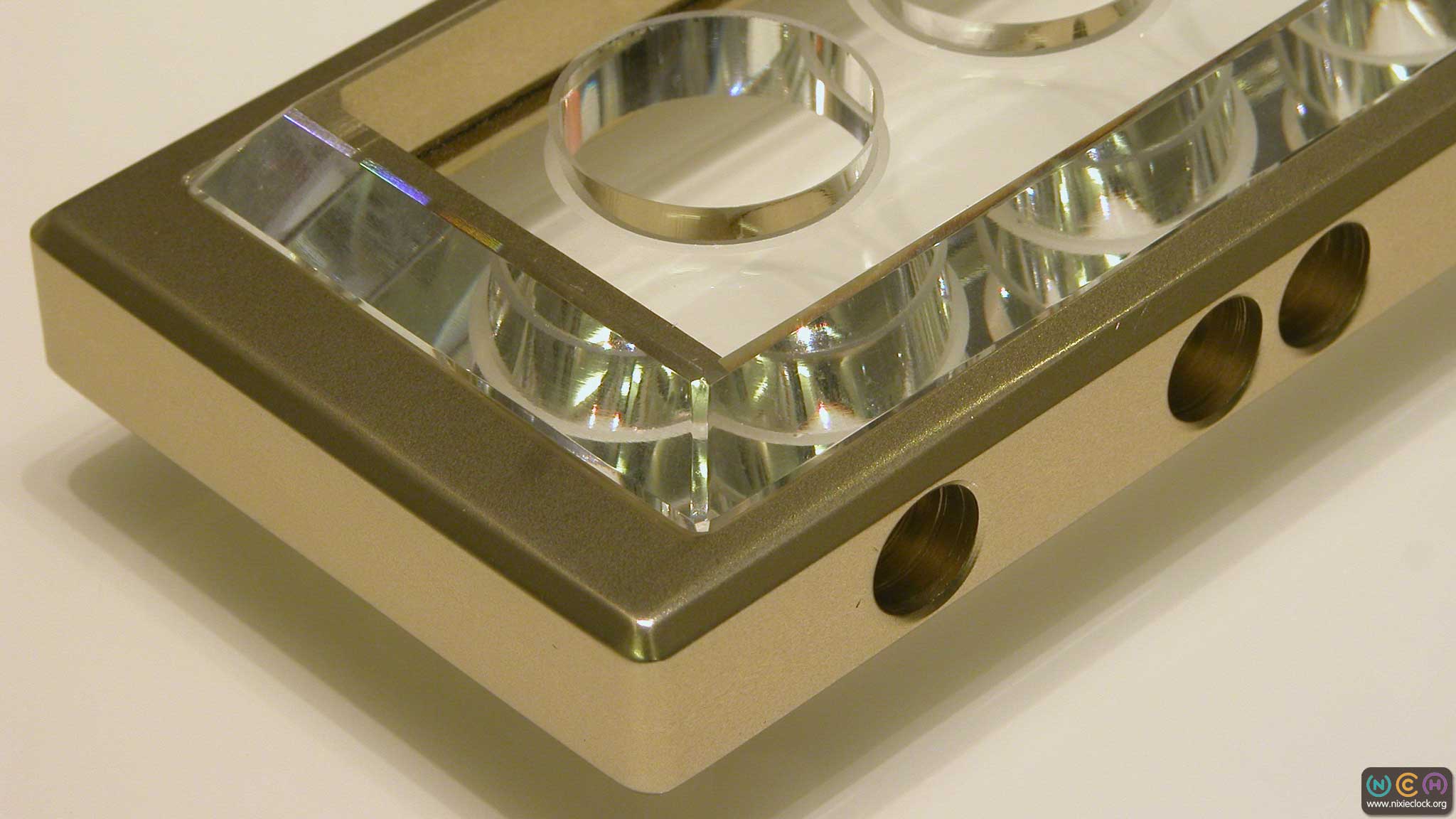

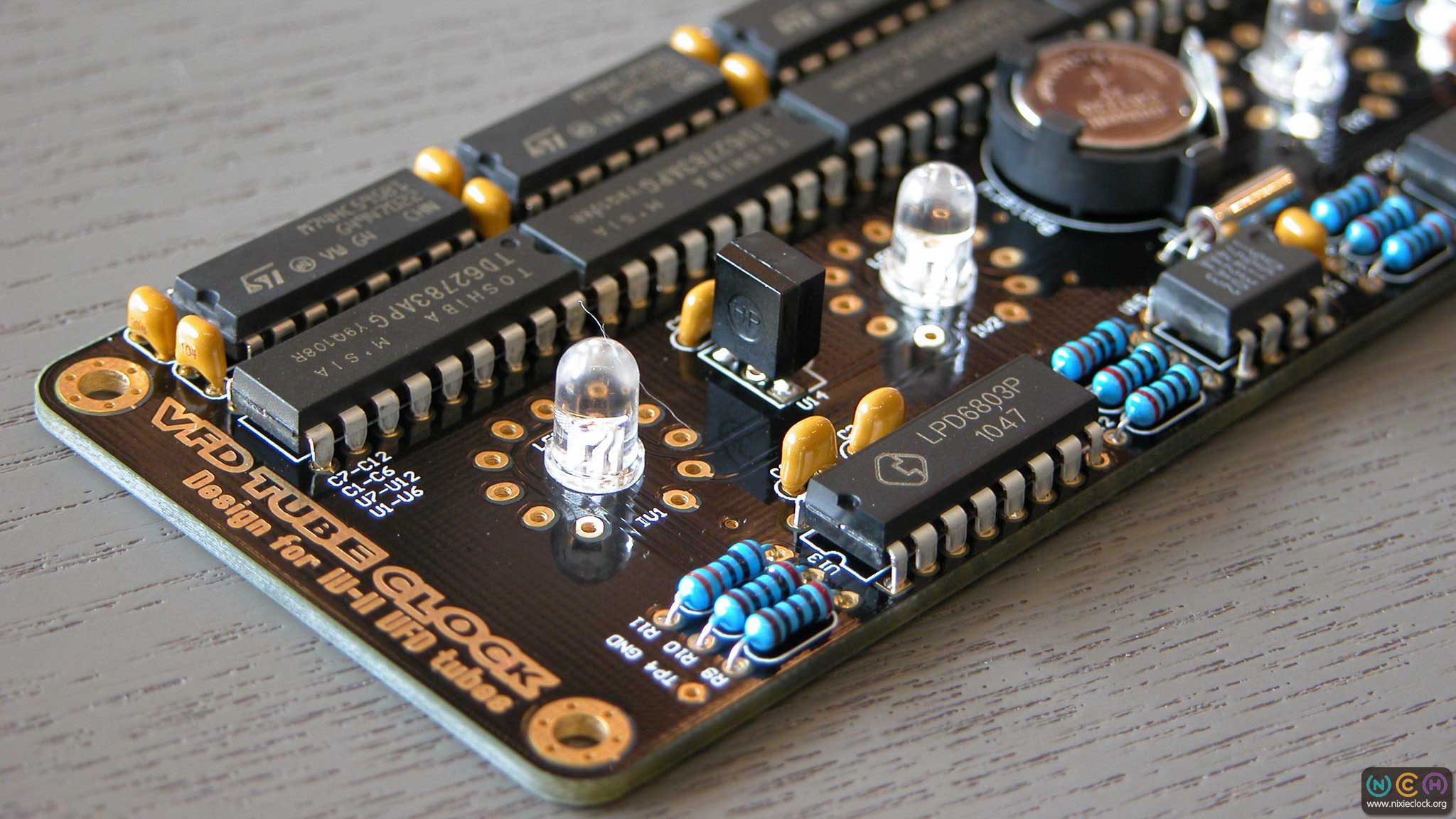

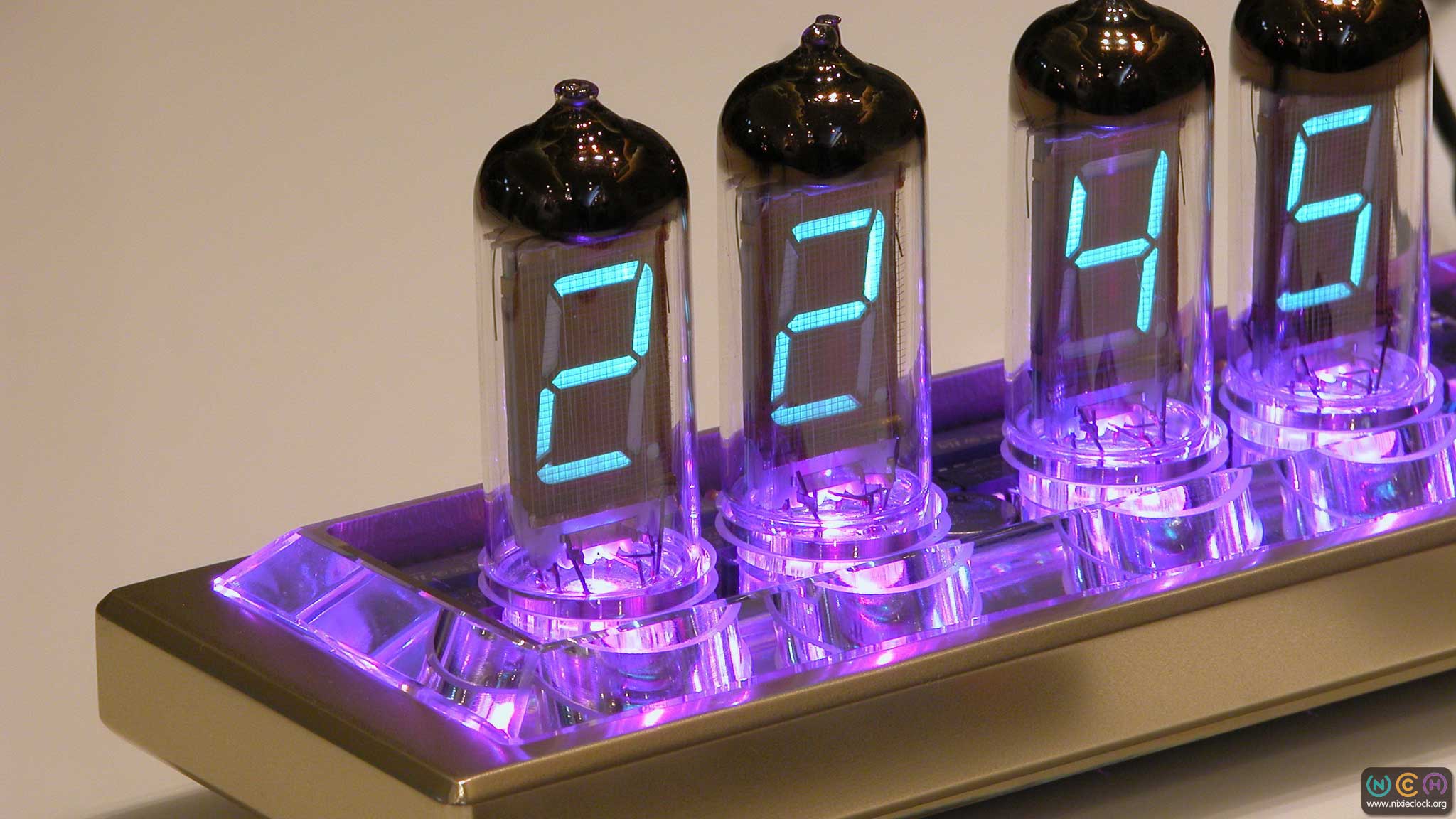

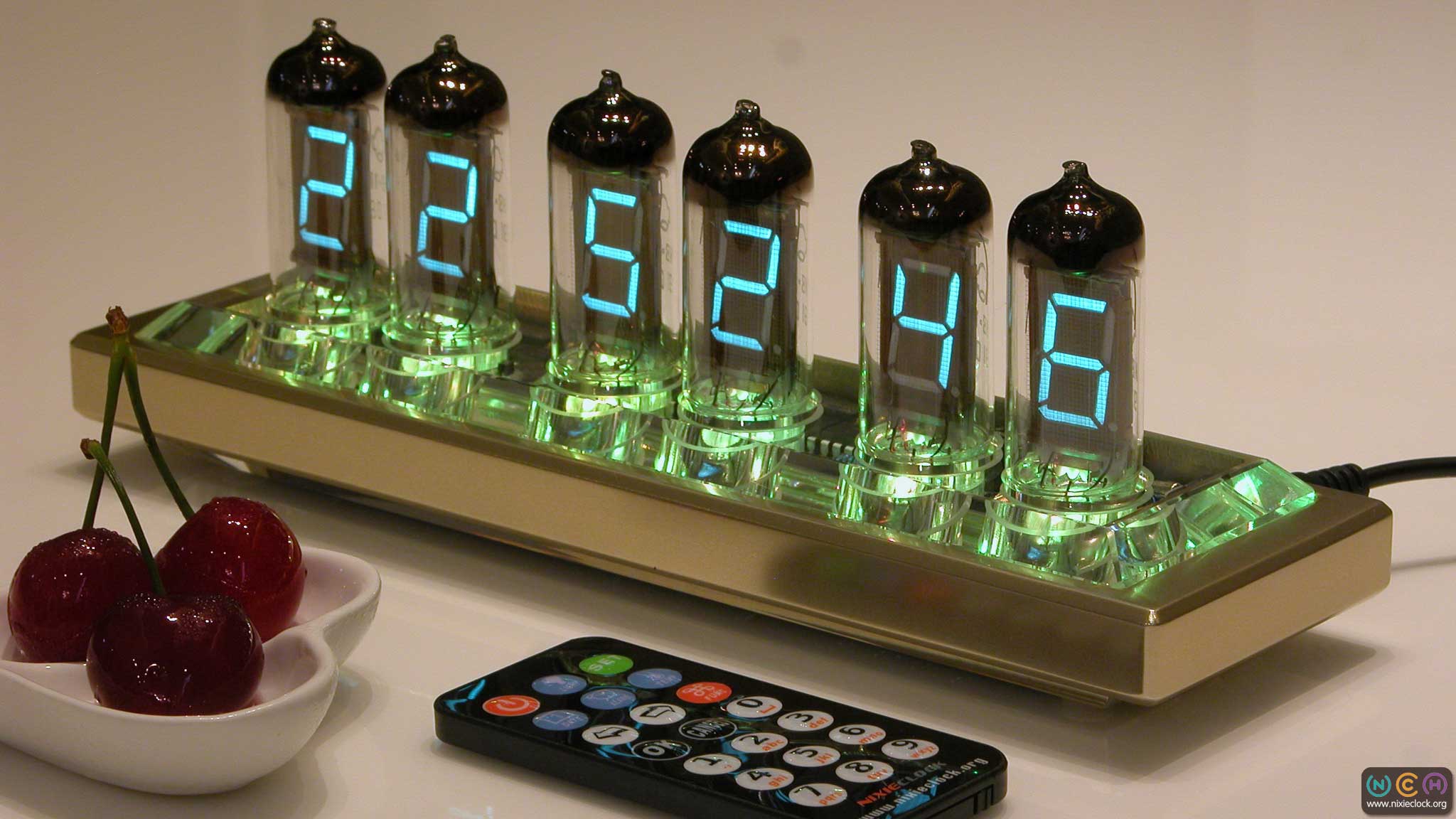

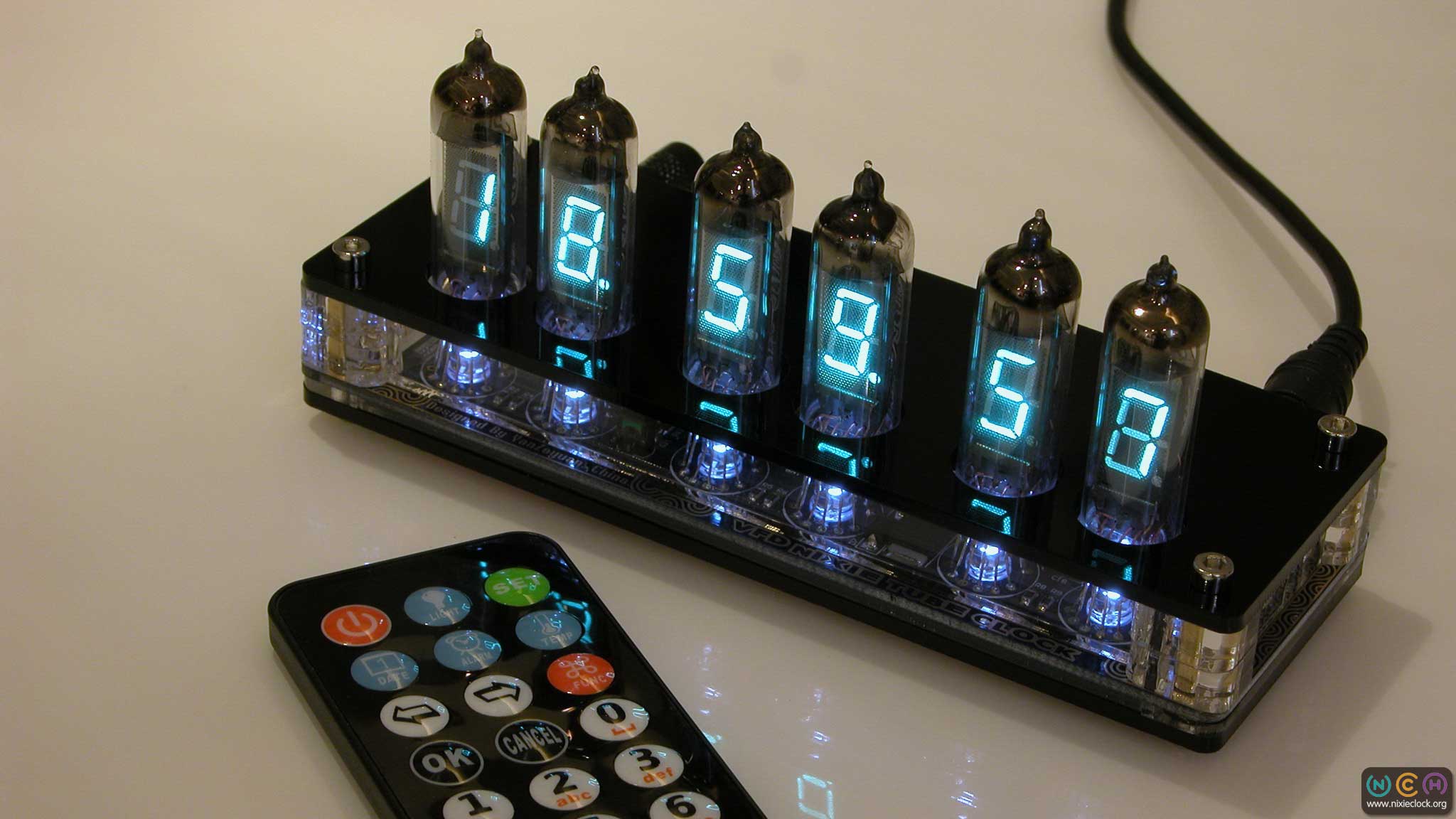

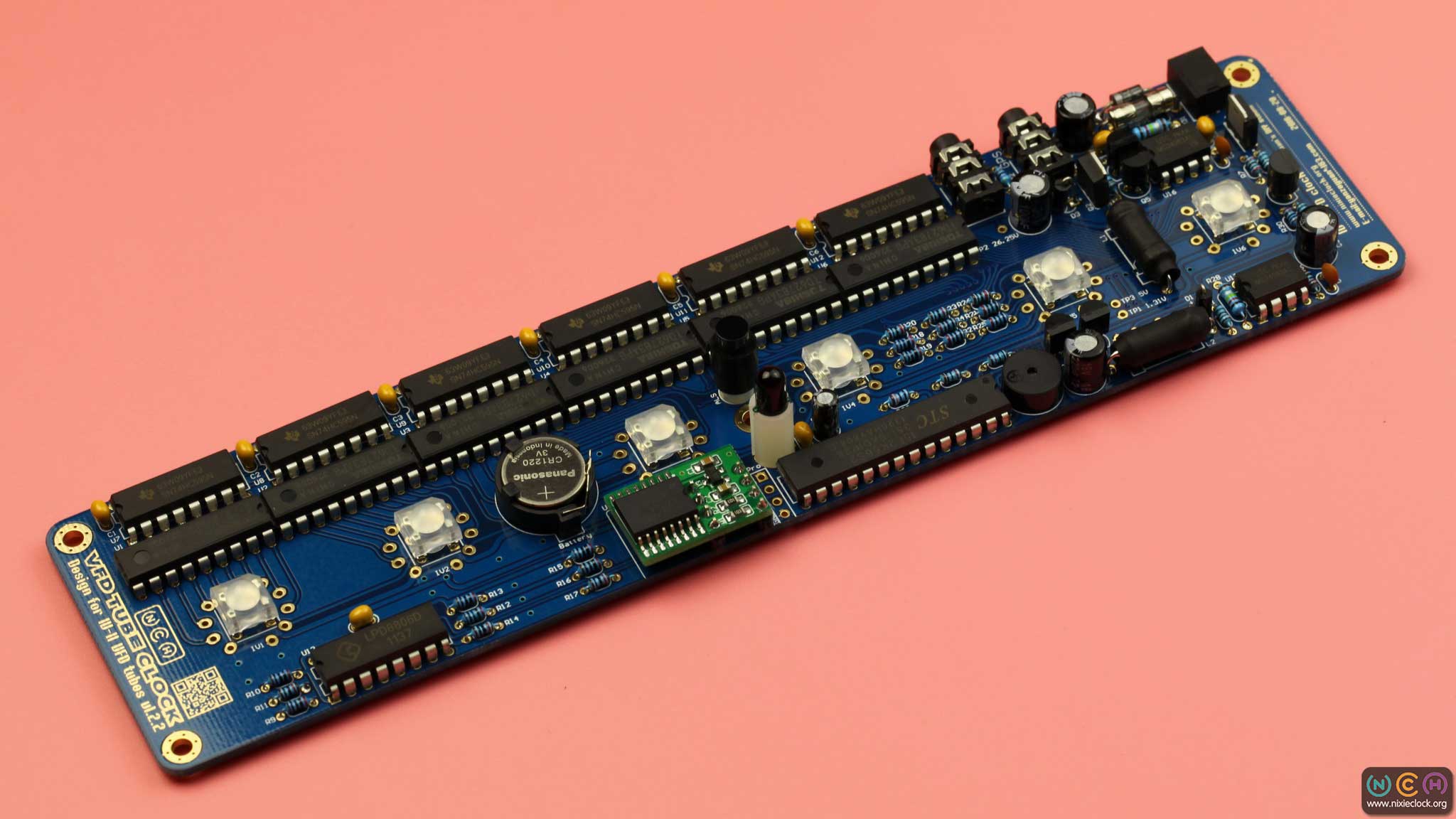

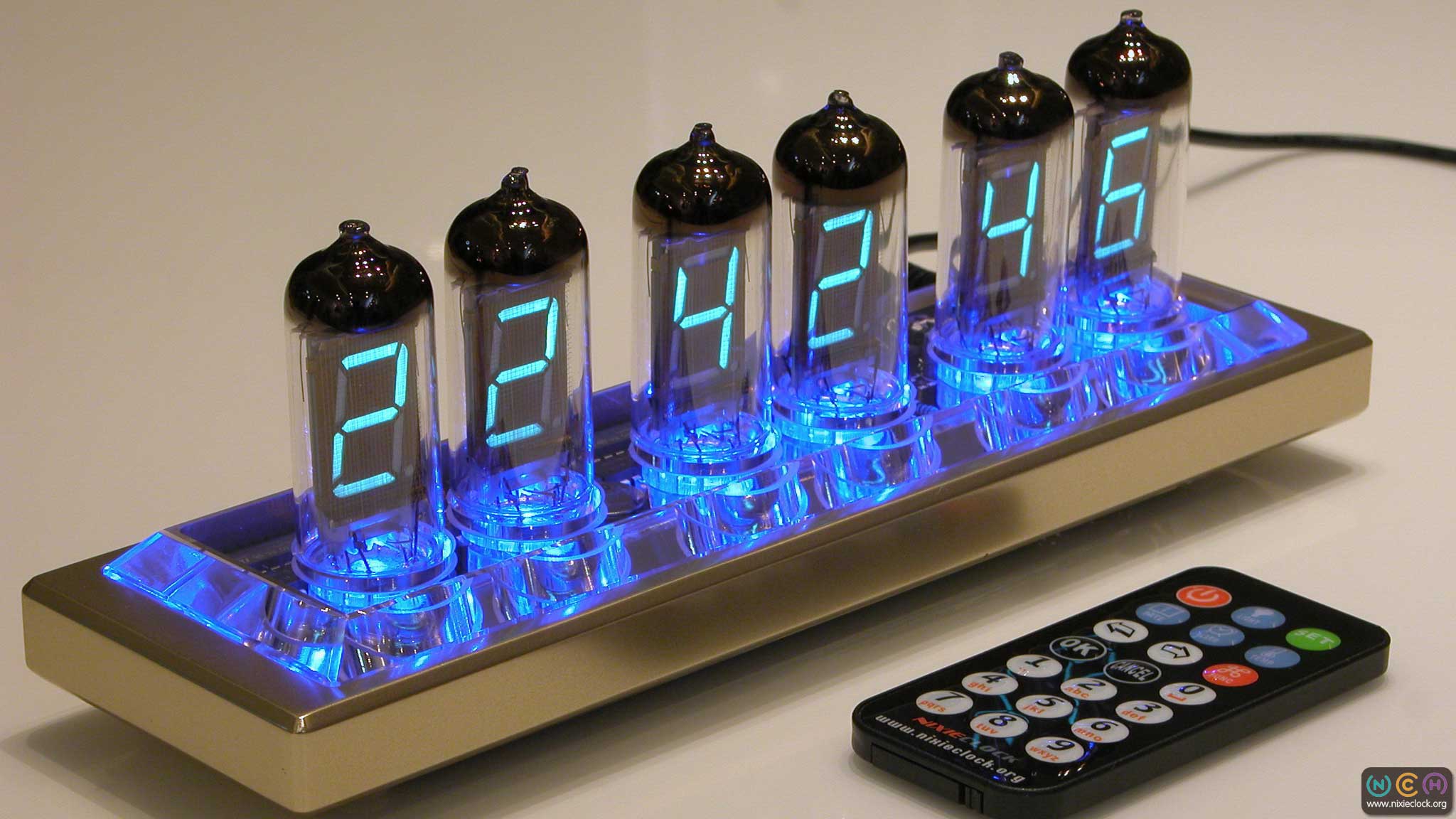

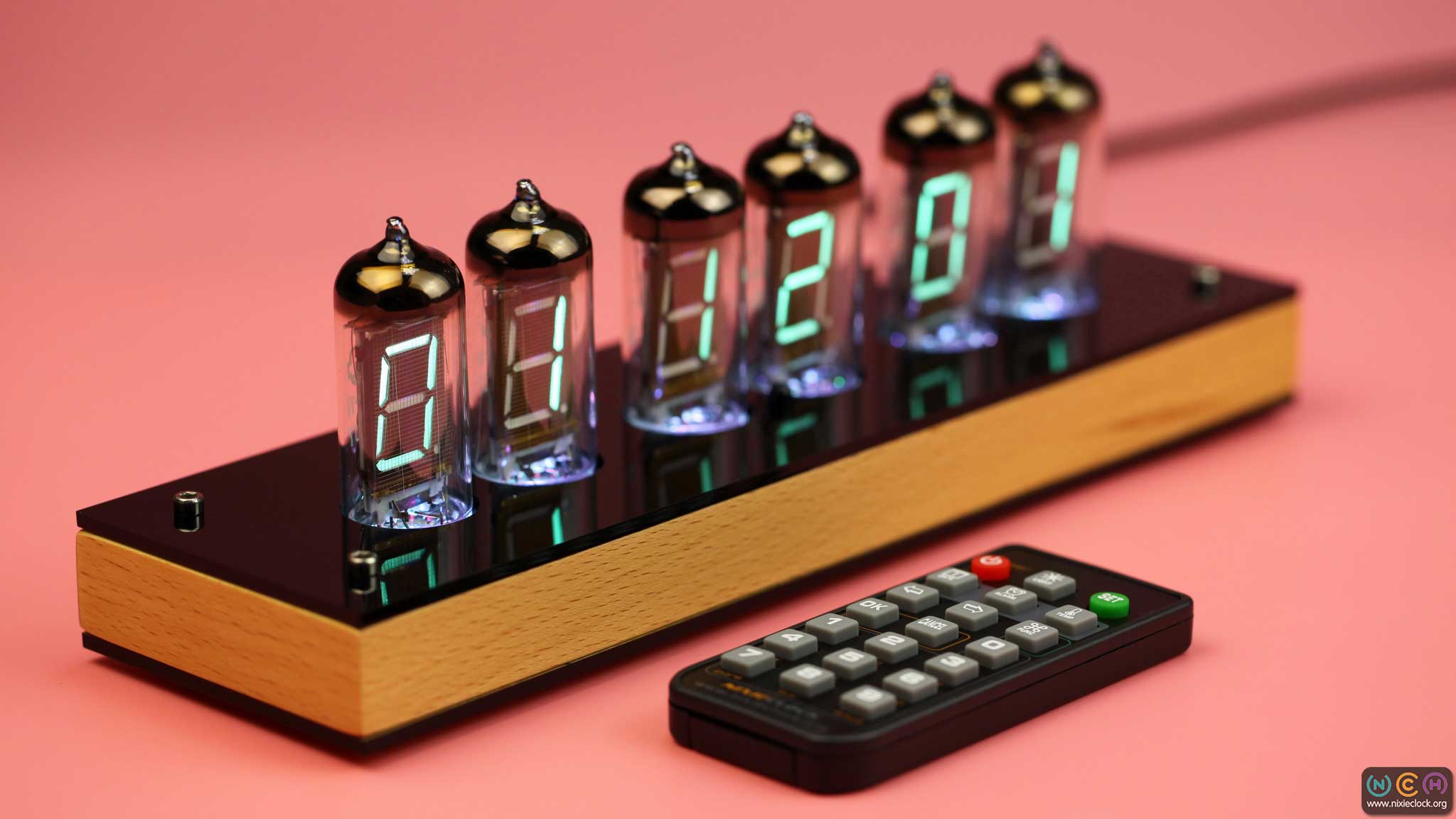

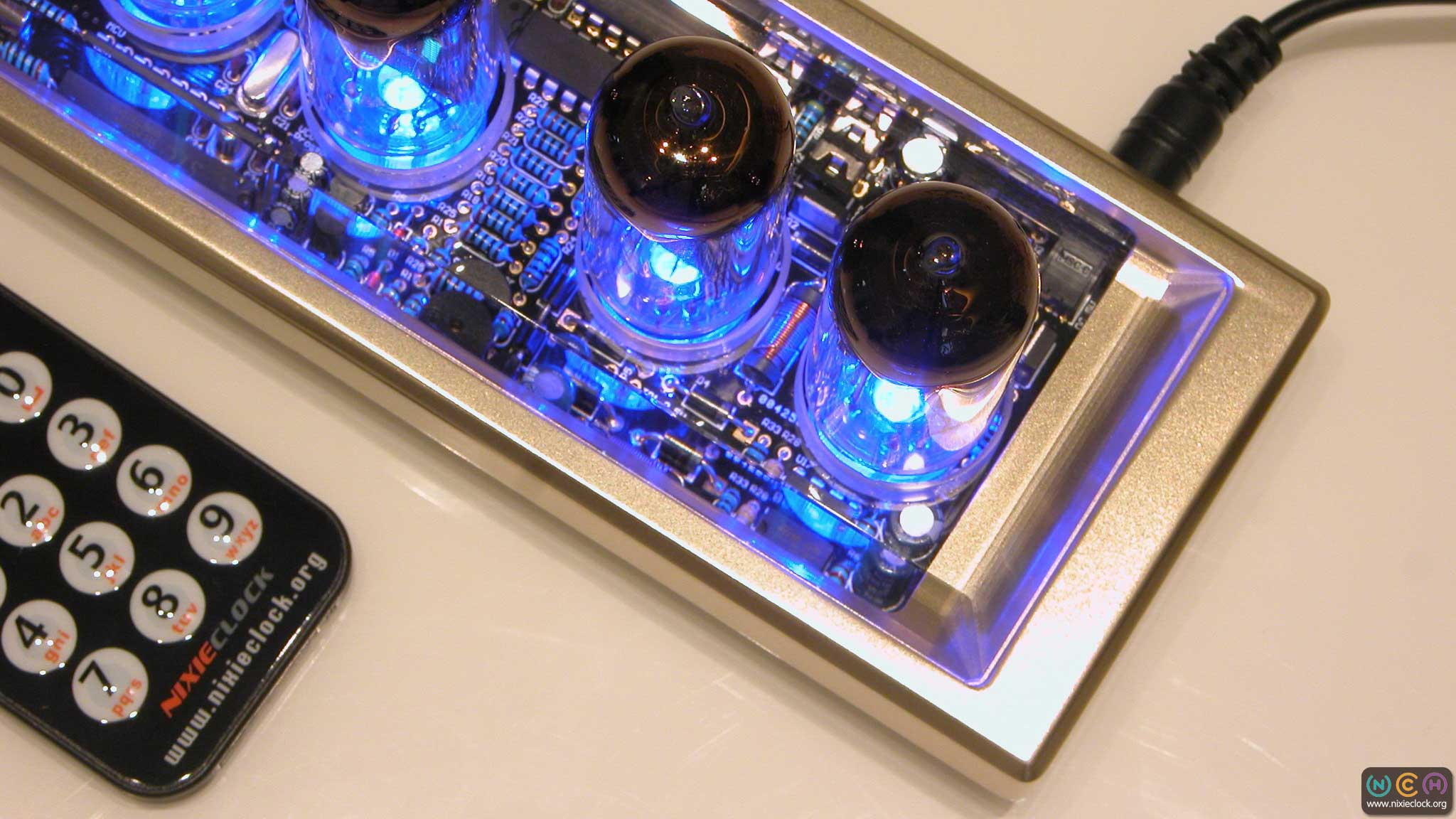

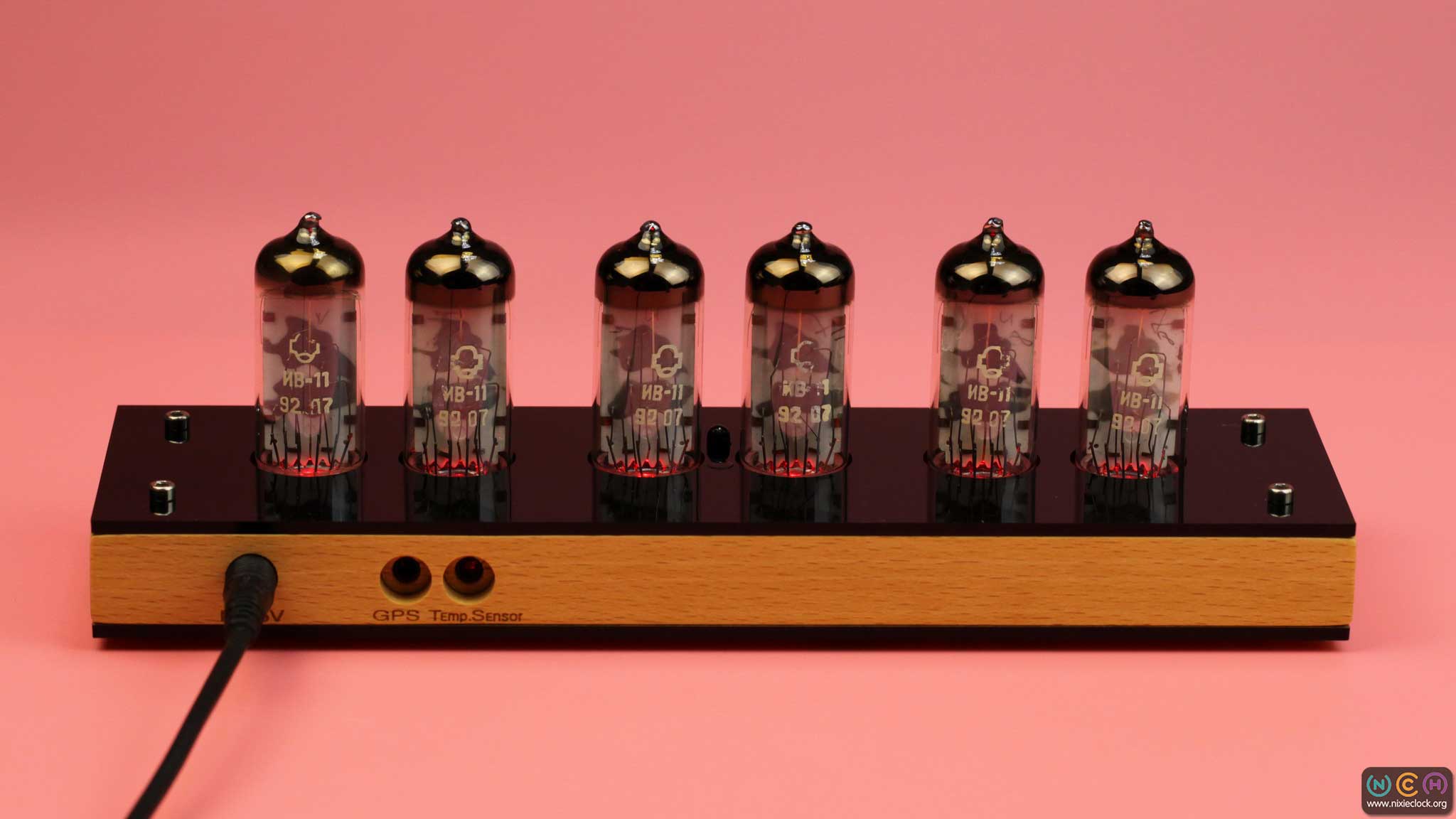

IV-11 VFD Tube Clock

VFD Tube Clock with IV-11 Tube, Assembled & DIY Kit

在2012年我创作了第一款IV-11荧光电子管时钟作品，她采用了榉木作为底座主材，全部采用机械加工，尺寸精准、做工精细。上下面板采用激光切割的镜面黑亚克力材质，搭配IV-11荧光电子管尽显古典韵味。记得在当时，国内很少有人知道IV-11荧光电子管的存在，由于IV-11比当时国产的YS18-3荧光电子管尺寸要大不少，而且搭配了实木底座和亮黑色面板，所以一发布便受到了朋友们的喜爱。2015年李总理访问柴火创客空间时还曾赞赏过这件作品，并且曾在电视新闻栏目里进行过报道。截至2017年，这款IV-11荧光电子管时钟畅销美国、俄罗斯、澳大利亚及欧洲大部分国家，累计销售超过2000台。

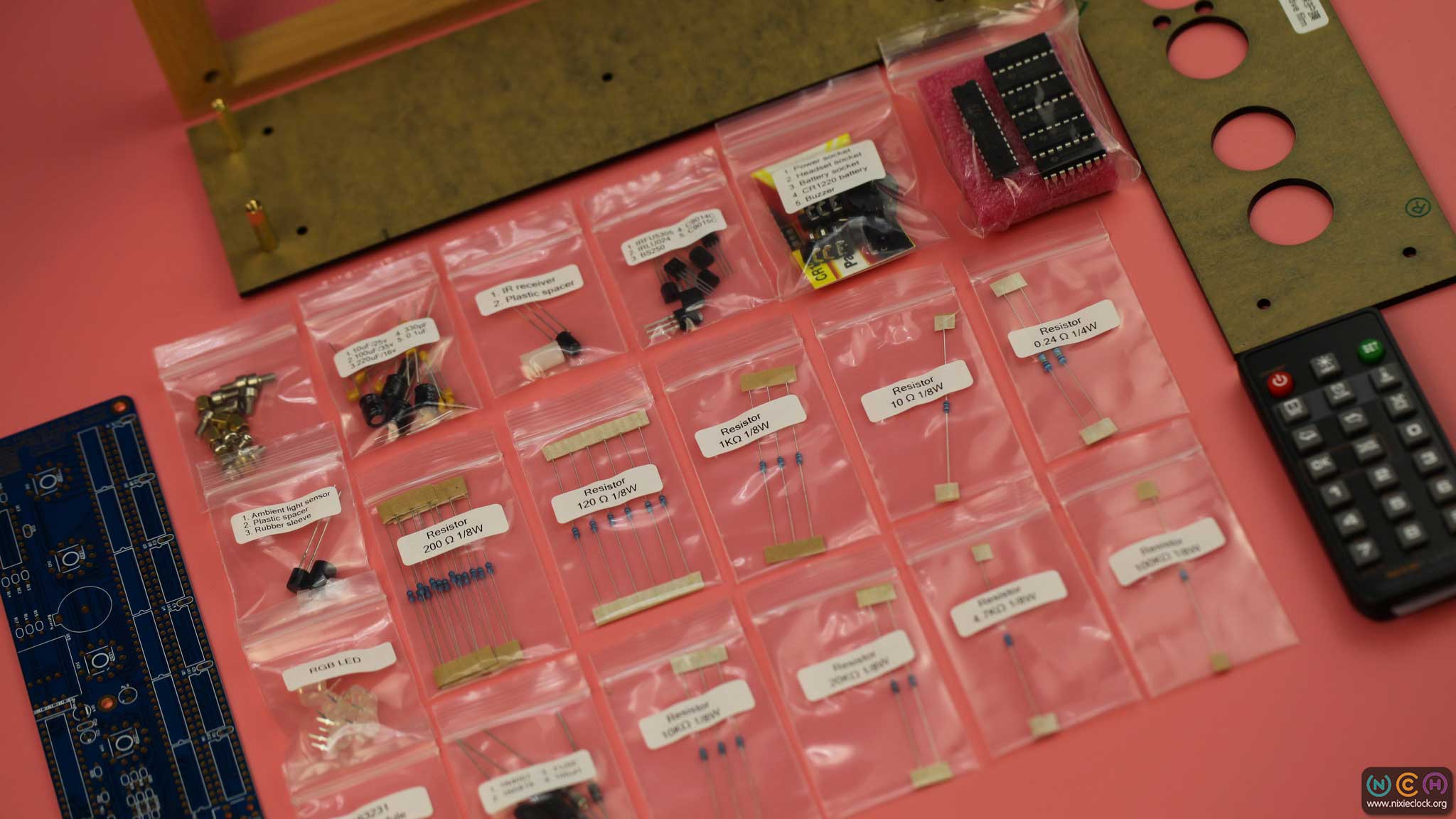

同时，IV-11荧光电子管时钟它不仅仅是一件完成品，我还为热爱DIY的朋友们准备了全套的DIY套件，并提供详细的装配指导说明，而且最重要的一点是设计这款时钟所使用的所有电子元器件都是直插零件，无任何贴片元件，这也就意味着大大降低了DIY焊接的难度，DIYer不需要有非常专业的焊接功底，也不需要很专业和特殊的工具即可完成，大家在享受DIY乐趣的同时，也能认识所用到的各种零件，学到很多东西，并且最终还能拥有一台极具古典特色的数码时钟，这也是为什么这件作品能够被大家所喜爱的重要原因。

In 2012, I designed the 1st version of the IV-11 VFD clock. It has been popular in the past 5 years all over the world, especially in North America, Europe, Australia, South America, and Asia.

In addition to the fully-assembled version of the IV-11 VFD clock, a DIY kit version of the clock was also made available for DIYer. With all components being through-hole parts, the DIY kit is very easy to assemble, pretty friendly to general DIY fans. A basic soldering station and some patience are the only things needed for the assembling. No professional tools are required. In the process, DIYers can practice their soldering skills and enjoy the fun of making, as well as learn electronics along the way. Once done, they will have a classic clock to love and enjoy. That’s why it has been so popular.

In these years, our buyers have shared their stories, suggestions and comments through email from all around the world. We received a lot of emails from different countries and regions.

Five years passed by. Now it is time for a new toy, the version two of the IV-11 VFD clock.

1. 时间显示
Time display

时、分、秒 时间显示（12/24小时格式可选，并可显示或取消前导0）。
Display hour, minutes and seconds (12 or 24 format operational, lead zero On/Off supported).

2. 日期显示
Date display

年、月、日 日期显示（年-月-日/年-日-月/日-月-年/月-日-年 日期格式可选）。
Display year, month and day (YY-MM-DD/YY-DD-MM/DD-MM-YY/MM-DD-YY date format operational).

3. 农历显示
Lunar date display

可根据当前公历日期自动计算农历日期并显示。
Calculate and display Chinese lunar date accroding to solar calendar.

4. 星期显示
Day of week display

可根据当前日期自动计算星期。
Calculate and display the day of week.

5. 闹钟功能
Alarm

两组闹钟功能，每一组可独立开启或关闭。
Two alarm clock, can be activate separately.

6. GPS授时
GPS adjust

可连接GPS接收机，能够与GPS卫星时间保持同步（GPS接收机为选配件）。
Automatic adjust date and time (GPS receiver is optional).

7. GMT时区设置
GMT time zone functions

可设置所在区域的GMT时区，时钟会根据从卫星接收到的格林尼治时间自动换算当地的日期及时间。
The clock will calculate the local time based on satellite.

8. 温度显示
Temperature display

可显示当前温度（℃/℉单位可选，温度传感器为选配件）。
℃ or ℉ operational (Temperature sensor is optional).

9. 定时开关机
Switch On/Off automatically

可设定自动关机、自动开机时间，以延长电子管使用寿命。
Auto On/Off time can be set for saving tube life.

10. 自动亮度控制
Brightness adjust automatically

数字和背景灯光的亮度可手动设定，也可以根据环境光线亮度自动调节，夜晚不影响睡眠。
Automatically adjusts brightness level of VFD tubes and LEDs based on ambient lighting.

11. 数字变换特效
Transition effects

10种数字变换显示特效可设置，并支持10级变换速度设置，可组合自己喜欢的显示效果。
Ten transition effects for the digits, and ten transition speeds can be setup.

12. 彩色背景灯光
Background lighting

8种背景灯光色彩，背景灯光可设置为常亮或关闭，也可以设置为呼吸闪烁。
Background lighting effects includes eight colors, Fade in-out, On and Off.

13. 红外线遥控
IR remote control

所有操作通过红外线遥控器完成，无线操作方便快捷。
IR remote controller operation.

14. 高精度时钟
High accurate

内置高精度RTC模块，年误差＜1分钟。
Built-in high precision RTC module, acurate to within 60s per year.

15. 断电记忆
Power off memory

断电或关机不影响时钟计时，重新上电或开机无需重新设置时间，并且所有功能设置不会丢失。
Built-in backup lithium battery will maintain clock time, all setting can be saved without power.

荧光电子管型号 VFD tube

IV-11(ИВ-11 1980s-1990s Made in USSR)

工作电压 Voltage of DC input

DC 5V (3.5mm/1.35mm)

工作电流 Operation current

Max 900mA

外接GPS规格 GPS requirement

TTL port, 2400-9600bps, 3.5mm headset plug

外接温度传感器规格 Temperature sensor requirement

18B20, 3.5mm headset plug

外壳材质 Material of housing

Hard wood and acrylic plates

工作温度 Operating temperature

0℃ to 60℃ (32℉ to 140 ℉)

外形尺寸 Dimension

Base 240mm(L) x 70mm(W) x 25mm(H)
Height of VFD tube 50mm, diameter 22mm

重量 Weight

360g

创作详情 | Details

Released on 22nd Jul, 2011.

Sold out

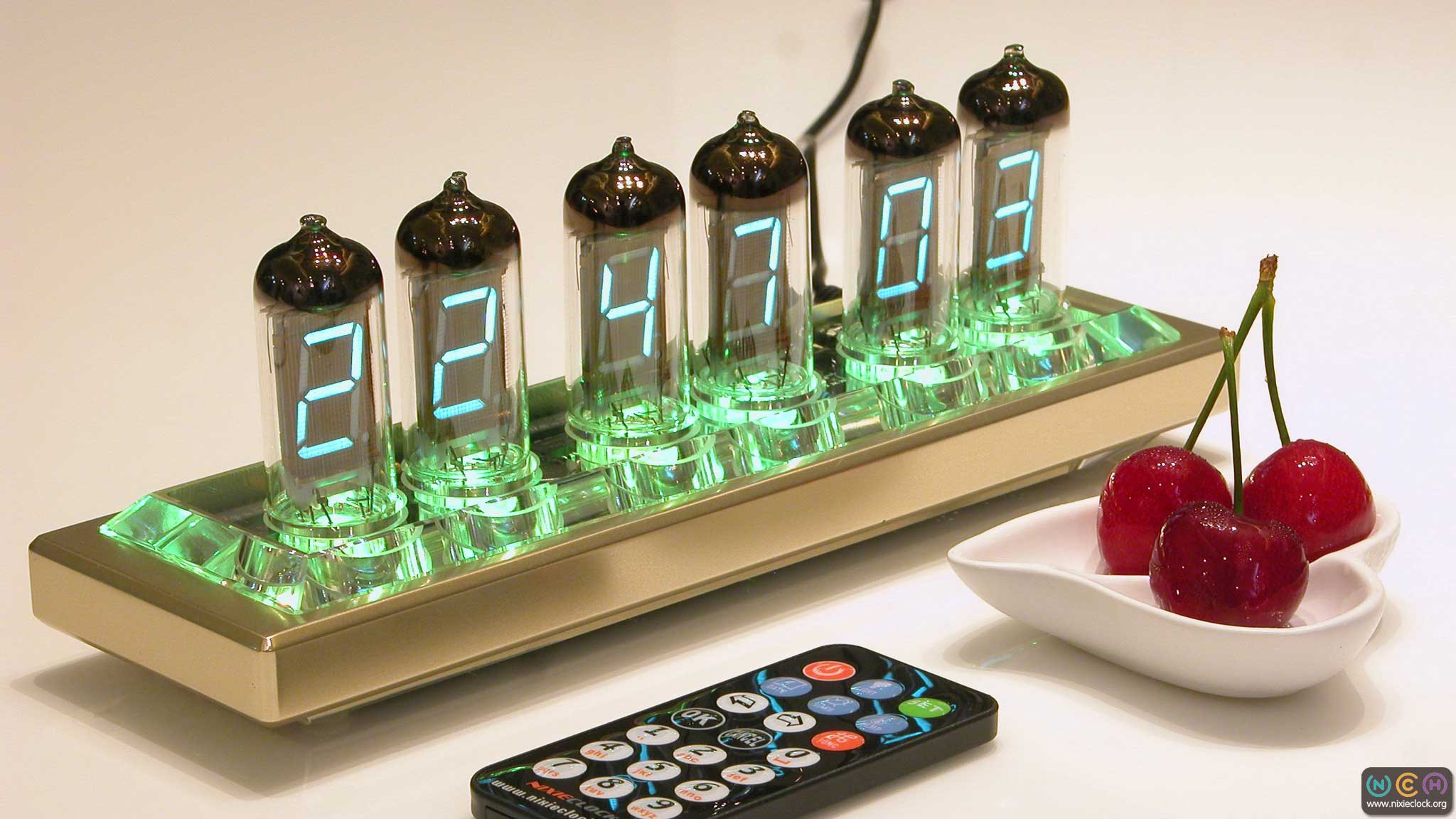

Crystal Castle IV-11 VFD Tube Clock

IV-11 VFD Tube Clock with Crystal Housing

Crystal Castle | IV-11 VFD Tube Clock 水晶城堡，是创作以来投入成本较高的一款作品。这次 Crystal Castle 作品从开始思考其创意到制作完成一共耗时四个月。外形创意、功能设计、电路图绘制、3D模型建立、PCB 3D效果、外壳加工制作、程序编写等等全部独立完成也让我学到不少东西。为什么叫“水晶城堡”？因为整个上下面板，我采用了水晶玻璃来打造，没错，是水晶玻璃，不是普通玻璃，水晶玻璃通体洁白透明，从切割、打磨、抛光、钻孔每一道工序都是为了让 Crystal Castle 更加高贵。整个时钟的外框采用了铝镁合金，整体成型，CNC数控加工中心一气呵成，然后再抛光、表面氧化处理。水晶板与金属外框用UV胶完美的占合在一起，这一切只是为了给 Crystal Castle 配搭上和谐的裙摆。

由于内部空间有限，电路板设计的过程中也绞尽脑汁，所有的元器件高度不能大于6mm，而且考虑到整个电路板是可见的，所以元器件的布局一定要力求优美而充实，所以此次电路板采用了一些定制的电子元器件。更多介绍，请查看 创作详情…

Crystal Castle is a work with a high investment cost. Crystal Castle’s design took four months from the start of thinking about its creation to its completion. Shape creation, functional design, circuit design, 3D model building, PCB 3D effects, housing processing, programming, etc. are all completed independently and I also learned a lot. Why is it called ‘Crystal Castle’? Because the entire upper and bottom panels are made of crystal glass, yes, it’s crystal glass, not ordinary glass. Crystal glass is white and transparent. Every process from cutting, grinding, polishing, and drilling is to make Crystal Castle more nobler. The outer frame of the entire clock is made of aluminum-magnesium alloy, which is integrally formed. The CNC machining center processing, and then polished and surface oxidized. The crystal plate and the metal frame are perfectly combined with UV glue. All this is just to match Crystal Castle with a harmonious skirt.

Due to the limited internal space, I also racked our brains during the design of the circuit board. The height of all components must under 6mm height, and considering that the entire circuit board is visible, the layout of the components must strive to be beautiful and fulfilling. The circuit board uses some customized electronic parts. For more infroduction, please check the creation details…

1. 时间显示
Time display

时、分、秒 时间显示（12/24小时格式可选，并可显示或取消前导0）。
Display hour, minutes and seconds (12 or 24 format operational, lead zero On/Off supported).

2. 日期显示
Date display

年、月、日 日期显示（年-月-日/年-日-月/日-月-年/月-日-年 日期格式可选）。
Display year, month and day (YY-MM-DD/YY-DD-MM/DD-MM-YY/MM-DD-YY date format operational).

3. 农历显示
Lunar date display

可根据当前公历日期自动计算农历日期并显示。
Calculate and display Chinese lunar date accroding to solar calendar.

4. 星期显示
Day of week display

可根据当前日期自动计算星期。
Calculate and display the day of week.

5. 闹钟功能
Alarm

两组闹钟功能，每一组可独立开启或关闭。
Two alarm clock, can be activate separately.

6. GPS授时
GPS adjust

可连接GPS接收机，能够与GPS卫星时间保持同步（GPS接收机为选配件）。
Automatic adjust date and time (GPS receiver is optional).

7. GMT时区设置
GMT time zone functions

可设置所在区域的GMT时区，时钟会根据从卫星接收到的格林尼治时间自动换算当地的日期及时间。
The clock will calculate the local time based on satellite.

8. 温度显示
Temperature display

可显示当前温度（℃/℉单位可选，温度传感器为选配件）。
℃ or ℉ operational (Temperature sensor is optional).

9. 定时开关机
Switch On/Off automatically

可设定自动关机、自动开机时间，以延长电子管使用寿命。
Auto On/Off time can be set for saving tube life.

10. 自动亮度控制
Brightness adjust automatically

数字和背景灯光的亮度可手动设定，也可以根据环境光线亮度自动调节，夜晚不影响睡眠。
Automatically adjusts brightness level of VFD tubes and LEDs based on ambient lighting.

11. 数字变换特效
Transition effects

10种数字变换显示特效可设置，并支持10级变换速度设置，可组合自己喜欢的显示效果。
Ten transition effects for the digits, and ten transition speeds can be setup.

12. 彩色背景灯光
Background lighting

8种背景灯光色彩，背景灯光可设置为常亮或关闭，也可以设置为呼吸闪烁。
Background lighting effects includes eight colors, Fade in-out, On and Off.

13. 红外线遥控
IR remote control

所有操作通过红外线遥控器完成，无线操作方便快捷。
IR remote controller operation.

14. 高精度时钟
High accurate

内置高精度RTC模块，年误差＜1分钟。
Built-in high precision RTC module, acurate to within 60s per year.

15. 断电记忆
Power off memory

断电或关机不影响时钟计时，重新上电或开机无需重新设置时间，并且所有功能设置不会丢失。
Built-in backup lithium battery will maintain clock time, all setting can be saved without power.

荧光电子管型号 VFD tube

IV-11(ИВ-11 1980s-1990s Made in USSR)

工作电压 Voltage of DC input

DC 5V (3.5mm/1.35mm)

工作电流 Operation current

Max 900mA

外接GPS规格 GPS requirement

TTL port, 2400-9600bps, 3.5mm headset plug

外接温度传感器规格 Temperature sensor requirement

18B20, 3.5mm headset plug

外壳材质 Material of housing

Hard wood and acrylic plates

工作温度 Operating temperature

0℃ to 60℃ (32℉ to 140 ℉)

外形尺寸 Dimension

Base 235mm(L) x 67mm(W)
Height of VFD tube 50mm, diameter 22mm

重量 Weight

750g

创作详情 | Details

Released on 30th Apr, 2011.

Sold out

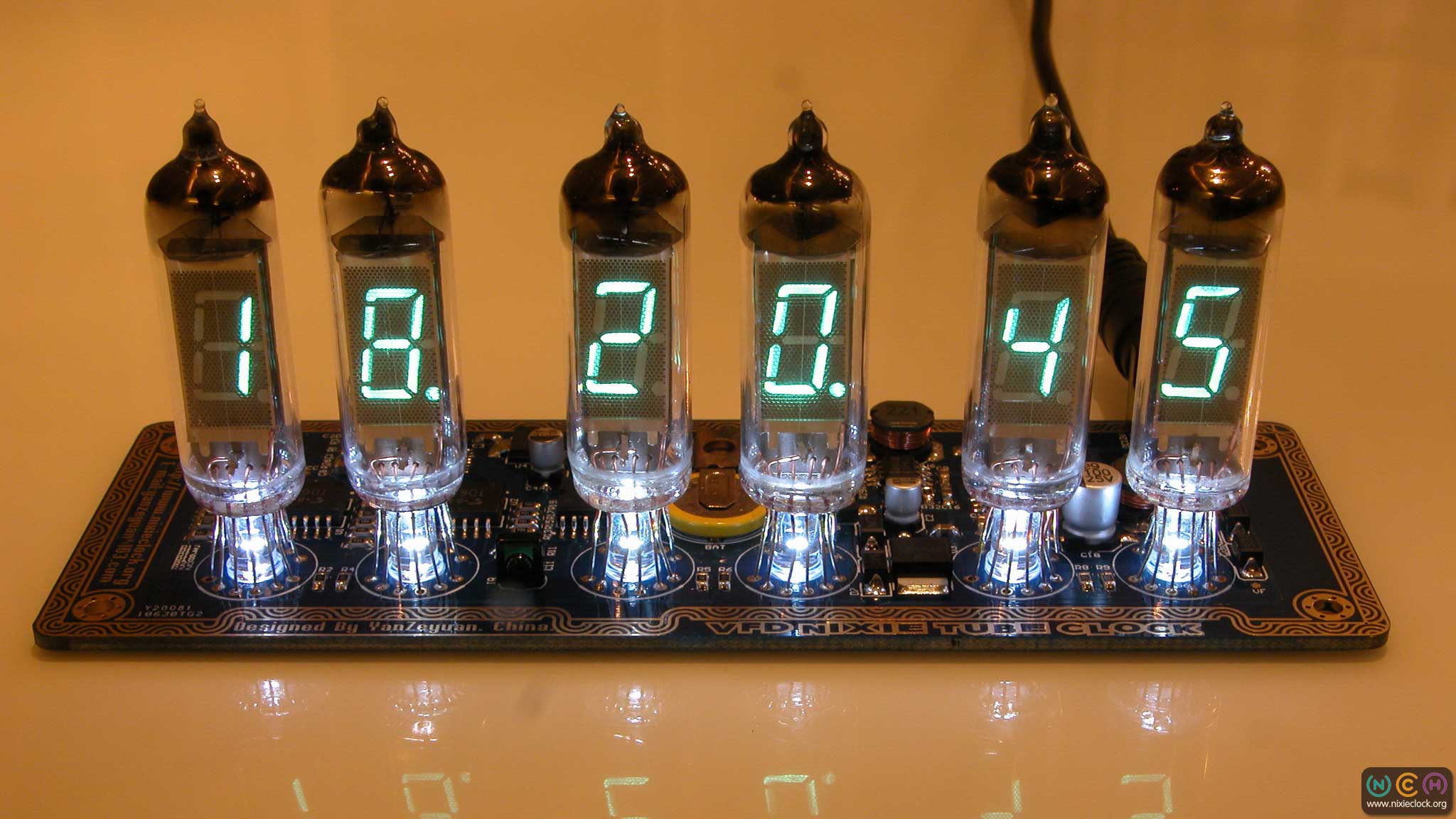

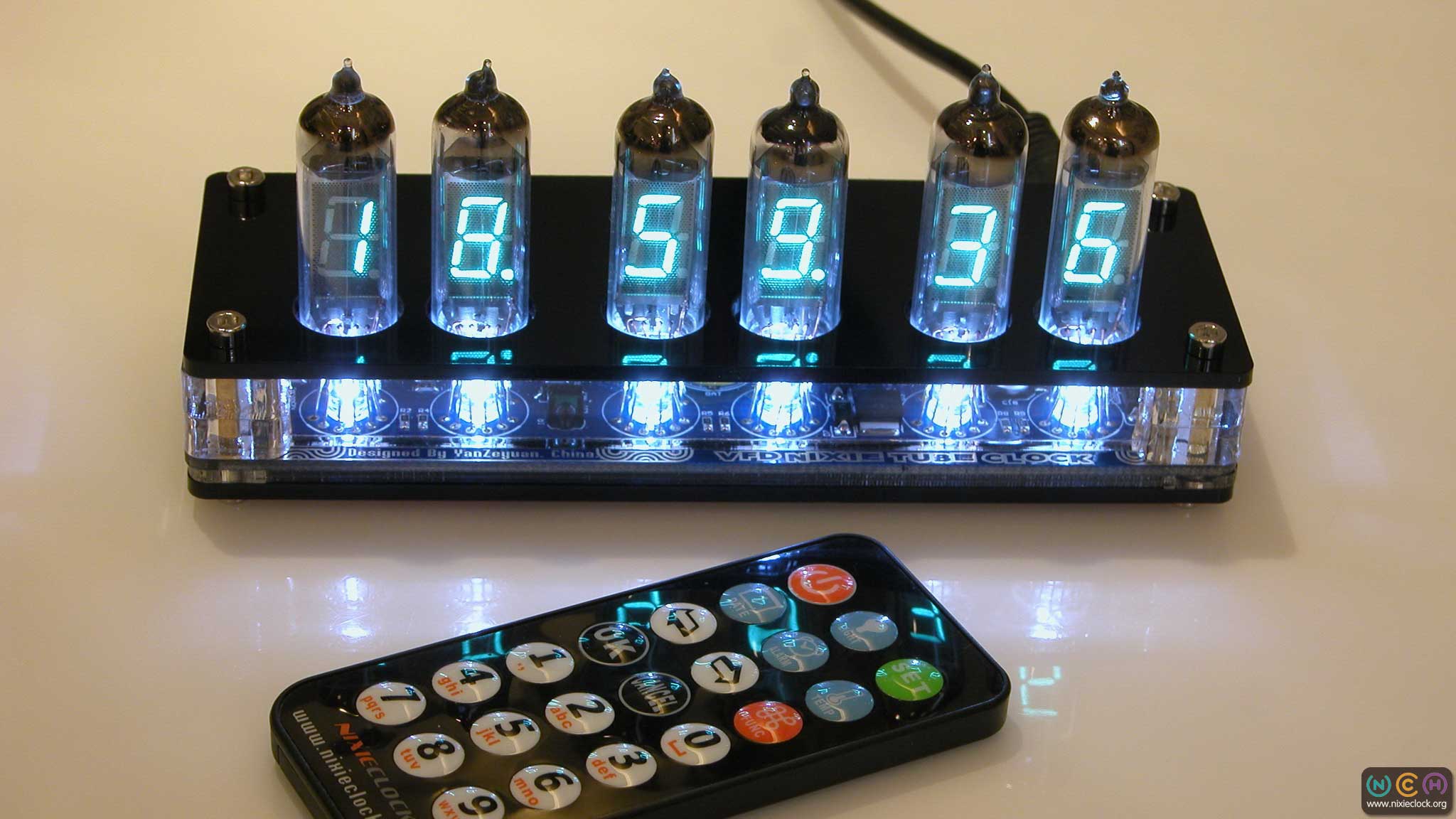

YS13-3 VFD Tube Clock

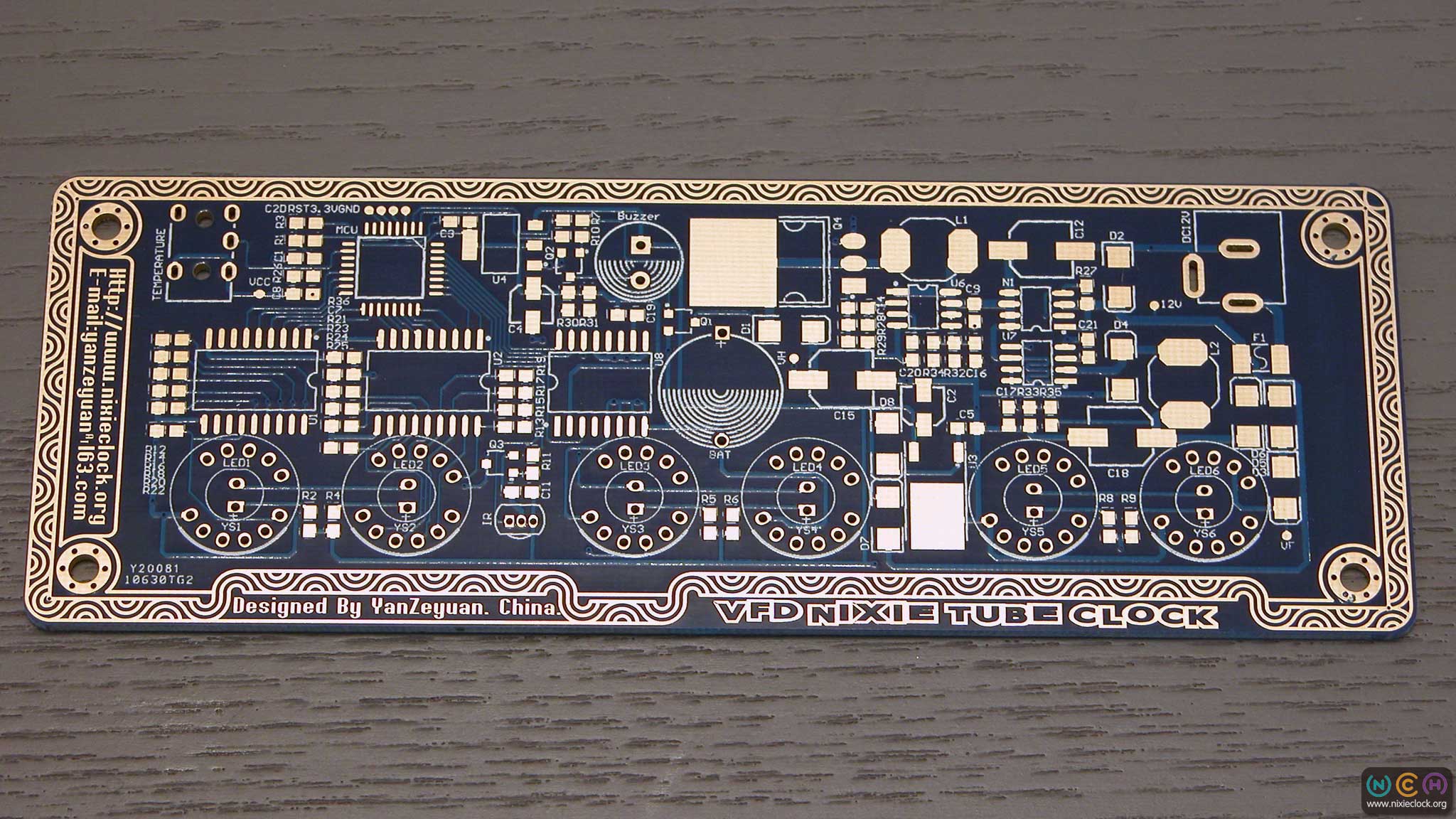

VFD Tube Clock with Chinese Tiny YS13-3 VFD Tubes

总感觉突然间，侧显的数码电子管突然间消失殆尽，正当我们感悟30多年前的思绪还未穿越时空回归当下，能够于中国市场寻觅到的，只有这种YS13-3的侧显VFD荧光电子管了……

原本我很不喜欢这种YS13-3的荧光电子数码管，总觉得它太小，无任何吸引我的地方，但后来发现，虽然YS13-3荧光电子管直径只有13mm，相对于YS18-3荧光电子管来说直径细了5mm，但慢慢的我开始感觉它却是更加优秀一些。从工艺上来看也好，从显示效果上来看也好，通透的管身，均匀的荧光显示效果让我还是对这种小个头的荧光管产生了一丝好感。

YS13-3其实与YS18-3的引脚排列顺序是一摸一样的，当然，品牌也有很多，最常见的还是风光牌和南昌牌。还有一些很少见的广州、新光、上海、绍兴、井冈山，这些品牌我都收藏有一些，大致相同，但是高度有所差异，粗细有所差异。
特别要说明的是绍兴的管子，绍兴的荧光管我见过YS13-3和YS27-3还有YS30-3，他们的引脚排列与其他常见的荧光管均不相同，但是绍兴的管子亮度超级高，而且非常均匀，阳极栅网非常细腻，貌似不同的工艺。

这次的YS13-3荧光电子钟没有像上一次的QS18-12辉光钟那么多功能，摘掉了GPS校时，采用了单色的LED做呼吸背景灯，其他功能与YS18-3几乎一致。

1、 6位数字荧光管显示日期（年月日）和时间（时分秒）；
2、 PCB板厚1.6，沉金工艺处理，艺术花边效果，颇具收藏价值；
3、 采用动态扫描技术驱动VFD荧光管，并且实现了CROSSFADE特效，无闪烁，性能稳定可靠；
4、 红外线遥控控制所有功能，时钟本身无按键，简洁大方；
5、 支持Crossfade数字切换效果;
6、 采用数字小数点显示冒号；
7、 两组闹钟功能，可分别设置不同时间，可分别启用或关闭；
8、 室内室外温度显示功能，可选配室内或室外温度传感器；
9、 具备摄氏度/华氏度温度单位切换功能；
10、 配备12v全球通用的电源适配器；
11、 激光切割亚克力底座+不锈钢内六角螺丝，彰显沉金工艺电路板特色；
12、 采用DS3231高精度时钟芯片，内置温补晶振，走时精确，年误差1分钟以内；
13、 内置锂电池，断电5年仍旧能够自动计时；
14、 冷白高亮背景光显示，可手动切换背景光显示模式，或关闭背景光功能；
15、 支持公历日期显示和中国农历日期显示；
16、 具备YY.MM.DD日期格式和MM.DD.YY日期格式选择；
17、 支持12小时及24小时时间格式；

荧光电子管型号 VFD tube

YS13-3 (Made in China)

工作电压 Voltage of DC input

DC 12V (5.5mm/2.1mm)

工作电流 Operation current

Max 400mA

外壳材质 Material of housing

Acrylic plates

工作温度 Operating temperature

0℃ to 60℃ (32℉ to 140 ℉)

外形尺寸 Dimension

Base 140mm(L) x 50mm(W)
Height of VFD tube 45mm, diameter 18mm

重量 Weight

180g

创作详情 | Details

Released on 6th Feb, 2011.

Sold out

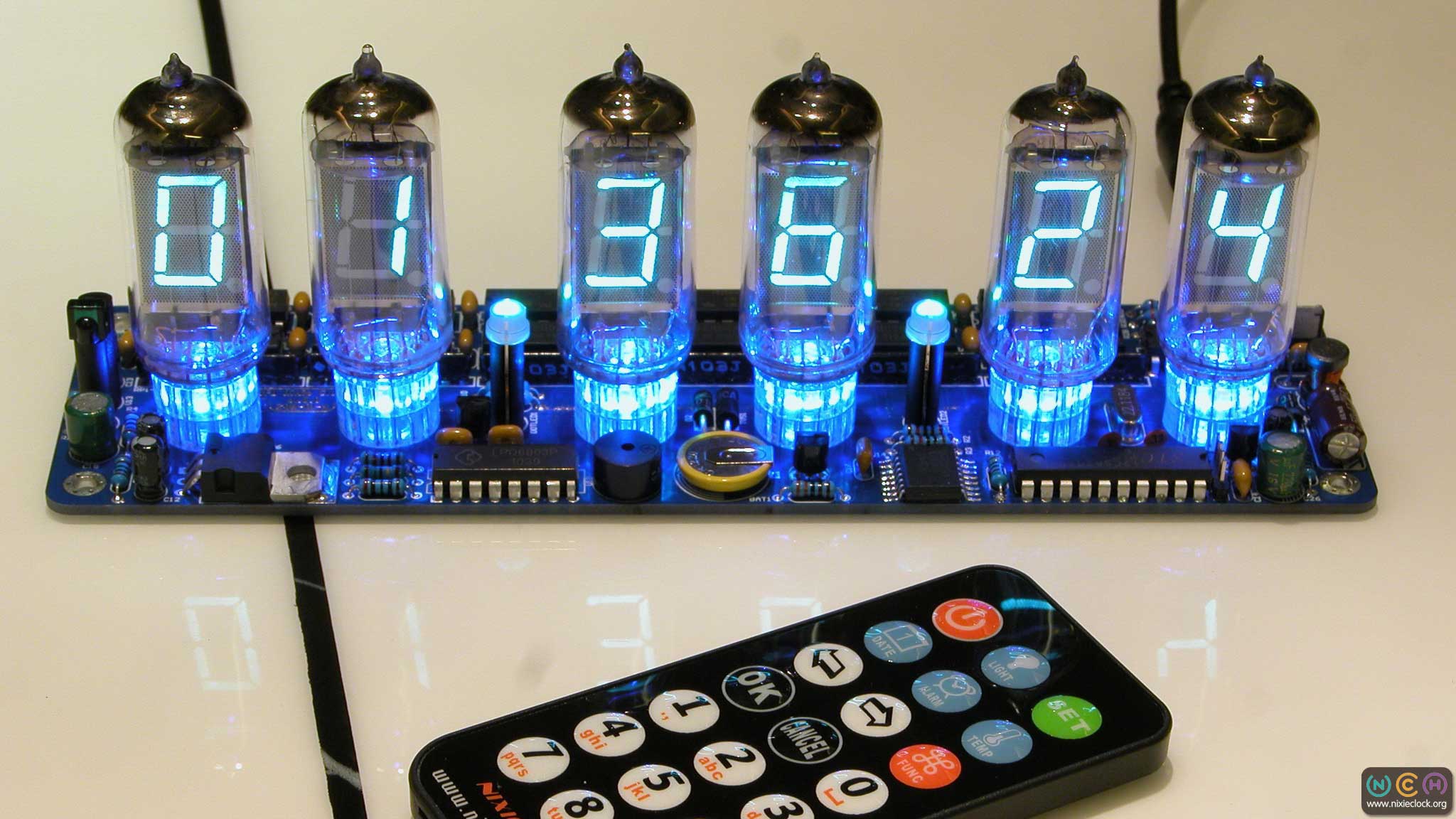

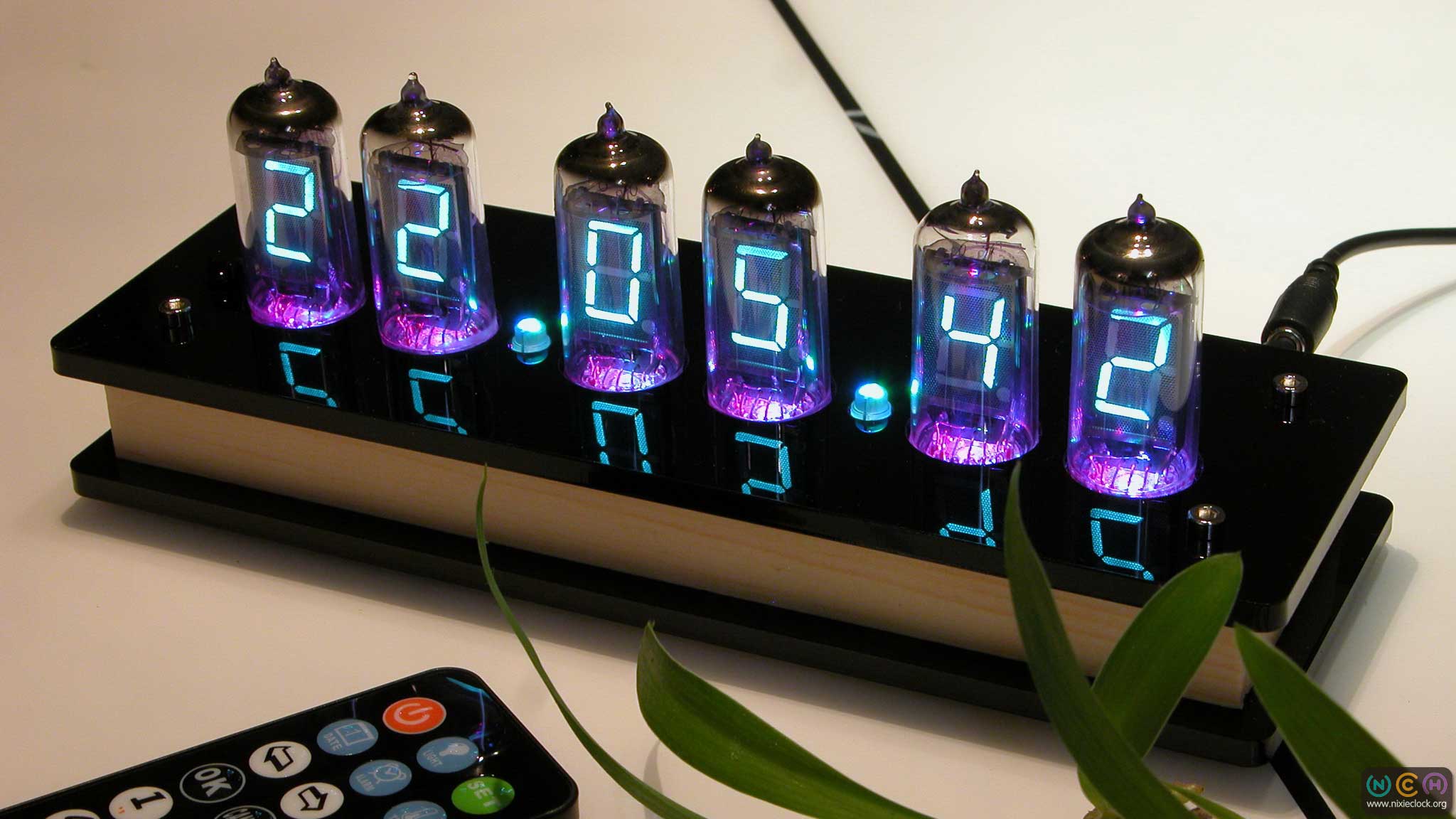

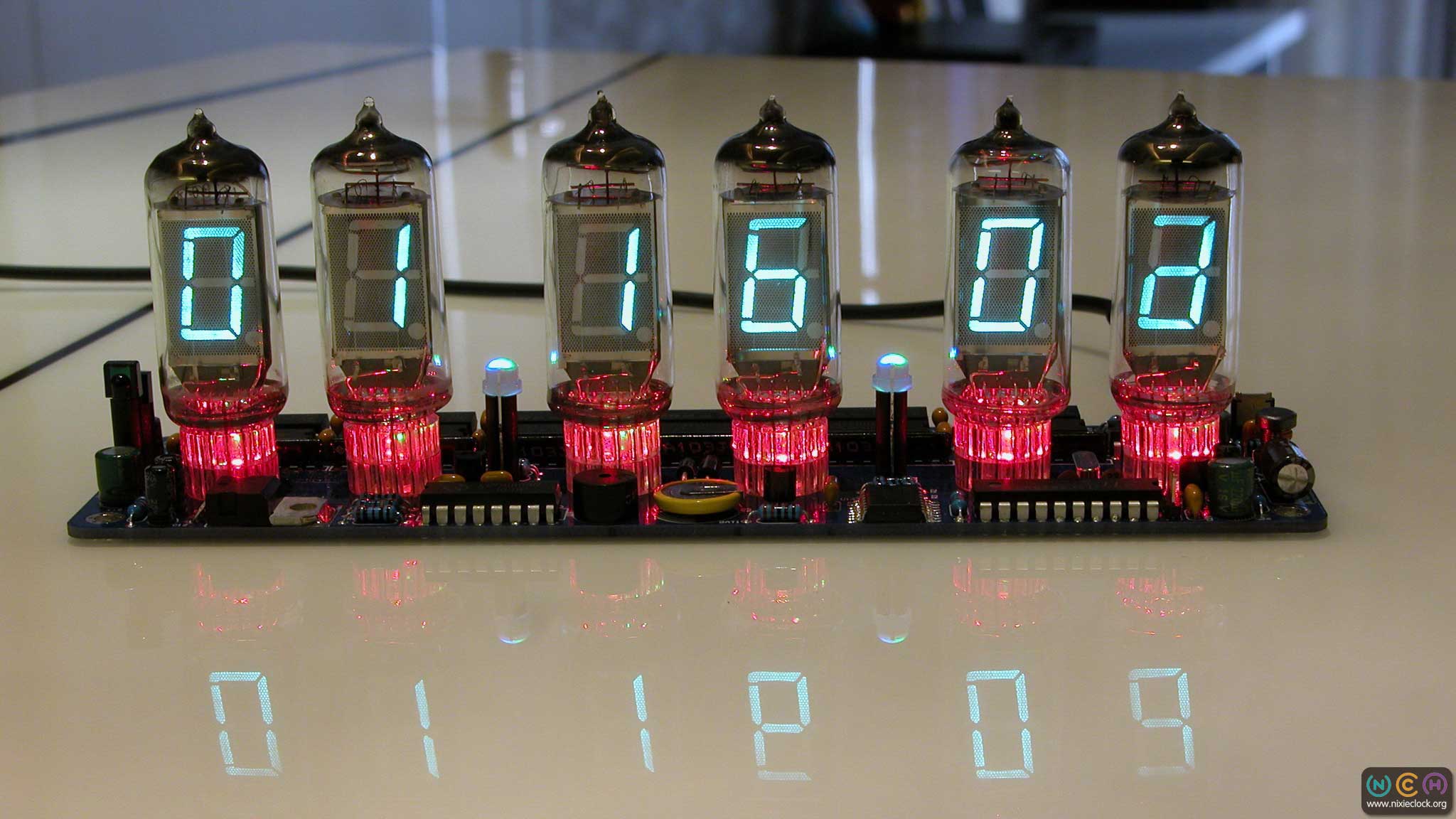

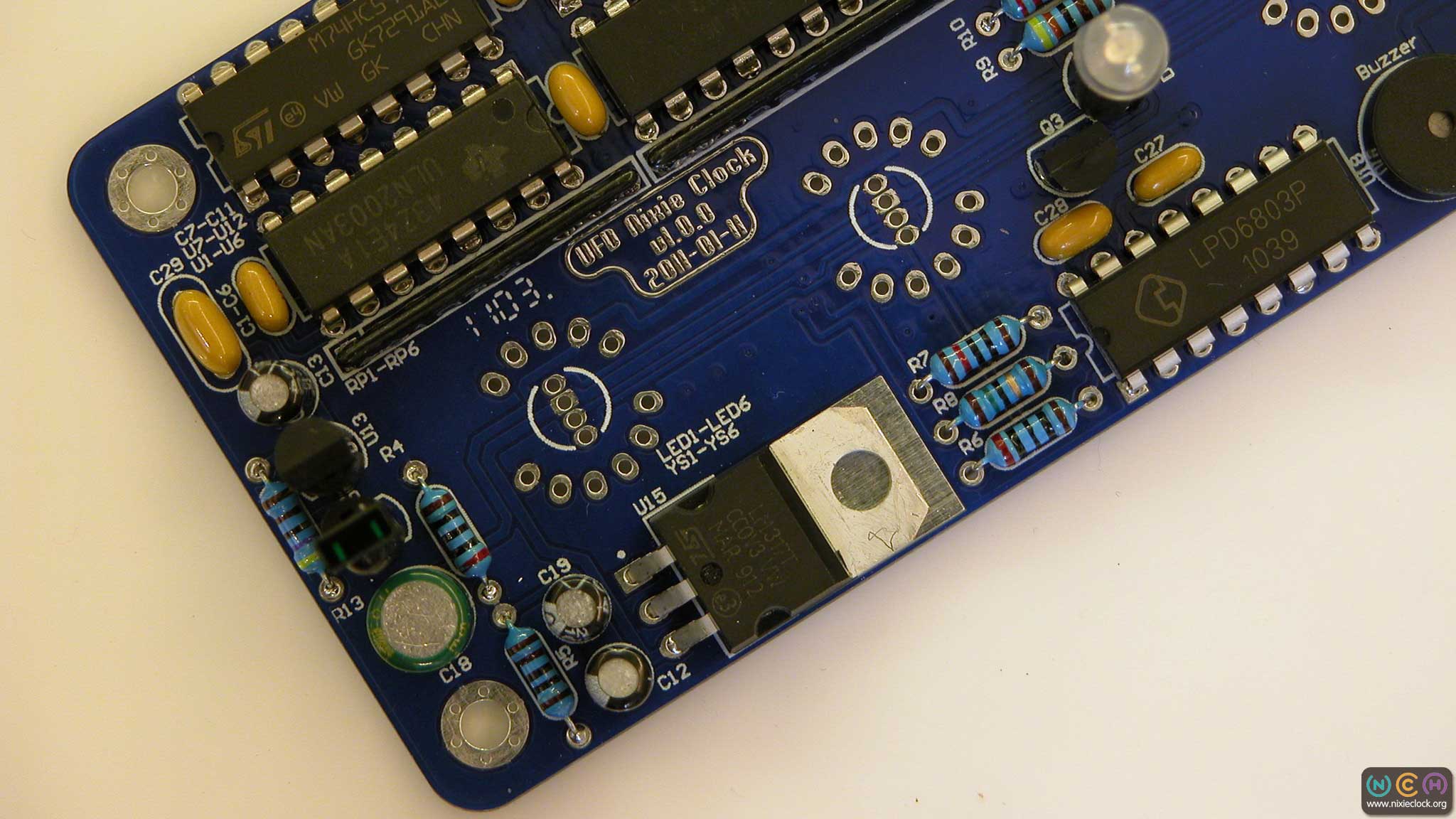

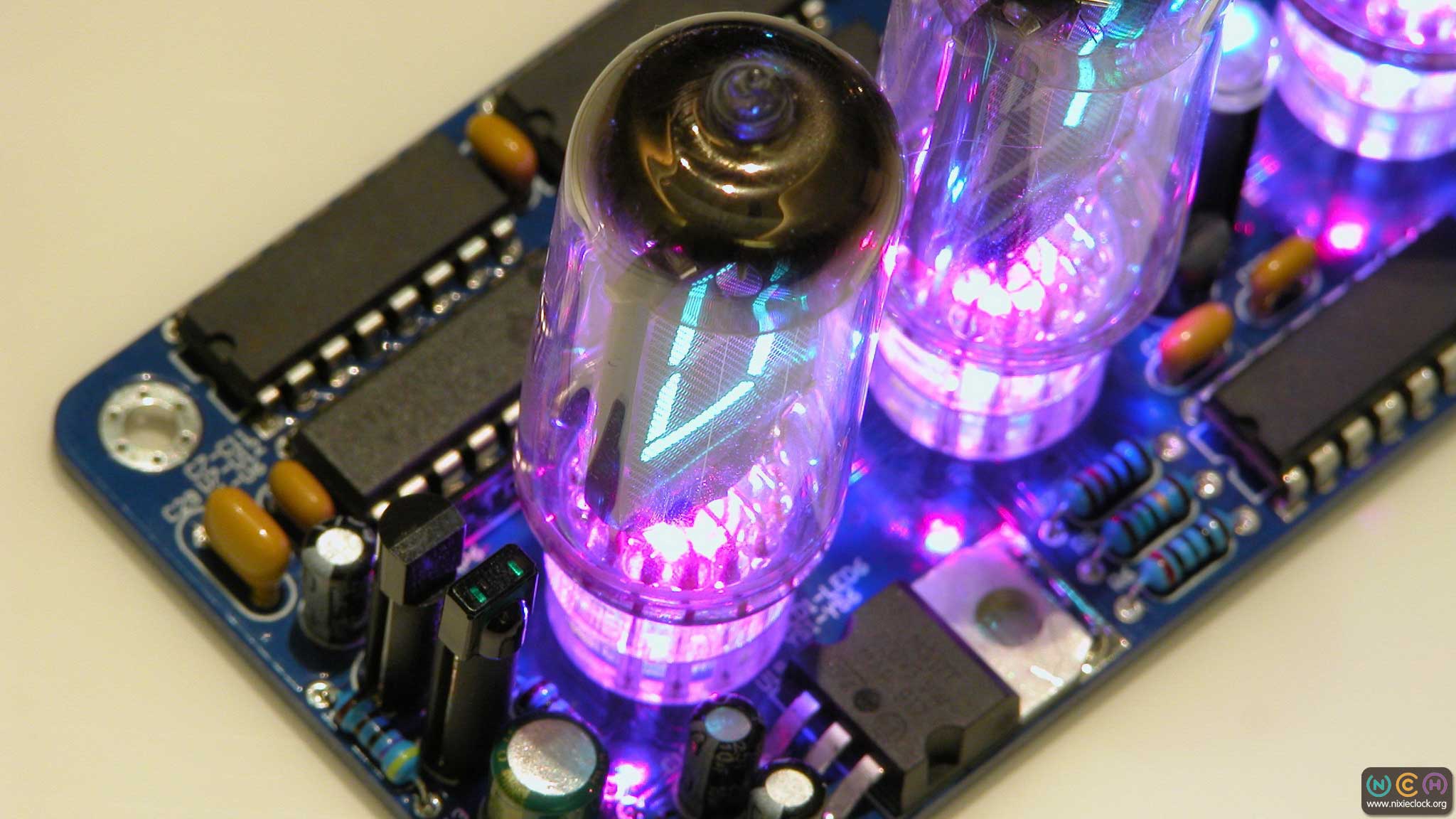

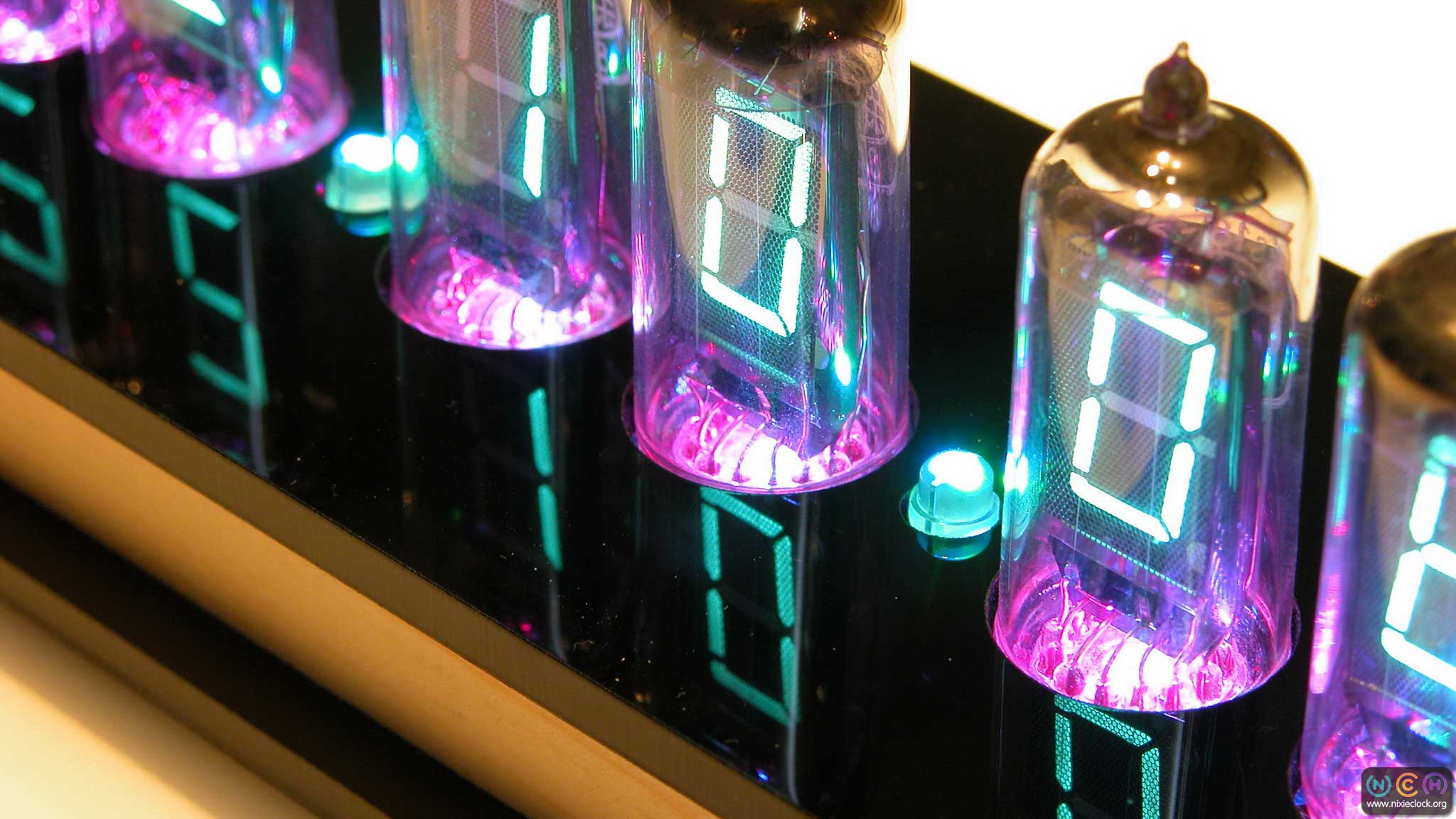

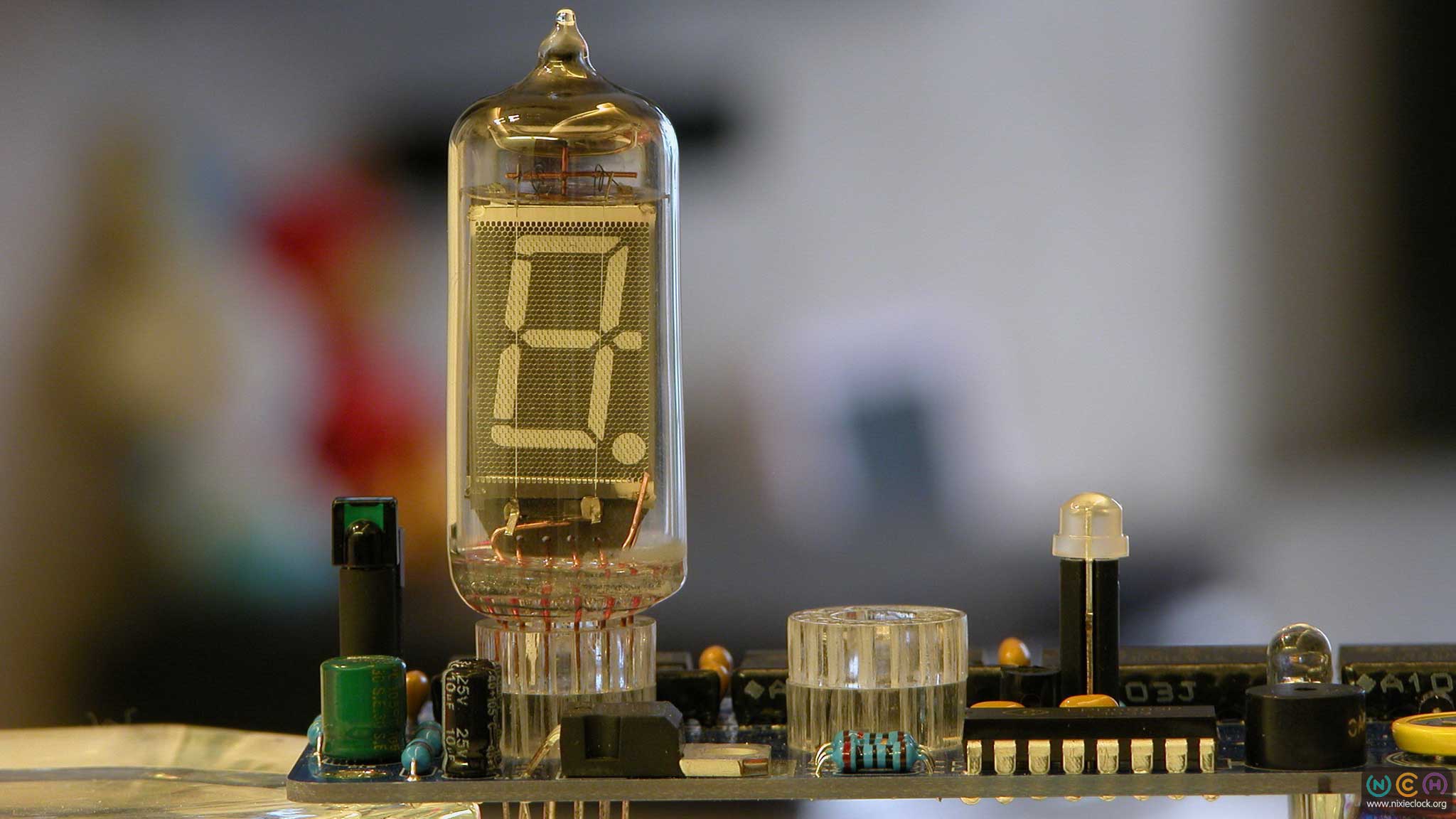

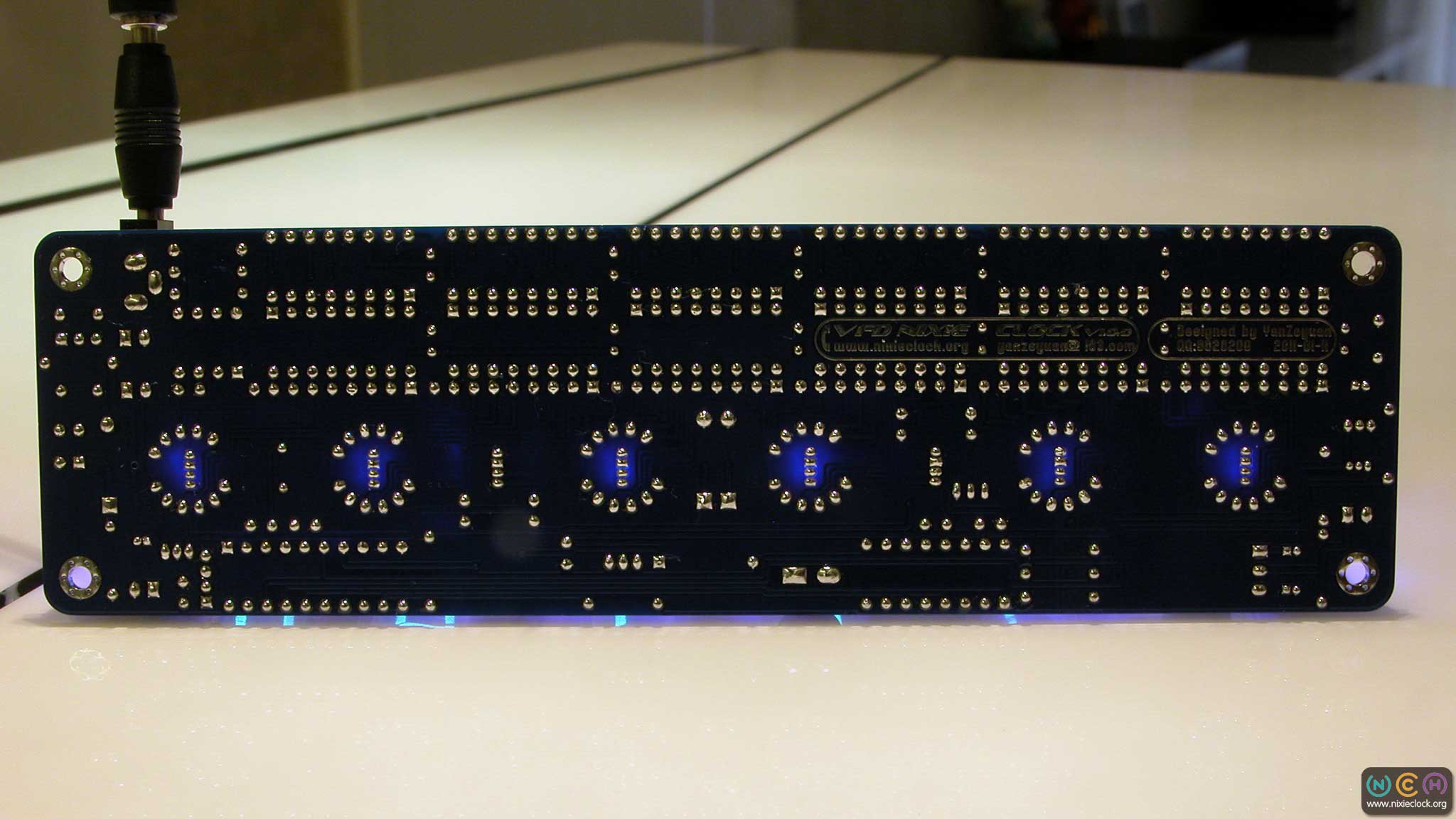

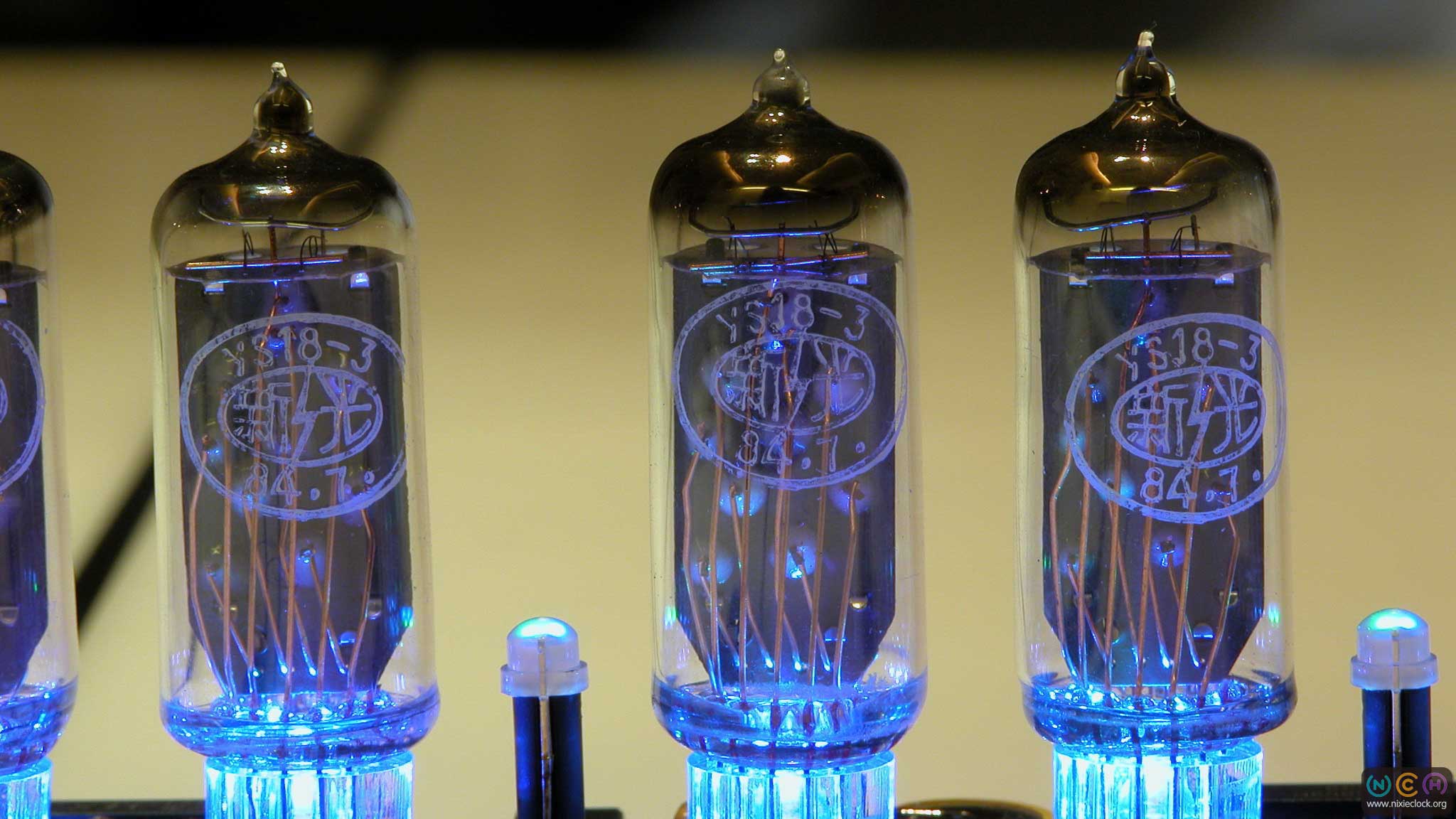

YS18-3 VFD Tube Clock

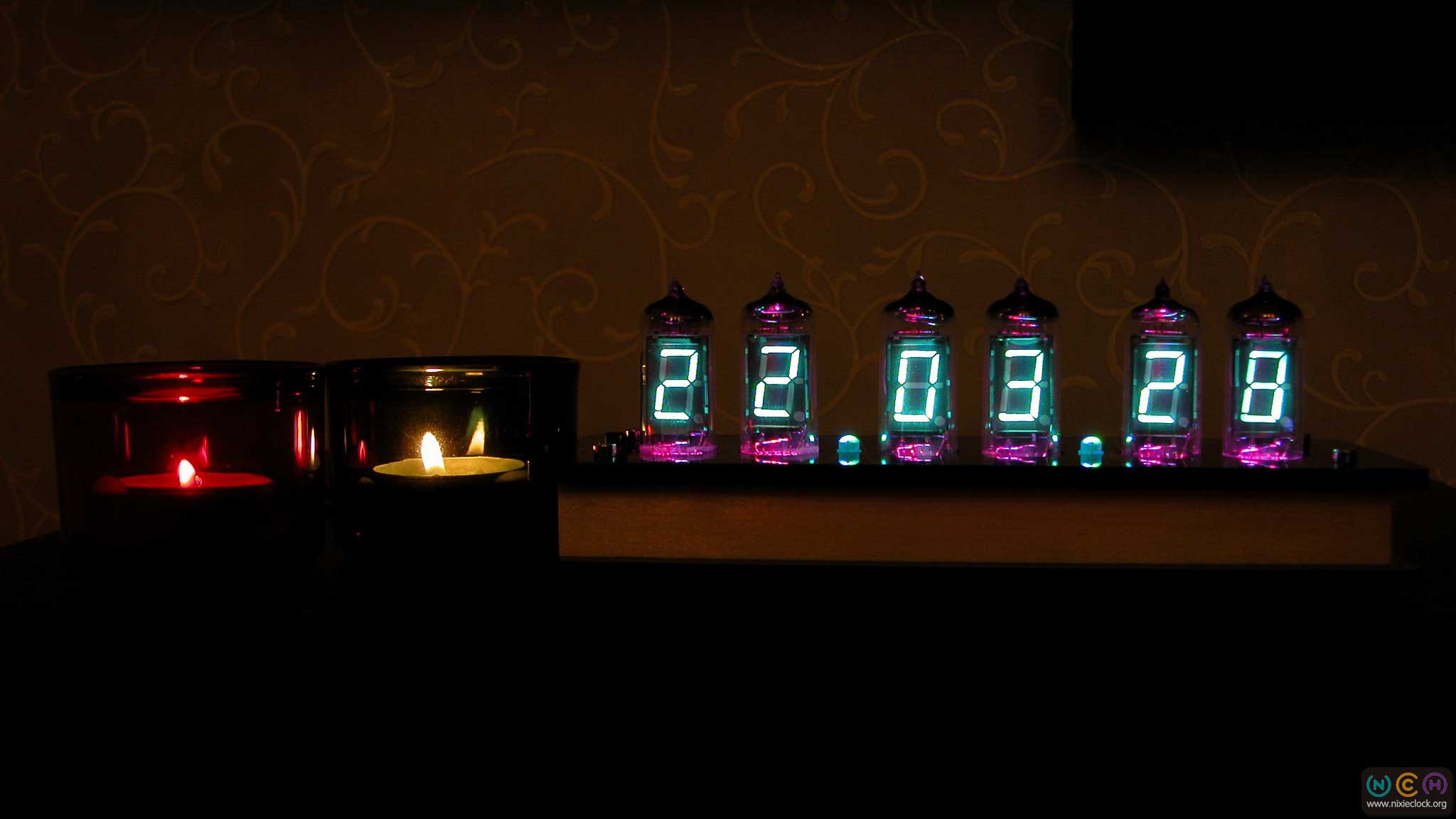

VFD Tube Clock with Chinese YS18-3 VFD Tubes

YS18-3 荧光电子管时钟饱含了我对时钟的所有期待，经历了整整一年，终于在兔年正月完成。在这之前从LED到辉光管再到VFD点阵、从石英晶体到温补再到GPS校时，从静态显示到动态滚屏翻页，还是那句话：时钟虽简单，想做完美不容易…

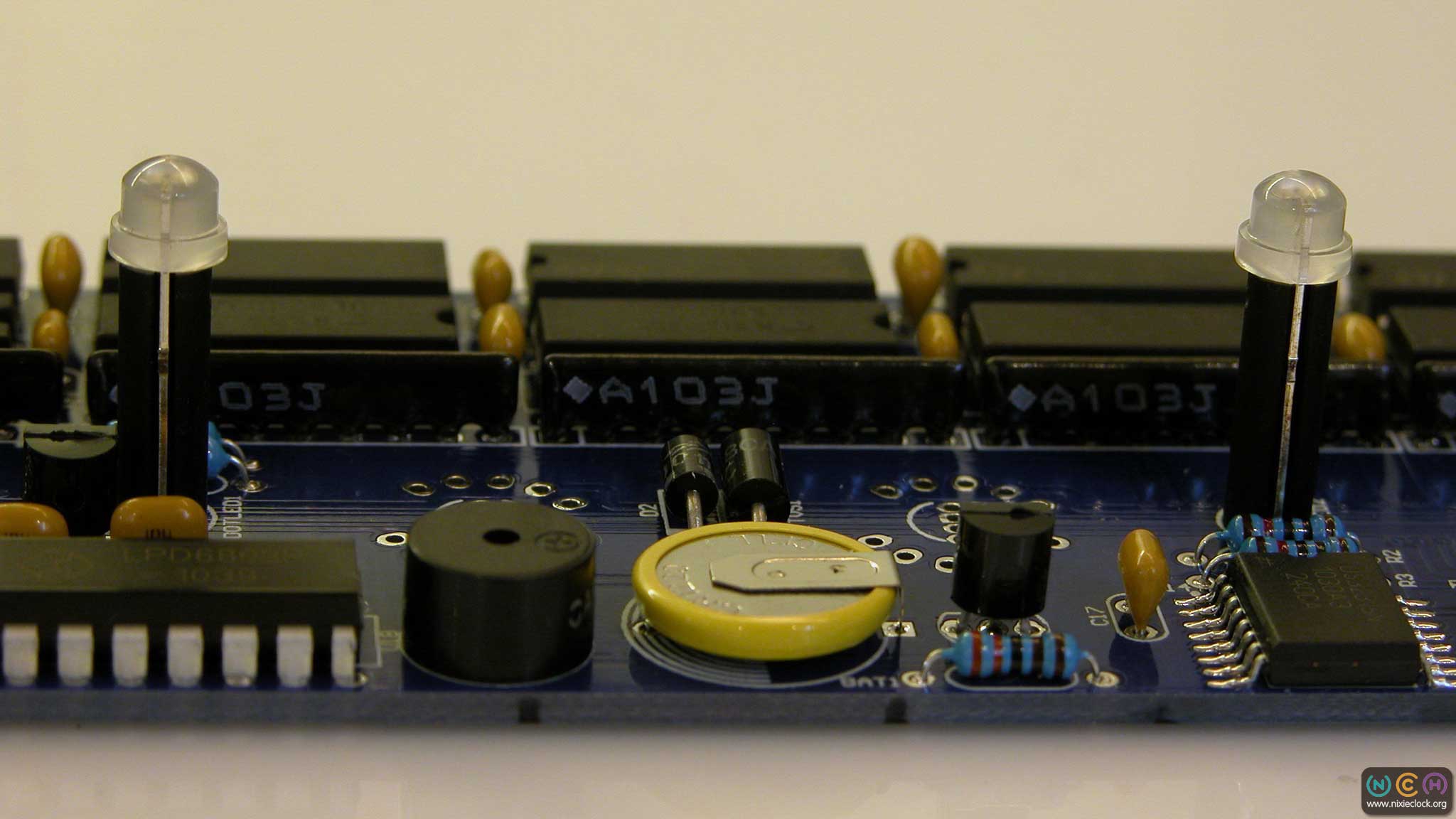

这次的DIY作品从设计之初就考虑到了很多功能上的细节、操作上的细节、效果上的细节，以前我对SMD情有独钟，这次头一回全部采用直插元器件（只有一颗 DS3231采用贴片），每个元器件的选型、位置、大小、高度，甚至是立着放还是躺着放都经过了周密考虑。电路板每个元器件的封装库都根据实际元器件大小 测绘，没有一个焊盘位置与实际元件有差别。以前在制作电子钟的时候，不少朋友提出了忠肯的建议和意见，也为这次DIY提供了原动力，所以在人性化操作和功 能方面比较完备。至于炫彩的七彩背景光效，还有近4000行代码所编辑出来的Crossfade等数字变换效果等等只能从视频上才能看出…

整个时钟的软件、硬件全部开源，希望给喜爱DIY的朋友们以参考！

The YS18-3 VFD Tube Clock is full of all my expectations for the clock. After a full year, it was finally completed in the first month of the Rabbit year. Before that, from LED to Nixie Tube to VFD dot matrix, from quartz crystal to temperature compensation to GPS synchronization, from static display to dynamic scan and page turning effect, the same thing is: Although the clock is simple, it’s not easy to be perfect …

This DIY work has considered a lot of functional details, operational details, and effect details from the beginning of the design. I used to have a crush on SMD. This time, I used all in-line components for the first time (only a DS3231SN chip uses a SMD footprint). The selection, location, size and height of each component, even standing or lying down, have been carefully considered. The package library of each component of the circuit board is mapped according to the actual component size, and none of the pad positions are different from the actual components. In the past when making electronic clocks, many friends put forward loyal suggestions and opinions, and also provided the motive force for this DIY, so they are relatively complete in terms of humanized operation and functions. As for the colorful background light effects, there are digital transformation effects such as Crossfade edited by nearly 4,000 lines of code, etc. Which can only be seen from the video …

The software and hardware of the entire clock project are all open source, I hope to give reference to friends who love DIY!

1、单键操作。以前设计的时候为了防止误按，有些操作需要长按遥控器，很多朋友觉得这一点会让人觉得麻烦，所以本次所有遥控操作即按即得，操作方便。即便是误按了SET，只要不按OK确认，再按一次SET或者按CANCEL键，都可以返回正常状态。
2、具有很方便操作的时间调整、日期调整和闹铃调整功能。在调整不同的功能的时候，背景灯会渐变显示为相对应的颜色，比如调整闹铃的时候，无论七彩背景灯是什么颜色，都会慢慢过渡为蓝色。而且保存的两组闹铃可以很方便的关闭任何一组，再次打开时，不用重新调整闹铃时间等等…
3、具备摄氏温度和华氏温度的转换功能。由于有些朋友需要华氏温标，所以这次设计了两种温度单位并自动换算。在查看温度时，按FUNC键就可以在℃和℉之间转换，并且自动保存设置，下次查看或者断电后，不需要再进行设置，会自动记忆你常用的查看单位。
4、具备中西方两种日期格式。上 次在做辉光钟的时候，有朋友就说能否做成MM-DD-YY的日期格式，本次完全解决了这个问题，在查看日期的时候，按一下FUNC键就可以在YY-MM- DD和MM-DD-YY日期格式之间转换，并且自动保存设置，断电不影响设置的保存，下次查看依然记忆你常用的查看格式。
5、具备中国农历日期显示。农 历是我们中国最常用的历法，当然时钟少不了农历。在这里，按一下DATE键能够查看公历，再按一次就会自动计算出农历日期，这个农历日期是自动计算出来 的，我们只要调整好公历日期，就会自动换算出来农历，无需单独设置。为了区别开公历和农历的显示，在显示公历的时候，时间冒号的两点会慢慢隐去，在切换为 农历的时候冒号两点会慢慢的渐亮，以示区别。
6、具备两组闹铃功能。这次的荧光电子数码管时钟贴心设计了两组闹铃，每组闹铃都可以单独的设置并单独的打开与关闭。当闹铃时间到了以后，会发出滴滴滴滴连续4声的提示音，持续1分钟，如果我们想关闭闹铃，只需随便按一下遥控器的任意一个按键即可关闭闹铃响声。

荧光电子管型号 VFD tube

YS18-3 (Made in China)

工作电压 Voltage of DC input

DC 5V (3.5mm/1.35mm)

工作电流 Operation current

Max 900mA

外壳材质 Material of housing

Hard wood and acrylic plates

工作温度 Operating temperature

0℃ to 60℃ (32℉ to 140 ℉)

外形尺寸 Dimension

Base 176mm(L) x 50mm(W)
Height of VFD tube 50mm, diameter 18mm

重量 Weight

260g

创作详情 | Details

Released on 30th Jan, 2011.

Sold out

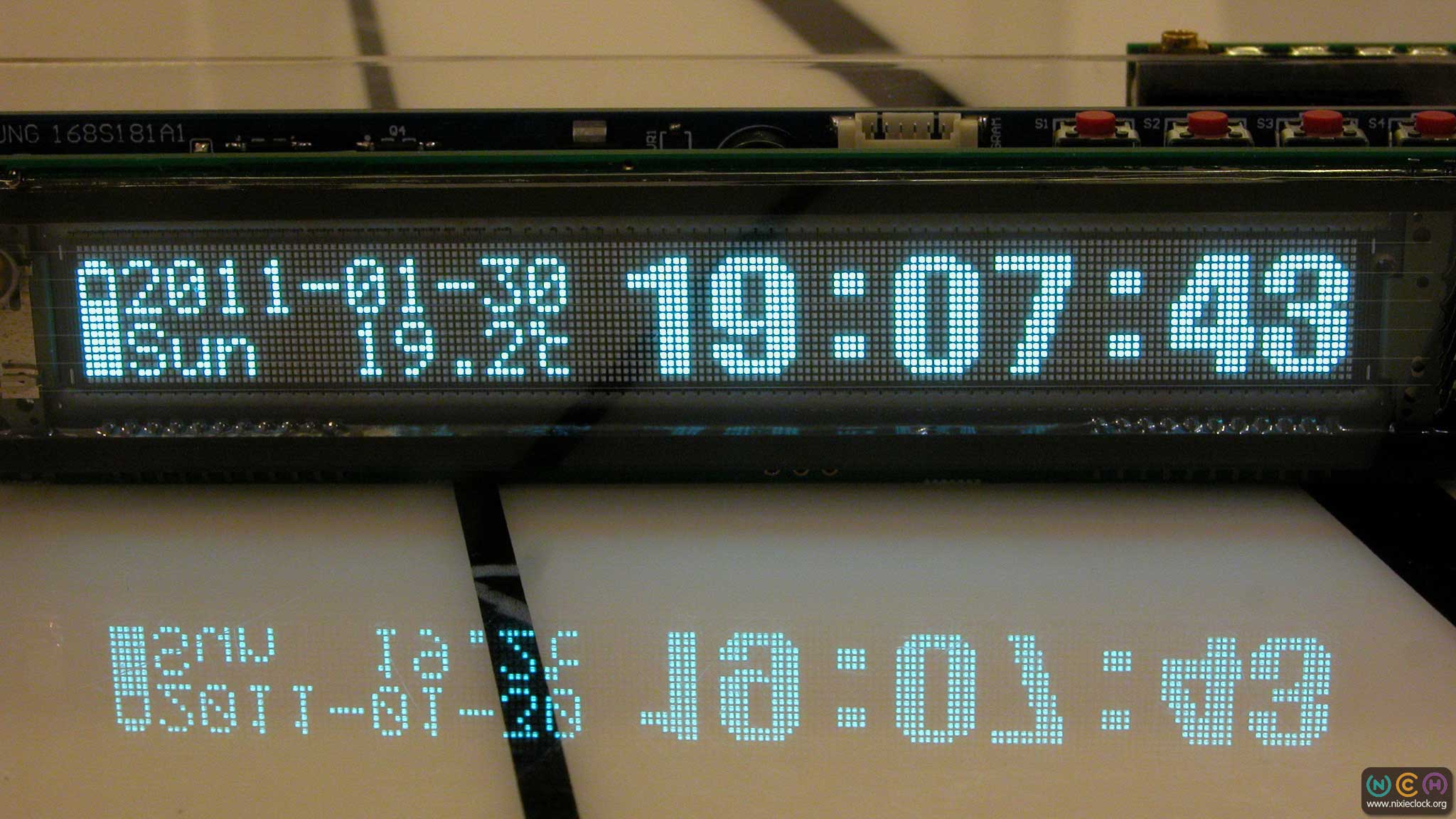

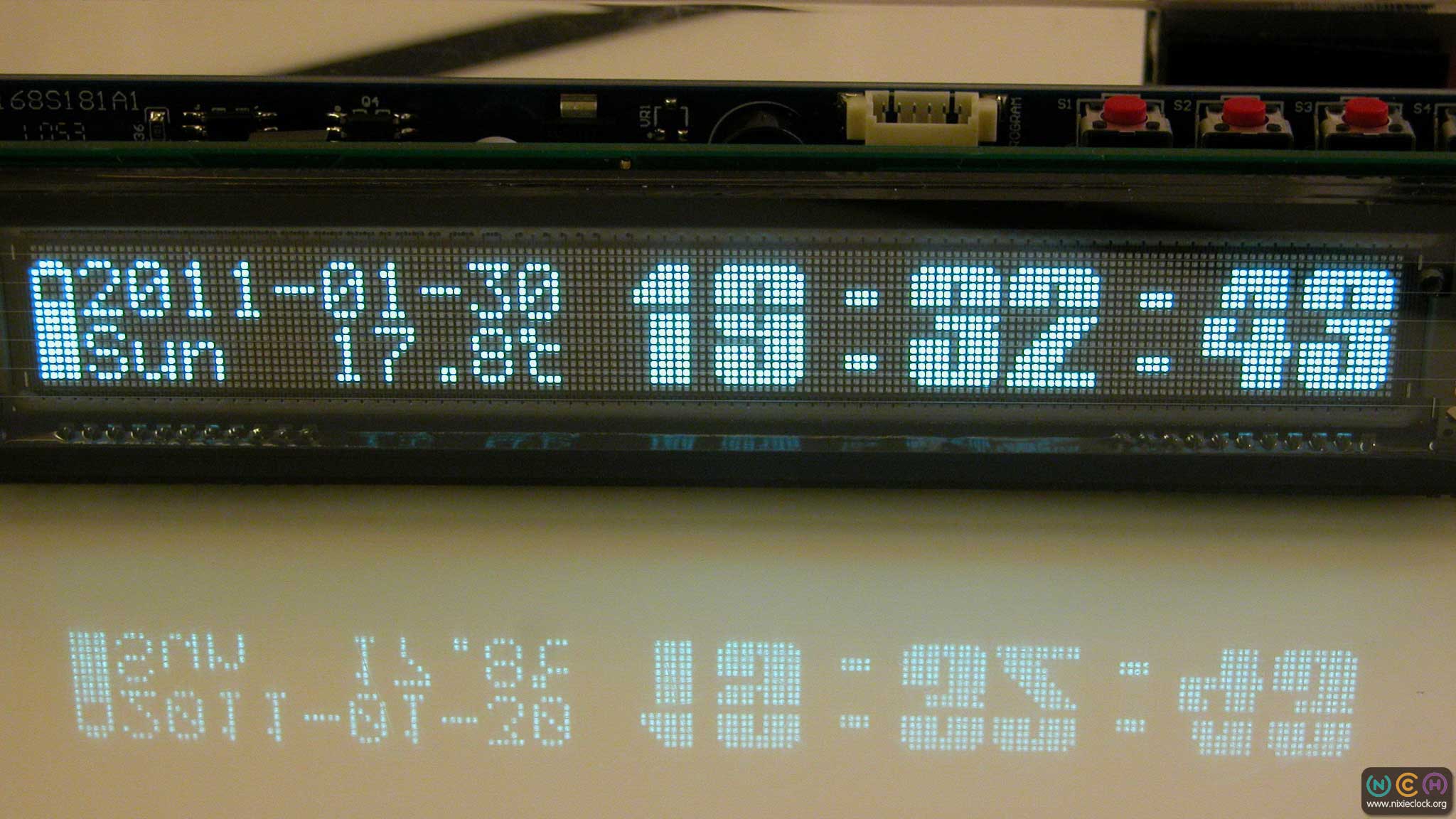

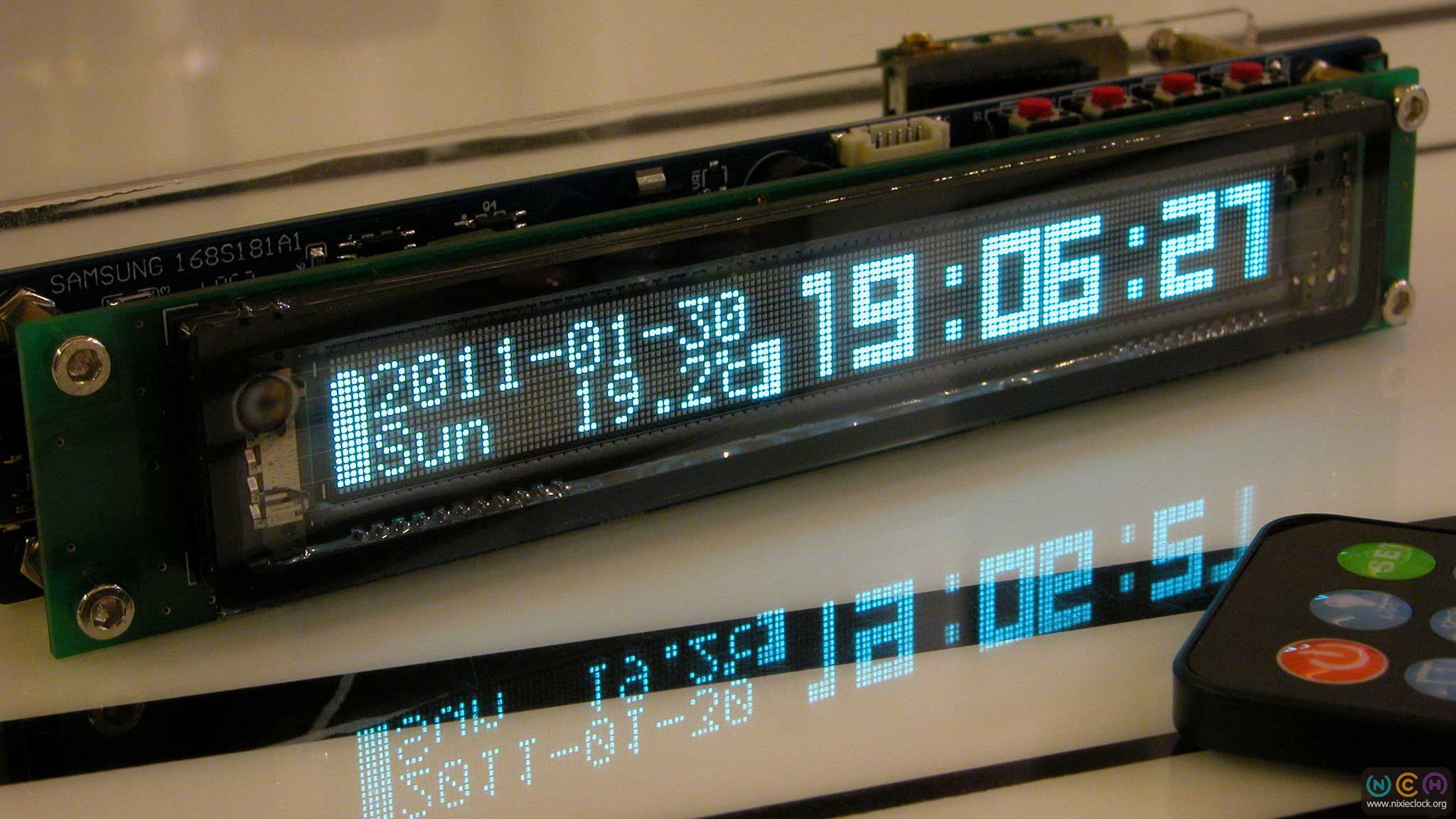

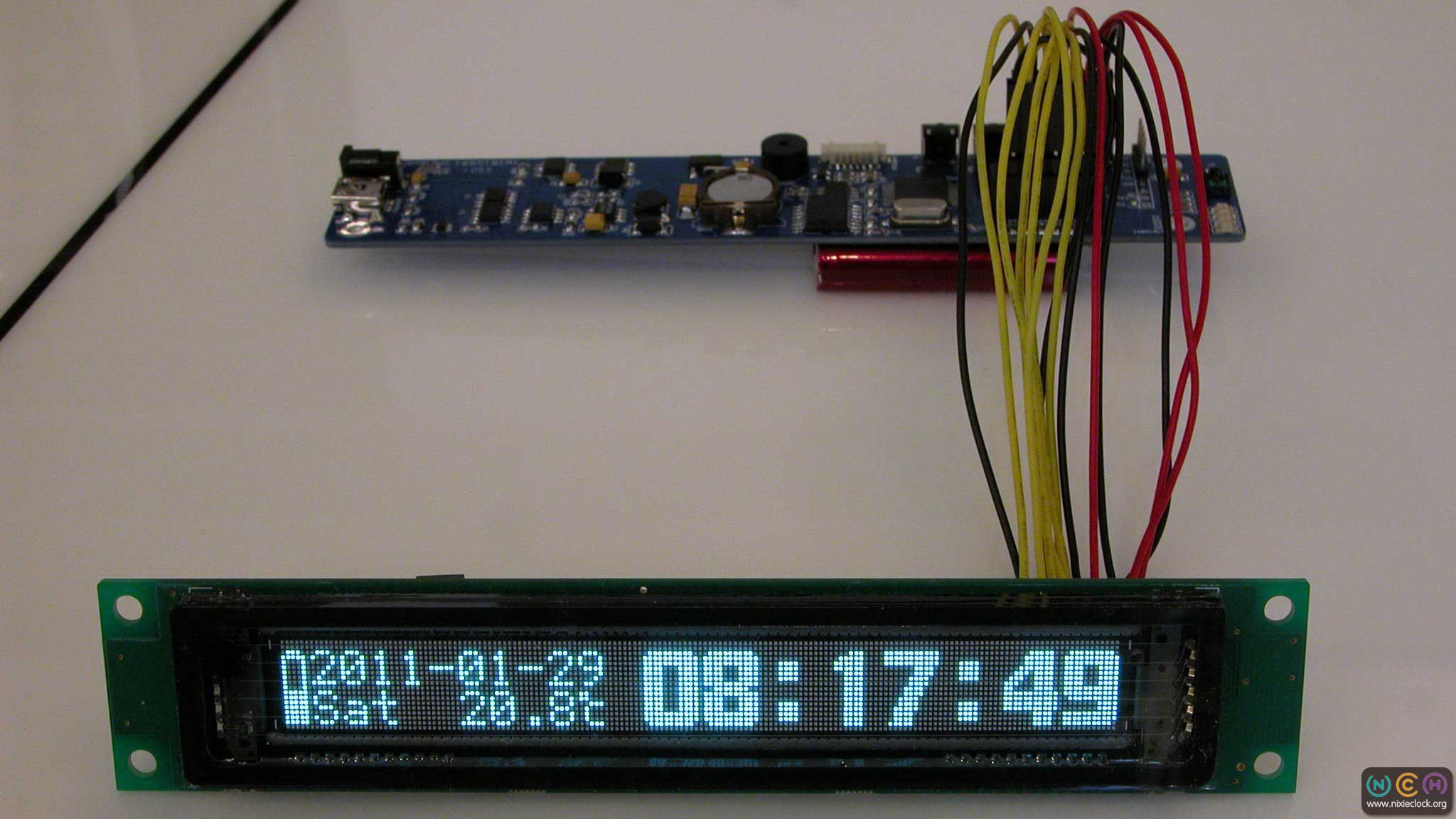

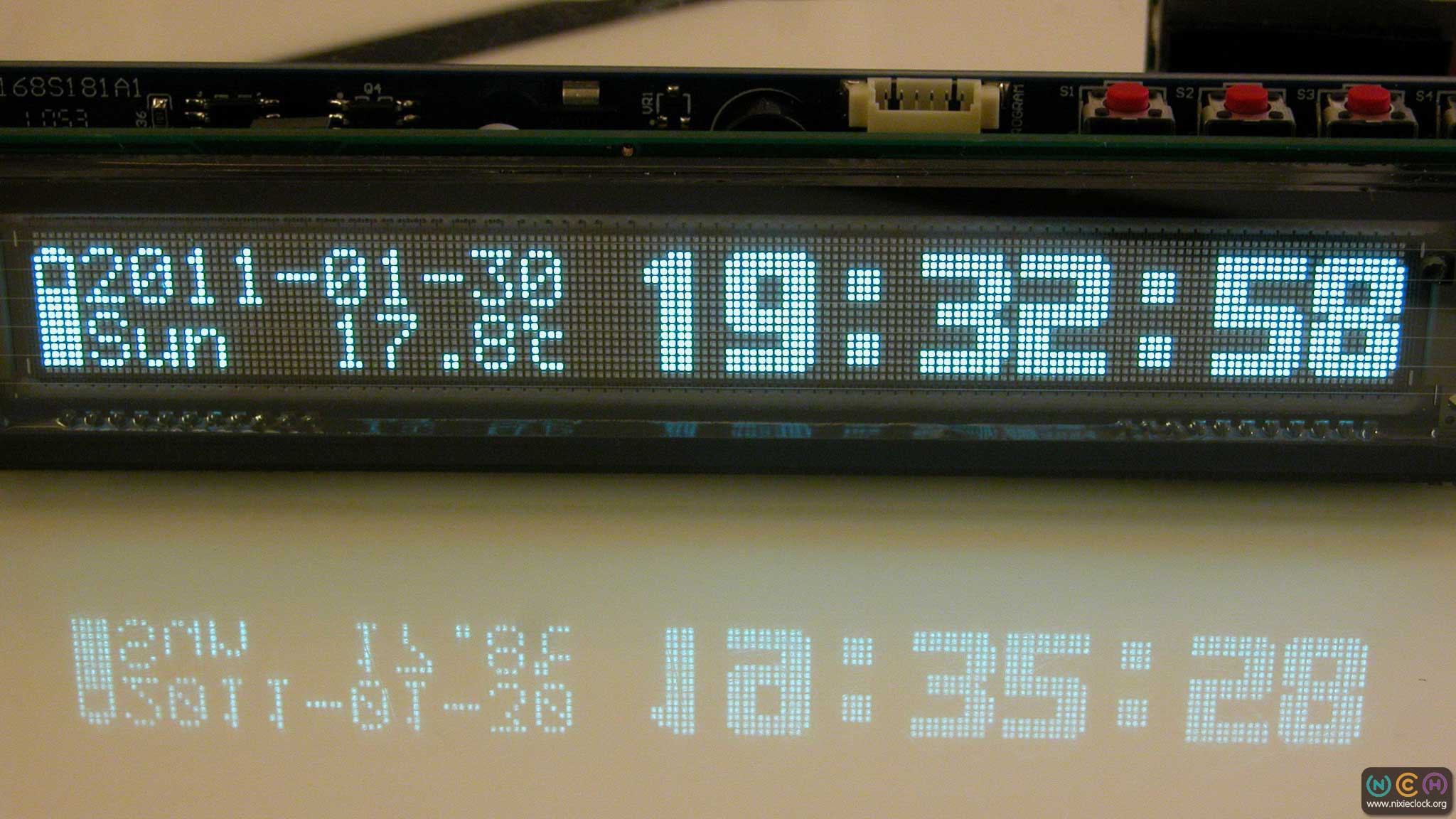

VFD Dox Matrix Display Clock

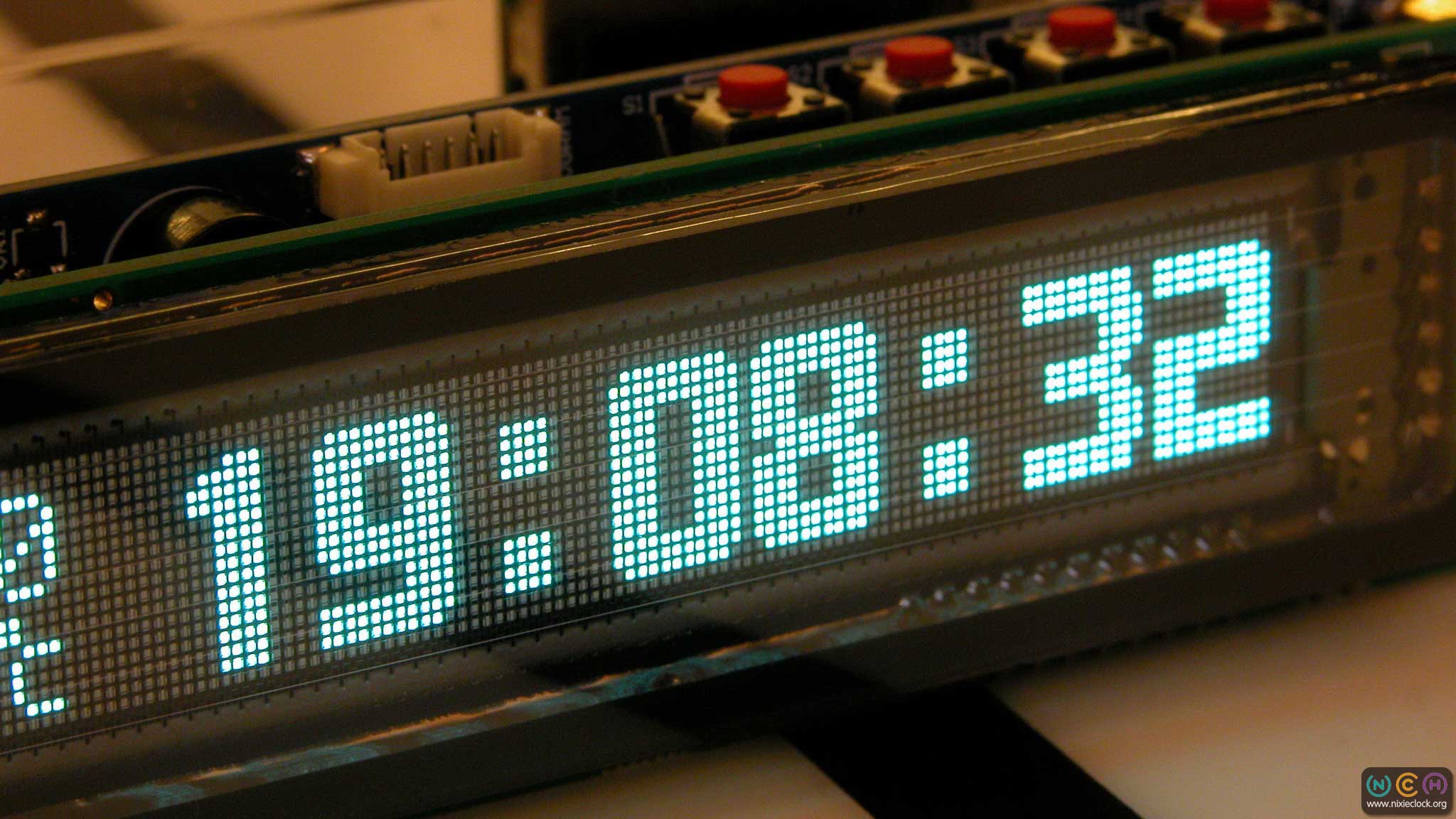

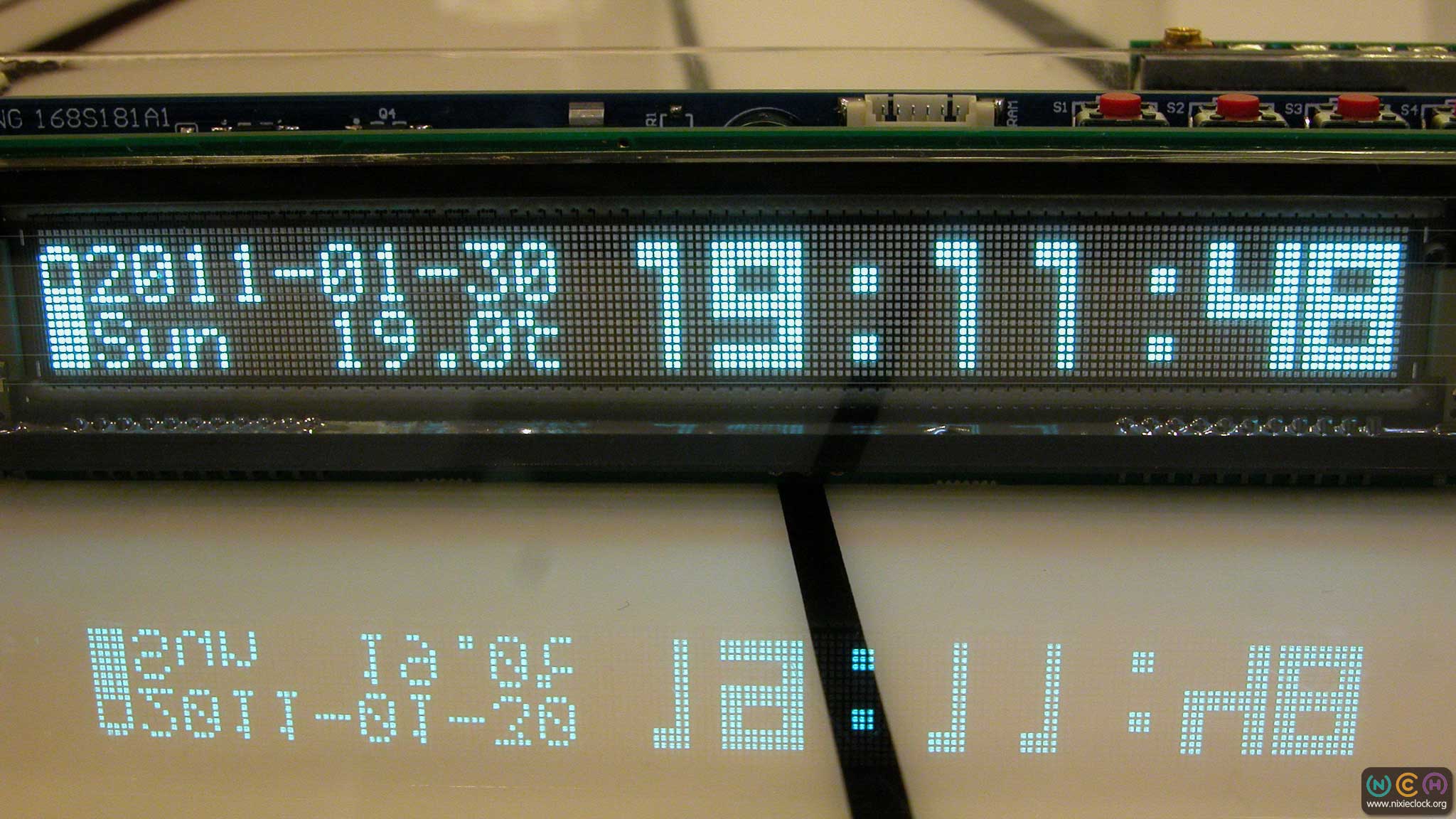

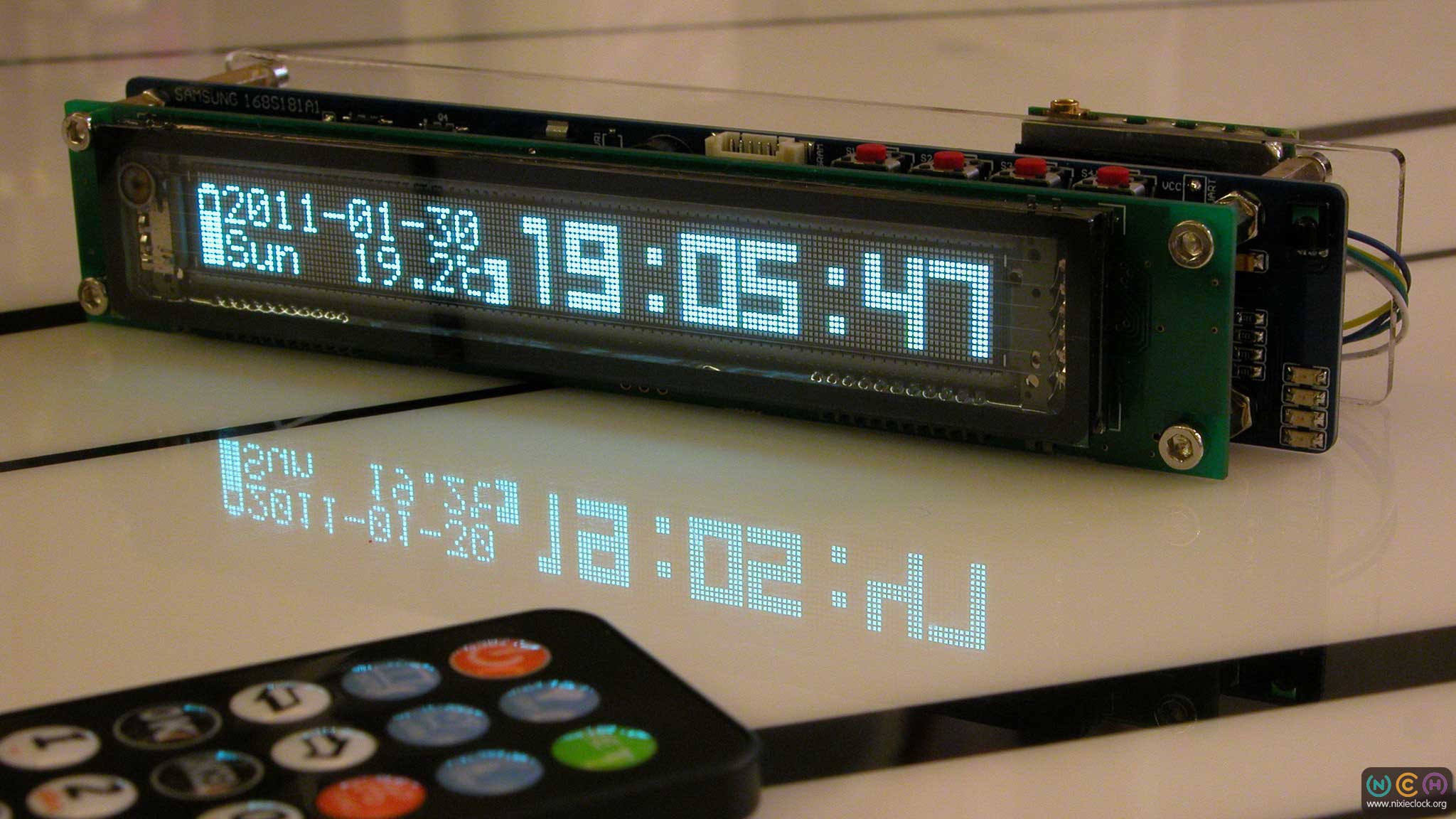

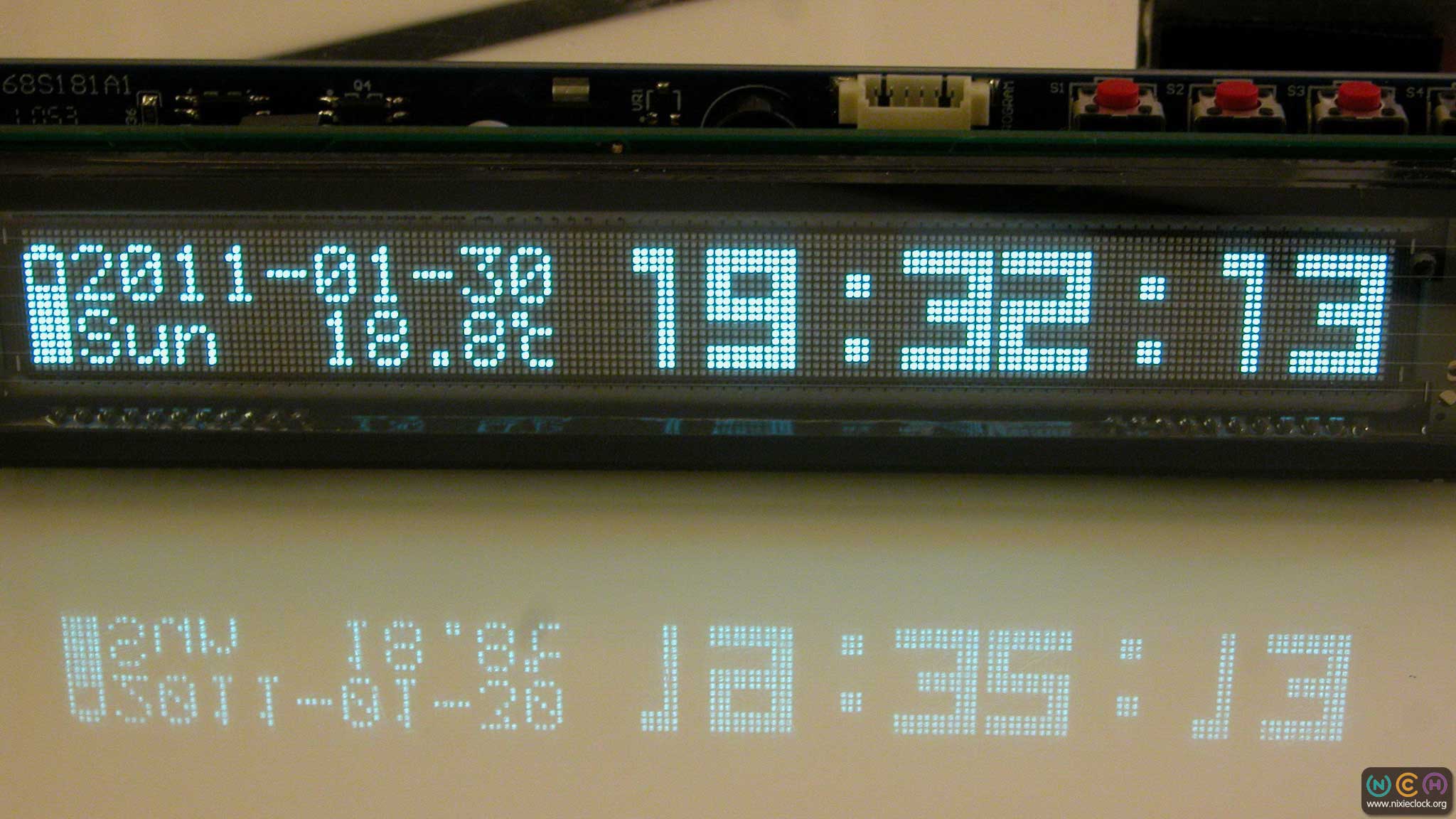

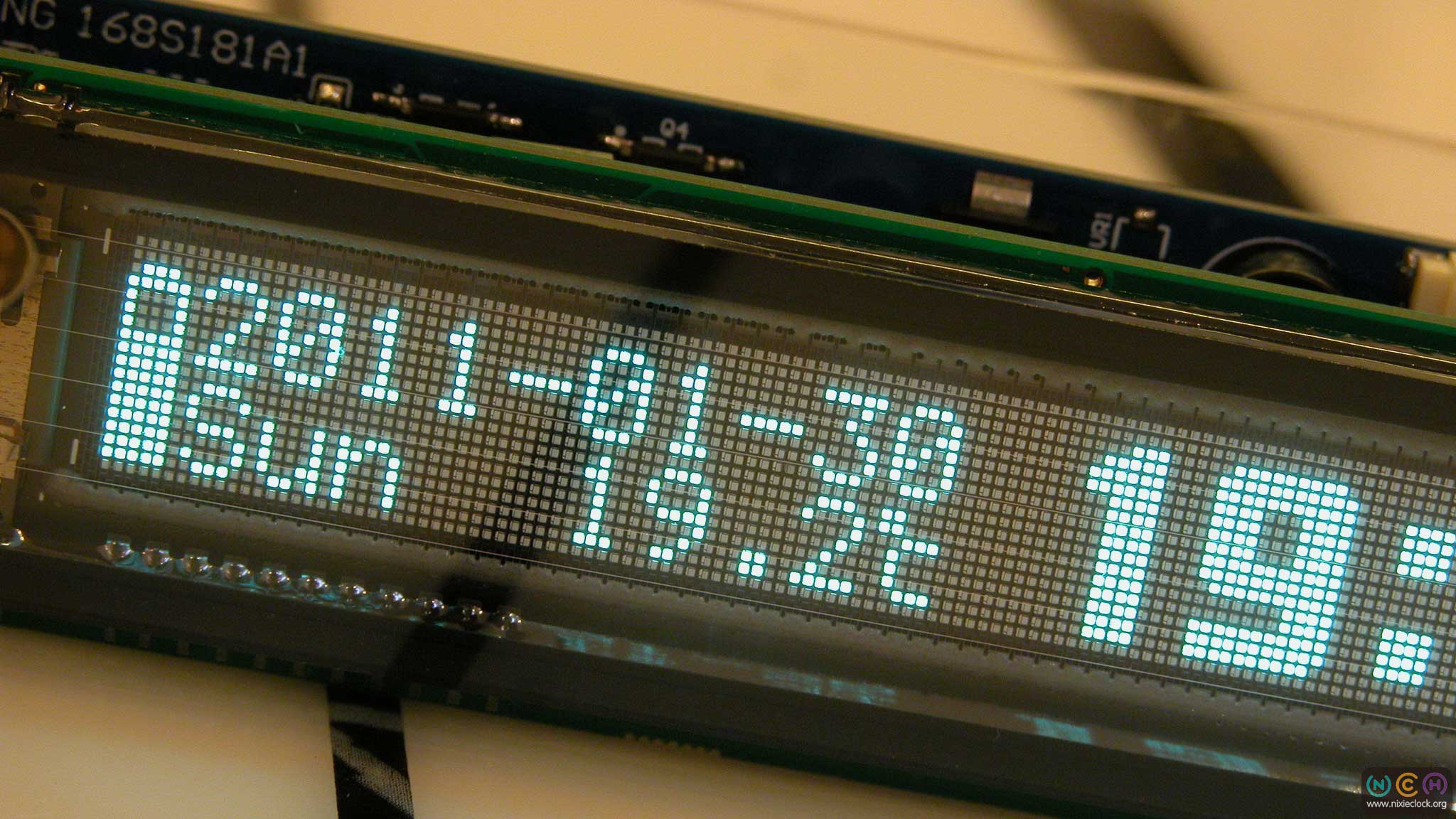

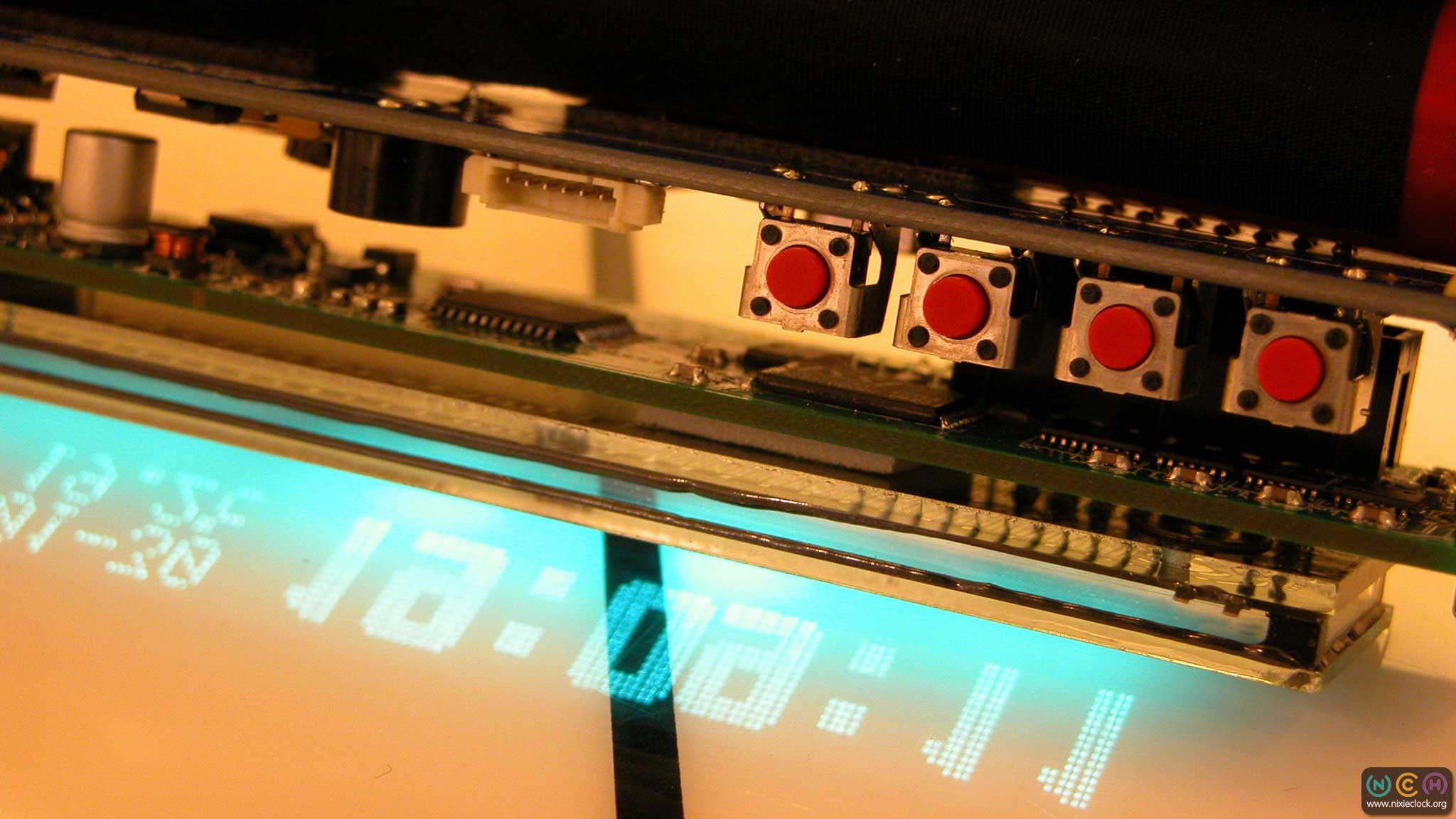

VFD Dot Matrix Display Clock with SAMSUNG 168S181A1 VFD Display

做了不少时钟了，液晶的、LED点阵的、辉光管的，越做 越感觉想把时钟做好真难。液晶的…算了，做得人太多太多，玩不出什么花样了…LED的…算了，审美疲劳了…辉光管的…管子越来越难找，玩不长了… 前阵子弄了几块VFD的屏（三星的原装点阵屏168*18分辨率），想了想，还是折腾时钟吧，发挥一下点阵的优势，又汇集了一下做辉光钟的时候一些朋友的建议和这段时间的一些想法，DIY了一个精准的VFD点阵动态日历时钟，并且集成了GPS模块用于校对时间，内置±2ppm的带温度补偿晶体的RTC模块，一年校对一次的情况下误差小于2分钟/每年。

电路部分：

   1、锂电池保护电路。由于设计这个时钟打算在没电的时候采用锂电池供电，所以锂电池必须要有 硬件的充放电保护，也就是我们常说的锂电池保护板，虽然锂电池保护板跟白菜一样，但是对于一般市售的锂电池保护板或者劣质手机电池里面带的保护板不放心， 还是自己折腾一个，用的精工的锂电池保护芯片+台湾的MOS管两颗，保证100%可靠过充过放保护。

   2、锂电池充电管理电路。因为用了锂电池，所以锂电池充电要搞好，锂电池充电我就不罗嗦了， 与镍氢镍镉电池不同，不是随便加上个电压就能充电。锂电池要想寿命长，充电管理一定要做好，具体的我就不罗嗦了，专用的锂电池充电管理电路，会根据锂电池 当前的状态（预充、恒流、恒压）调整充电过程，而且会跟MCU通讯，系统会时刻了解当前的电池的电量状态，以及充电时是否充满。（等会儿视频上会有充电的 时候VFD点阵屏显示的状态变化）。

   3、高效率DC-DC升压电路。为什么要这个电路呢？因为VFD屏以及一些其他IC需要5v 的工作电压，所以锂电池的电压3.6-4.2v要随时输出稳定的5v。有些朋友可能会讲，简单，用MC34063等等就行啦，呵呵，效率，我觉得升压最重 要的就是效率，一个好的升压电路和差的升压电路可能差几倍的价钱，当然，效率也会差好几倍。效率高了，电池用的时间会很长，效率低了，用再大容量的锂电 池，一会儿也就放干了。这里用了一个高效率方案，4.2v锂电池升5v，效率能达到90%。

   4、DS3231时钟电路。内置了晶振，所以找不到外置的32.768khz了，与MCU通过IIC总线通讯，很可靠。

   5、降压电路。主要是为了给MCU提供3.3v的工作电压，因为压差不大，所以效率不会低很多，直接用了一个小电流的LDO芯片搞定。

   6、声音提示。蜂鸣器+三极管驱动，很简单。

   7、红外线接收电路。红外线接收头+外围器件，直接与MCU通讯，很简单。

   8、GPS模块接口电路。通过UART串口与MCU通讯。

   9、温湿度传感器接口电路。

荧光显示模块型号 VFD Display

SAMSUNG 168S181A1

工作电压 Voltage of DC input

DC 5V (3.5mm/1.35mm)

工作电流 Operation current

Max 600mA

外壳材质 Material of housing

acrylic plates

工作温度 Operating temperature

0℃ to 60℃ (32℉ to 140 ℉)

外形尺寸 Dimension

Base 170mm(L) x 30mm(W)

重量 Weight

200g

创作详情 | Details

Released on 29th Apr, 2013.

Sold out

VFD Dox Matrix Display Clock

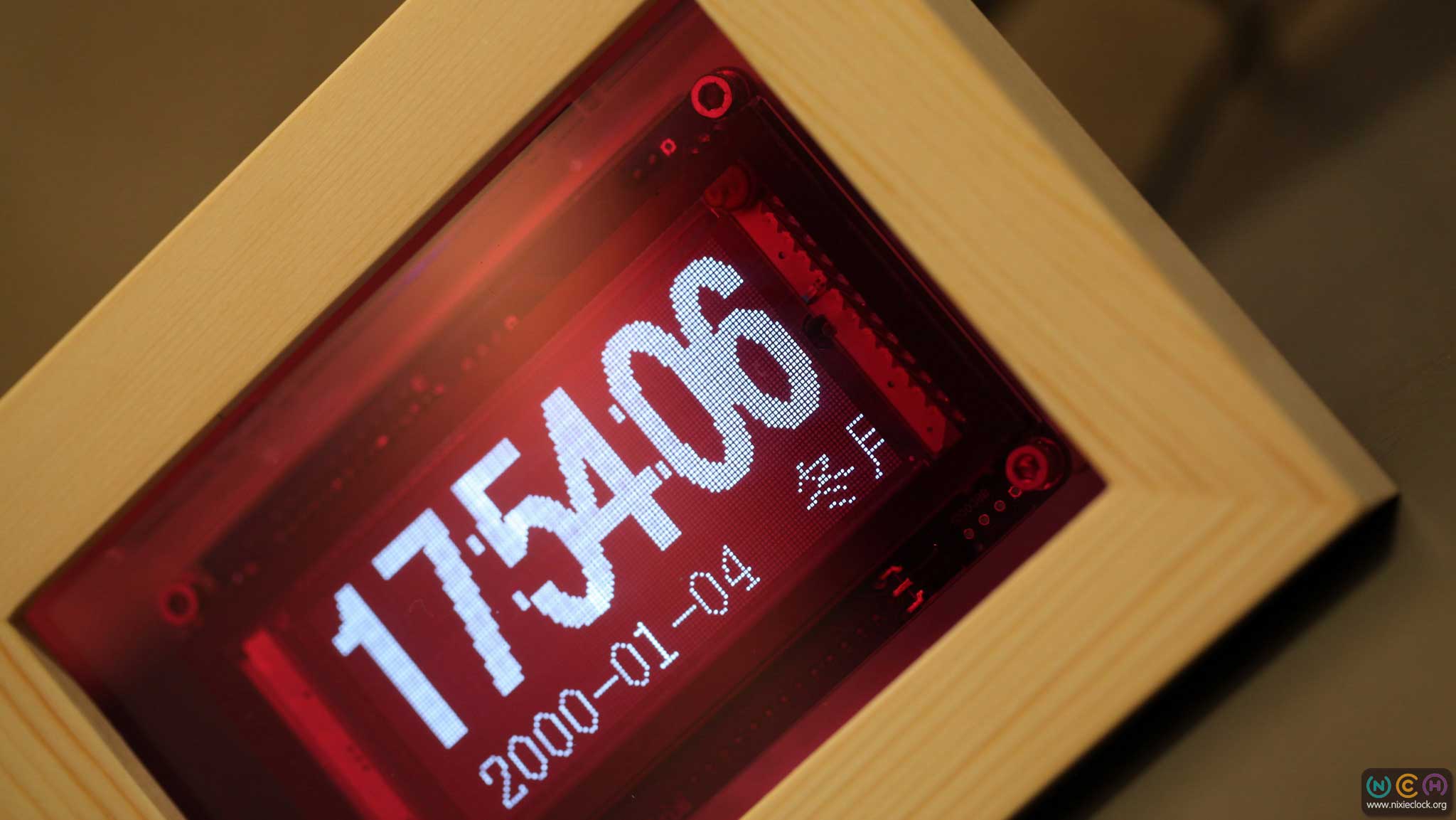

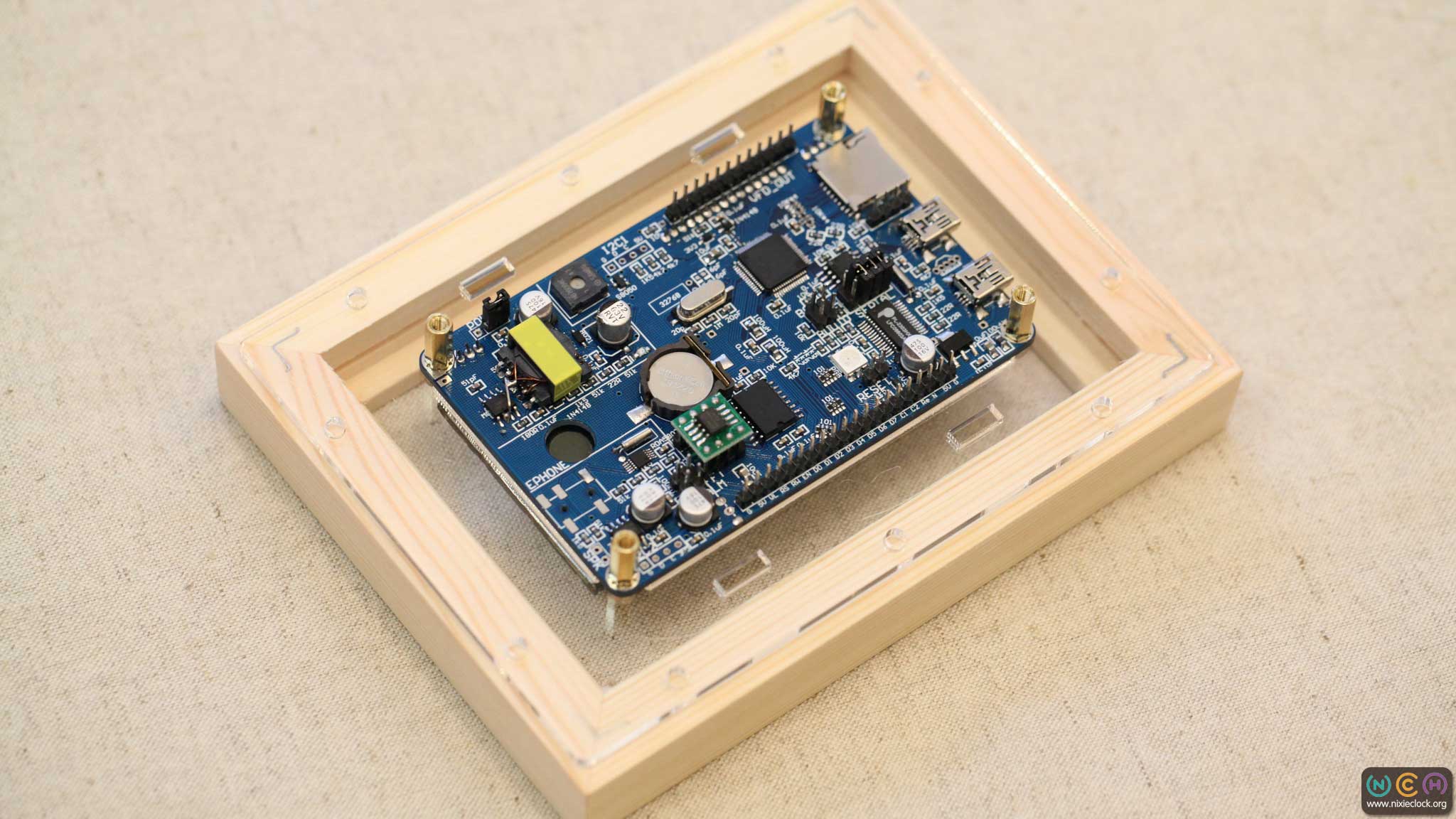

VFD Dot Matrix Display Clock with Futaba GP1211AI VFD Display

声明：本作品的电路设计和软件设计为kazuyuki。

自从白菜VFD 128×64在市场上出现以来，相信有不少朋友都过了把VFD的瘾，尤其是在kazuyuki的带领下一路过来，版本已经升级到了V7。

我也忍不住口水，弄了一套kazuyuki的V7套件，过了把瘾。在此，感谢kazuyuki，感谢所有为玩转128×64付出过的朋友们。

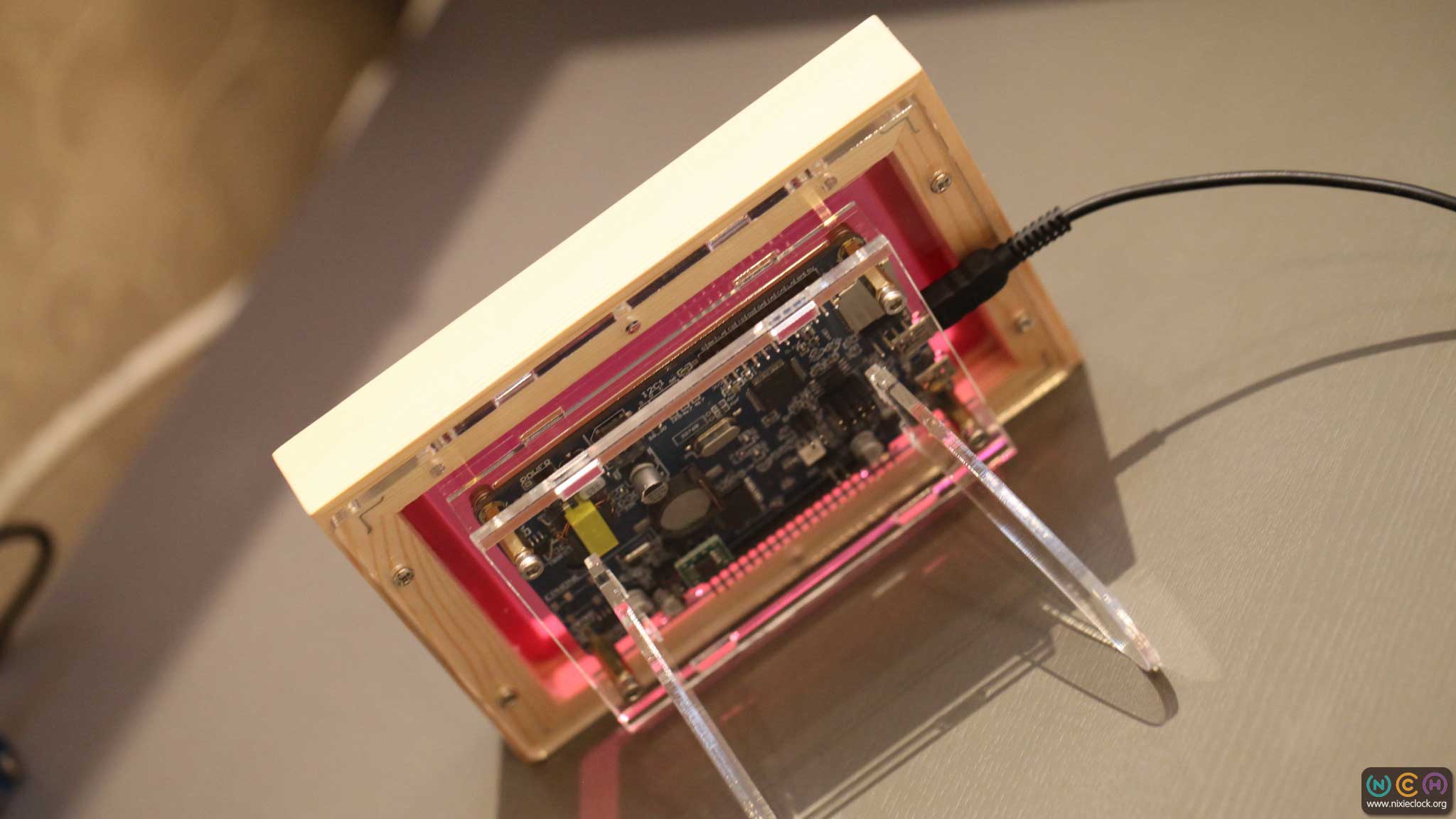

但是外壳的设计和制作一直以来都是DIY的瓶颈，对于V7来讲，一款廉价又实用的外壳显得尤为重要；今天，终于结束了V7裸奔的日子，经过几番设计，一款成本在15元左右的V7外衣诞生。

创作详情 | Details

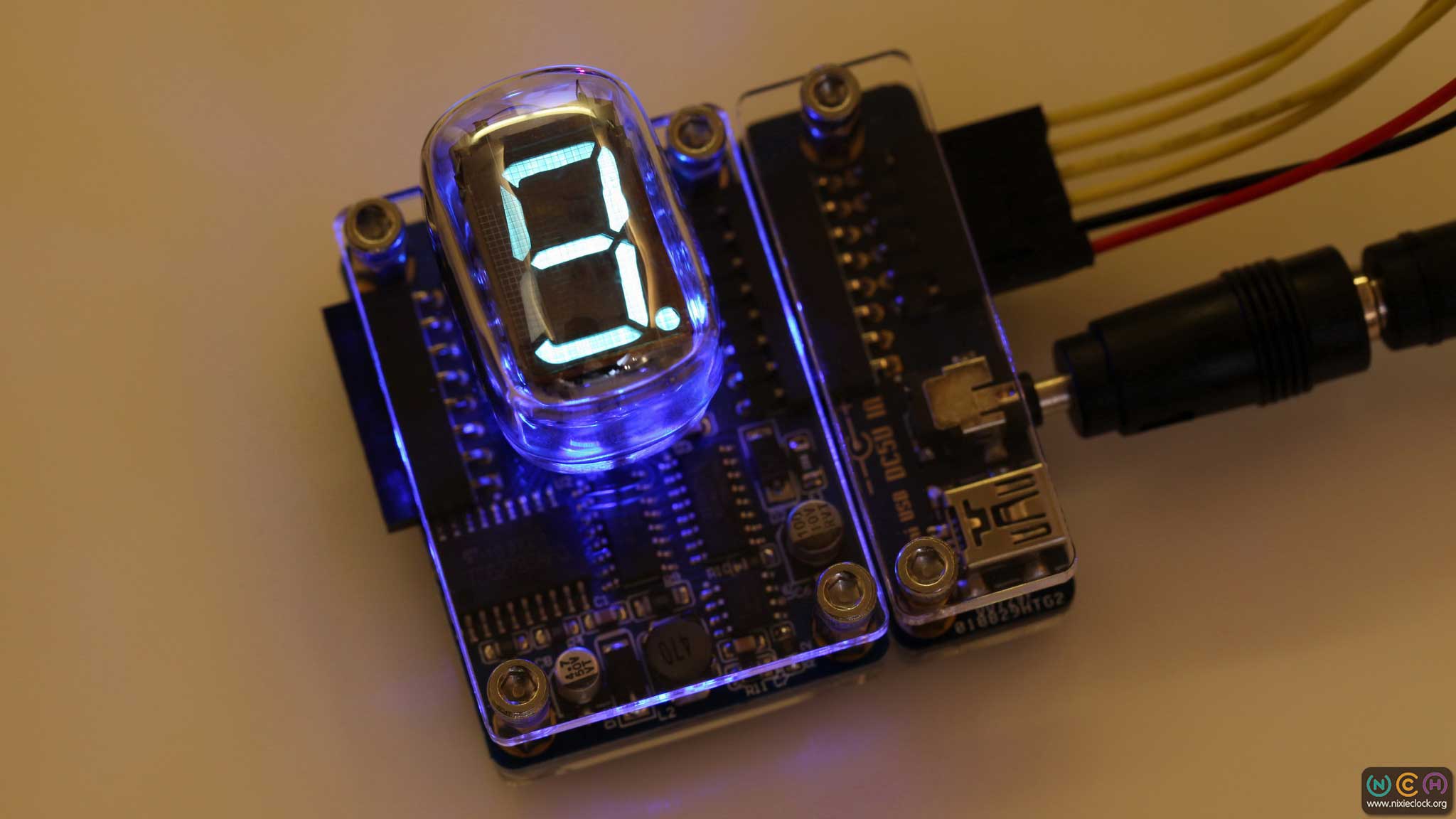

辉光管/荧光管 显示模块 | Nixie/VFD Module for Arduino

Let us integrated Nixies and VFDs easily …

Released on 10th Jan, 2014.

Sold out

专题介绍 | Project Introduction

辉光管显示模块「硬件篇」| About Hardware

辉光管显示模块「软件篇」| About Software

辉光管显示模块「转接板」| About Adapter

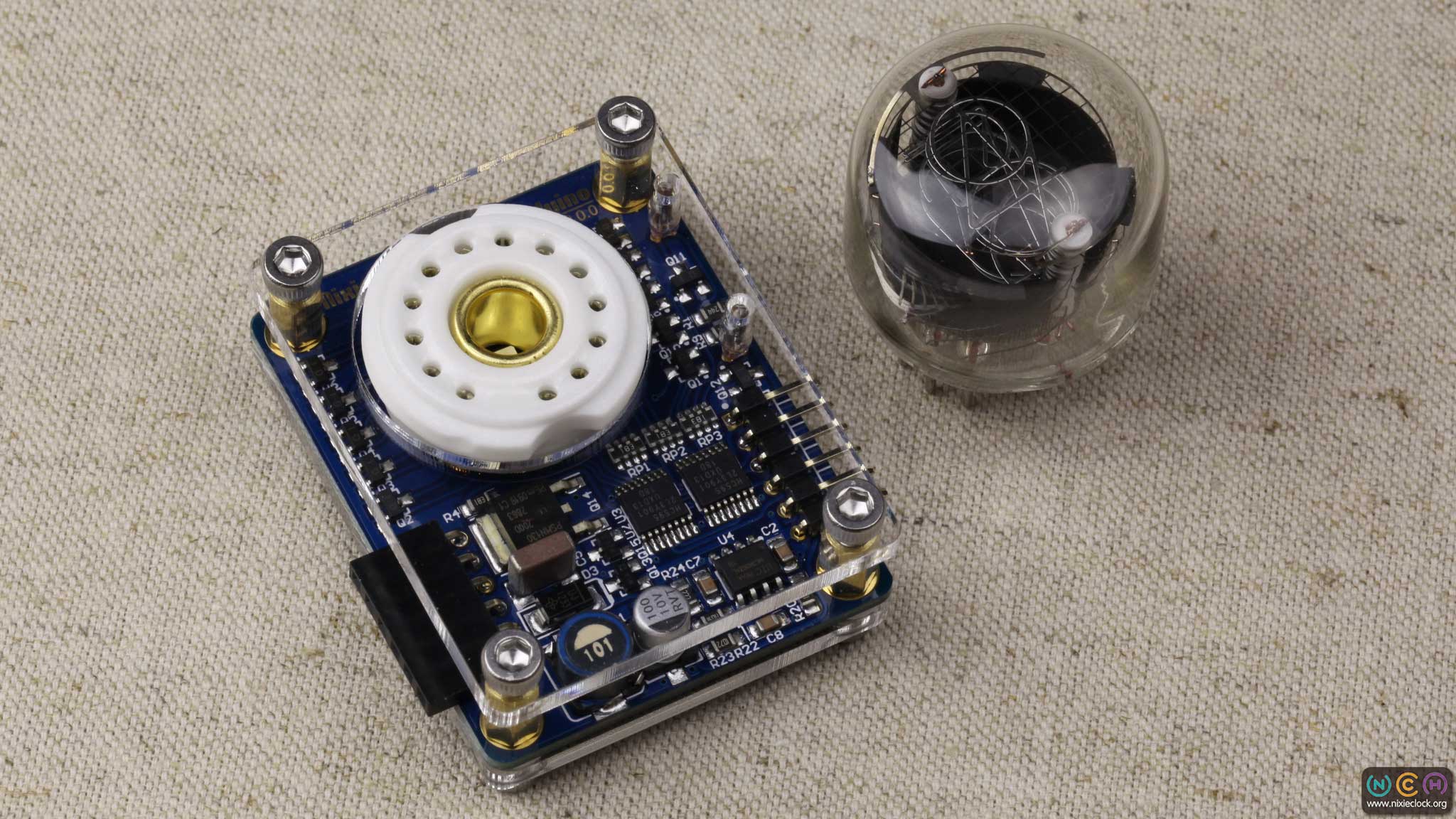

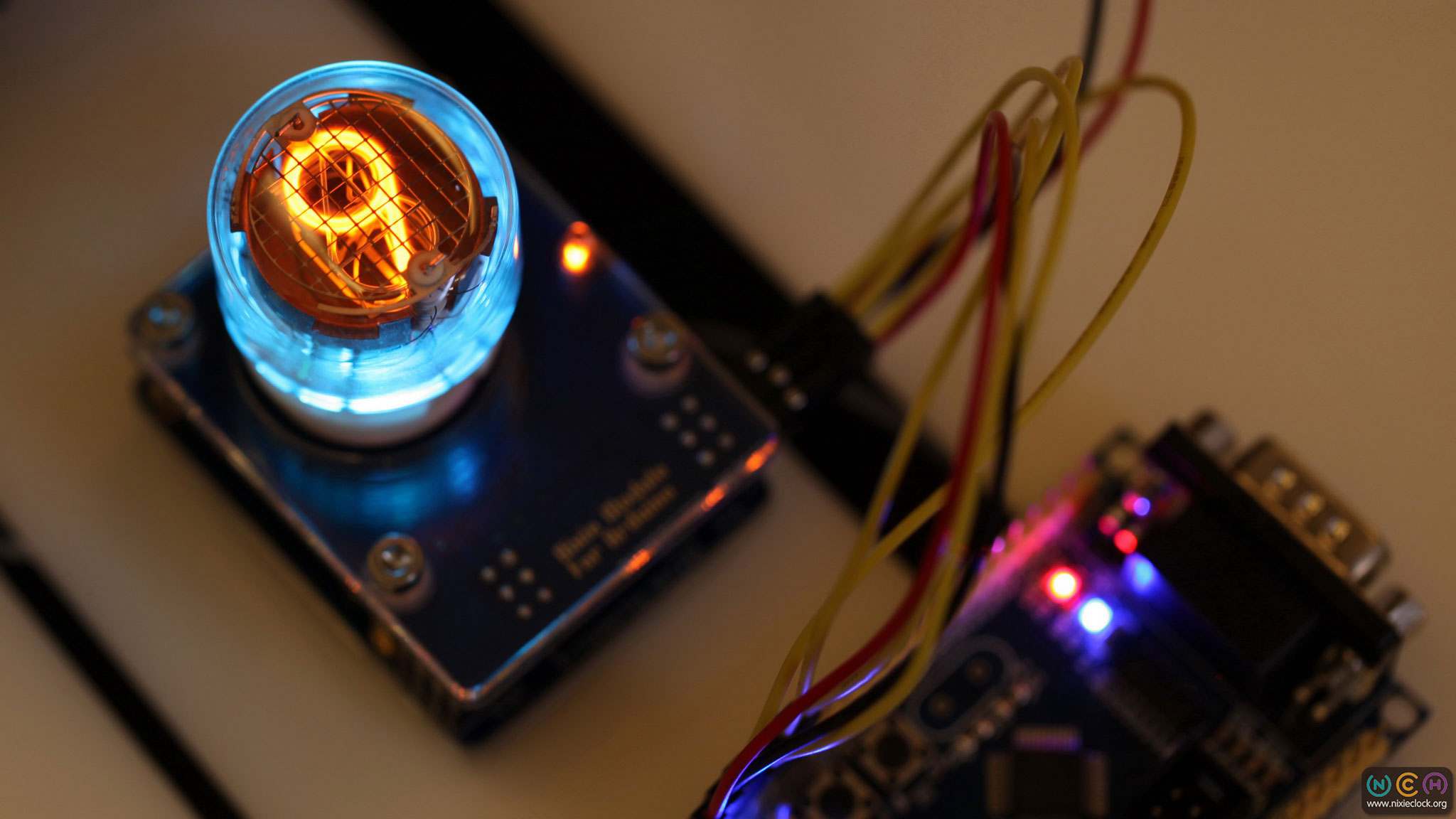

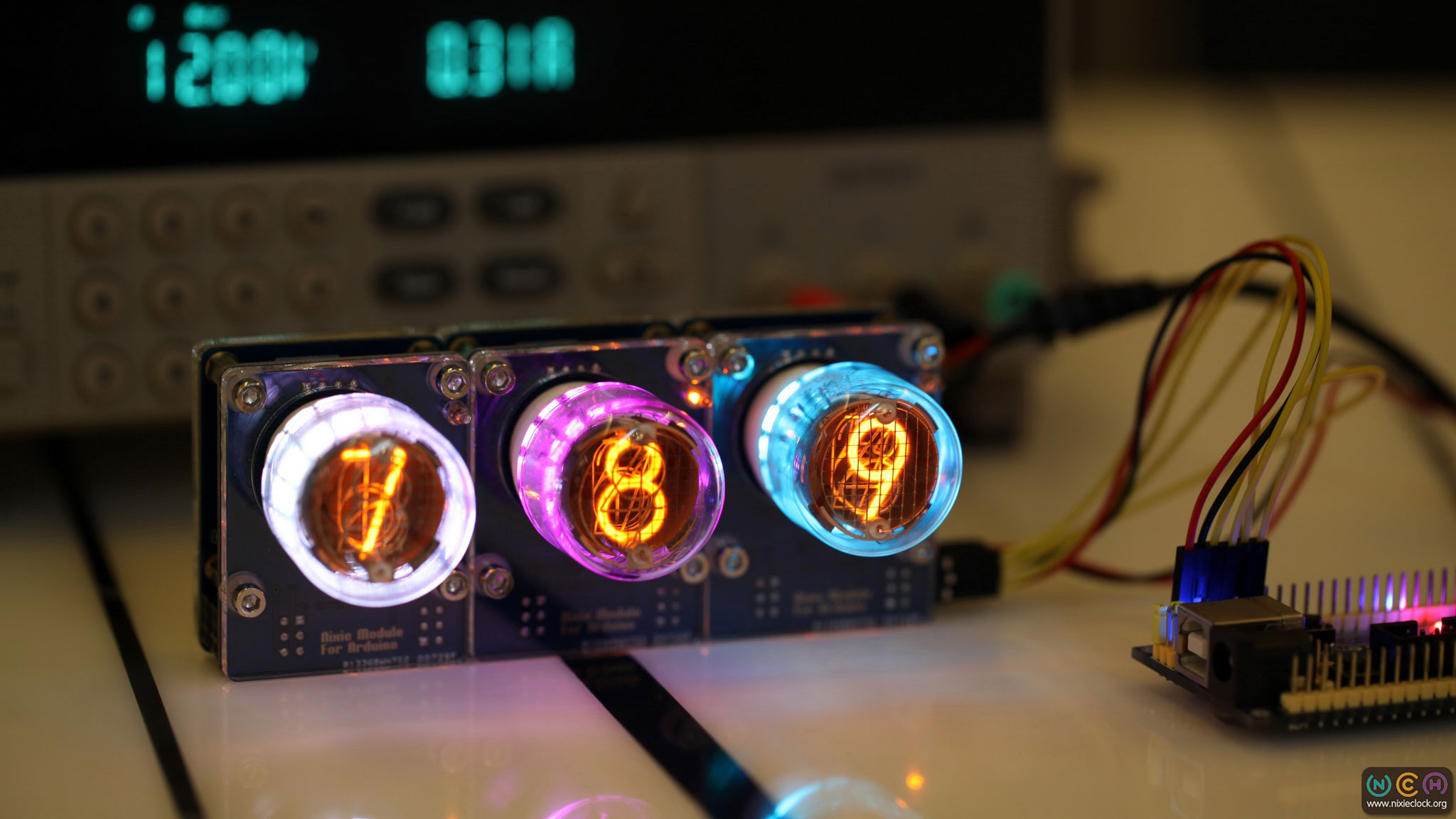

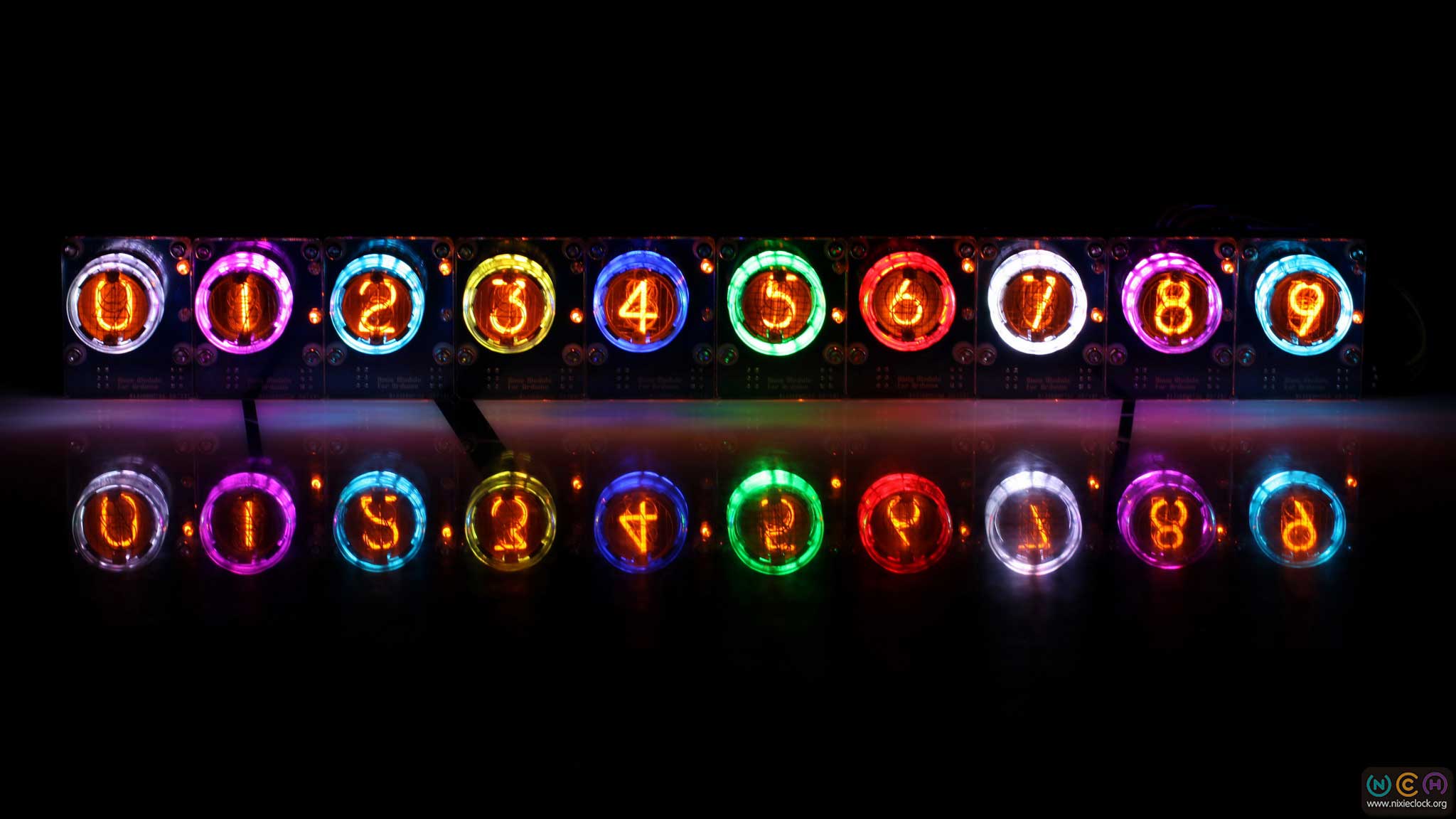

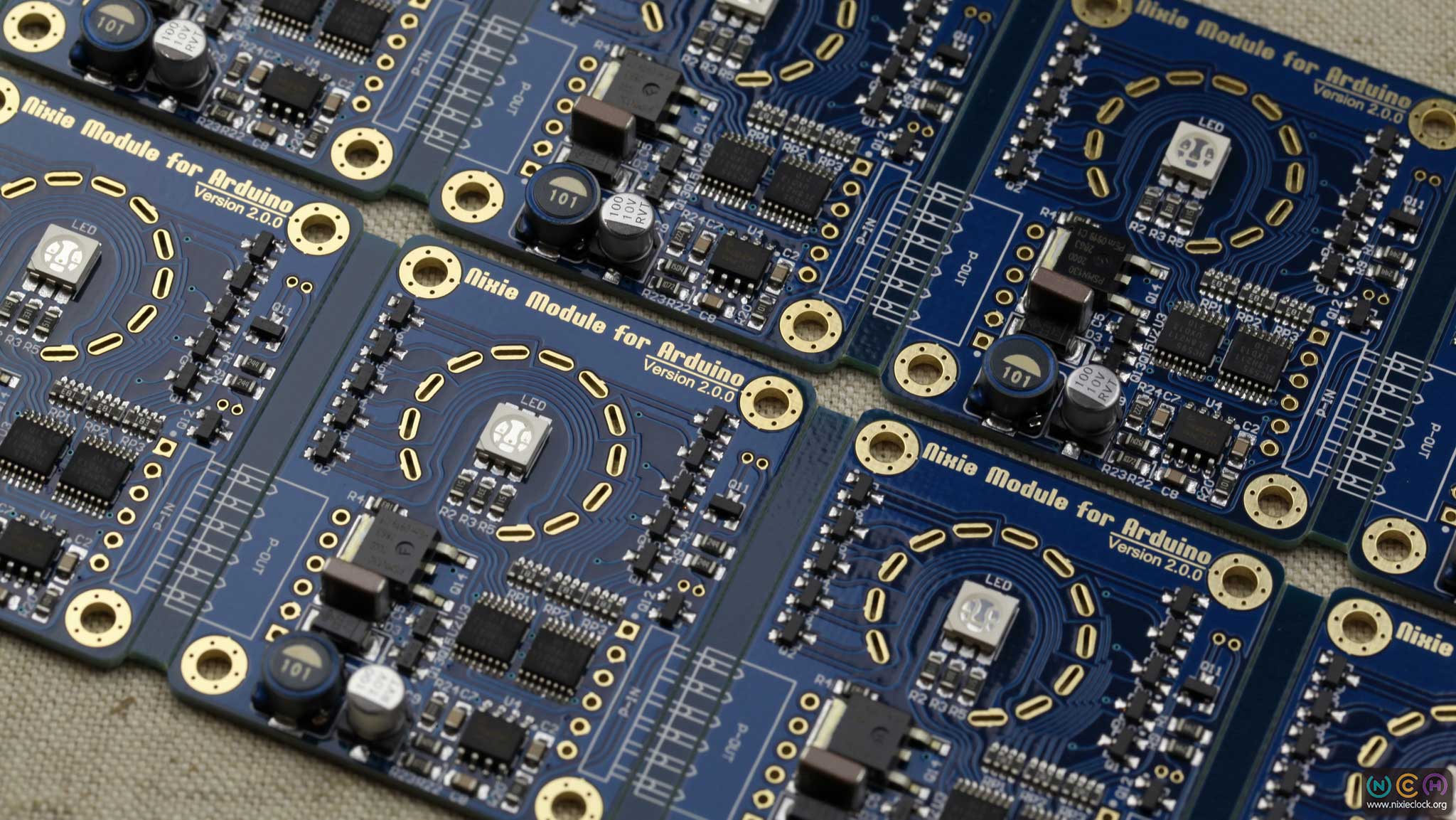

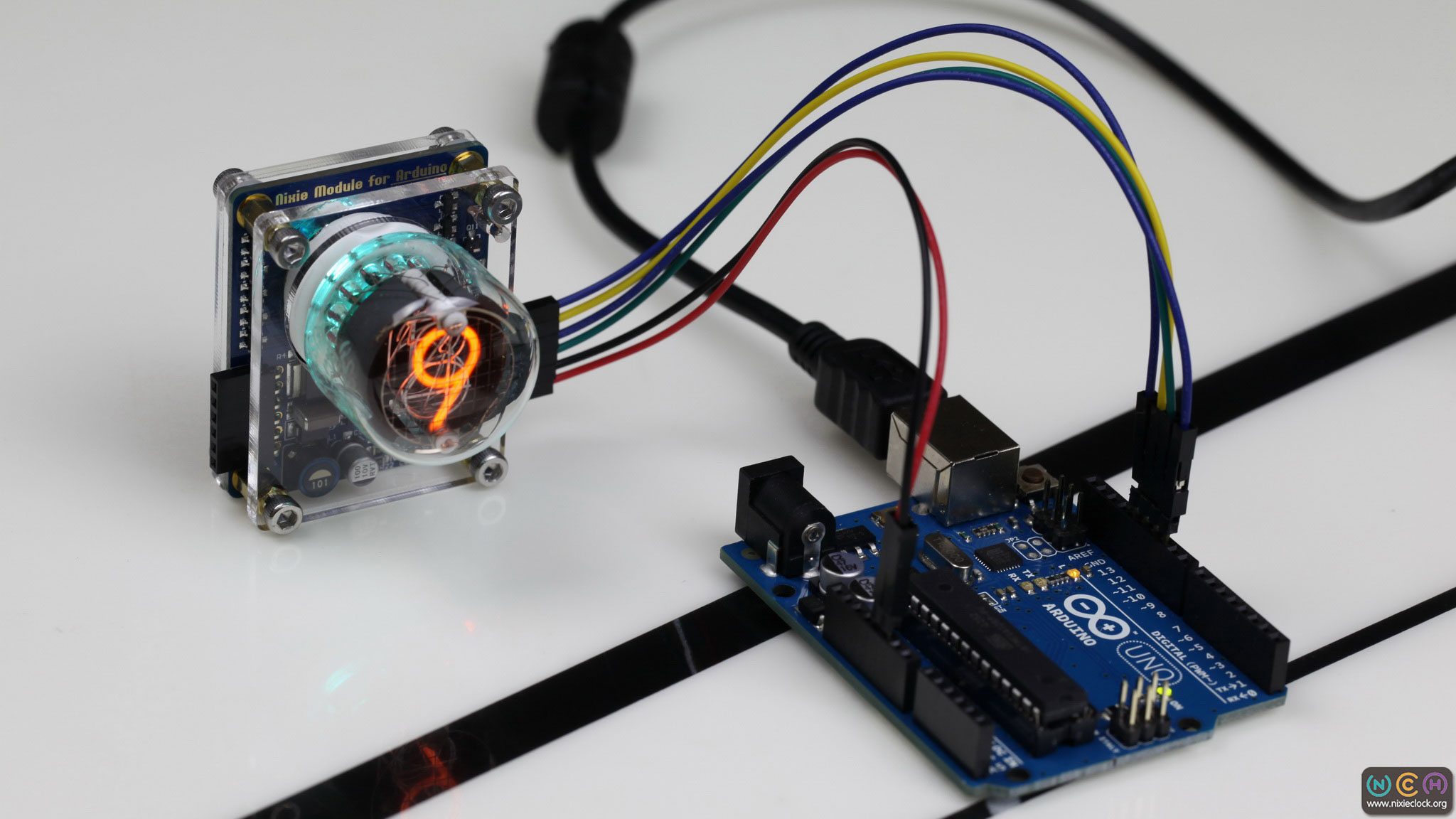

QS30-1 Nixie Module for Arduino v2.0.0

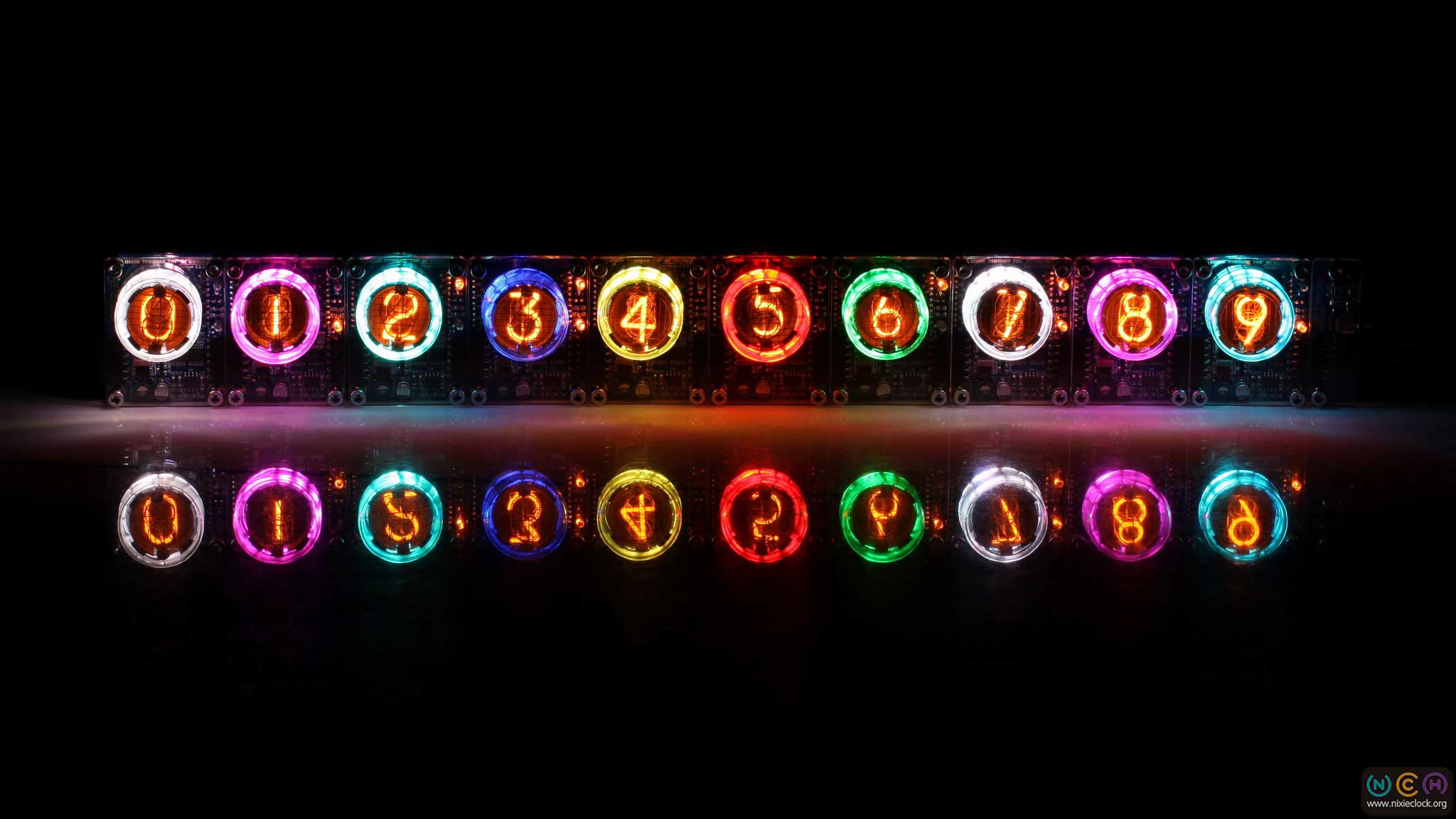

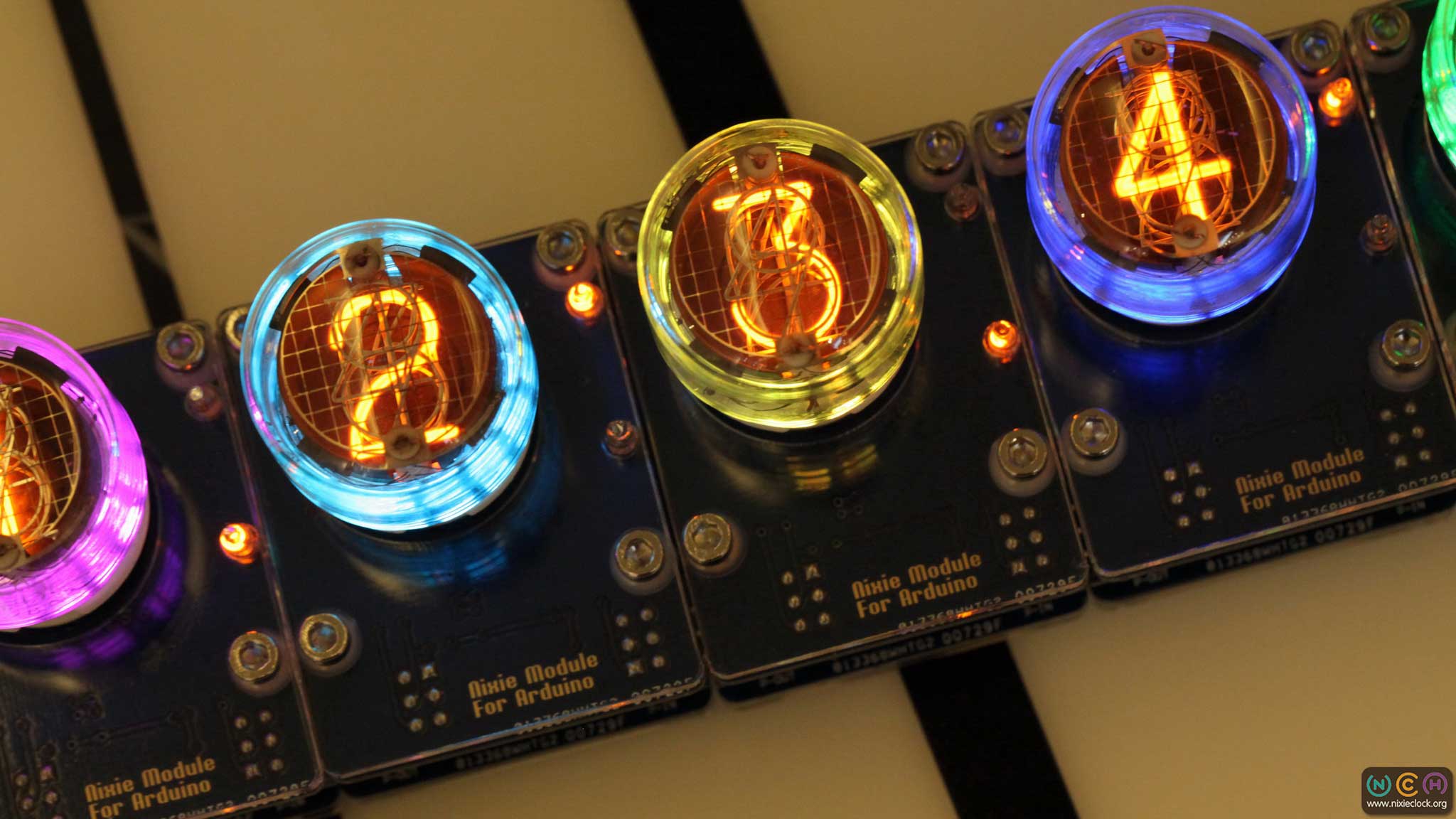

Nixie Display Module with Chinese QS30-1 Nixie Tube

辉光数码管|Nixie tube，这种问世于上世纪的古老器件，已经令越来越多的爱好者着迷，相信浏览过我的博客的朋友都无法忘记那特有的显示效果…

由于辉光管的工作原理决定了她必须由170V的高压才能驱动，为了使更多喜爱她的朋友能够使用她来创作，不必去烦恼如何产生高压、如何整理高压逻辑驱动器，一年半之前我开发了QS30-1 Nixie Module v1.0.0，并且受到了很多国内外朋友的喜爱，也因此结识了许多世界各地对开源硬件着迷的朋友，收到他们作品照片的同时，也分享和体验了那份成就感。

本次推出的v2.0.0版本的辉光管模块，针对v1.0.1版本进行了一些改进，主要体现在：

改进了升压电路方案，模块驱动电压由原来的12V DC改为5V DC。
采用体积更小集成度更高的逻辑器件，由双层PCB板改为单层PCB板设计。
整体厚度从57mm降低为44mm（含辉光管和陶瓷管座高度）。

与v1.0.1版本一样，新版辉光管显示模块每一个都能独立工作，并采用了最简单的方式进行级联组合，只需要向简单的驱动接口提供5V直流电源并连接Arduino系统或单片机即可。

在设计之初规划这个辉光管显示模块功能的时候，只有一个目的：
能让每一个喜欢辉光管的朋友，都能按照自己的想法和创意组合出满意的作品和应用，而无需关心辉光管本身复杂的电源系统和驱动模块。

This module is designed to work with nixie tube QS30-1/SZ-8. Combined with classic nixie tube, ceramic tube socket, gold-plated PCB, RGB background LED, QS30 module can be used for a variety of applications, to fulfill your requirements to display numbers with colorful effects. It is a compact design in a minimal footprint, packed with voltage boost circuit, display driver and user-friendly tube sockets. Multiple modules can be daisy-chained in sequence for more imaginative needs. This nixie tube module extends the power of Arduino, allowing users to easily integrate nixie tubes into their own Arduino projects, or any projects using similar open-source platforms. Users can focus on implementing their ideas with no need to worry about the power management or display driving.

  • 采用中国产QS30-1辉光数码管作为显示器件（管身直径30mm，高25mm，显示内容为数字0-9，显示颜色为橘红色）。
  • 采用顶级13脚陶瓷管座，非胶木管座可比，美观大方，插拔方便可靠。
  • 插拔式无限级联设计，无需复杂的接线方式。

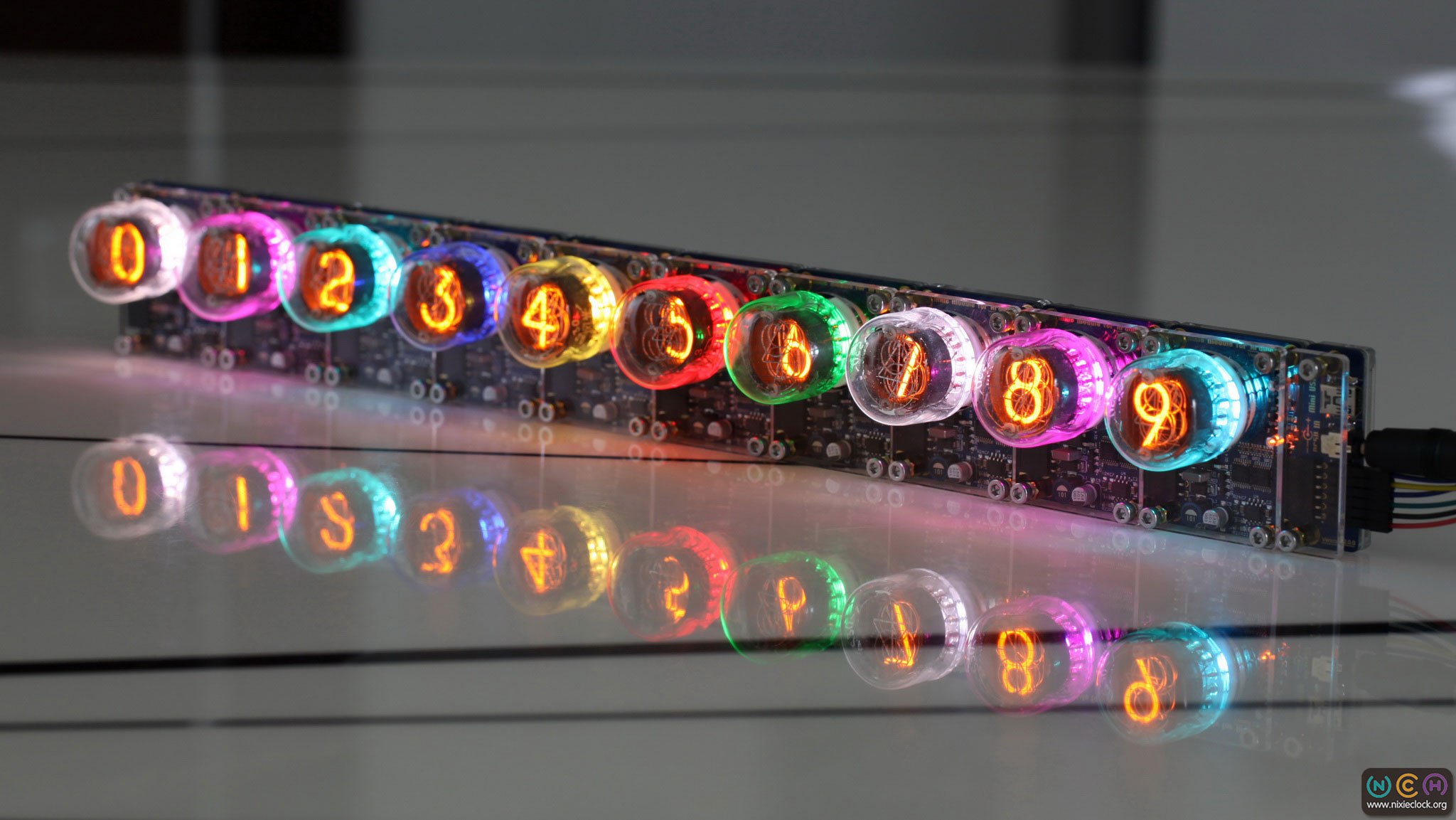

  • 板载RGB全彩LED，每个模块可独立控制LED发光颜色。
  • 板载两个Neon Lamps，可独立控制每个氖灯，实现冒号或者小数点应用。

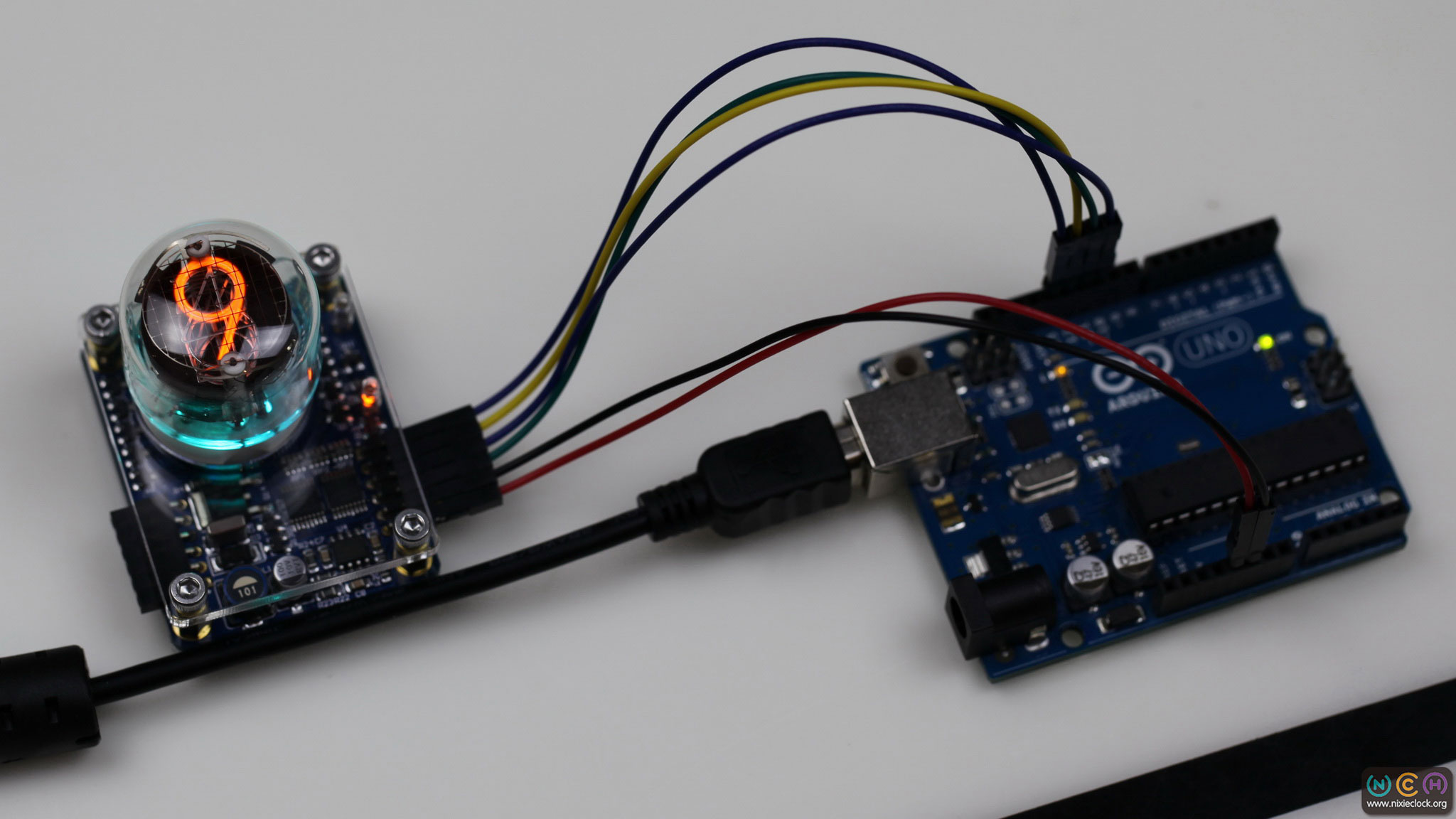

  • 提供简单的通讯接口，仅需4个IO，可连接任意一款单片机系统或Arduino控制板。
  • 5V直流供电，每个模块的工作电流200mA(Max)。

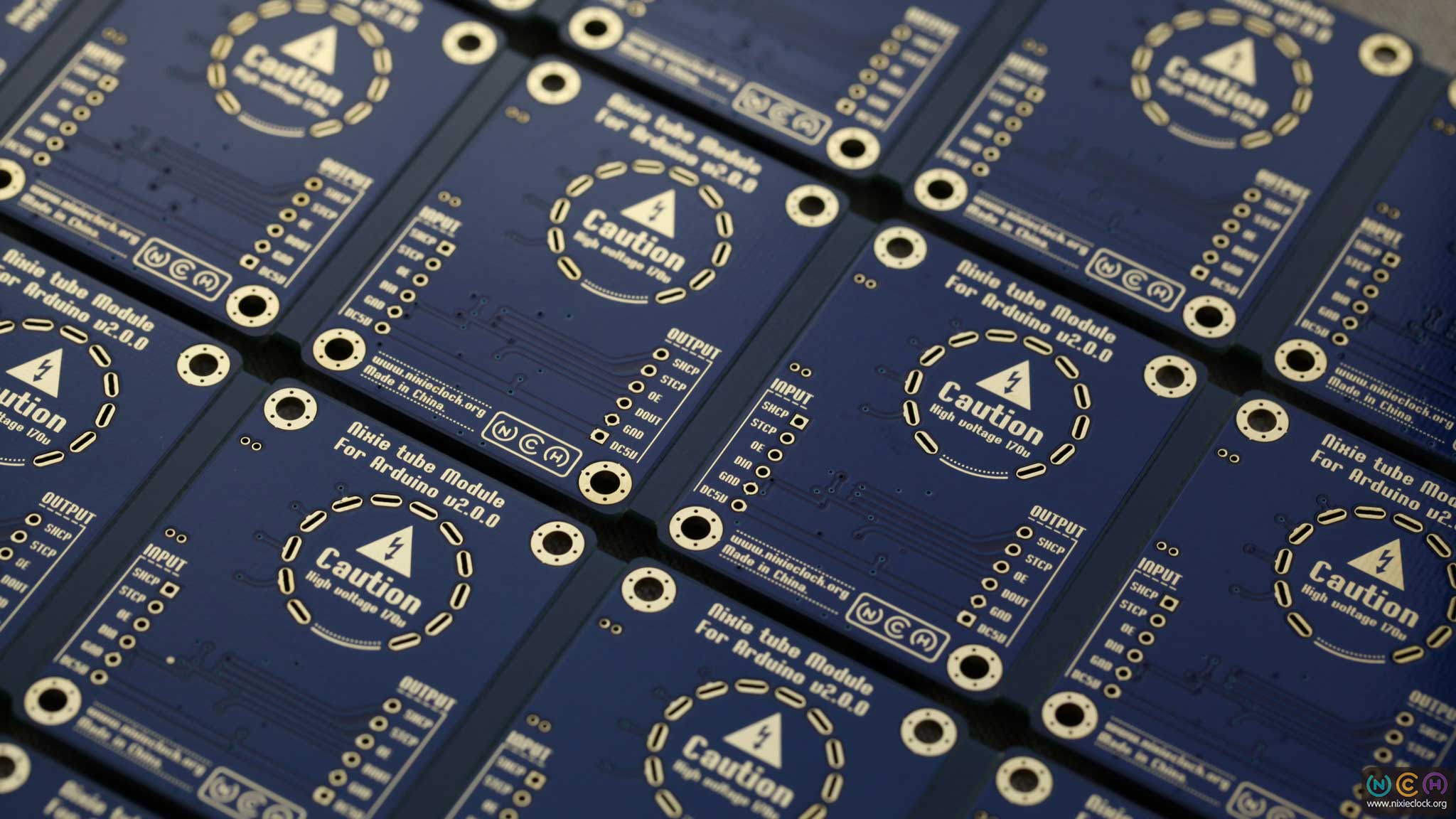

  • 采用更小体积的高集成度逻辑器件，单层双面镀金PCB电路板，尽显艺术气息。

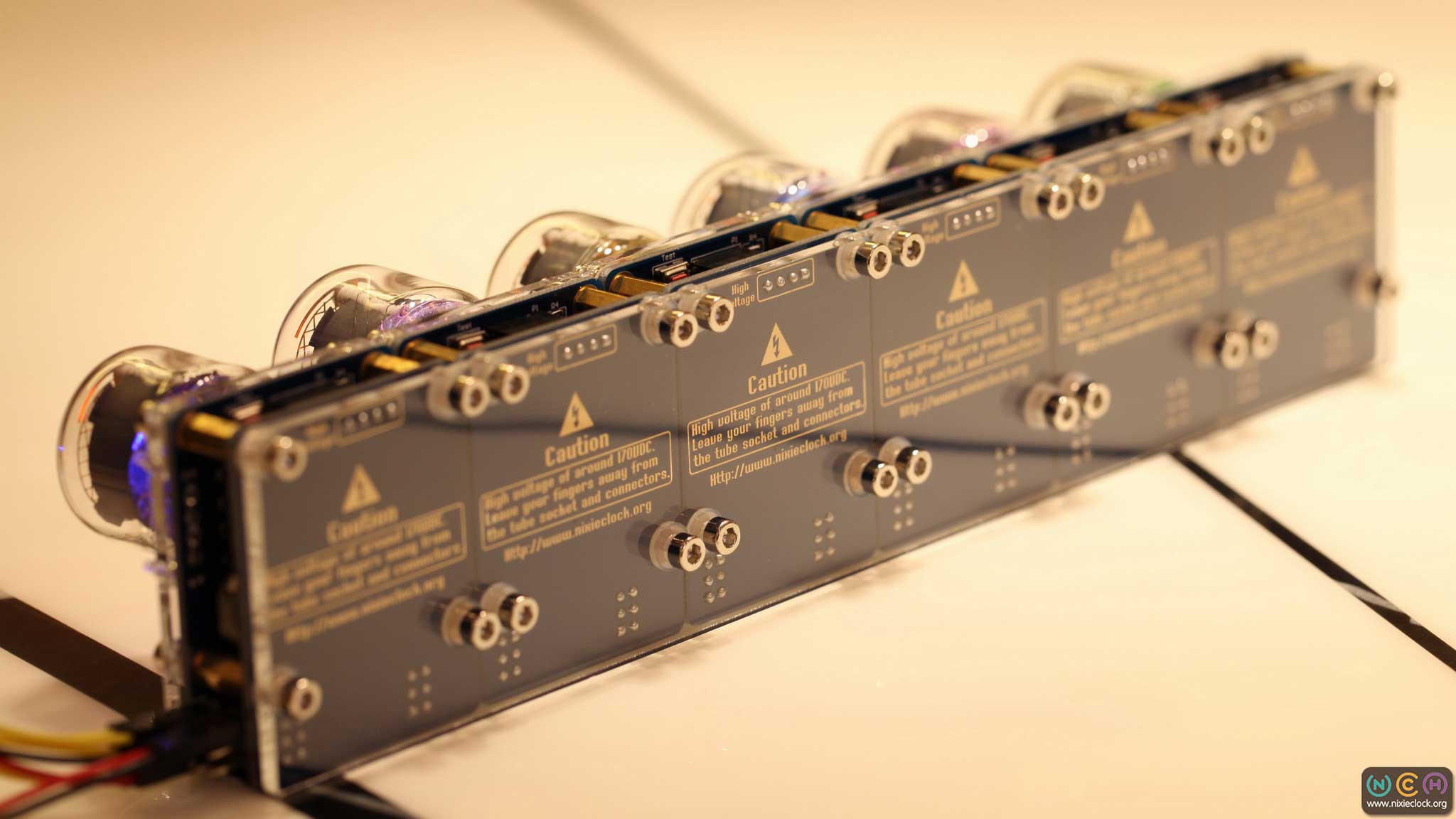

  • 采用激光切割进口亚克力材料上下面板，搭配不锈钢内六角螺丝，保护人体不会接触到170V高压。
  • 全部采用SMT Robot进行贴片焊接和加工，工艺精良。

特征

符号

最小值

典型值

最大值

单位

输入电压

VIN

4.8

5.0

5.5

Volts

工作电流 (VIN = 5V)

IIN

—

200

—

mAmps

输入高电平电压 STCP/SHCP/OE/DIN  (VIN = 5V)

VIH

3.5

—

—

Volts

输入低电平电压 STCP/SHCP/OE/DIN  (VIN = 5V)

VIL

—

—

1

Volts

输出高电平电压 STCP/SHCP/OE/DOUT(VIN = 5V)

VOH

4.9

—

—

Volts

输出低电平电压 STCP/SHCP/OE/DOUT(VIN = 5V)

VOL

—

—

0.1

Volts

工作速度 STCP/SHCP (VIN = 5V)

f

—

—

100

MHz

外形尺寸 Dimension

Base 50.5mm(L) x 40mm(W) x 14.4(H)

重量 Weight

35g

创作详情 | Details

Released on 15th Jun, 2012.

Sold out

专题介绍 | Project Introduction

辉光管显示模块「硬件篇」| About Hardware

辉光管显示模块「软件篇」| About Software

辉光管显示模块「应用篇」| About Application

辉光管显示模块「转接板」| About Adapter

辉光管显示模块v1.0.1「升级篇」| Upgrade to v1.0.1

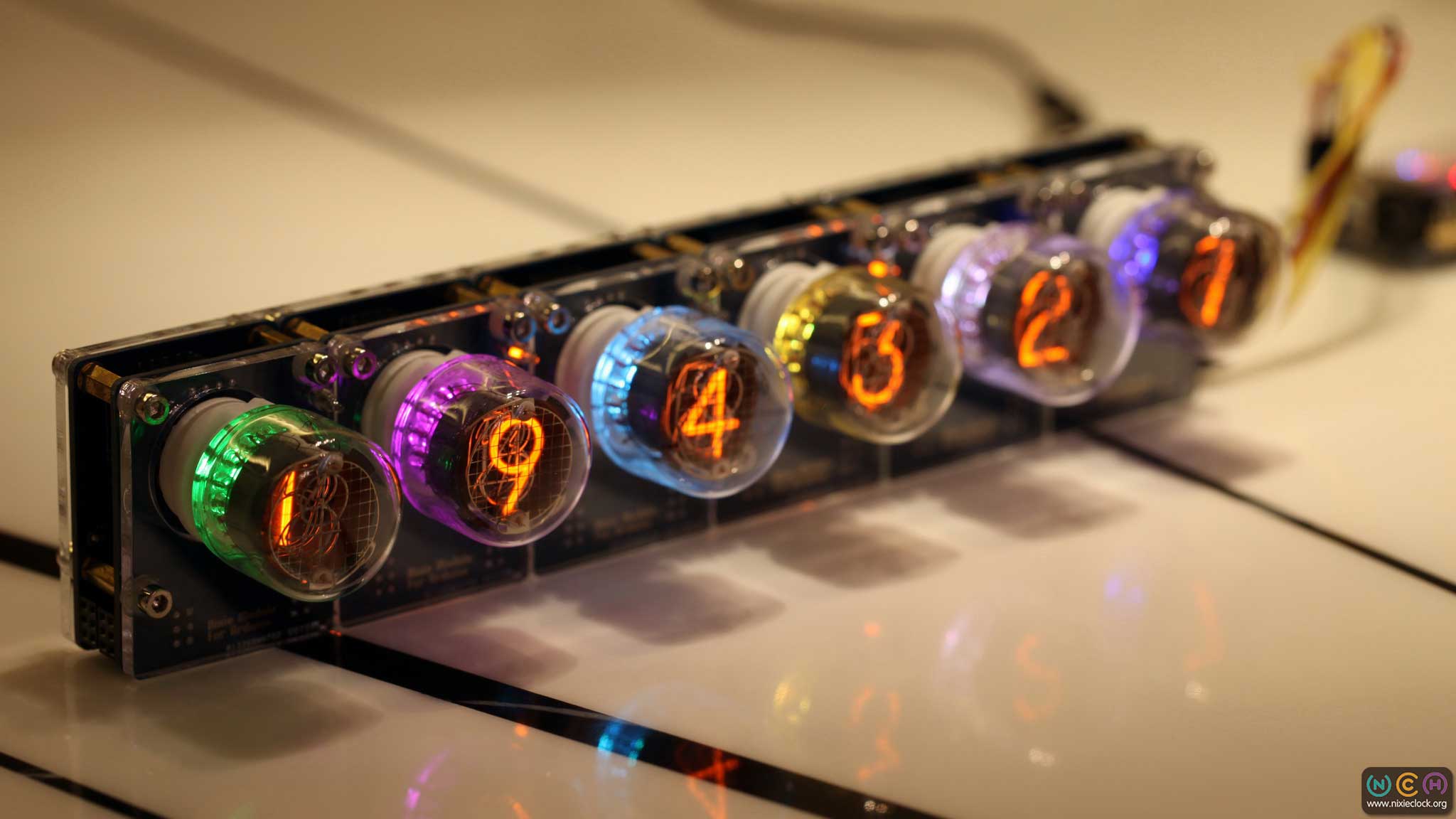

QS30-1 Nixie Module for Arduino v1.0.0

Nixie Display Module with Chinese QS30-1 Nixie Tube

辉光数码管|Nixie tube，上世纪60-80年代的产物，电子技术发展历史的见证之一，相信有很多朋友对其了解甚少甚至从未亲眼所见。
但就是这现如今已濒临绝迹的古老器件，却让见过她的人都无法忘记那特有的显示效果，甚至开始感叹40年前的创造竟赋有如此的艺术气息…
单单是看到管身上那淡淡的白色印戳，刹那间便让人肃然起敬——这些辉光管的出生竟然比我还早许多年…
或许这样几十年，她等待的只是一份热情，一次点燃她内心火红热情的电击……

为了让这古老的并极富艺术气息的器件发辉余热，近些年来我一直在努力寻找现代技术与古典相结合的应用。虽然也创作出不少经典作品，但随着一次次的思 维枯竭，便萌发了一种把辉光管作为显示模块的想法，让喜爱她的朋友，把更多的精力和时间投入到创意制作当中，而不必去烦恼如何产生170V高压、如何整理 逻辑驱动器、如何去焊接制作……
无需硬件基础，只需要懂一点单片机知识，有一个最简单的单片机系统板，或Arduino系统板，4条IO口线，即可完成对几十个辉光管的显 示控制（每个模块还带有1个RGB全彩LED，两个氖灯作为冒号或小数点应用）。

首先感谢aGuegu在第一时间协助测试该辉光管显示模块，并开发了Arduino类库。

先简单的介绍一下辉光数码管，她是真空电子时代的产物，是利用辉光放电效应产生光亮来显示数字及符号的一种电子元件，诞生于上世纪60年代，到了80年代末慢慢的被其他技术所创造的新型器件所取代。

该辉光管模块采用的是中国产QS30-1型辉光数码管，它是一款较为常见的型号，直径30mm，顶部显示方式，插拔式13脚封装。

1、采用中国产QS30-1辉光数码管作为显示器件（管身直径30mm，高25mm，显示内容为数字0-9，显示颜色橘红色），其他PINtoPIN代换型号：SZ-8，SZ3-1。
2、采用顶级13针陶瓷管座，非胶木管座可比，美观大方，插拔方便可靠。
3、插拔式无限级联设计，无需复杂的接线方式。
4、板载RGB全彩LED，每个模块可独立控制LED发光颜色。
5、板载两个Neon Lamps，可独立控制每个氖灯，实现冒号或者小数点的应用。
6、提供非常简单的通讯接口，仅需要4个IO，可连接任意一款单片机最小系统版或Arduino主板。
7、12V直流供电，每个模块的工作电流小于100mA。
8、提供DC5V输出，可为单片机主板或Arduino主板直接供电，无需另配电源。
9、双层双面镀金电路板，尽显艺术气息。
10、采用激光切割进口亚克力材料制作上下面板，搭配不锈钢内六角螺丝，保护人体不会接触到170V高压。
11、全部采用SMT Robot进行贴片焊接和加工，工艺精良。
12、内置测试按钮，在没有任何主控驱动的情况下，可单独测试模块和辉光管是否工作正常。

特征

符号

最小值

典型值

最大值

单位

输入电压

VIN

4.8

5.0

5.5

Volts

工作电流 (VIN = 5V)

IIN

—

200

—

mAmps

输入高电平电压 STCP/SHCP/OE/DIN  (VIN = 5V)

VIH

3.5

—

—

Volts

输入低电平电压 STCP/SHCP/OE/DIN  (VIN = 5V)

VIL

—

—

1

Volts

输出高电平电压 STCP/SHCP/OE/DOUT(VIN = 5V)

VOH

4.9

—

—

Volts

输出低电平电压 STCP/SHCP/OE/DOUT(VIN = 5V)

VOL

—

—

0.1

Volts

工作速度 STCP/SHCP (VIN = 5V)

f

—

—

100

MHz

外形尺寸 Dimension

Base 50.5mm(L) x 40mm(W)

重量 Weight

55g

创作详情 | Details

Released on 15th Jun, 2012.

Sold out

专题介绍 | Project Introduction

荧光管显示模块「硬件篇」

荧光管显示模块「转接板」

IV-22 VFD Module for Arduino [hardware design]

IV-22 VFDe Module for Arduino

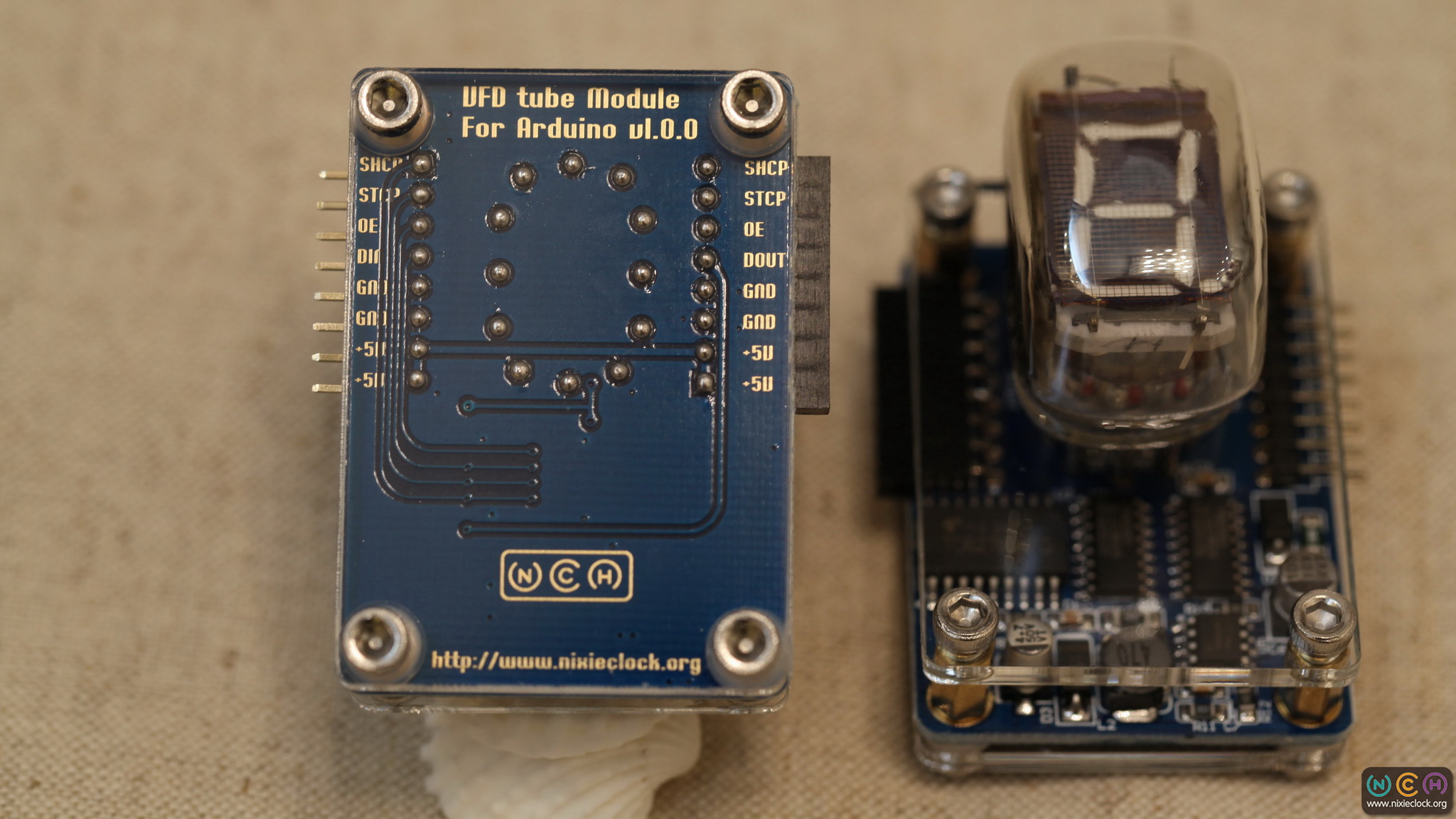

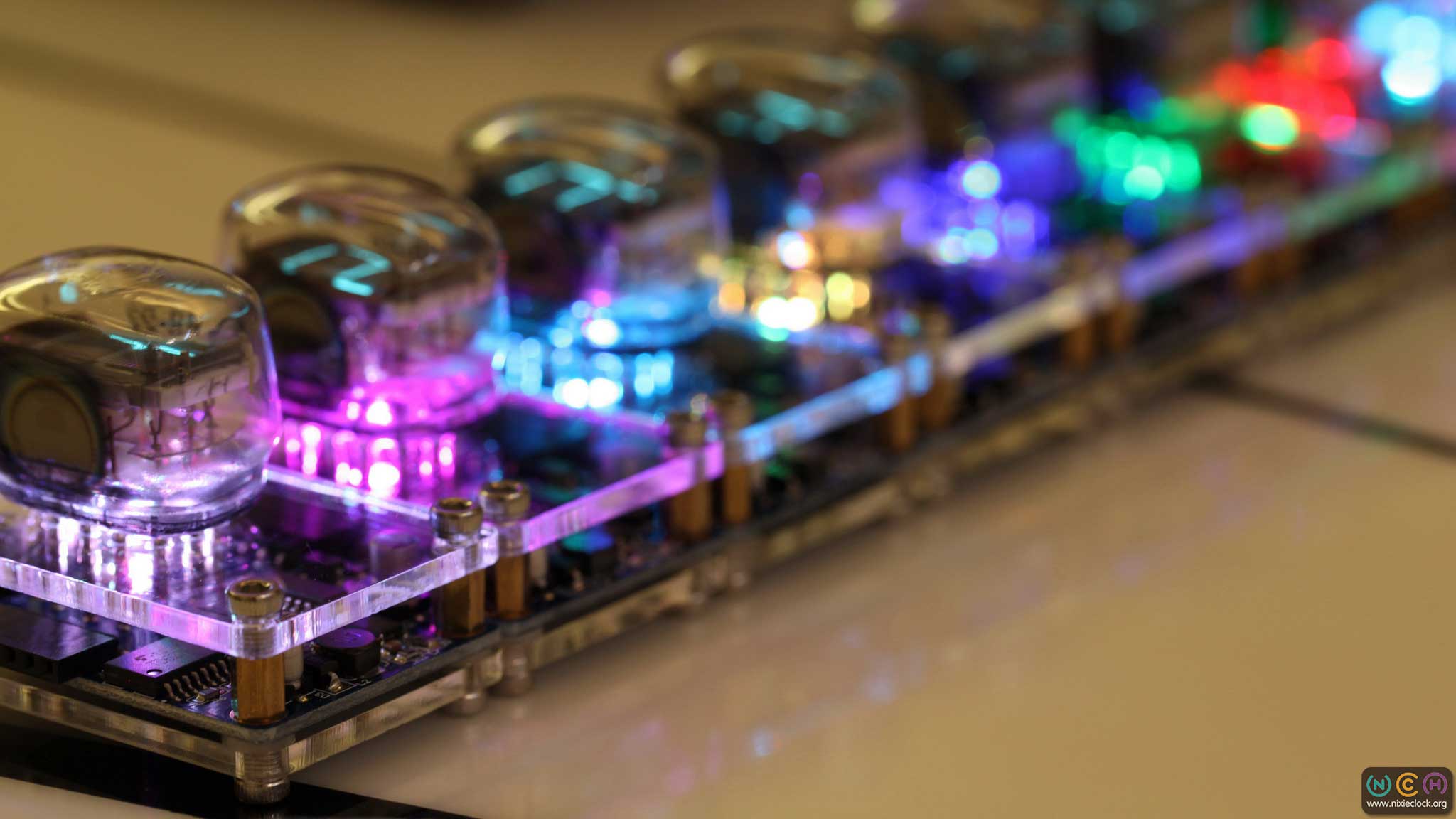

VFD Display Module with IV-22 VFD Tube

荧光数码管|VFD tube，最早于1967年诞生在日本，属于真空电子时代的显示器件的典型代表之一。同辉光数码管(Nixie tube)一样，她也属于濒临绝迹的古老电子器件，也是电子技术发展的历史见证之一，上世纪末便淡出人们的视野；但现如今，假如你真的见到那清澈透亮的淡绿色荧光，相信你一定会感叹当年的智慧竟能将冰冷的真空管赋予如此有生命力的色彩…

带着与辉光管同样的想法，为了赋予她新的生命，使古老的器件与现代技术相结合，这次依然把她们做成了一个个独立的显示模块，让喜爱她的朋友，把更多的精力和时间投入到创意和制作当中，而不必去烦恼如何产生高压、如何整理逻辑驱动、如何焊接和制作……同样，无需硬件基础，只需要一个最简单的单片机系统，或者Arduino系统板，4条IO口线，即可完成对几十个荧光管的显示控制，而且每个模块还带有一个RGB全彩LED可做背光显示。

首先还是要感谢aGuegu在第一时间协助测试荧光管显示模块，并开发了Arduino类库。

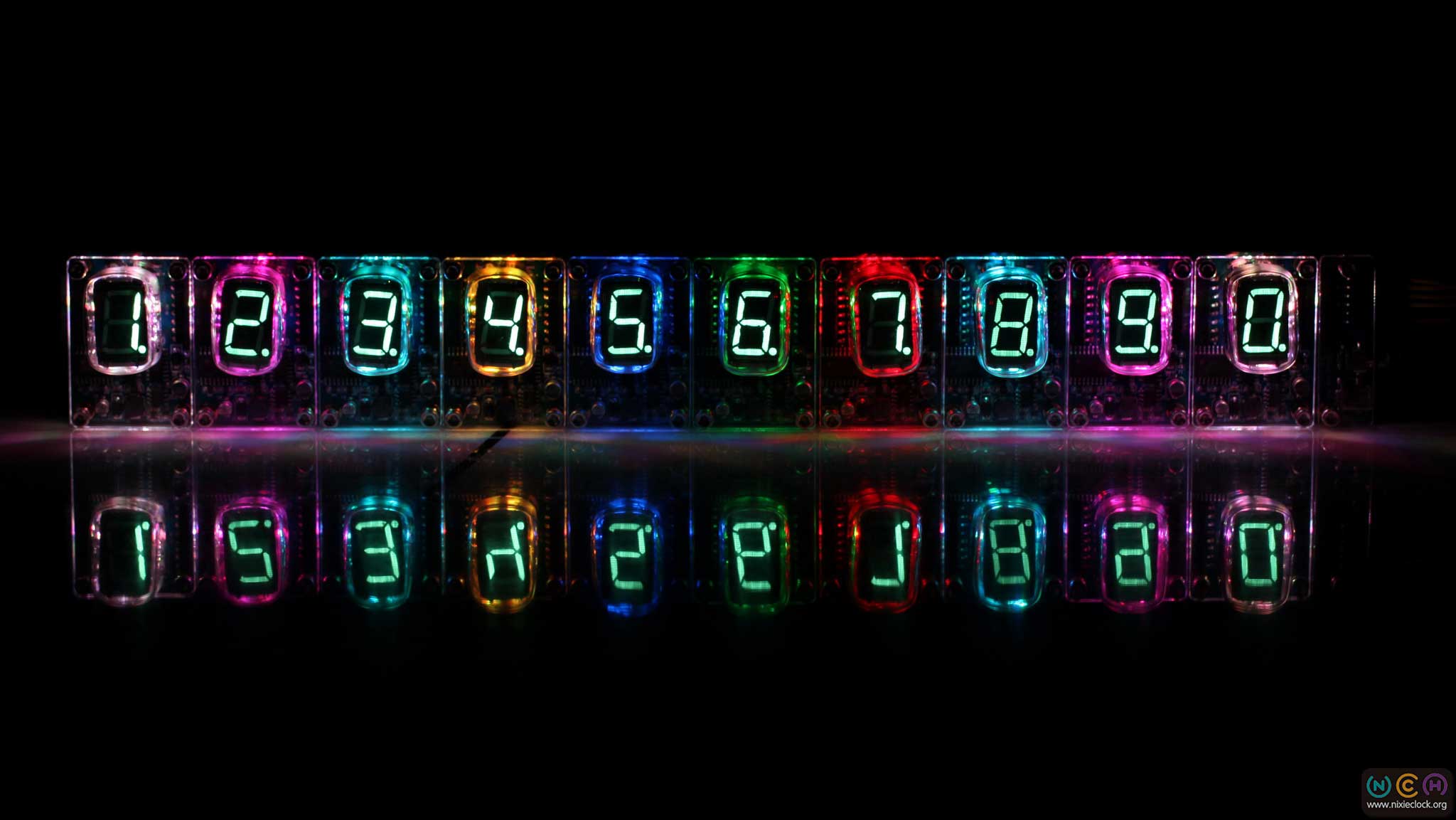

这次的荧光管显示模块采用的是前苏联产的IV-22（ИВ-22）型荧光数码管，类似长方体的玻璃管身，长32mm，宽22mm，顶部显示方式，插拔式12脚封装。这些荧光数码管在上世纪冷战时期曾经被前苏联大量制造，现如今都静静的躺在某些仓库的冰冷角落，但她的材料特性决定了她的保质期将是无限的长。

1、采用前苏联产的IV-22（ИВ-22）型荧光数码管作为显示器件（管身长32mm，宽22mm，显示内容为数字0-9，显示颜色为淡绿色）。
2、采用12根镀金管脚插针，插拔方便可靠。
3、插拔式无限级联设计，无需复杂的接线方式。
4、板载RGB全彩LED，每个模块可独立控制LED发光颜色。
5、提供非常简单的通讯接口，仅需要4个IO，可连接任意一款单片机最小系统版或Arduino主板。

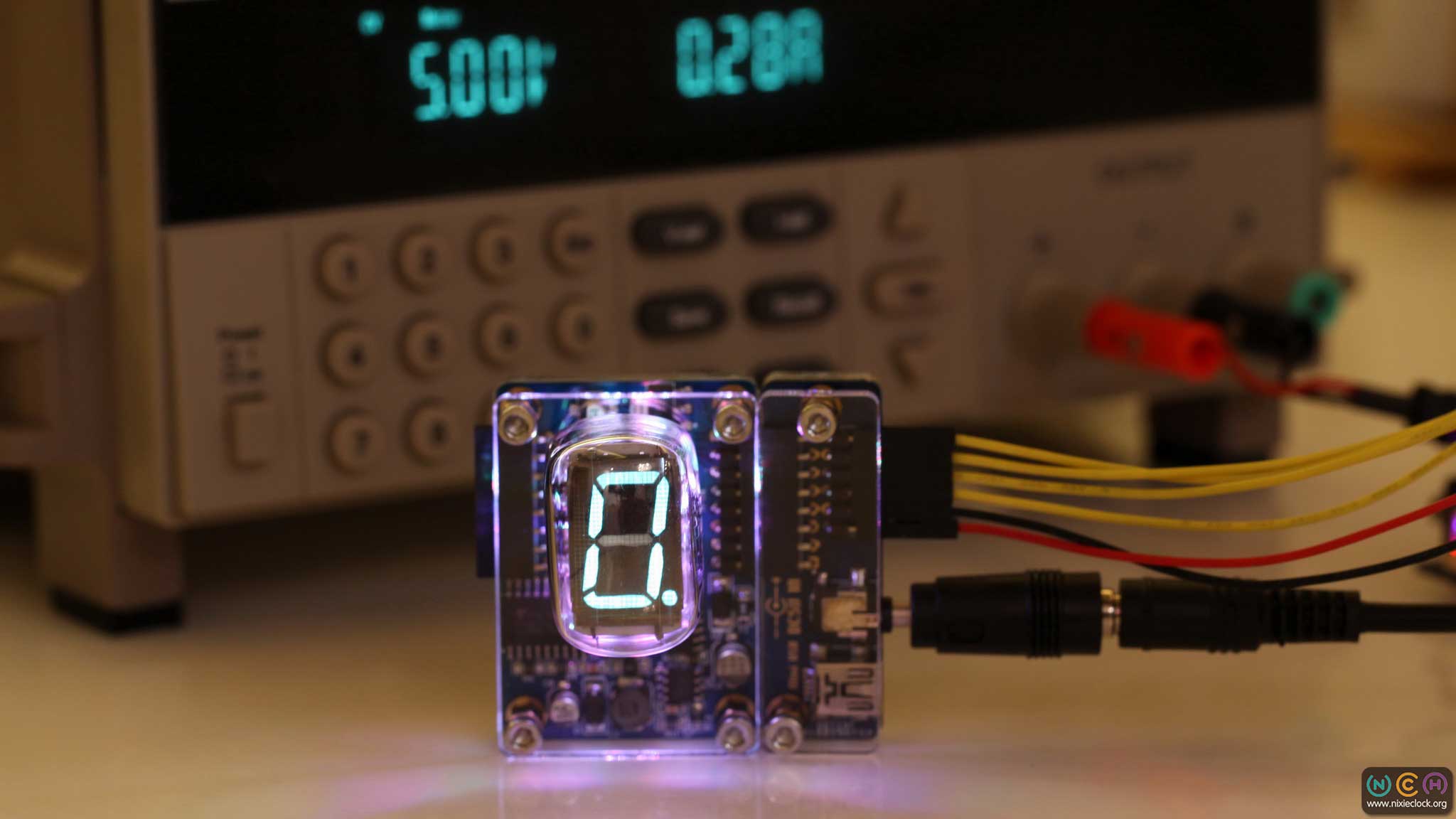

6、5V直流供电，每个模块的工作电流小于250mA。
7、提供DC5V输出，可为单片机主板或Arduino主板直接供电，无需另配电源。

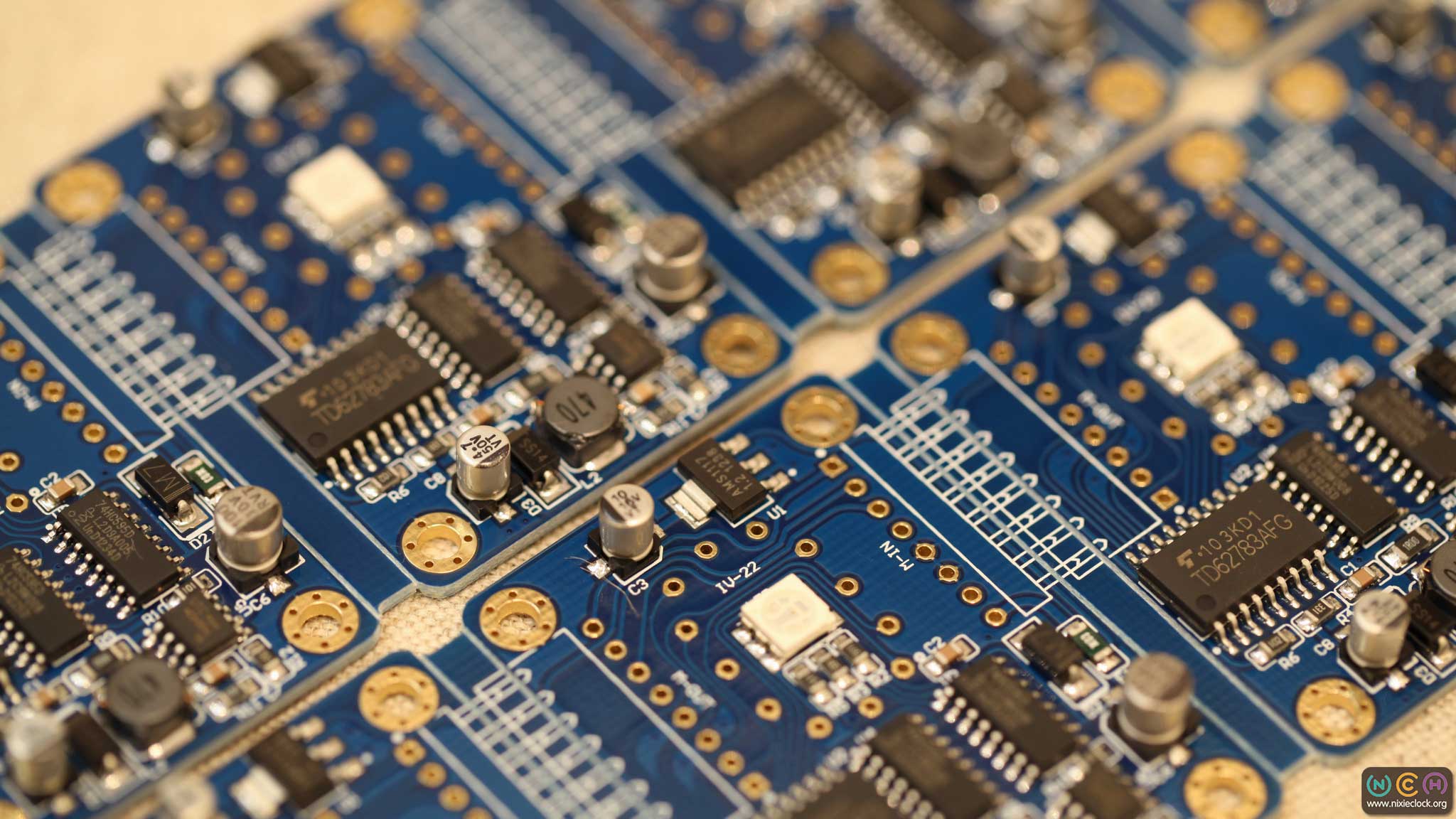

8、双层双面镀金电路板，尽显艺术气息。
9、采用激光切割进口亚克力材料制作上下面板，搭配不锈钢内六角螺丝。
10、全部采用SMT Robot进行贴片焊接和加工，工艺精良。

特征

符号

最小值

典型值

最大值

单位

输入电压

VIN

4.8

5.0

5.5

Volts

工作电流 (VIN = 5V)

IIN

—

250

—

mAmps

输入高电平电压 STCP/SHCP/OE/DIN  (VIN = 5V)

VIH

3.5

—

—

Volts

输入低电平电压 STCP/SHCP/OE/DIN  (VIN = 5V)

VIL

—

—

1

Volts

输出高电平电压 STCP/SHCP/OE/DOUT(VIN = 5V)

VOH

4.9

—

—

Volts

输出低电平电压 STCP/SHCP/OE/DOUT(VIN = 5V)

VOL

—

—

0.1

Volts

工作速度 STCP/SHCP (VIN = 5V)

f

—

—

100

MHz

外形尺寸 Dimension

Base 50.5mm(L) x 36mm(W)

重量 Weight

45g

创作详情 | Details

辉光管 高压升压模块 | Nixie Power Supply

Drive Nixie Tubes easily …

Released on 31th Jul, 2017.

On sale

资料下载 | Download

NCH8200HV 规格书

NCH8200HV Datasheet

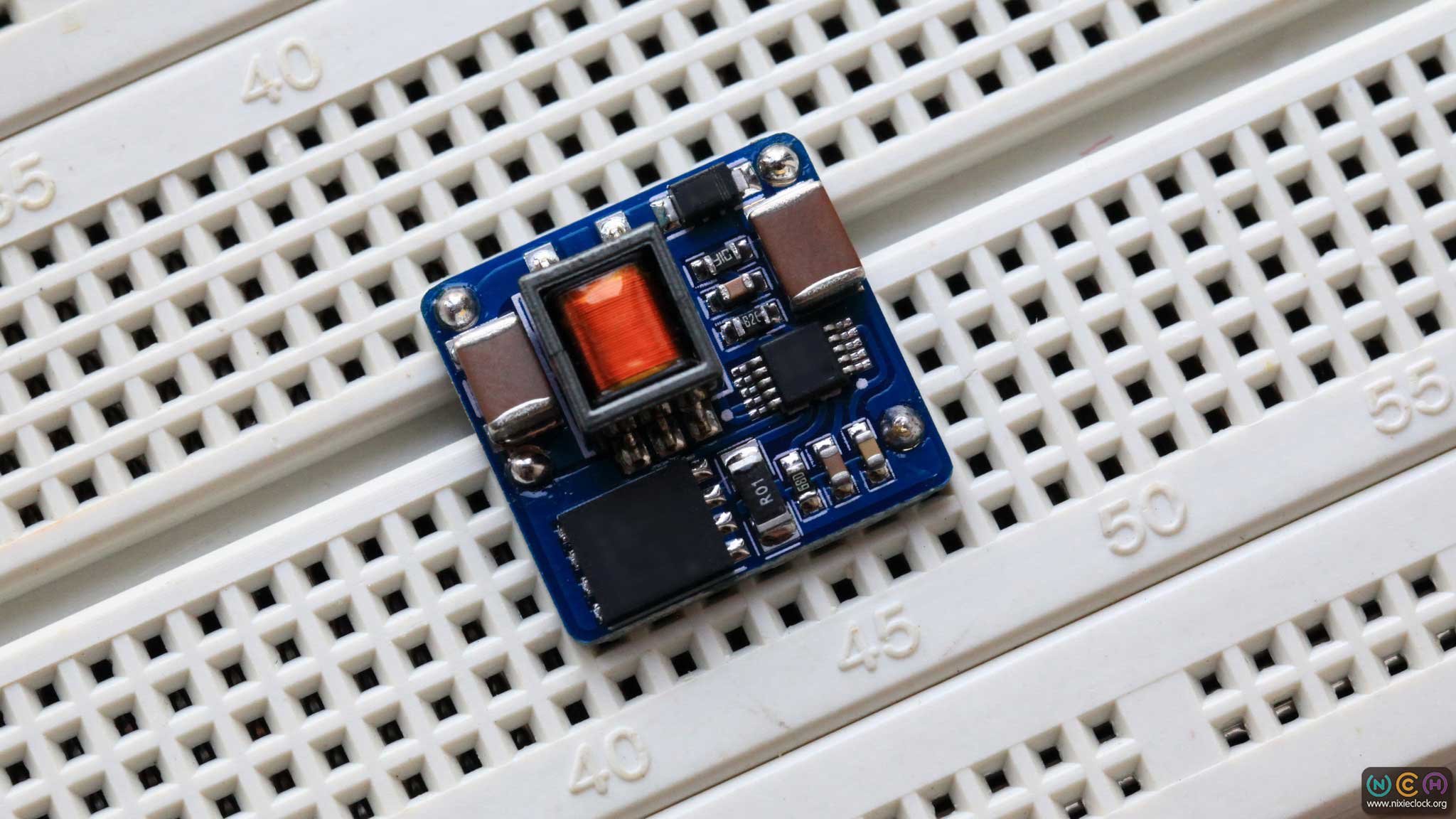

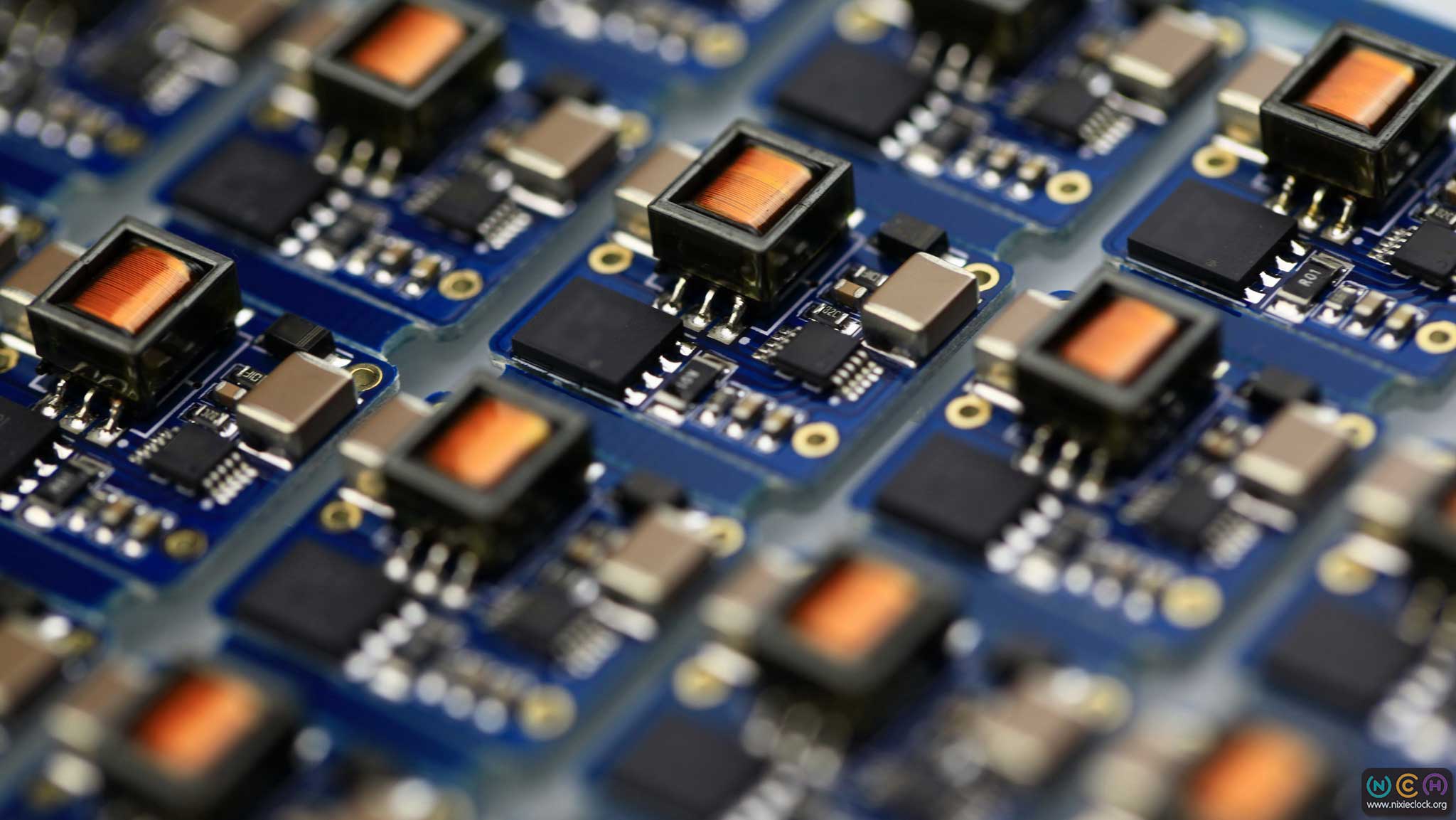

NCH8200HV Nixie Power Supply

Tiny Nixie Power Supply for Nixie Tubes, Magic Eye …

随着越来越多的朋友了解辉光管，不少爱好者们也开始尝试设计自己的辉光钟作品，无论在功能与外形创意上如何千变万化，要想让这种濒临灭绝的古老器件焕发光彩，则必须提供给她170v的工作电压。为了满足更多创意需求，更小的体积、更低的输入电压、更强的负载能力和更高的转换效率成为了大家所追求的目标；这一次，在继NCH6100HV升压模块之后，我又一次把升压电路封装成高压升压模块，只不过这次她体积更小、输入电压更低（可以轻松使用锂电池供电）、负载能力更强并且转换效率更高，她就是NCH820HV辉光管高压升压模块。

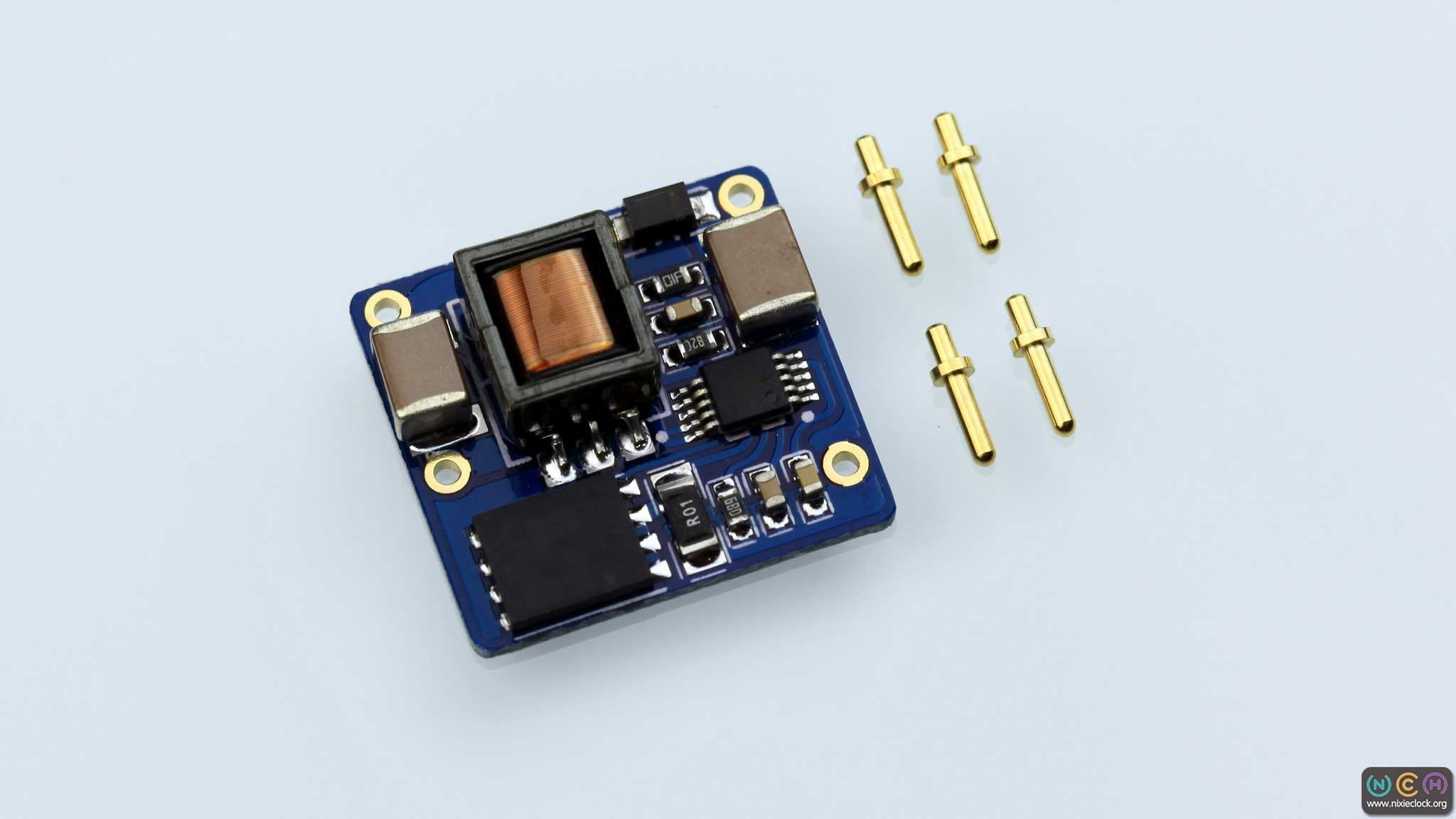

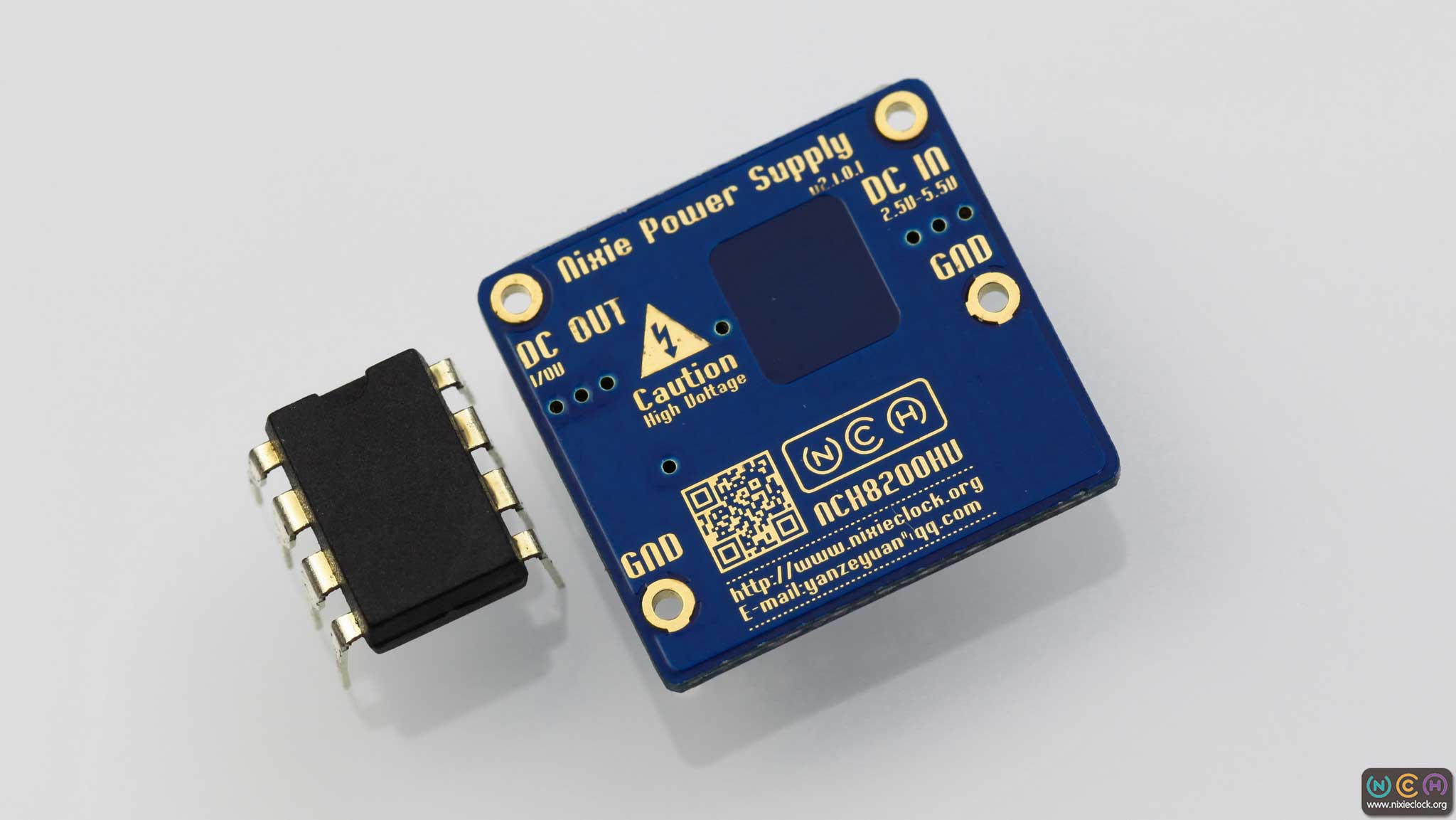

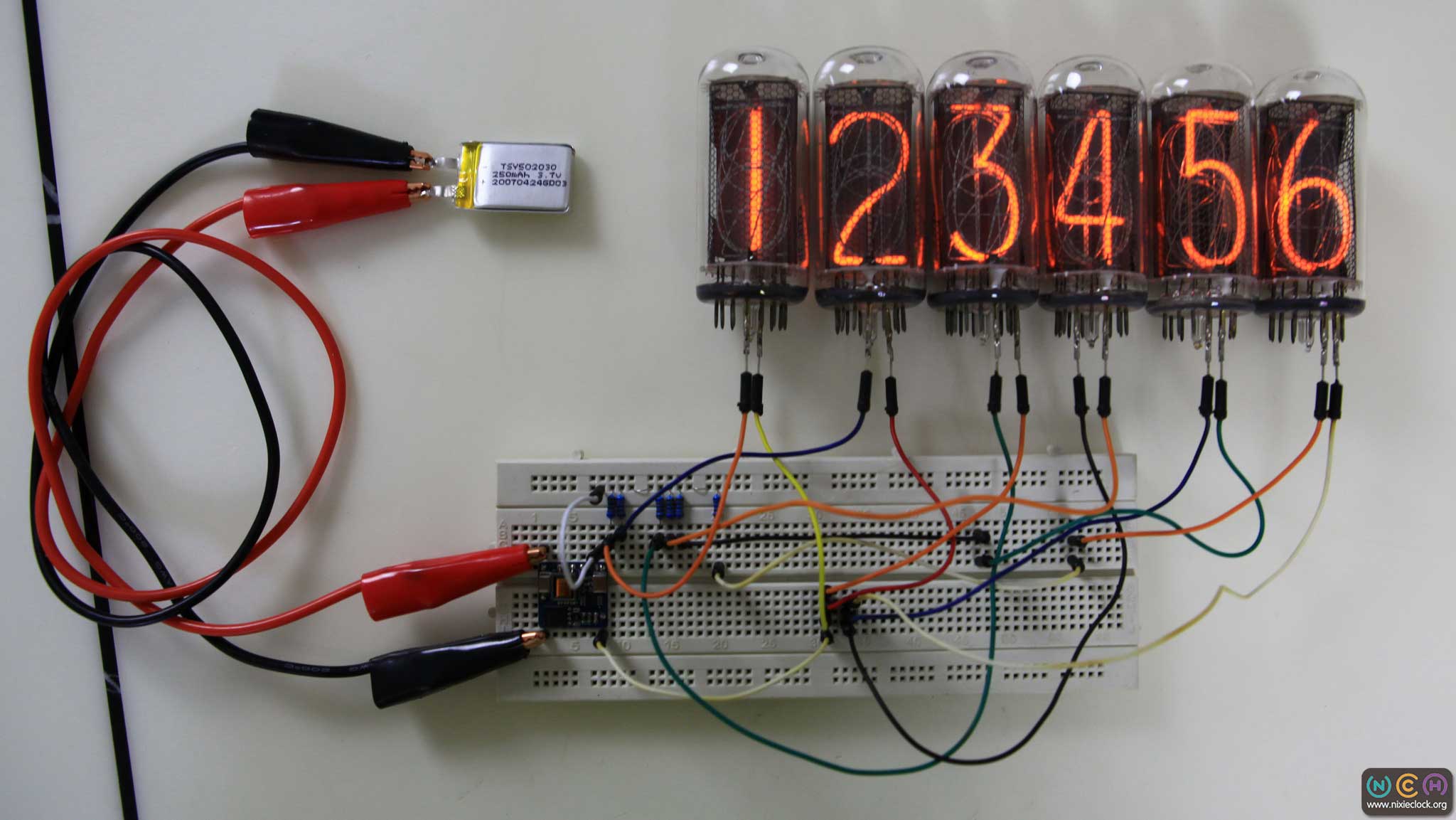

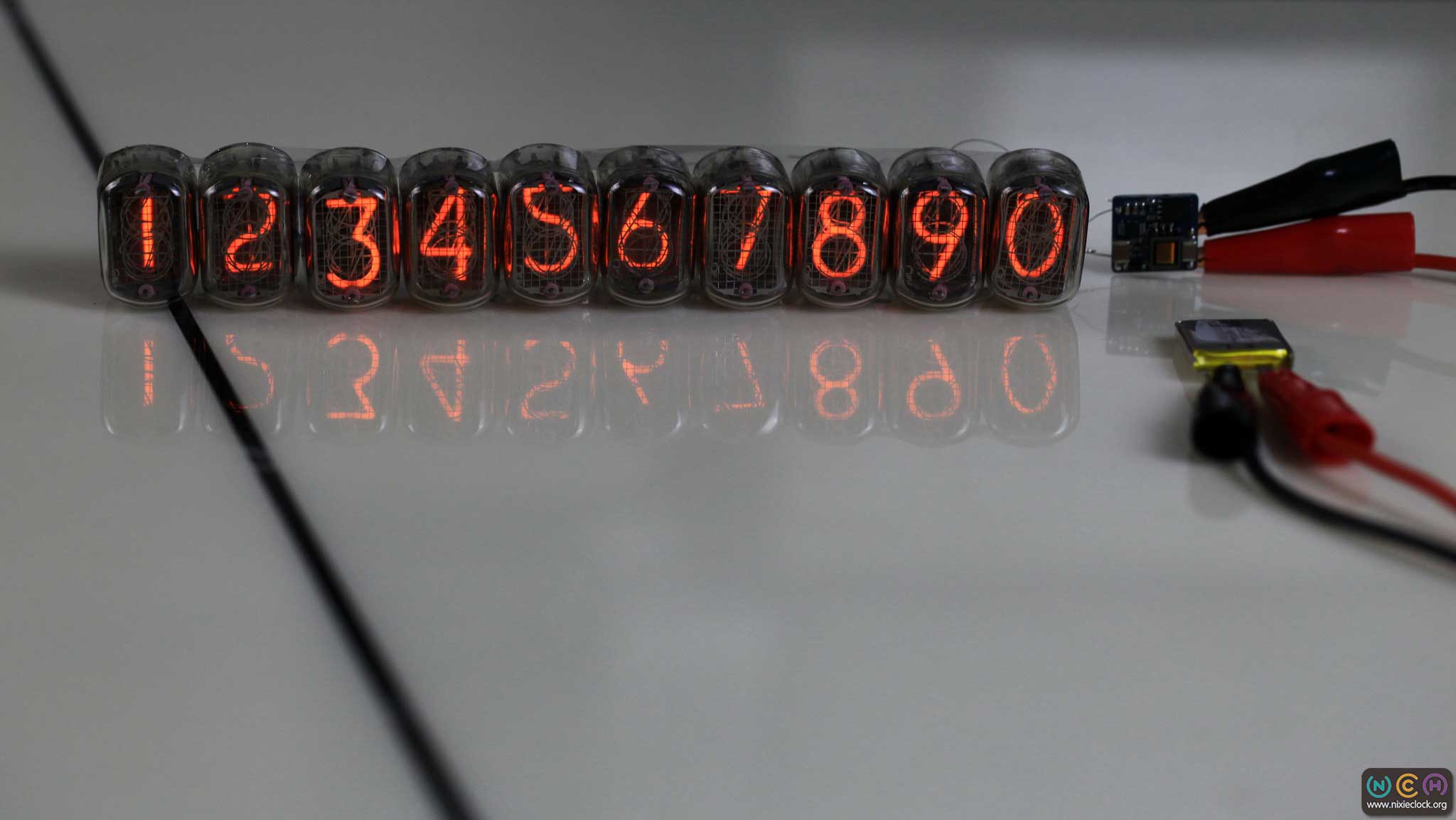

NCH8200HV高压升压模块是一款新型的专为辉光管设计的高效率直流至直流变换器，输入电压范围2.5-15v，输出电压170v，特别适合于锂电池供电或者USB供电方式，整个模块体积小巧，转换效率高，发热量低，使用方便，并且脚间距兼容2.54mm孔距的面包板。

The NCH8200HV Nixie power supply is a new miniature DC-DC converter with high-efficiency and low heat, operation from 2.5 to 15v input with an output of 170v, designed for Nixie tube, Magic eye etc, especially suitable for lithium battery or USB power supply, pin pitch is suitable for universal board and breadboard.

特征

符号

最小值

典型值

最大值

单位

输入电压

VIN

2.50

5.00

15.00

Volts

输出电压 (Io = 10mA)

VOUT

—

170

—

Volts

输出电流 (VIN = 2.7V VOUT = 170V)

IOUT

0

—

10

mAmps

输出电流 (VIN = 3.0V VOUT = 170V)

0

—

12

mAmps

输出电流 (VIN = 3.7V VOUT = 170V)

0

—

20

mAmps

输出电流 (VIN = 5.0V-15V VOUT = 170V)

0

—

30

mAmps

空载静态电流 (VIN = 5V VOUT = 170V)

IOFF

—

8

—

mAmps

工作频率

Fsync

—

100

—

kHz

转换效率 (VIN = 2.5-15VDC, 50%-80% rated load)

Efficiency

—

86

89.65

%

外形尺寸 Dimension

17mm(L) x 18mm(W)

重量 Weight

15g

创作详情 | Details

Released on 12th Aug, 2013.

On sale

资料下载 | Download

NCH6100HV 规格书

NCH6100HV Datasheet

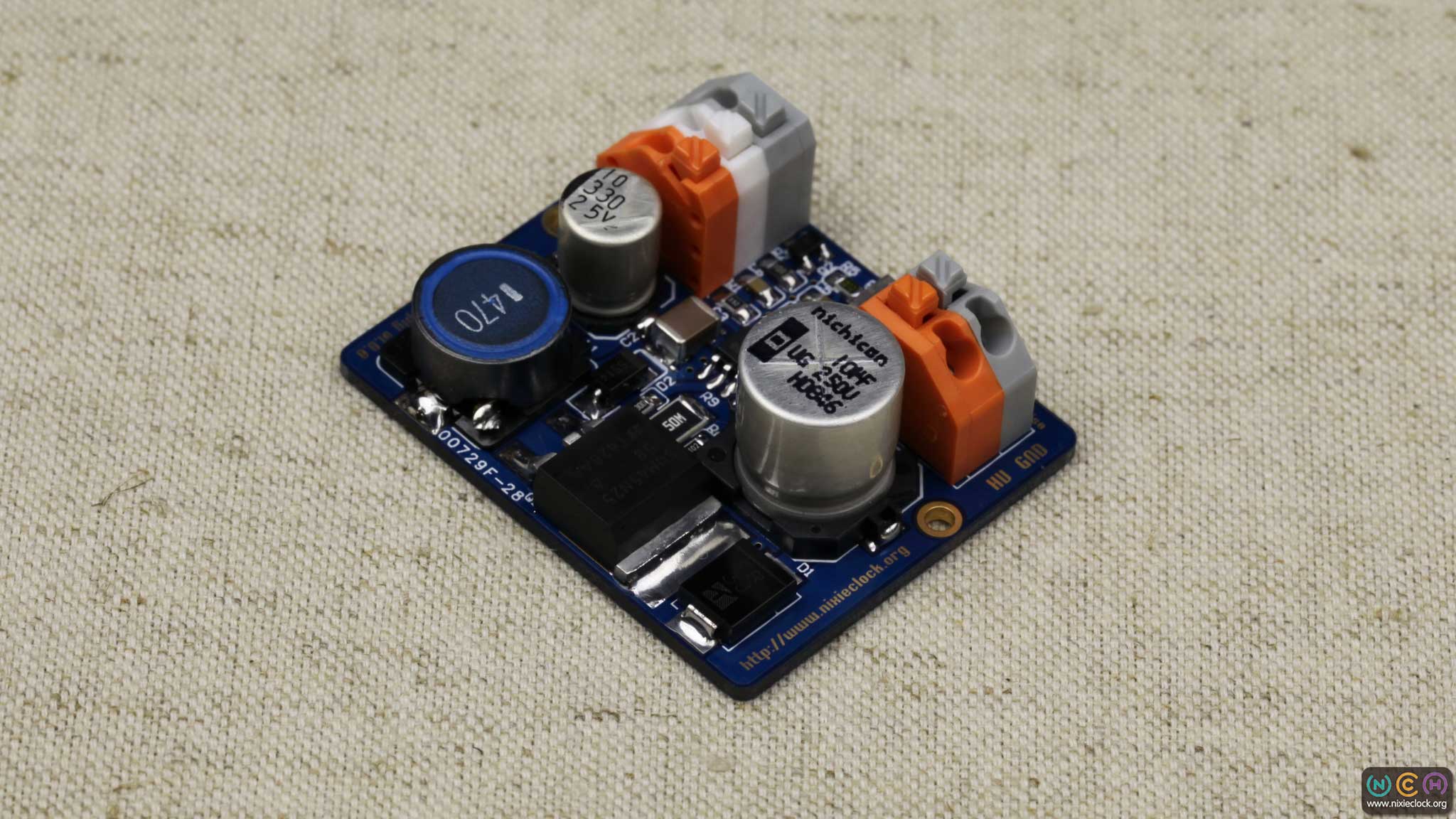

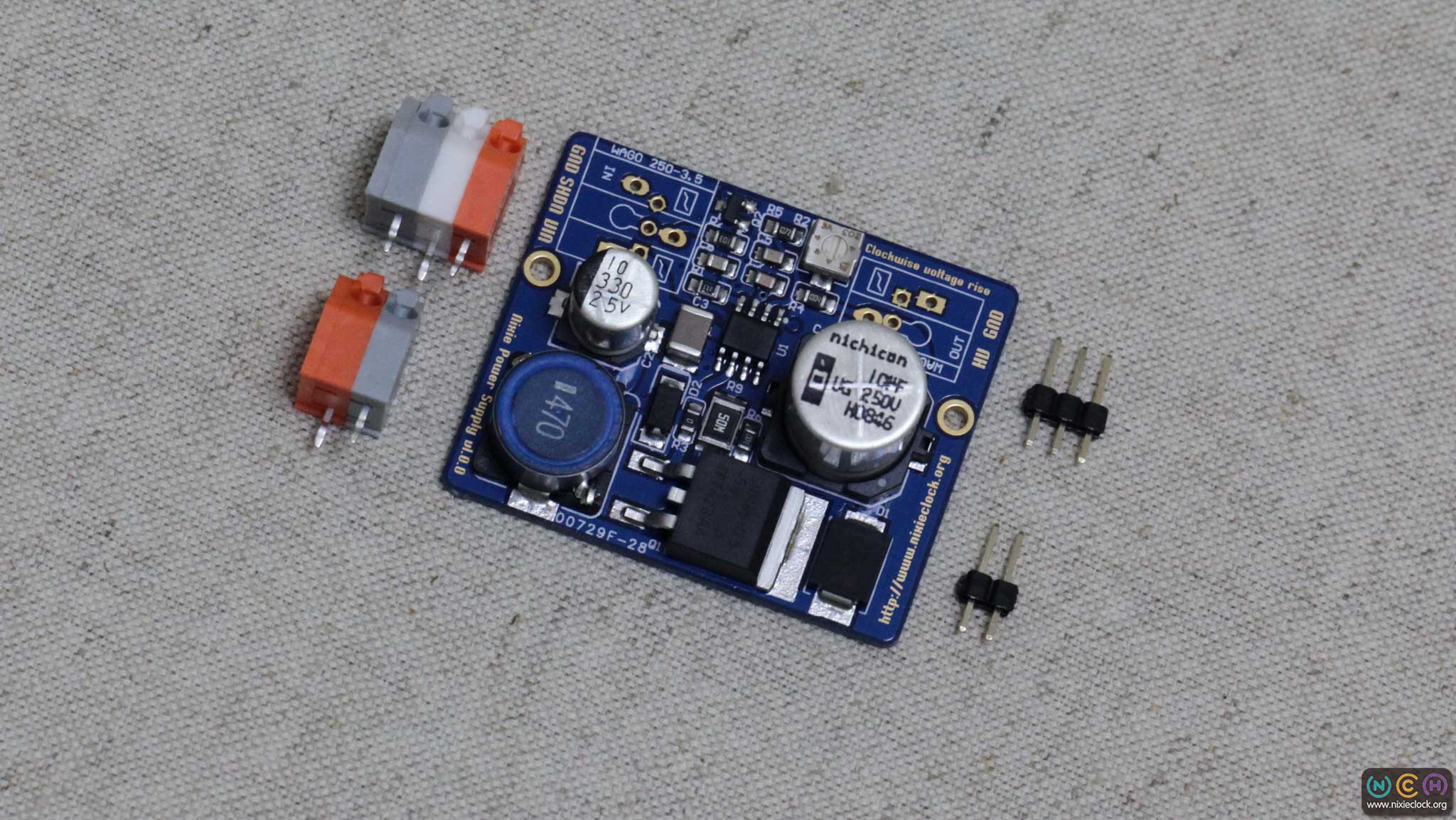

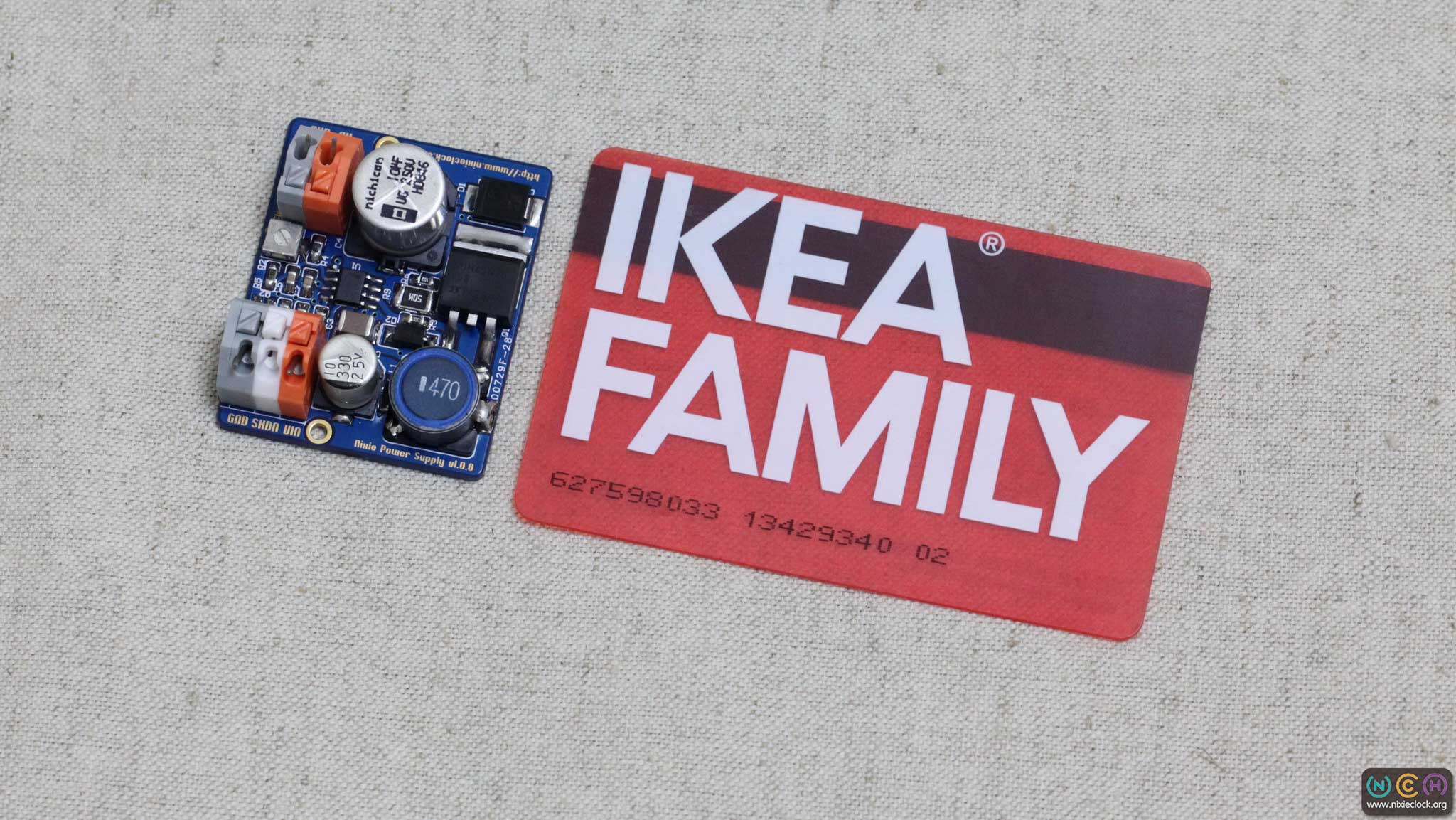

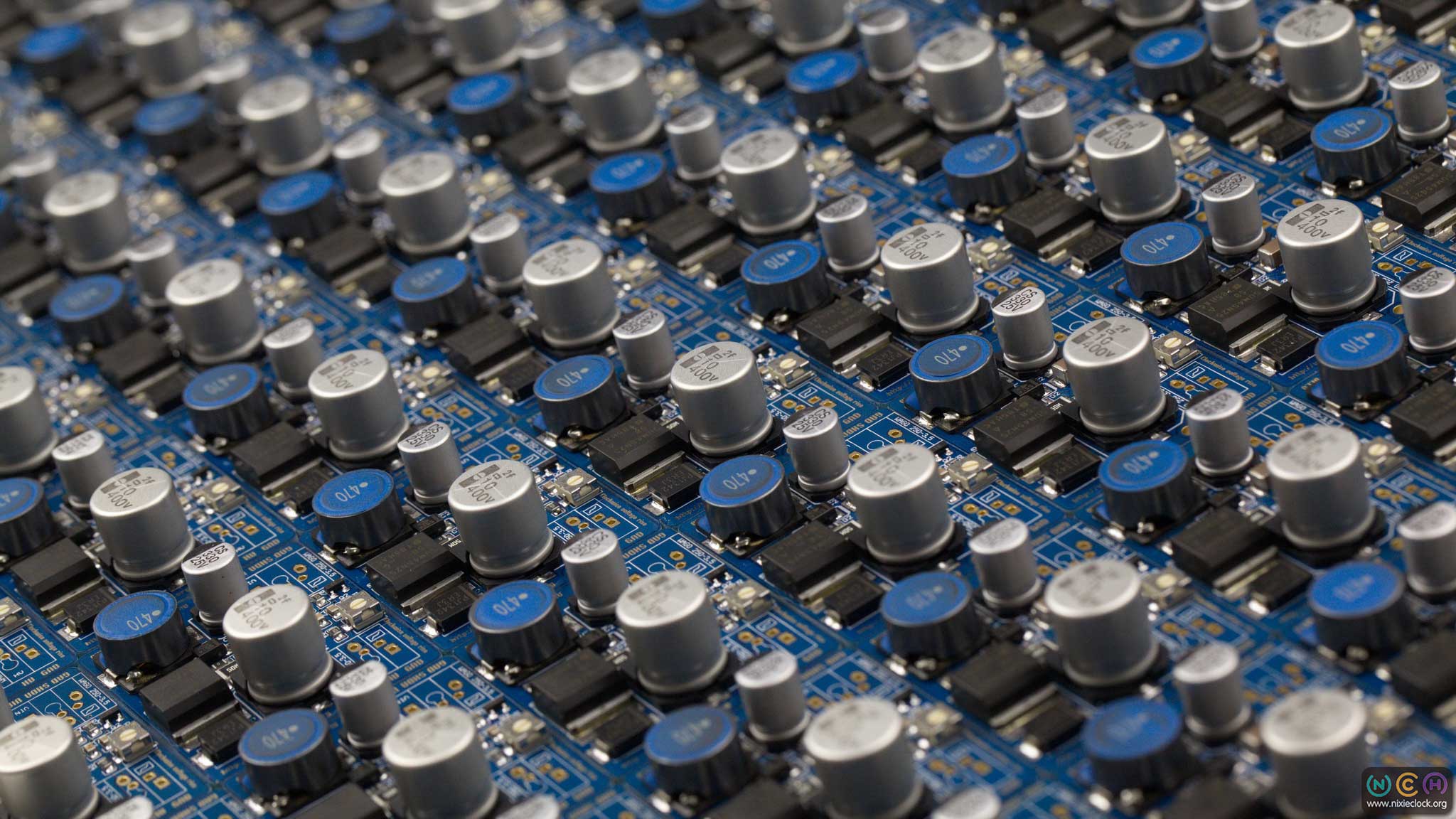

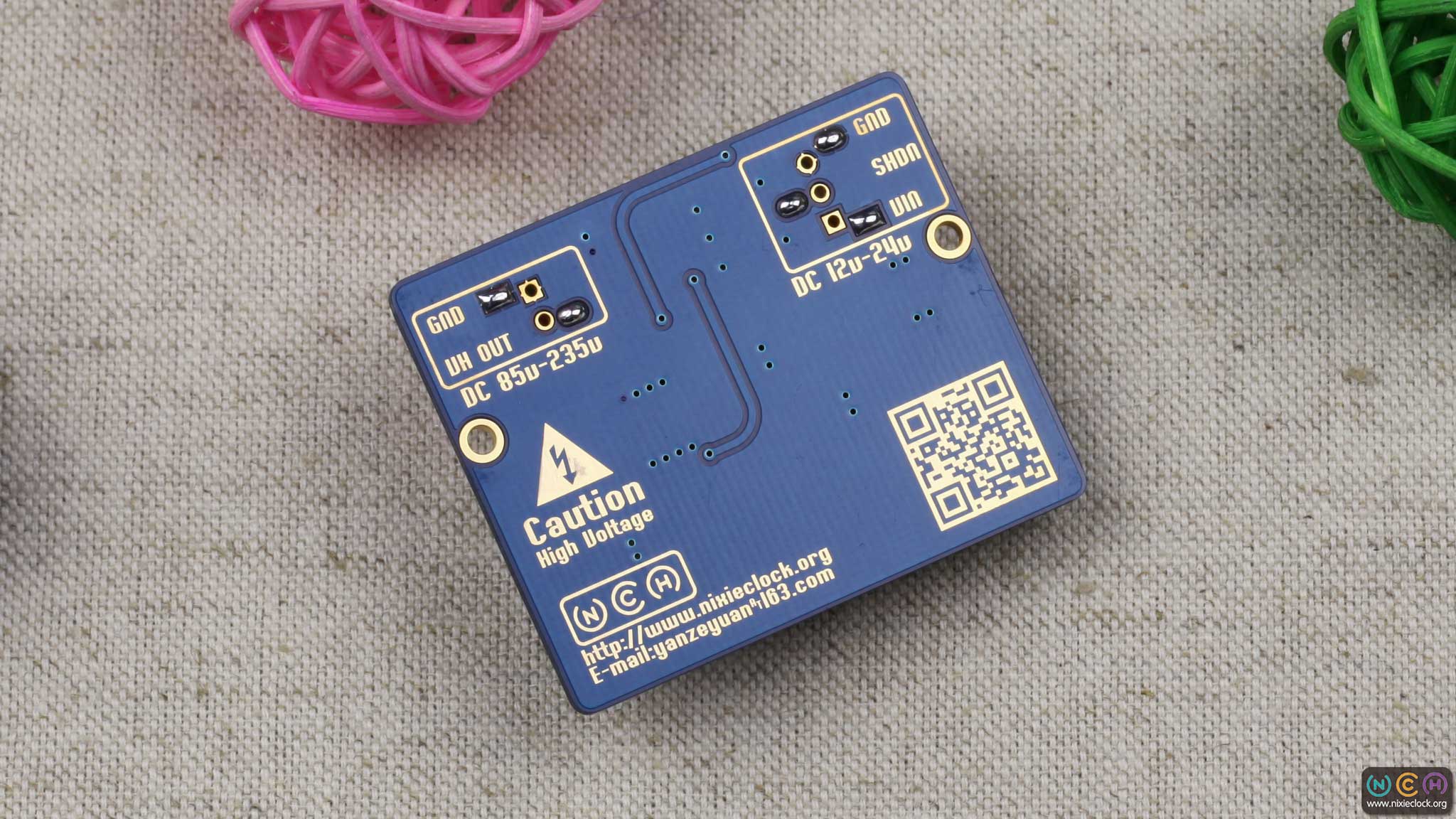

NCH6100HV Nixie Power Supply

Powerful Nixie Power Supply for Nixie Tubes, Magic Eye …

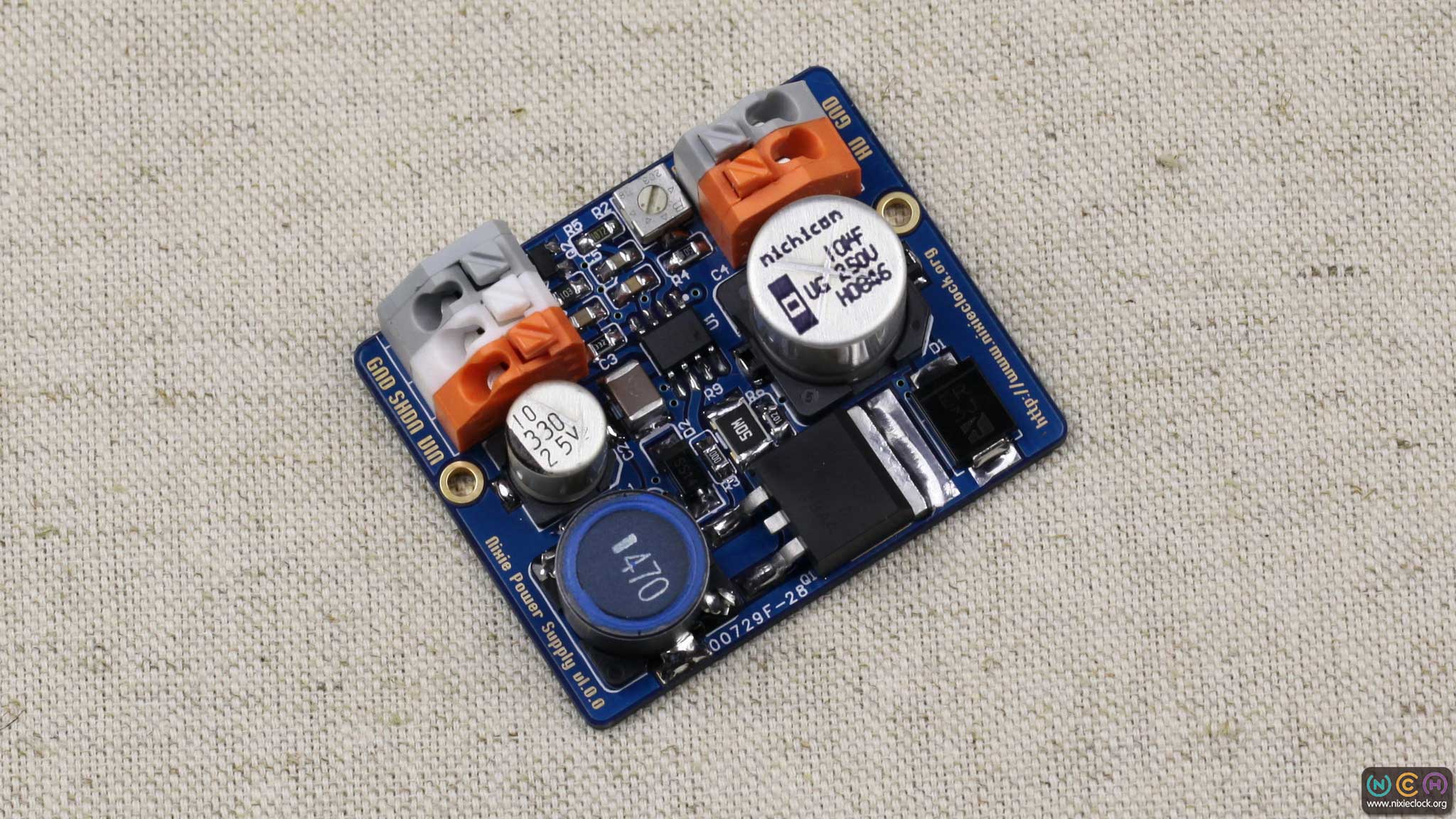

NCH6100HV高压升压模块是一款专为荧光管、辉光管、电平指示管等高压用电设备设计的高效率直流至直流变换器，它采用高性能固定频率电流控制模式控制器为核心，内置精密陶瓷可调电位器，输入电压范围12-24v，输出电压范围85-235v，并且具有外部控制引脚，能够方便的打开和关闭高压输出。整个模块体积小巧，转换效率高，发热量低，并且带有免接线式输入/输出端子，使用方便，也可以使用标准的2.54mm间距插针将本模块方便的固定在其他电路板上。NCH6100HV已经面世7年，凭借稳定的品质，优异的性能，得到了世界各国辉光管爱好者的认可，销量超过10,000pcs

The NCH6100HV high voltage power supply module is a miniature step-up DC-DC converter with high efficiency and low heat operating from 12 to 24VDC input, with an output of 85 to 235VDC set by a precise potentiometer. Designed for Nixie tube, VFD tube, Magic eye etc. Shutdown mode is controlled via SHDN logic input. PCB terminals and pin headers are optional.

特征

符号

最小值

典型值

最大值

单位

输入电压

VIN

10.00

12.00

24.00

Volts

输出电压 (Io = 10mA)

VOUT

85.00

—

235.00

Volts

输出电流 (VIN = 12V VOUT = 90V)

IOUT

0

45

95

mAmps

输出电流 (VIN = 12V VOUT = 170V)

0

35

55

mAmps

输出电流 (VIN = 12V VOUT = 220V)

0

24

35

mAmps

输出控制端电压 (SHDN端)

VSHDN

1.2

—

VIN

Volts

输出控制端电流 (SHDN端)

ISHDN

—

—

2

mAmps

空载静态电流 (VIN = 12V VOUT = 170V)

IOFF

—

15

—

mAmps

转换效率 (VIN = 12-18VDC, 50%-80% rated load)

Efficiency

—

80

—

%

外形尺寸 Dimension

45mm(L) x 37mm(W)

重量 Weight

35g

创作详情 | Details
error: Content is protected !!
